MSL

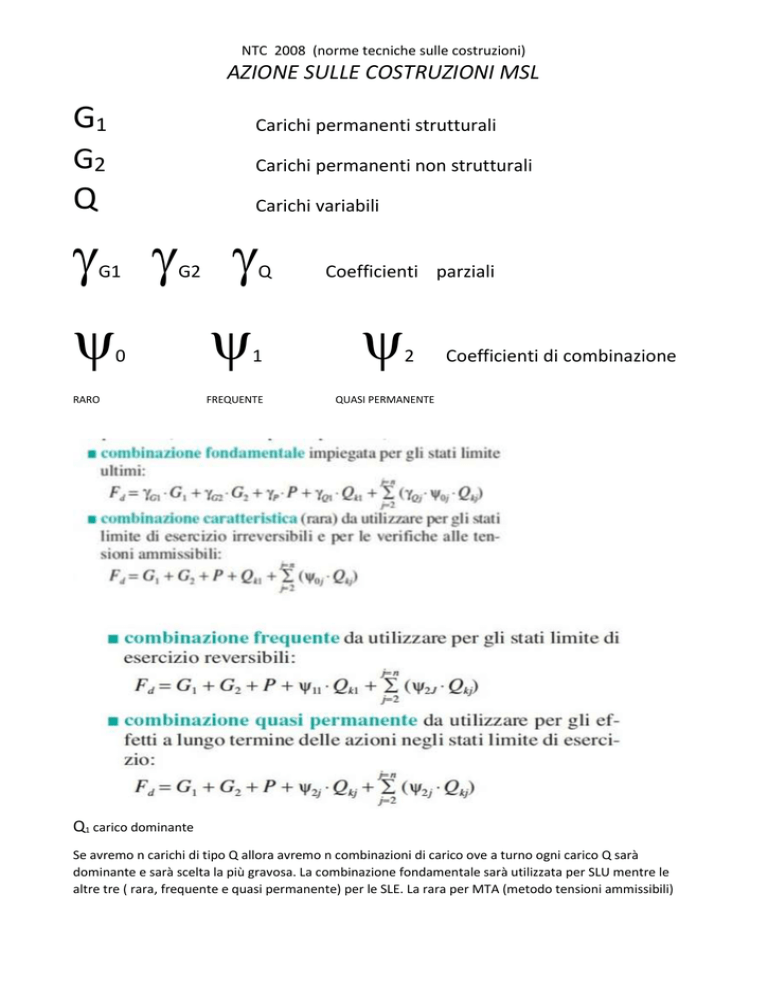

NTC 2008 (norme tecniche sulle costruzioni)
AZIONE SULLE COSTRUZIONI MSL
G1
Carichi permanenti strutturali
G2
Carichi permanenti non strutturali
Q
Carichi variabili
  


G1
G2
0
RARO
Q
1
FREQUENTE
Coefficienti parziali

2
Coefficienti di combinazione
QUASI PERMANENTE
Q1 carico dominante
Se avremo n carichi di tipo Q allora avremo n combinazioni di carico ove a turno ogni carico Q sarà
dominante e sarà scelta la più gravosa. La combinazione fondamentale sarà utilizzata per SLU mentre le
altre tre ( rara, frequente e quasi permanente) per le SLE. La rara per MTA (metodo tensioni ammissibili)
NTC 2008 (norme tecniche sulle costruzioni)
NTC 2008 (norme tecniche sulle costruzioni)
SL Stati limite
√𝑎2 + 𝑏 2
SLU
Stato limite ultimo (collasso e cedimento strutturale irreversibile)
SLE
Stati limite di esercizio (legati alla funzionalità dell’opera)
SLE DEFORMAZIONE
SLE FESSURAZIONE
SLE VIBRAZIONE
CALCESTRUZZO CLASSI E TENSIONI
C f CK / R CK
f CK = resistenza cilindrica
f cd = 0.85 f CK /   = 1.5
C 16/20
f cd = 9.06 N/mm2
C 20/25
f cd = 11.33 N/mm2
C 25/30
f cd = 14.16 N/mm2
R CK = resistenza cubica
tensione da non superare
NTC 2008 (norme tecniche sulle costruzioni)
ACCIAIO TIPO E TENSIONI
B 450 C
f sk = 450 N/mm2
f sd = f sk /   = 1.5
tensione snervamento
f sd = 391 N/mm2
tensione da non superare
NTC 2008 (norme tecniche sulle costruzioni)
FLESSIONE RETTA SEZIONE RETTANGOLARE CON ARMATURA SEMPLICE
Posizione asse neutro
Momento resistente ultimo
Calcolo base conoscendo l’altezza utile
Calcolo altezza conoscendo la base
Calcolo armatura
 10
 12
 14
 16
 18
 20
 22
1
78,53
113,1
154
201
254,4
314,16
452,39
AREA TONDINI ACCIAIO IN mmq
2
3
4
5
6
157,06 235,59 314,12 392,65 471,18
226,2
339,3
452,4
565,5
678,6
308
462
616
770
924
402
603
804
1005
1206
508,8
763,2 1017,6
1272 1526,4
628,32 942,48 1256,64 1570,8 1884,96
904,78 1357,17 1809,56 2261,95 2714,34
NTC 2008 (norme tecniche sulle costruzioni)
SFORZO NORMALE CENTRATO
NTC 2008 (norme tecniche sulle costruzioni)
TRAVE CONTINUA
TRAVE APPOGGIATA CON CARICO RIPARTITO
NTC 2008 (norme tecniche sulle costruzioni)
TRAVE INCASTRATA CON CARICO RIPARTITO
