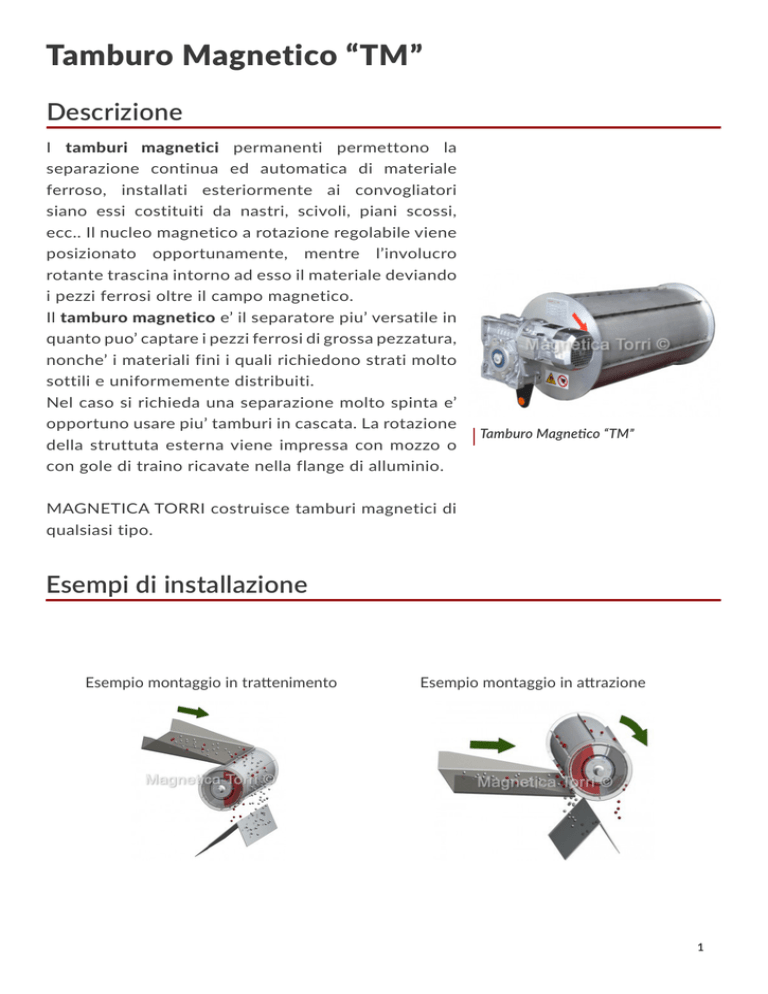

Tamburo Magnetico “TM”
Descrizione
I tamburi magnetici permanenti permettono la
separazione continua ed automatica di materiale
ferroso, installati esteriormente ai convogliatori
siano essi costituiti da nastri, scivoli, piani scossi,
ecc.. Il nucleo magnetico a rotazione regolabile viene
posizionato opportunamente, mentre l’involucro
rotante trascina intorno ad esso il materiale deviando
i pezzi ferrosi oltre il campo magnetico.
Il tamburo magnetico e’ il separatore piu’ versatile in
quanto puo’ captare i pezzi ferrosi di grossa pezzatura,
nonche’ i materiali fini i quali richiedono strati molto
sottili e uniformemente distribuiti.
Nel caso si richieda una separazione molto spinta e’
opportuno usare piu’ tamburi in cascata. La rotazione
della struttuta esterna viene impressa con mozzo o
con gole di traino ricavate nella flange di alluminio.
Tamburo Magnetico “TM”
MAGNETICA TORRI costruisce tamburi magnetici di
qualsiasi tipo.
Esempi di installazione
Esempio montaggio in trattenimento
Esempio montaggio in attrazione
1
Dati Tecnici
Tipo
n.giri
Ø
A
B
C
D
TM 20
31
200
200 - 1500
30
100
100
TM 22
31
220
200 - 1500
30
100
100
TM 30
31
300
300 - 2000
30
100
100
TM 40
23
400
450 - 2200
30
120
TM 50
22
500
500 – 2500
30
TM 60
18
600
600 – 2500
30
E
G
H n.listelli
230
3
250
3
340
4
120
460
6
120
120
580
6
120
120
720
8
come
esigenze
F
come
esigenze
MISURE NON VINCOLANTI
TRASMISSIONE MOTO
M-M Mozzo predisposto per motoriduttore
M-C Mozzo predisposto per corona o puleggia
MF-C Corona solidale alla flangia
CAMPO MAGNETICO
T in ferrite a polarità trasversale
V in ferrite a polarità verticale
R in ferrite a polarità radiale
ND in Neodimio
2
OPTIONAL
M-MM motoriduttore esecuzione pendolare
M-CC corona dentata
FX flange laterali in acciaio INOX AISI 304
MG virola in acciaio antiusura al manganese
EX requisiti conformità norme ATEX
TABELLA PORTATE
Ø
n.giri
Spessore materiale sul tamburo magnetico mm
5
10
20
30
40
50
60
80
100
Portata materiale da deferrizzare m3/h C=1000mm
200
31
5,5
11
22
33
44
-
-
-
-
220
31
6
12
24
36
48
-
-
-
-
300
31
8
16
32
48
64
80
-
-
-
400
23
9
18
36
54
72
90
108
-
-
500
22
10
20
40
60
80
100
120
160
-
600
18
10
20
40
60
80
100
120
160
200
MISURE NON VINCOLANTI
Via Papa Giovanni XXIII, 10 25086 Rezzato (BS) - Italy Tel +39 030 2594184 Fax +39 030 2791545 www.magneticatorri.it
3
