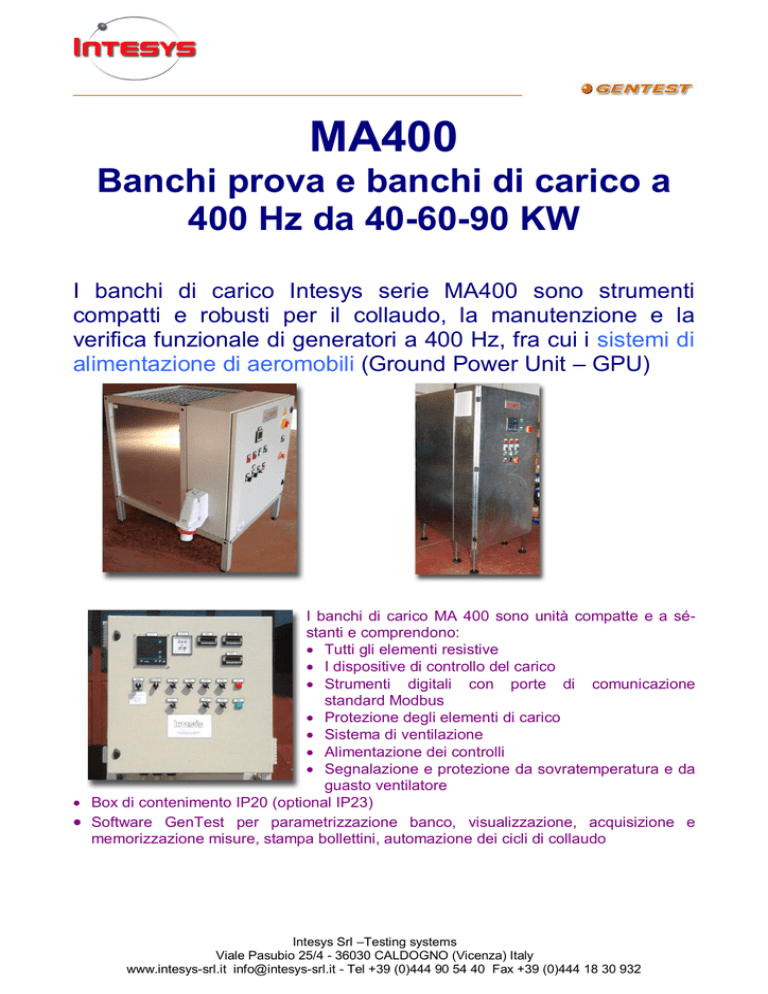

MA400
Banchi prova e banchi di carico a
400 Hz da 40-60-90 KW
I banchi di carico Intesys serie MA400 sono strumenti
compatti e robusti per il collaudo, la manutenzione e la
verifica funzionale di generatori a 400 Hz, fra cui i sistemi di
alimentazione di aeromobili (Ground Power Unit – GPU)
I banchi di carico MA 400 sono unità compatte e a séstanti e comprendono:
 Tutti gli elementi resistive
 I dispositive di controllo del carico
 Strumenti digitali con porte di comunicazione
standard Modbus
 Protezione degli elementi di carico
 Sistema di ventilazione
 Alimentazione dei controlli
 Segnalazione e protezione da sovratemperatura e da
guasto ventilatore
 Box di contenimento IP20 (optional IP23)
 Software GenTest per parametrizzazione banco, visualizzazione, acquisizione e
memorizzazione misure, stampa bollettini, automazione dei cicli di collaudo
Intesys Srl –Testing systems
Viale Pasubio 25/4 - 36030 CALDOGNO (Vicenza) Italy
www.intesys-srl.it [email protected] - Tel +39 (0)444 90 54 40 Fax +39 (0)444 18 30 932
__________________________________________________________
Strumentazione e controlli
Wattmetro multifunzionale a 400 Hz
Misura di corrente ac, tensione ac, frequenza (360440Hz) Potenza attiva, reattiva ed apparente, fattore di
potenza, energia attiva e reattiva, componenti
armoniche e distorsione armonica
Precisione 0.25% per Vac e Aac
Interfaccio RS485 Modbus RTU o RS 232
Dimensioni: 144 x 144 mm
(Opzionale) Registrazione in continuo dei valori
selezionati, registrazione ad alta velocità di eventi
transitori repentini
Voltmetro ed amperometro DC
Amperometro digitale con interfaccia RS 485 Modbus
RTU, 48x96mm, classe 0,2 f.s.
Amperometro digitale con interfaccia RS 485 Modbus
RTU, 48x96mm, classe 0,2 f.s.
Tachimetro digitale + sensore ottico velocità
Per la rilevazione della velocità del motore
Tachimetro digitale 4000 RPM, interfaccia RS 485
Modbus RTU, 48x96mm, classe 0,2 f.s.
Sensore ottico per rilevare una tacca riflettente
applicata sul una parte in
rotazione del motore
Indicatore senso ciclico delle
fasi
Leds indicatori della singola fase:
R, S, T
Led di senso di rotazione: RST o
TSR
Altri controlli
Contattori di selezione degli
steps di carico con fusibili di protezione
Terminali di ingresso
Magnetotermico di protezione del motore del
ventilatore
Pressostato differenziale per rilevazione guasto
ventilatore ed interruzione automatica di emergenza
del carico
Caratteristiche
Portata: 40KW, 60KW, 90KW, 120KW; puramente
resistivo (cos-phi=1)
Tensione: Alternata 200Y/115Vac, trifase, 4-fili
Continua 28 Vdc , 25 and 45 A
Frequenza: 360 - 440 Hz
Step di carico ac: prova a carico bilanciato trifase al
30%, 60%, 100% e 125% della potenza nominale
Prova a carico sbilanciato: 1/3 di potenza su ogni fase
Step di carico a 28 Vdc: carico nominale a 25 A,
sovraccarico a 45 A
Ciclo collaudo: 100% continuo
Temperatura: 0-50°C temperatura di funzionamento,15°C +66°C temperatura di stoccaggio
Alimentazione ausiliaria: Esterna 230 Vac, 50 Hz
oppure derivata dalla sorgente in prova
Elementi resistivi: antinduttivi, ad avvolgimento
elicoidale, filo cementato, lega ferro-cromo-alluminio,
tolleranza 5%, bilanciamento 2%, fattore di potenza
0.995, terminali isolati in ceramica
Test di isolamento:: 2500 Vac, 50 Hz, 1 minuto
Protezione del carico: fusibili di potenza su ogni ramo
resistivo
Collegamenti alla fonte di energia: terminali standard
maschi per aeromobili
Ventilazione: verticale forzata tramite ventilatore assiale
Protezione da sovratemperatura: termostato interno al
contenitore delle resistenze
Pressostato differenziale che rileva la presenza di flusso
d’aria
Contenitori: box apparecchiatura elettrica: IP 54
Box resistori: IP 20, struttura e pannelli di
tamponamento in ferro zincato, apertura superiore e
inferiore con rete protettiva, piedini antivibranti regolabili,
oppure ruote pivottanti
Dimensioni base (40 KW): (LxPxA) 800x1000x1100
mm
Peso base: 70 KG
Software GenTest per collado generatori a 400Hz
Pagina grafica con
visualizzazione
valori elettrici in
tempo reale
Database dei
collaudi con ricerca
e stampa del singolo
test selezionato per
data e/o numero di
serie
Stampa di un
bollettino standard con logo del cliente
Esecuzione del collaudo passo-passo:
- Controllo slittamento tensione
- Controllo precisione strumentazione del gruppo
elettrogeno (Vac, Aac, Vdc, Adc, Frequenza)
- Controllo slittamento: confronto velocità motore con
frequenza di uscita
- Controllo circuiti di emergenza: sovrafrequenza,
sottofrequenza, sovratensione e sottotensione
- Controllo corretto senso ciclico delle fasi
- Controllo della protezione da sovratemperatura
- Controllo della protezione da bassa pressione
- Controllo Vdc ed Adc del caricabatterie
- Controllo del sistema di autoregolazione della
frequenza
- Misura e visualizzazione dell’ondulazione residua a
1200 Hz della sorgente a 28 Vdc
