HUBSAN
Li-Po (1-3S) BALANCE CHARGER

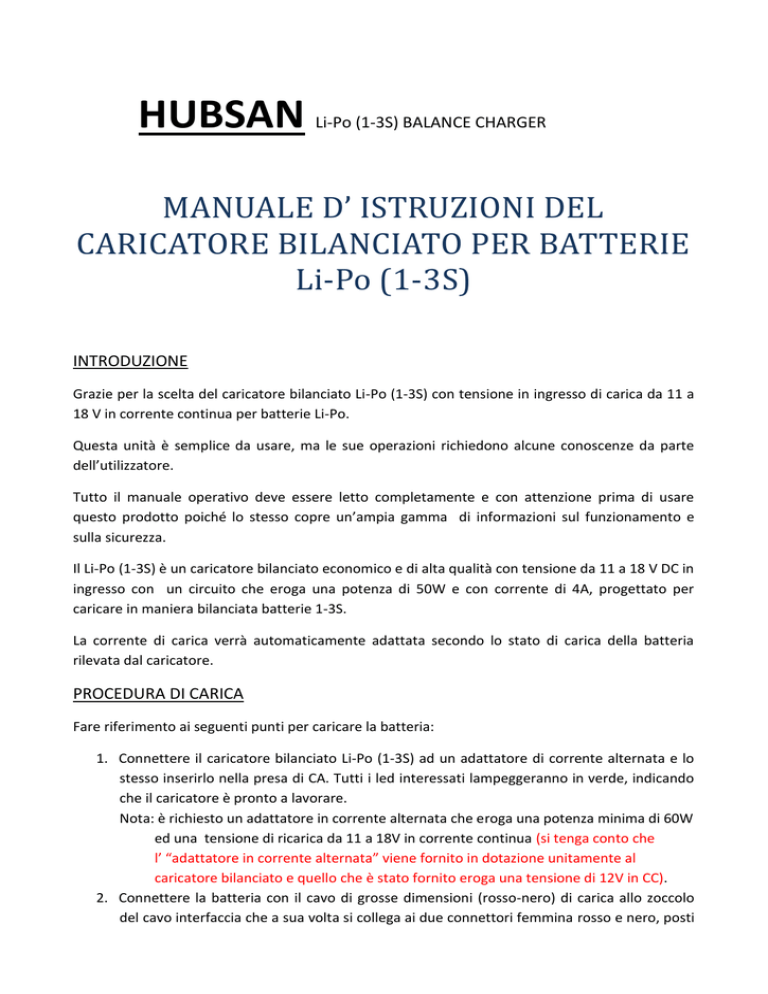

MANUALE D’ ISTRUZIONI DEL
CARICATORE BILANCIATO PER BATTERIE
Li-Po (1-3S)
INTRODUZIONE
Grazie per la scelta del caricatore bilanciato Li-Po (1-3S) con tensione in ingresso di carica da 11 a
18 V in corrente continua per batterie Li-Po.
Questa unità è semplice da usare, ma le sue operazioni richiedono alcune conoscenze da parte
dell’utilizzatore.
Tutto il manuale operativo deve essere letto completamente e con attenzione prima di usare
questo prodotto poiché lo stesso copre un’ampia gamma di informazioni sul funzionamento e
sulla sicurezza.
Il Li-Po (1-3S) è un caricatore bilanciato economico e di alta qualità con tensione da 11 a 18 V DC in
ingresso con un circuito che eroga una potenza di 50W e con corrente di 4A, progettato per
caricare in maniera bilanciata batterie 1-3S.
La corrente di carica verrà automaticamente adattata secondo lo stato di carica della batteria
rilevata dal caricatore.
PROCEDURA DI CARICA
Fare riferimento ai seguenti punti per caricare la batteria:
1. Connettere il caricatore bilanciato Li-Po (1-3S) ad un adattatore di corrente alternata e lo
stesso inserirlo nella presa di CA. Tutti i led interessati lampeggeranno in verde, indicando
che il caricatore è pronto a lavorare.
Nota: è richiesto un adattatore in corrente alternata che eroga una potenza minima di 60W
ed una tensione di ricarica da 11 a 18V in corrente continua (si tenga conto che
l’ “adattatore in corrente alternata” viene fornito in dotazione unitamente al
caricatore bilanciato e quello che è stato fornito eroga una tensione di 12V in CC).
2. Connettere la batteria con il cavo di grosse dimensioni (rosso-nero) di carica allo zoccolo
del cavo interfaccia che a sua volta si collega ai due connettori femmina rosso e nero, posti
3.
4.
5.
6.
7.
nella parte anteriore, del caricatore nonché il cavetto di piccole dimensioni, per il
bilanciamento della batteria, allo zoccolo posto sul lato destro del caricatore a seconda se
si tratta di batterie 2S o 3S. Per batterie 1S è sufficiente caricarla solo con il cavo di grosse
dimensioni (rosso-nero). Si tenga conto che il cavo rosso/nero più grosso serve per caricare
la batteria a 3 celle che alimenta l’ X4 Pro e gimbal, quello più piccolo, sempre rosso/nero,
serve per caricare la batteria dell’ H7000 che è a due celle.
Un volta connessa la batteria si verificherà un beep, il caricatore rileverà la tensione della
batteria ed inizierà a caricarla in corrente continua, i led precedentemente di colore verde
lampeggiante diventerà/anno rosso/i fisso/i a seconda se la batteria è ad una cella (1S),
due celle (2S) o tre celle (3S).Per quello che riguarda questa configurazione il caricatore
serve per caricare batterie a 2 e 3 celle.
Durante il processo di carica, il caricatore rileverà la tensione della batteria e regolerà la
quantità di corrente giusta per la carica fino a quando questa sarà completamente carica.
Durante il processo di carica, fino a quando il caricatore farà visualizzare il/i led di colore
rosso fisso è la dimostrazione che questi sta caricando in CC, se i led sono di colore
arancione il caricatore sta caricando in modalità CV.
Quando il caricatore avrà finito di caricare la batteria, il/i led da rosso fisso ritornerà/anno
ad essere di colore verde fisso.
Staccare la batteria dal caricatore, il/i led da colore rosso fisso diventerà di colore verde
lampeggiante, segno che il caricatore è pronto per caricare un’altra batteria.
Nota: durante il processo di carica, se si dovesse staccare il cavetto di bilanciamento il
processo di carica si fermerà; se si dovesse staccare anche un solo cavo di carica, il
led rosso lampeggerà una volta e ci sarà un cicalino che emetterà un beep per cinque
volte e ci sarà un messaggio di errore “batteria non connessa” (il caricatore fornito
NON ha alcun display che visualizza tale scritta).
SPIEGAZIONE SULLO STATO DEI LED
Verde lampeggiante----------------------------------------- Il caricatore è pronto a caricare
Rosso fisso----------------------------------------------------- Il caricatore sta caricando in CC
Arancione fisso------------------------------------------------ Il caricatore sta caricando in CV
Verde fisso----------------------------------------------------- Il caricatore ha finito il processo di carica
Rosso lampeggiante----------------------------------------- messaggio di errore
MESSAGGI DI ERRORE
Rosso lampeggia una volta con un beep per 5 volte----- batteria non connessa
Rosso lampeggia due volte con due beep per 5 volte---- inversione di polarità
Rosso lampeggia tre volte con tre beep per 5 volte------ una cella ha una tensione + alta di 4,3V
Rosso lampeggia 4 volte con 4 beep per 5 volte---------- tensione d’ingresso + alta di 18V
Rosso lampeggia 5 volte con 5 beep per 5 volte----------- tensione in ingresso + bassa di 11V
Rosso lampeggia sei volte con sei beep per 5 volte------- corrente maggiore di 4.5A, sovraccarico
o protezione per un corto circuito.
Cagi/batt/rev.1.2
