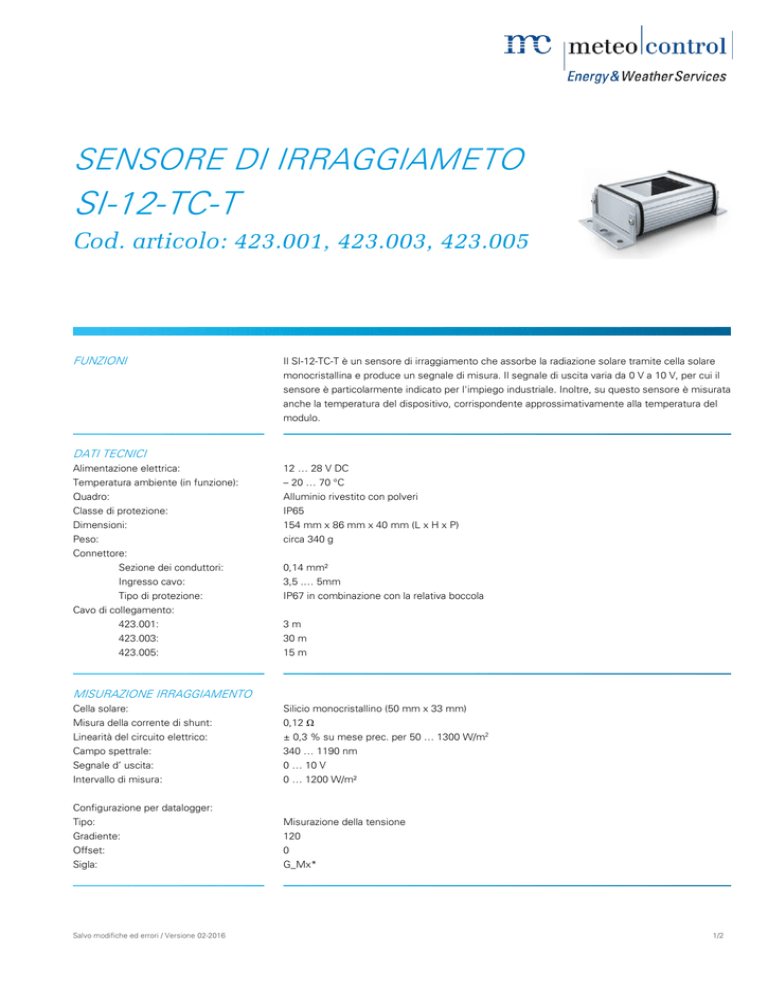

SI-12-TC-T - Meteocontrol

SENSORE DI IRRAGGIAMETO
SI-12-TC-T
Cod. articolo: 423.001, 423.003, 423.005
FUNZIONI
Il SI-12-TC-T è un sensore di irraggiamento che assorbe la radiazione solare tramite cella solare
monocristallina e produce un segnale di misura. Il segnale di uscita varia da 0 V a 10 V, per cui il
sensore è particolarmente indicato per l'impiego industriale. Inoltre, su questo sensore è misurata
anche la temperatura del dispositivo, corrispondente approssimativamente alla temperatura del
modulo.
DATI TECNICI
Alimentazione elettrica:
Temperatura ambiente (in funzione):
Quadro:
Classe di protezione:
Dimensioni:
Peso:
Connettore:
Sezione dei conduttori:
Ingresso cavo:
Tipo di protezione:
Cavo di collegamento:
423.001:
423.003:
423.005:
12 … 28 V DC
– 20 … 70 °C
Alluminio rivestito con polveri
IP65
154 mm x 86 mm x 40 mm (L x H x P)
circa 340 g
0,14 mm²
3,5 .… 5mm
IP67 in combinazione con la relativa boccola
3m
30 m
15 m
MISURAZIONE IRRAGGIAMENTO
Cella solare:
Misura della corrente di shunt:
Linearità del circuito elettrico:
Campo spettrale:
Segnale d’ uscita:
Intervallo di misura:
Silicio monocristallino (50 mm x 33 mm)
0,12 Ω
± 0,3 % su mese prec. per 50 … 1300 W/m2
340 … 1190 nm
0 … 10 V
0 … 1200 W/m²
Configurazione per datalogger:
Tipo:
Gradiente:
Offset:
Sigla:
Misurazione della tensione
120
0
G_Mx*
Salvo modifiche ed errori / Versione 02-2016
1/2
MISURAZIONE TEMPERATURA
Segnale di’uscita:
Campo di misura:
Precisione:
Non linearità:
0 … 10 V
-20 … 70 °C
±2 °C
±0,5 °C
Configurazione per datalogger:
Tipo:
Gradiente:
Offset:
Sigla:
Misurazione della tensione
10,869
-20
T_Mx*
PARTICOLARITI
Installazione
Il montaggio orizzontale comporta una maggiore riflessione sul vetro e dà adito
ad errori di misura più elevati.
* Sigla
x sta come segnaposto per una numerazione progressiva. Se sono installati più sensori di un tipo,
si comincia da 1, altrimenti si utilizza uno 0.
VALORI MISURATI
G_Mx
T_Mx
Irraggiamento su piano moduli x
Temperatura su piano moduli x
meteocontrol Italia S.r.l. | Via Panfilo Castaldi, 8 | 20124 Milano | Telefono +39 02.87.38.62.37
E-mail [email protected] | Web www.meteocontrol.it
Salvo modifiche ed errori / Versione 02-2016
2/2
