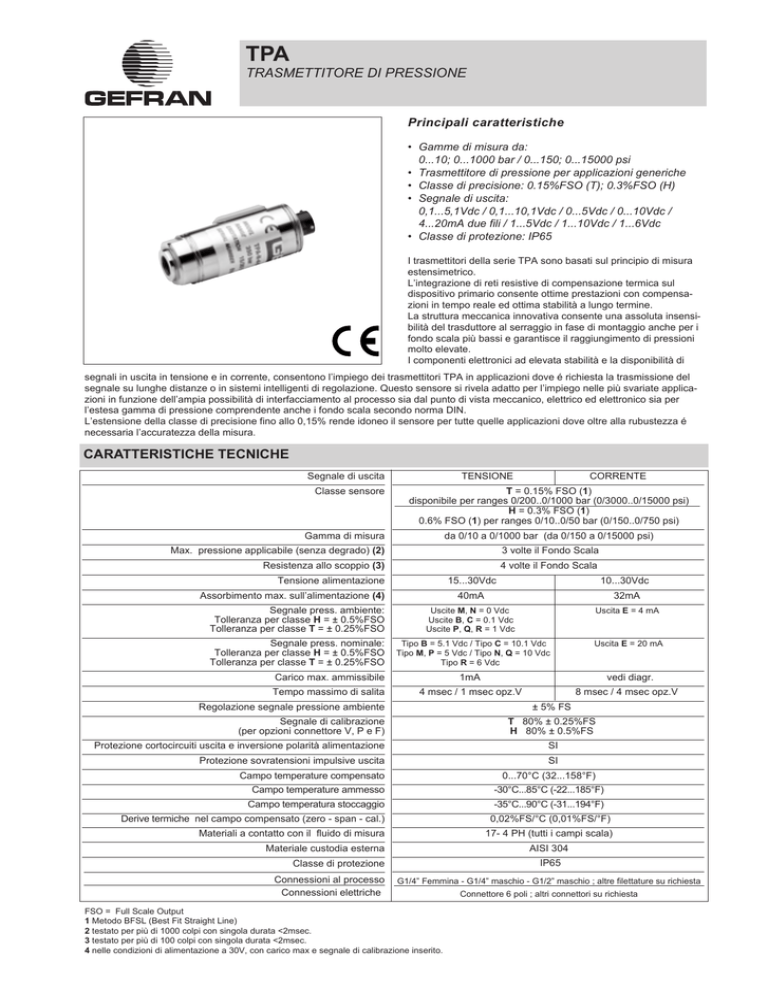

TPA
TRASMETTITORE DI PRESSIONE
Principali caratteristiche
• Gamme di misura da:
0...10; 0...1000 bar / 0...150; 0...15000 psi
• Trasmettitore di pressione per applicazioni generiche
• Classe di precisione: 0.15%FSO (T); 0.3%FSO (H)
• Segnale di uscita:
0,1...5,1Vdc / 0,1...10,1Vdc / 0...5Vdc / 0...10Vdc /
4...20mA due fili / 1...5Vdc / 1...10Vdc / 1...6Vdc
• Classe di protezione: IP65
I trasmettitori della serie TPA sono basati sul principio di misura
estensimetrico.
L’integrazione di reti resistive di compensazione termica sul
dispositivo primario consente ottime prestazioni con compensazioni in tempo reale ed ottima stabilità a lungo termine.
La struttura meccanica innovativa consente una assoluta insensibilità del trasduttore al serraggio in fase di montaggio anche per i
fondo scala più bassi e garantisce il raggiungimento di pressioni
molto elevate.
I componenti elettronici ad elevata stabilità e la disponibilità di
segnali in uscita in tensione e in corrente, consentono l’impiego dei trasmettitori TPA in applicazioni dove é richiesta la trasmissione del
segnale su lunghe distanze o in sistemi intelligenti di regolazione. Questo sensore si rivela adatto per l’impiego nelle più svariate applicazioni in funzione dell’ampia possibilità di interfacciamento al processo sia dal punto di vista meccanico, elettrico ed elettronico sia per
l’estesa gamma di pressione comprendente anche i fondo scala secondo norma DIN.
L’estensione della classe di precisione fino allo 0,15% rende idoneo il sensore per tutte quelle applicazioni dove oltre alla rubustezza é
necessaria l’accuratezza della misura.
CARATTERISTICHE TECNICHE
Segnale di uscita
Classe sensore
TENSIONE
T = 0.15% FSO (1)
disponibile per ranges 0/200..0/1000 bar (0/3000..0/15000 psi)
H = 0.3% FSO (1)
0.6% FSO (1) per ranges 0/10..0/50 bar (0/150..0/750 psi)
Gamma di misura
da 0/10 a 0/1000 bar (da 0/150 a 0/15000 psi)
Max. pressione applicabile (senza degrado) (2)
3 volte il Fondo Scala
Resistenza allo scoppio (3)
4 volte il Fondo Scala
Tensione alimentazione
15...30Vdc
Assorbimento max. sull’alimentazione (4)
Segnale press. ambiente:
Tolleranza per classe H = ± 0.5%FSO
Tolleranza per classe T = ± 0.25%FSO
Segnale press. nominale:
Tolleranza per classe H = ± 0.5%FSO
Tolleranza per classe T = ± 0.25%FSO
CORRENTE
10...30Vdc
40mA
32mA
Uscite M, N = 0 Vdc
Uscite B, C = 0.1 Vdc
Uscite P, Q, R = 1 Vdc
Uscita E = 4 mA
Tipo B = 5.1 Vdc / Tipo C = 10.1 Vdc
Tipo M, P = 5 Vdc / Tipo N, Q = 10 Vdc
Tipo R = 6 Vdc
Carico max. ammissibile
1mA
Tempo massimo di salita
4 msec / 1 msec opz.V
Regolazione segnale pressione ambiente
Uscita E = 20 mA
vedi diagr.
8 msec / 4 msec opz.V
± 5% FS
Segnale di calibrazione
(per opzioni connettore V, P e F)
T 80% ± 0.25%FS
H 80% ± 0.5%FS
Protezione cortocircuiti uscita e inversione polarità alimentazione
SI
Protezione sovratensioni impulsive uscita
SI
Campo temperature compensato
0...70°C (32...158°F)
Campo temperature ammesso
-30°C...85°C (-22...185°F)
Campo temperatura stoccaggio
-35°C...90°C (-31...194°F)
Derive termiche nel campo compensato (zero - span - cal.)
0,02%FS/°C (0,01%FS/°F)
Materiali a contatto con il fluido di misura
17- 4 PH (tutti i campi scala)
Materiale custodia esterna
AISI 304
IP65
Classe di protezione
Connessioni al processo
Connessioni elettriche
G1/4” Femmina - G1/4” maschio - G1/2” maschio ; altre filettature su richiesta
FSO = Full Scale Output
1 Metodo BFSL (Best Fit Straight Line)
2 testato per più di 1000 colpi con singola durata <2msec.
3 testato per più di 100 colpi con singola durata <2msec.
4 nelle condizioni di alimentazione a 30V, con carico max e segnale di calibrazione inserito.
Connettore 6 poli ; altri connettori su richiesta
DIMENSIONI MECCANICHE - Connessioni al processo
Pressioni fino a 60 bar
Attacco 1/4” G femmina (codice 4)
Pressioni oltre 60 bar
Attacco 1/4” G femmina (codice 4)
Attacco 1/4” G maschio
(codice 1)
Attacco 1/4” G maschio
(codice 1)
Attacco 1/2” G maschio
(codice 3)
Attacco 1/2” G maschio
(codice 3)
ATTENZIONE: Per l’installazione utilizzare una coppia massima di serraggio di 40Nm.
ADATTATORI DISPONIBILI A RICHIESTA
Da
Da
Da
Da
Da
1/4G
1/4G
1/4G
1/4G
1/4G
femmina
femmina
femmina
femmina
femmina
a
a
a
a
a
1/4G maschio
1/8-27 NPT maschio
1/8-27 NPT femmina
M14x1,5 maschio
1/4-18 NPT maschio
PKIT101
PKIT102
PKIT103
PKIT104
PKIT105
Da
Da
Da
Da
Da
1/4G
1/4G
1/4G
1/4G
1/4G
femmina
femmina
femmina
femmina
femmina
a
a
a
a
a
M12x1,5 maschio
7/16-20 UNF maschio
1/2G maschio
1/4-18 NPT femmina
7/16-20 UNF femmina
PKIT106
PKIT107
PKIT108
PKIT109
PKIT111
DIMENSIONI MECCANICHE - Connettori
P - Connettore 7 poli
F - Cavo 4-6 poli
E - Connettore 4 poli elettrovalvola
M - Conn. 4 poli microelettrovalvola
CONNESSIONI ELETTRICHE - Connettori
V - Connettore 6 poli
P - Connettore 7 poli
F - Cavo 4-6 poli
E - Conn. 4 poli elettrovalvola
M - Conn. 4 poli microelettrov.
Arancio
Schermo
Blu
Rosso
Nero
F - Cavo schermato 4 x 0,25 - 1m
(per uscita codice E)
Conn. maschio
VPT02A10-6PT2
Conn. maschio
09-0127-09-07
Schermo
E Elettrovalvola 400DIN
46350A-ISO 4400
M Micro-elettrovalvola 400 DIN
46350B-ISO 4400
Rosso
Nero
Bianco
Verde
Blu
Arancio
F - Cavo schermato 6 x 0,25 - 1m.
CONNESSIONI ELETTRICHE - schemi di collegamento
USCITA AMPLIFICATA IN TENSIONE - mod. B/C/M/N/P/Q/R
Codice
Codice
Codice
Codice
V
P
F
E/M
REGOLATORE
La schermatura del
cavo è collegata al
corpo del trasduttore
Bianco
ALIMENTAZIONE
(15...30Vdc)
Verde
AMPLIFICATORE
Rosso
USCITA
Nero
Blu/Arancio
CALIBRAZIONE
Non
disponibile
USCITA AMPLIFICATA IN CORRENTE - mod. E
REGOLATORE
Codice
Codice
Codice
Codice
V
P
F
E/M
ALIMENTAZIONE
(10...30Vdc)
La schermatura del
cavo è collegata al
corpo del trasduttore
Rosso
SEGNALE
(4...20mA)
Nero
AMPL/CONV.
Blu/Arancio
CALIBRAZIONE
NON COLLEGATI
RESISTENZA DI CARICO RL
DIAGRAMMA DI CARICO (uscita corrente)
AREA DI
POSSIBILE
UTILIZZO
TENSIONE DI ALIMENTAZIONE
C-D
1-2-7
Non
disponibile
3
REGOLAZIONI
La regolazione del segnale alla pressione ambiente (ZERO) e
quella alla pressione nominale (SPAN) può essere effettuata
agendo sui trimmers relativi, accessibili all’interno del trasmettitore dopo la rimozione delle due viti di fissaggio
La regolazione di SPAN viene effettuata in fase di produzione e non deve essere modificata
ACCESSORI A RICHIESTA
Connettori
Connessione V
Connettore da cavo
Connessione P
Connettore da cavo
Connettore da cavo
Connettore da cavo
femmina Prot. IP66
CON 300
femmina Prot. IP40
femmina 90° Prot. IP40
femmina Prot. IP67
CON 320
CON 322
CON 321
Connessione E
Connettore 3 poli + terra DIN43650A ISO4400
Prot. IP65
Connessione M
Connettore 3 poli + terra DIN43650B ISO4400
Prot. IP65
CON 006
CON 008
CAVI DI ESTENSIONE
Connettore 6 poli con cavo di lunghezza 8 metri (25 ft)
C08WLS
Connettore 6 poli con cavo di lunghezza 15 metri (50 ft)
C15WLS
Connettore 6 poli con cavo di lunghezza 25 metri (75 ft)
C25WLS
Connettore 6 poli con cavo di lunghezza 30 metri (100 ft)
C30WLS
Altre lunghezze
a richiesta
Cod. colore cavo
Conn.
Filo
A
Rosso
B
Nero
C
Bianco
D
Verde
E
Blu
F
Arancio
SIGLA DI ORDINAZIONE
Trasmettitore di pressione
TPA
SEGNALE DI USCITA
Standard
0.1 .. 10.1 Vdc
4 .. 20 mA
0 .. 10 Vdc
C
E
N
Su richiesta
0.1 .. 5.1 Vdc
0 .. 5 Vdc
1 .. 5 Vdc
1 .. 10 Vdc
1 .. 6 Vdc
1 .. 11 Vdc (Supply 18..30V)
B
M
P
Q
R
S
CONNESSIONI AL PROCESSO
Standard
G1/4 maschio
G 1/2 A (DIN 16288)
G 1/4 femmina
1
3
4
Su richiesta
1/4” SAE (7/16-20UNF)
1/8-27 NPT femmina
1/4-18 NPT femmina
1/4-18 NPT maschio
M14x1,5 maschio
1/8-27 NPT maschio
M12x1,5 maschio
7/16-20UNF femmina
2
5
6
7
8
9
R
S
CONNESSIONI ELETTRICHE
Standard
Connettore 6 poli
V
Connettore 7 poli
P
F
E
M
Su richiesta
cavo schermato 4/6 poli
Conn. 4poli Elettrovalvola
Conn. 4poli Microelettrovalvola
E’ possibile su richiesta concordare caratteristiche meccaniche e/o elettriche non
contemplate nell’esecuzione standard.
TEMPO DI RISPOSTA
L
V
Standard
Veloce
CLASSE DI PRECISIONE
H
T
0.3% FSO (0.6% gamme ≤ 50 bar)
0.15% FSO
(gamme ≥ 200 bar / 3000 psi)
GAMMA DI PRESSIONE
B01D
B16U
B02D
B25U
B03D
B35U
B04D
B05D
B06D
B01C
B16D
B02C
B25D
B35D
B04C
B05C
B06C
B07C
B01M
bar
0..10
0..16
0..20
0..25
0..30
0..35
0..40
0..50
0..60
0..100
0..160
0..200
0..250
0..350
0..400
0..500
0..600
0..700
0..1000
P15D
P25D
P03C
P05C
P75D
P01M
P15C
P02M
P25C
P03M
P04M
P05M
P75C
P10M
P15M
psi
0..150
0..250
0..300
0..500
0..750
0..1000
0..1500
0..2000
0..2500
0..3000
0..4000
0..5000
0..7500
0..10000
0..15000
Es.: TPA - E - 4 - V - B02C - H - L
Trasmettitore: segnale di uscita 4-20mA due fili, porta press. G1/4” femmina, 200 bar, connettore 6 poli Veam, classe precisione
0.3%; tempo di risposta standard (8 msec)
GEFRAN spa
via Sebina, 74
25050 PROVAGLIO D’ISEO (BS) - ITALIA
tel. 0309888.1 - fax. 0309839063
Internet: http://www.gefran.com
www.gefranonline.com
cod. TPA -09/02
GEFRAN spa si riserva il diritto di apportare modifiche estetiche o funzionali in qualsiasi momento e senza preavviso alcuno
