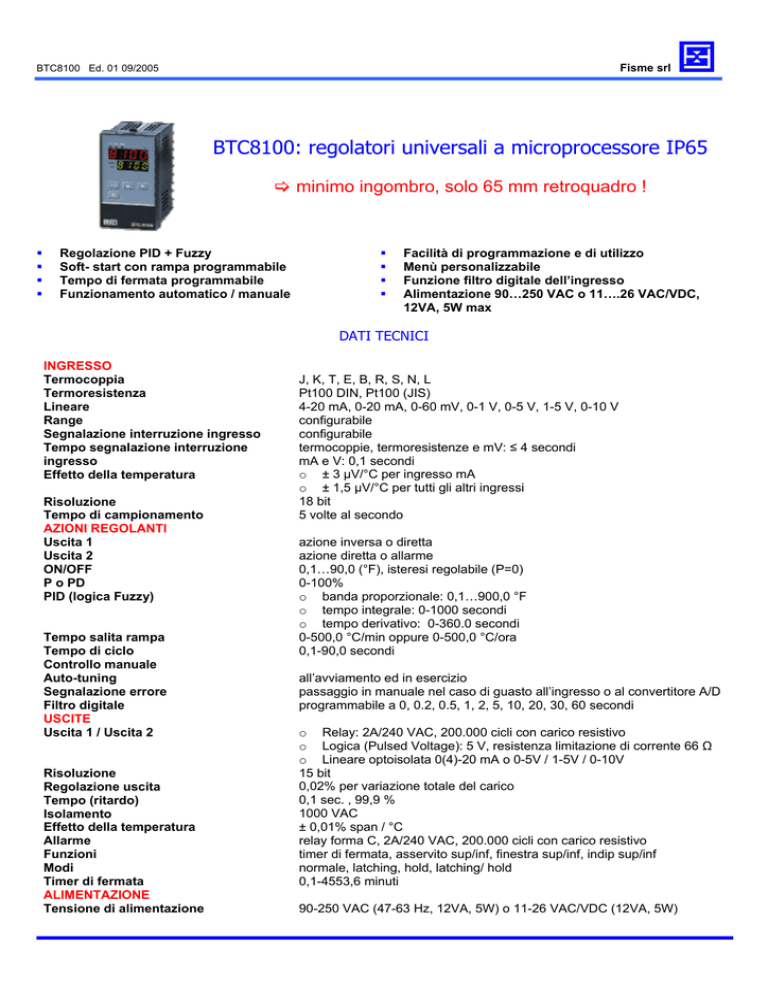

BTC8100: regolatori universali a microprocessore IP65

BTC8100 Ed. 01 09/2005
Fisme srl
BTC8100: regolatori universali a microprocessore IP65
> minimo ingombro, solo 65 mm retroquadro !
ƒ
ƒ
ƒ
ƒ
Regolazione PID + Fuzzy
Soft- start con rampa programmabile
Tempo di fermata programmabile
Funzionamento automatico / manuale
ƒ
ƒ
ƒ
ƒ
Facilità di programmazione e di utilizzo
Menù personalizzabile
Funzione filtro digitale dell’ingresso
Alimentazione 90…250 VAC o 11….26 VAC/VDC,
12VA, 5W max
DATI TECNICI
INGRESSO
Termocoppia
Termoresistenza
Lineare
Range
Segnalazione interruzione ingresso
Tempo segnalazione interruzione
ingresso
Effetto della temperatura
Risoluzione
Tempo di campionamento
AZIONI REGOLANTI
Uscita 1
Uscita 2
ON/OFF
P o PD
PID (logica Fuzzy)
Tempo salita rampa
Tempo di ciclo
Controllo manuale
Auto-tuning
Segnalazione errore
Filtro digitale
USCITE
Uscita 1 / Uscita 2
Risoluzione
Regolazione uscita
Tempo (ritardo)
Isolamento
Effetto della temperatura
Allarme
Funzioni
Modi
Timer di fermata
ALIMENTAZIONE
Tensione di alimentazione
J, K, T, E, B, R, S, N, L
Pt100 DIN, Pt100 (JIS)
4-20 mA, 0-20 mA, 0-60 mV, 0-1 V, 0-5 V, 1-5 V, 0-10 V
configurabile
configurabile
termocoppie, termoresistenze e mV: ≤ 4 secondi
mA e V: 0,1 secondi
o ± 3 µV/°C per ingresso mA
o ± 1,5 µV/°C per tutti gli altri ingressi
18 bit
5 volte al secondo
azione inversa o diretta
azione diretta o allarme
0,1…90,0 (°F), isteresi regolabile (P=0)
0-100%
o banda proporzionale: 0,1…900,0 °F
o tempo integrale: 0-1000 secondi
o tempo derivativo: 0-360.0 secondi
0-500,0 °C/min oppure 0-500,0 °C/ora
0,1-90,0 secondi
all’avviamento ed in esercizio
passaggio in manuale nel caso di guasto all’ingresso o al convertitore A/D
programmabile a 0, 0.2, 0.5, 1, 2, 5, 10, 20, 30, 60 secondi
o Relay: 2A/240 VAC, 200.000 cicli con carico resistivo
o Logica (Pulsed Voltage): 5 V, resistenza limitazione di corrente 66 Ω
o Lineare optoisolata 0(4)-20 mA o 0-5V / 1-5V / 0-10V
15 bit
0,02% per variazione totale del carico
0,1 sec. , 99,9 %
1000 VAC
± 0,01% span / °C
relay forma C, 2A/240 VAC, 200.000 cicli con carico resistivo
timer di fermata, asservito sup/inf, finestra sup/inf, indip sup/inf
normale, latching, hold, latching/ hold
0,1-4553,6 minuti
90-250 VAC (47-63 Hz, 12VA, 5W) o 11-26 VAC/VDC (12VA, 5W)
BTC8100 Ed. 01 09/2005
Fisme srl
CONDIZIONI AMBIENTALI E FISICHE
Temperatura di funzionamento
Temperatura di magazzino
Umidità
Isolamento
Rigidità dielettrica
Vibrazioni
Shock
Custodia
Dimensioni
Peso
Classe di protezione
-10… + 50 °C
-40… +60 °C
0..90% senza condensa
20 MΩ minimo (500 VDC)
2000 VAC, 50/60 Hz, 1 minuto
10-55 Hz, 10 m/s2 per 2 ore
200 m/s2 (20 g)
policarbonato ritardante alle fiamme
48 x 96 x 80 (65 mm retroquadro)
210 grammi
Frontale: IP65
Morsettiera e custodia: IP20
utilizzo entro quadro elettrico
UL61010C-1, CSAC22.2No.24-93, EN61010-1(IEC1010-1)
EN61326
Standard
EMC
Collegamenti elettrici
Dimensioni d’ingombro
* oppure 11-26 VAC/DC (da specificare all’ordine)
Codici d’ordinazione
Regolatori serie BTC-8100, cod. 9263/
Ingresso:
termocoppia J, K, T, E, B, R,S, N
termoresistenza Pt100
lineare 0…20 mA
lineare 4…20 mA
lineare 0…10 V
Uscita:
relay, + 2 relays di allarme
logica, + 2 relays di allarme
lineare 4…20 mA, 2 relays di allarme
lineare 0…10 V, 2 relays di allarme
lineare 0…20 mA, 2 relays di allarme
Alimentazione:
90…250 VAC
11…26 VAC / VDC
1
2
3
4
6
1
2
3
4
5
1
2
Fisme s.r.l.
Via Volta 21 - 20082 BINASCO (MI)
Tel. ++39 02 9055358 r.a. / Fax. ++39 02 9052267
Homepage: www.fisme.it - email: [email protected]
