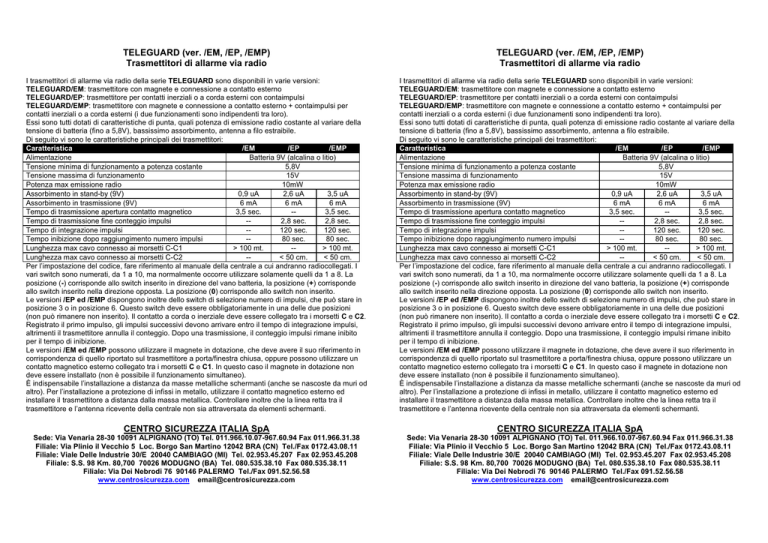

TELEGUARD (ver. /EM, /EP, /EMP)
Trasmettitori di allarme via radio
TELEGUARD (ver. /EM, /EP, /EMP)
Trasmettitori di allarme via radio
I trasmettitori di allarme via radio della serie TELEGUARD sono disponibili in varie versioni:
TELEGUARD/EM: trasmettitore con magnete e connessione a contatto esterno
TELEGUARD/EP: trasmettitore per contatti inerziali o a corda esterni con contaimpulsi
TELEGUARD/EMP: trasmettitore con magnete e connessione a contatto esterno + contaimpulsi per
contatti inerziali o a corda esterni (i due funzionamenti sono indipendenti tra loro).
Essi sono tutti dotati di caratteristiche di punta, quali potenza di emissione radio costante al variare della
tensione di batteria (fino a 5,8V), bassissimo assorbimento, antenna a filo estraibile.
Di seguito vi sono le caratteristiche principali dei trasmettitori:
Caratteristica
/EM
/EP
/EMP
Alimentazione
Batteria 9V (alcalina o litio)
Tensione minima di funzionamento a potenza costante
5,8V
Tensione massima di funzionamento
15V
Potenza max emissione radio
10mW
Assorbimento in stand-by (9V)
0,9 uA
2,6 uA
3,5 uA
Assorbimento in trasmissione (9V)
6 mA
6 mA
6 mA
Tempo di trasmissione apertura contatto magnetico
3,5 sec.
-3,5 sec.
Tempo di trasmissione fine conteggio impulsi
-2,8 sec.
2,8 sec.
Tempo di integrazione impulsi
-120 sec.
120 sec.
Tempo inibizione dopo raggiungimento numero impulsi
-80 sec.
80 sec.
Lunghezza max cavo connesso ai morsetti C-C1
> 100 mt.
-> 100 mt.
Lunghezza max cavo connesso ai morsetti C-C2
-< 50 cm.
< 50 cm.
Per l’impostazione del codice, fare riferimento al manuale della centrale a cui andranno radiocollegati. I
vari switch sono numerati, da 1 a 10, ma normalmente occorre utilizzare solamente quelli da 1 a 8. La
posizione (-) corrisponde allo switch inserito in direzione del vano batteria, la posizione (+) corrisponde
allo switch inserito nella direzione opposta. La posizione (0) corrisponde allo switch non inserito.
Le versioni /EP ed /EMP dispongono inoltre dello switch di selezione numero di impulsi, che può stare in
posizione 3 o in posizione 6. Questo switch deve essere obbligatoriamente in una delle due posizioni
(non può rimanere non inserito). Il contatto a corda o inerziale deve essere collegato tra i morsetti C e C2.
Registrato il primo impulso, gli impulsi successivi devono arrivare entro il tempo di integrazione impulsi,
altrimenti il trasmettitore annulla il conteggio. Dopo una trasmissione, il conteggio impulsi rimane inibito
per il tempo di inibizione.
Le versioni /EM ed /EMP possono utilizzare il magnete in dotazione, che deve avere il suo riferimento in
corrispondenza di quello riportato sul trasmettitore a porta/finestra chiusa, oppure possono utilizzare un
contatto magnetico esterno collegato tra i morsetti C e C1. In questo caso il magnete in dotazione non
deve essere installato (non è possibile il funzionamento simultaneo).
È indispensabile l’installazione a distanza da masse metalliche schermanti (anche se nascoste da muri od
altro). Per l’installazione a protezione di infissi in metallo, utilizzare il contatto magnetico esterno ed
installare il trasmettitore a distanza dalla massa metallica. Controllare inoltre che la linea retta tra il
trasmettitore e l’antenna ricevente della centrale non sia attraversata da elementi schermanti.
I trasmettitori di allarme via radio della serie TELEGUARD sono disponibili in varie versioni:
TELEGUARD/EM: trasmettitore con magnete e connessione a contatto esterno
TELEGUARD/EP: trasmettitore per contatti inerziali o a corda esterni con contaimpulsi
TELEGUARD/EMP: trasmettitore con magnete e connessione a contatto esterno + contaimpulsi per
contatti inerziali o a corda esterni (i due funzionamenti sono indipendenti tra loro).
Essi sono tutti dotati di caratteristiche di punta, quali potenza di emissione radio costante al variare della
tensione di batteria (fino a 5,8V), bassissimo assorbimento, antenna a filo estraibile.
Di seguito vi sono le caratteristiche principali dei trasmettitori:
Caratteristica
/EM
/EP
/EMP
Alimentazione
Batteria 9V (alcalina o litio)
Tensione minima di funzionamento a potenza costante
5,8V
Tensione massima di funzionamento
15V
Potenza max emissione radio
10mW
Assorbimento in stand-by (9V)
0,9 uA
2,6 uA
3,5 uA
Assorbimento in trasmissione (9V)
6 mA
6 mA
6 mA
Tempo di trasmissione apertura contatto magnetico
3,5 sec.
-3,5 sec.
Tempo di trasmissione fine conteggio impulsi
-2,8 sec.
2,8 sec.
Tempo di integrazione impulsi
-120 sec.
120 sec.
Tempo inibizione dopo raggiungimento numero impulsi
-80 sec.
80 sec.
Lunghezza max cavo connesso ai morsetti C-C1
> 100 mt.
-> 100 mt.
Lunghezza max cavo connesso ai morsetti C-C2
-< 50 cm.
< 50 cm.
Per l’impostazione del codice, fare riferimento al manuale della centrale a cui andranno radiocollegati. I
vari switch sono numerati, da 1 a 10, ma normalmente occorre utilizzare solamente quelli da 1 a 8. La
posizione (-) corrisponde allo switch inserito in direzione del vano batteria, la posizione (+) corrisponde
allo switch inserito nella direzione opposta. La posizione (0) corrisponde allo switch non inserito.
Le versioni /EP ed /EMP dispongono inoltre dello switch di selezione numero di impulsi, che può stare in
posizione 3 o in posizione 6. Questo switch deve essere obbligatoriamente in una delle due posizioni
(non può rimanere non inserito). Il contatto a corda o inerziale deve essere collegato tra i morsetti C e C2.
Registrato il primo impulso, gli impulsi successivi devono arrivare entro il tempo di integrazione impulsi,
altrimenti il trasmettitore annulla il conteggio. Dopo una trasmissione, il conteggio impulsi rimane inibito
per il tempo di inibizione.
Le versioni /EM ed /EMP possono utilizzare il magnete in dotazione, che deve avere il suo riferimento in
corrispondenza di quello riportato sul trasmettitore a porta/finestra chiusa, oppure possono utilizzare un
contatto magnetico esterno collegato tra i morsetti C e C1. In questo caso il magnete in dotazione non
deve essere installato (non è possibile il funzionamento simultaneo).
È indispensabile l’installazione a distanza da masse metalliche schermanti (anche se nascoste da muri od
altro). Per l’installazione a protezione di infissi in metallo, utilizzare il contatto magnetico esterno ed
installare il trasmettitore a distanza dalla massa metallica. Controllare inoltre che la linea retta tra il
trasmettitore e l’antenna ricevente della centrale non sia attraversata da elementi schermanti.
