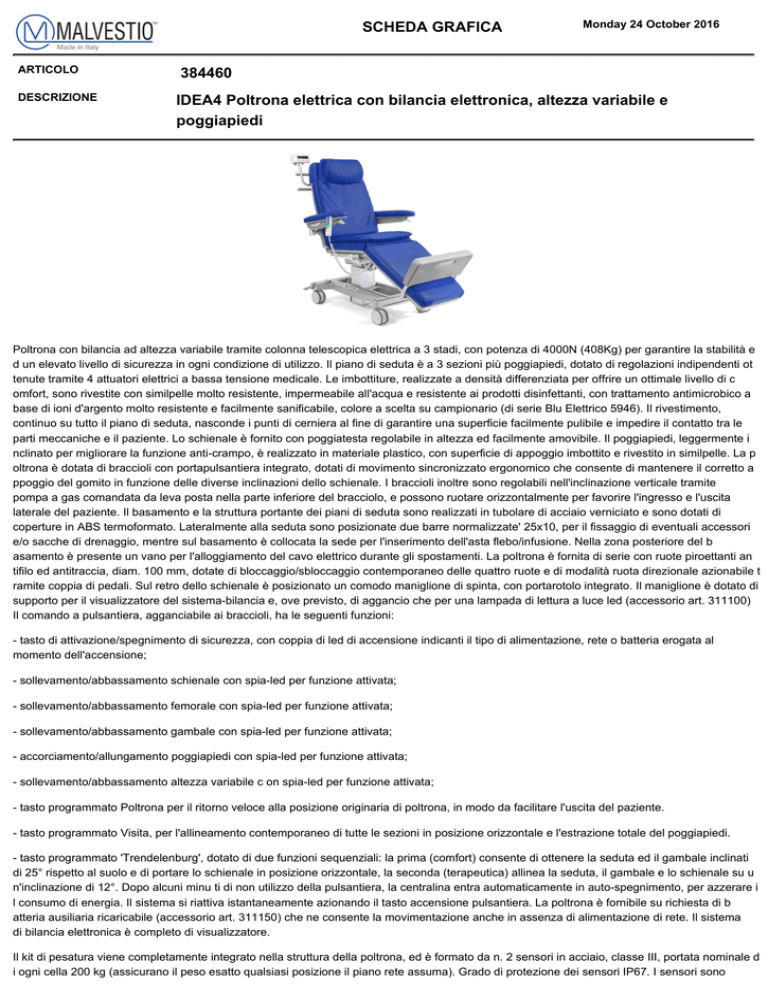

SCHEDA GRAFICA 384460 IDEA4 Poltrona elettrica con bilancia

SCHEDA GRAFICA
ARTICOLO
DESCRIZIONE
Monday 24 October 2016
384460
IDEA4 Poltrona elettrica con bilancia elettronica, altezza variabile e
poggiapiedi
Poltrona con bilancia ad altezza variabile tramite colonna telescopica elettrica a 3 stadi, con potenza di 4000N (408Kg) per garantire la stabilità e
d un elevato livello di sicurezza in ogni condizione di utilizzo. Il piano di seduta è a 3 sezioni più poggiapiedi, dotato di regolazioni indipendenti ot
tenute tramite 4 attuatori elettrici a bassa tensione medicale. Le imbottiture, realizzate a densità differenziata per offrire un ottimale livello di c
omfort, sono rivestite con similpelle molto resistente, impermeabile all'acqua e resistente ai prodotti disinfettanti, con trattamento antimicrobico a
base di ioni d'argento molto resistente e facilmente sanificabile, colore a scelta su campionario (di serie Blu Elettrico 5946). Il rivestimento,
continuo su tutto il piano di seduta, nasconde i punti di cerniera al fine di garantire una superficie facilmente pulibile e impedire il contatto tra le
parti meccaniche e il paziente. Lo schienale è fornito con poggiatesta regolabile in altezza ed facilmente amovibile. Il poggiapiedi, leggermente i
nclinato per migliorare la funzione anti-crampo, è realizzato in materiale plastico, con superficie di appoggio imbottito e rivestito in similpelle. La p
oltrona è dotata di braccioli con portapulsantiera integrato, dotati di movimento sincronizzato ergonomico che consente di mantenere il corretto a
ppoggio del gomito in funzione delle diverse inclinazioni dello schienale. I braccioli inoltre sono regolabili nell'inclinazione verticale tramite
pompa a gas comandata da leva posta nella parte inferiore del bracciolo, e possono ruotare orizzontalmente per favorire l'ingresso e l'uscita
laterale del paziente. Il basamento e la struttura portante dei piani di seduta sono realizzati in tubolare di acciaio verniciato e sono dotati di
coperture in ABS termoformato. Lateralmente alla seduta sono posizionate due barre normalizzate' 25x10, per il fissaggio di eventuali accessori
e/o sacche di drenaggio, mentre sul basamento è collocata la sede per l'inserimento dell'asta flebo/infusione. Nella zona posteriore del b
asamento è presente un vano per l'alloggiamento del cavo elettrico durante gli spostamenti. La poltrona è fornita di serie con ruote piroettanti an
tifilo ed antitraccia, diam. 100 mm, dotate di bloccaggio/sbloccaggio contemporaneo delle quattro ruote e di modalità ruota direzionale azionabile t
ramite coppia di pedali. Sul retro dello schienale è posizionato un comodo maniglione di spinta, con portarotolo integrato. Il maniglione è dotato di
supporto per il visualizzatore del sistema-bilancia e, ove previsto, di aggancio che per una lampada di lettura a luce led (accessorio art. 311100)
Il comando a pulsantiera, agganciabile ai braccioli, ha le seguenti funzioni:
- tasto di attivazione/spegnimento di sicurezza, con coppia di led di accensione indicanti il tipo di alimentazione, rete o batteria erogata al
momento dell'accensione;
- sollevamento/abbassamento schienale con spia-led per funzione attivata;
- sollevamento/abbassamento femorale con spia-led per funzione attivata;
- sollevamento/abbassamento gambale con spia-led per funzione attivata;
- accorciamento/allungamento poggiapiedi con spia-led per funzione attivata;
- sollevamento/abbassamento altezza variabile c on spia-led per funzione attivata;
- tasto programmato Poltrona per il ritorno veloce alla posizione originaria di poltrona, in modo da facilitare l'uscita del paziente.
- tasto programmato Visita, per l'allineamento contemporaneo di tutte le sezioni in posizione orizzontale e l'estrazione totale del poggiapiedi.
- tasto programmato 'Trendelenburg', dotato di due funzioni sequenziali: la prima (comfort) consente di ottenere la seduta ed il gambale inclinati
di 25° rispetto al suolo e di portare lo schienale in posizione orizzontale, la seconda (terapeutica) allinea la seduta, il gambale e lo schienale su u
n'inclinazione di 12°. Dopo alcuni minu ti di non utilizzo della pulsantiera, la centralina entra automaticamente in auto-spegnimento, per azzerare i
l consumo di energia. Il sistema si riattiva istantaneamente azionando il tasto accensione pulsantiera. La poltrona è fornibile su richiesta di b
atteria ausiliaria ricaricabile (accessorio art. 311150) che ne consente la movimentazione anche in assenza di alimentazione di rete. Il sistema
di bilancia elettronica è completo di visualizzatore.
Il kit di pesatura viene completamente integrato nella struttura della poltrona, ed è formato da n. 2 sensori in acciaio, classe III, portata nominale d
i ogni cella 200 kg (assicurano il peso esatto qualsiasi posizione il piano rete assuma). Grado di protezione dei sensori IP67. I sensori sono
intercambiabili. Carico statico di sicurezza di ogni sensore 50% della portata nominale. Funzioni disponibili dal visualizzatore elettronico: Display LCD a finestra singola, multi-funzione - Funzione di mantenimento valore - Interfaccia seriale per stampante esterna - Funzione di
selezione di diverse unità di peso - Funzione manuale e automatica di addizioni cumulative - F unzione di preimpostazione della tara - Funzione d
i allarme Hi-Low: indica lo stato HIGH-OK-LOW - Modalità stand-by automatica e modalità di risparmio energetico - Regolazione della luminosità de
la retroilluminazione a più livelli - Funzione automatica di zoom, ad alta precisione fino a 10 volte - Conversione AD ad alta precisione, r
isoluzione 1/30000 - Interfacce RS232C e RS485 a scelta, tasso di simbolo selezionabile - Interfaccia del quadro di visualizzazione
selezionabile. - Tecnica di trasmissione: anello di corrente a 20 mA Portata del sistema di pesatura kg 200 (divisione 50 g).
Bilancia con Certificato di Conformità OIML R 76 con attribuzione della Classe di Precisione Metrica pari a III. Dati tecnici: Dimensioni piano d
'appoggio: 213x58 cm. Dimensioni con braccioli: cm 213x84 (max) Altezza piano seduta: H min. cm 59; H max cm 91 Inclinazione seduta: 5°-25° In
clinazione schienale: 0°- 80° (rispetto alla seduta) Inclinazione gambale: 0°- 40° ( rispetto alla seduta) Inclinazione trendelenburg: sequenziale > 0°/
5° > 12° Escursione poggiapiedi cm: 23 Carico di lavoro sicuro: 200 kg. Caratteristiche elettriche: Alimentazione: 230 V +/- 10 % 50 HZ tr
asformata in 24 V; spina tipo SCHÜKO Potenza massima asso rbita: 370 VA; Classe di isolamento: I - TIPO: B Grado di protezione: IPX4; La s
truttura della poltrona e' collegata tra i vari componenti tramite ponticelli in rame ed e' dotata di connettore equipotenziale.
LA POLTRONA CON BILANCIA E' UN DISPOSITIVO MEDICO, IN CLASSE I CON FUNZIONE DI MISURA, CONFORME ALLA DIRETTIVA
COMUNITARIA 93/42/CEE, MODIFICATA DALLA DIRETTIVA 2007/47/CE.
NORME TECNICHE APPLICATE: CEI EN 60601-1; CEI EN 60601-1-2. LA POLTRONA E' REALIZZATA SECONDO I PROCESSI
PRODUTTIVI IN CONFORMITA' ALLA CERTIFICA ZIONE ISO 9001 ED ISO 13485.
Si diffida a riprodurre sia pure in parte o di passare a terzi il presente disegno. L'azienda si riserva di apportare ai
suoi prodotti, senza alcun preavviso, tutte le modifiche tecniche e/o estetiche ritenute opportune.
