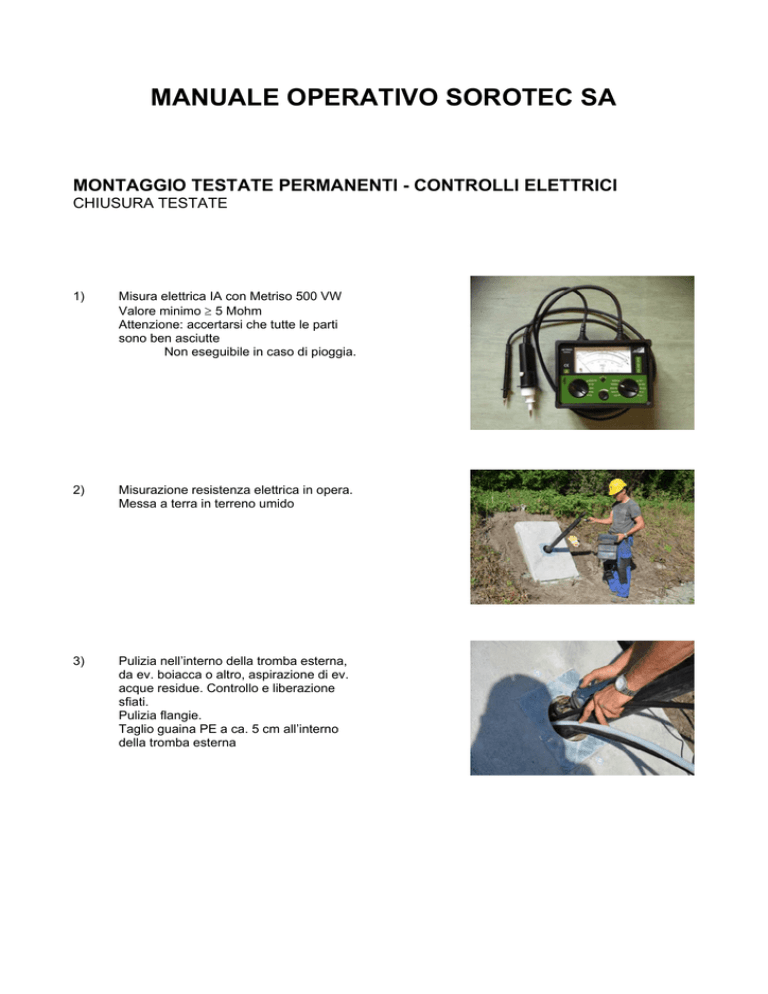

MANUALE OPERATIVO SOROTEC SA

MANUALE OPERATIVO SOROTEC SA
MONTAGGIO TESTATE PERMANENTI - CONTROLLI ELETTRICI
CHIUSURA TESTATE
1)
Misura elettrica IA con Metriso 500 VW
Valore minimo  5 Mohm
Attenzione: accertarsi che tutte le parti
sono ben asciutte
Non eseguibile in caso di pioggia.
2)
Misurazione resistenza elettrica in opera.
Messa a terra in terreno umido
3)
Pulizia nell’interno della tromba esterna,
da ev. boiacca o altro, aspirazione di ev.
acque residue. Controllo e liberazione
sfiati.
Pulizia flangie.
Taglio guaina PE a ca. 5 cm all’interno
della tromba esterna
4)
Taglio delle guainette dei trefoli sotto il
filo della flangia, estrazione delle stesse
e pulizia dei trefoli da ev. boiacca o altro.
5)
Montaggio piastra provvisoria
per esecuzione prova di carico.
6)
Montaggio martinetto per prova di
carico e relativa testa di tesatura.
7)
Montaggio apparecchiatura per la
misura delle deformazioni.
8)
Taglio tubetti di reiniezione dopo la
conclusione positiva della prova di carico.
9)
Tampone di filaccia a fondo tromba.
10)
Chiusura dei tubetti di reiniezione con
filaccia.
11)
Montaggio tromba interna.
12)
Montaggio della tromba interna sulla
guaina PE sino all’appoggio completo
sulla flangia (anello di centraggio all’
interno della tromba esterna)
13)
Serraggio del tampone in Neoprene
a mezzo dei bulloni Imbus M8 con
chiave dinamometrica e prolunga
Procedura.
a) stringere a ca. 0.5/1.0 kN il bullone Nr. 1
b) bullone Nr. 3 a 2 kN
c) successivamente gli altri bulloni in senso
orario a 2 kN
14)
Montaggio della insolazione consistente in:
a) Piastra in cevolit
b) Tubo interno PE
15)
Piastra di ripartizione, testata e chiavetta
Attenzione: i pezzi devono venire leggermente
Ingrassati con Anticorit: 28890
16)
Misure elettriche IB dopo prova di carico
Ancoraggio non bloccato con Metriso 500 VW
Valore minimo = 0.1 Mohm
NB: valgono le stesse osservazioni del punto 1
Montaggio testate e chiavette.
17)
Messa in tensione secondo programma fissato.
Controllo dell’assestamento delle chiavette mediante
battuta con appoggio
18)
Misura elettrica IC dopo bloccaggio
Valore minimo 0.1 Mohm
NB: valgono le stesse osservazioni del punto 1
19)
Taglio dei trefoli con mola elettrica
a lunghezza secondo documentazione SVL
20)
Iniezione tromba interna con grasso
Anticorit: 28890
Applicazione del grasso su testate,
chiavette e trefoli
21)
Iniezione intercapedine tromba esterna
e interna con malto di cemento
22)
Misura elettrica ID con apparecchio
Metriso 500 VW
Valore minimo = 0.1 Mohm
Attenzione: se la misura ID risulta
insufficiente, eseguire la misura II
con apparecchio Norma D 3950
Valore minimo: 100 Ohm
23)
Montaggio del coperchio trattato con
guarnizione, staffette e bulloni
Pulizia piastre
