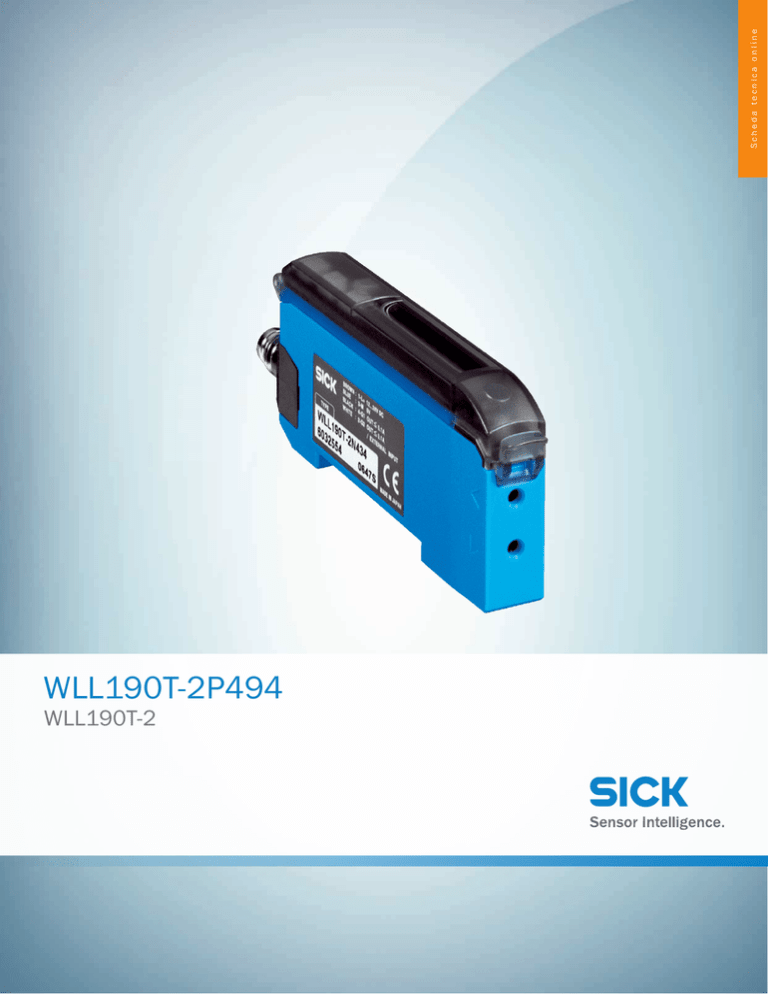

Scheda tecnica online

Scheda tecnica online
WLL190T-2P494
WLL190T-2
WLL190T-2P494 | WLL190T-2
A
B
C
D
E
F
Informazioni per l'ordine
Tipo
Cod. art.
WLL190T-2P494
ulteriori esecuzioni degli apparecchi e accessori
6032561
www.sick.com/WLL190T-2
L'immagine potrebbe non corrispondere
Dati tecnici in dettaglio
H
I
J
K
L
M
N
O
P
Q
R
S
T
Caratteristiche
Tipo di dispositivo
Standalone
Tipologia di sensore
Sensore a fibra ottica
Dimensioni (L x H x P)
10,5 mm x 34,8 mm x 76,5 mm
Punto di emissione luminosa
A forma di parallelepipedo
Distanza max. di rilevamento
0 m ... 4 m, Sistema a sbarramento 1) 2)
Distanza di rilevamento
0 mm ... 160 mm, Sistema di rilevamento 3) 4)
0 m ... 900 mm, Sistema a sbarramento 5)
Focus
6)
Natura della luce
Luce verde visibile
Sorgente luminosa
LED 7)
Fascio di luce
Circa 65° 6)
Lunghezza d'onda:
525 nm
Impostazione
Comandi con menu
Pulsante teach-in semplice
Cavo
Tipo di temporizzazione
Senza ritardo
Spegnimento ritardato
Ritardo sull'avvio
One Shot
Tempo di ritardo
Programmabile, 0 ms, 9.999 ms
1)
2)
3)
Distanza di commutazione con tempo di risposta 2 ms. Riduzione in caso di tempo di risposta minore (vedere tabella LL3/WLL190T-2).
LL3-TB02 e lente addizionale LL3-TA01.
Oggetto con il 90% di remissione (riferito al bianco standard DIN 5033). Distanza di commutazione con tempo di risposta 2 ms. Riduzione in caso di tempo di risposta minore (vedere tabella LL3/WLL190T-2).
4)
5)
6)
7)
2
LL3-DB01.
LL3-TB01.
Vedere dati del conduttore ottico LL3.
Durata media 100.000 h con TU = +25°°C.
| SICK
Scheda tecnica online | 2017-03-30 02:15:32
Contenuti soggetti a modifiche senza preavviso
WLL190T-2P494 | WLL190T-2
Display
1)
2)
3)
DisplayIndicatore di stato a LED / Display duale digitale 2 x 4 cifre, Visualizzazione simultanea
di valore nominale (indicatore verde) e valore reale (indicatore rosso), visualizzazione dei parametri
Distanza di commutazione con tempo di risposta 2 ms. Riduzione in caso di tempo di risposta minore (vedere tabella LL3/WLL190T-2).
LL3-TB02 e lente addizionale LL3-TA01.
Oggetto con il 90% di remissione (riferito al bianco standard DIN 5033). Distanza di commutazione con tempo di risposta 2 ms. Riduzione in caso di tempo di risposta minore (vedere tabella LL3/WLL190T-2).
4)
5)
6)
7)
LL3-DB01.
LL3-TB01.
Vedere dati del conduttore ottico LL3.
Durata media 100.000 h con TU = +25°°C.
Caratteristiche meccaniche ed elettriche
Tensione di alimentazione
10 V DC ... 24 V DC 1)
Ripple residuo
≤ 10 % 2)
Consumo di corrente
≤ 50 mA
Uscita di commutazione
PNP 3) 4)
Tipo di commutazione
Funzionamento light on/dark on 3) 4)
Modalità di commutazione selezionabile
Selezionabile manualmente
Corrente di uscita Imax.
≤ 100 mA
Tempo di risposta
≤ 2 ms, ≤ 60 µs, ≤ 250 µs
Frequenza di commutazione
8.333 Hz
2.000 Hz
250 Hz
Tipo di connessione
Connettore maschio M8, 4 poli
Commutazioni di protezione
A 5)
B 6)
C 7)
D 8)
Classe di protezione
III
Peso
25 g
Materiale della custodia
ABS/PCMateriale plastico
Grado di protezione
IP66 9)
Temperatura ambiente di funzionamento
–25 °C ... +55 °C 10)
Temperatura ambiente magazzino
–40 °C ... +70 °C
1)
2)
3)
4)
5)
6)
7)
8)
9)
+- 10%.
UvNon può oltrepassare per eccesso o per difetto i valori di tolleranza.
Q1, Q2.
Selezionabile Q2, Teach esterno o reset conteggio.
A = UVcollegamenti protetti dall'inversione di polarità.
B = entrate e uscite protette da polarità inversa.
C = Soppressione impulsi di disturbo.
D = Uscite protette da sovracorrente e da cortocircuito.
Con fibre ottiche LL3 correttamente inseriti e calotta protettiva chiusa.
10)
Temperatura d'esercizio variabile a seconda del numero di dispositivi collegati: 4-8 dispositivi: –25 °C ... +50 °C (corrente di uscita 50 mA) / 9-16 dispositivi: –
25 °C ... +45 °C (corrente di uscita 20 mA).
Classificazioni
ECl@ss 5.0
2017-03-30 02:15:32 | Scheda tecnica online

Contenuti
soggetti a modifiche senza preavviso
27270905
| SICK
3
WLL190T-2P494 | WLL190T-2
A
B
C
D
E
F
ECl@ss 5.1.4
27270905
ECl@ss 6.0
27270905
ECl@ss 6.2
27270905
ECl@ss 7.0
27270905
ECl@ss 8.0
27270905
ECl@ss 8.1
27270905
ECl@ss 9.0
27270905
ETIM 5.0
EC002651
ETIM 6.0
EC002651
UNSPSC 16.0901
39121528
Possibilità di regolazione
3
H
I
J
K
L
M
N
O
P
Q
R
S
T
7
8
9
12
10
13
11
③ Bloccaggio del conduttore ottico
⑦ Indicatore LED giallo: uscita di commutazione attiva
⑧ Display numerico 3 cifre e 4 cifre
⑨ Tasto Step> (soglia di commutazione manuale: parametro funzione superiore o successivo)
⑩ Tasto Step< (soglia di commutazione manuale: parametro funzione inferiore o precedente)
⑪ Pulsante Teach-in
⑫ Tasto Mode/Enter (tasto programmazione)
⑬ Interruttore di selezione modalità d'esercizio: "SET" (soglia di commutazione Teach-in attiva) /"RUN" (modalità sensore e selezione parametro
funzione)
Schema di allacciamento
Cd-133
brn 1
2
blu 3
blk 4
4
+ (L+)
Q/Ext Input
- (M)
Q
| SICK
Scheda tecnica online | 2017-03-30 02:15:32
Contenuti soggetti a modifiche senza preavviso
WLL190T-2P494 | WLL190T-2
Disegno quotato (Quote in mm)
72
2,6
5,5
6,2
10,5
4
4,3
ø 4,2
8
33,3
9,5
5
16,3
1
5
5,8
ø 8,6
2
10,5
34,8
~200°
6
20,5
10
29,5
7
57,1
① LED emettitore, montaggio fibra ottica LL3 (fibre emettitore)
② Ricevitore, montaggio fibra ottica LL3 (fibre ricevitore)
③ Bloccaggio del conduttore ottico
④ Calotta protettiva ribaltabile ca. 180°
⑤ Connettore maschio M8 fisso o cavo 1 filo o 3 fili intercambiabile (cavi non in dotazione)
⑥ Squadretta di fissaggio, in dotazione
Accessori consigliati
ulteriori esecuzioni degli apparecchi e accessori
www.sick.com/WLL190T-2
Breve descrizione
Tipo
Cod. art.
BEF-WLL170
5306574
BF-EB01-W190
5313011
FC
5304141
Testa A: Connettore femmina, M8, 4 poli, diritta
Testa B: Cavo
Cavo: PVC, non schermato, 2 m
DOL-0804-G02M
6009870
Testa A: Connettore femmina, M8, 4 poli, diritta
Testa B: Cavo
Cavo: PVC, non schermato, 5 m
DOL-0804-G05M
6009872
Testa A: Connettore femmina, M8, 4 poli, angolato
Testa B: Cavo
Cavo: PVC, non schermato, 2 m
DOL-0804-W02M
6009871
Testa A: Connettore femmina, M8, 4 poli, angolato
Testa B: Cavo
Cavo: PVC, non schermato, 5 m
DOL-0804-W05M
6009873
STE-0804-G
6037323
Angolari e piastre di fissaggio
Angolare di fissaggio, Acciaio, zincato, senza materiale di fissaggio
Ulteriori accessori di montaggio
Terminale guida per montaggio in blocco, Acciaio inox, incluso materiale di fissaggio
Apparecchio da taglio di conduttore a fibra ottica, contenuto nella dotazione di fornitura
LL3
Connettori e cavi
Testa A: Connettore maschio, M8, 4 poli, diritta
Testa B: Cavo: non schermato
2017-03-30 02:15:32 | Scheda tecnica online

Contenuti
soggetti a modifiche senza preavviso
| SICK
5
WLL190T-2P494 | WLL190T-2
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Breve descrizione
6
| SICK
Tipo
Cod. art.
Testa A: Connettore femmina, M8, 4 poli, diritta
Testa B: Cavo: non schermato
DOS-0804-G
6009974
Testa A: Connettore femmina, M8, 4 poli, angolato
Testa B: Cavo: non schermato
DOS-0804-W
6009975
Scheda tecnica online | 2017-03-30 02:15:32
Contenuti soggetti a modifiche senza preavviso
