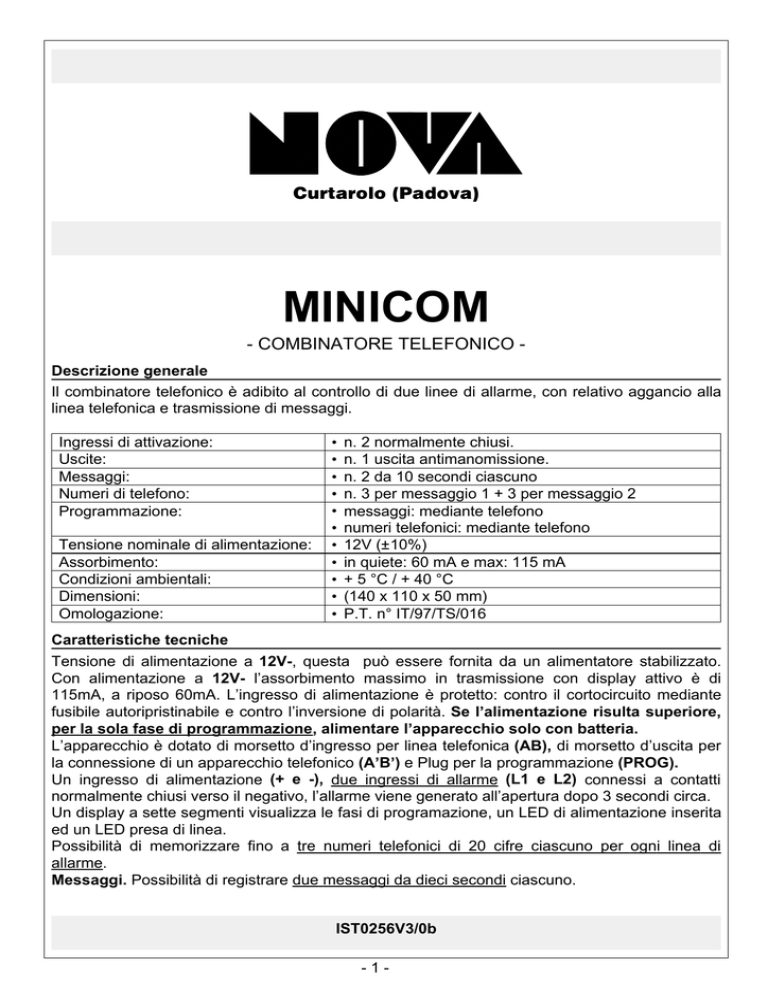

MINICOM
- COMBINATORE TELEFONICO Descrizione generale
Il combinatore telefonico è adibito al controllo di due linee di allarme, con relativo aggancio alla
linea telefonica e trasmissione di messaggi.
Ingressi di attivazione:
Uscite:
Messaggi:
Numeri di telefono:
Programmazione:
Tensione nominale di alimentazione:
Assorbimento:
Condizioni ambientali:
Dimensioni:
Omologazione:
•
•
•
•
•
•
•
•
•
•
•
n. 2 normalmente chiusi.
n. 1 uscita antimanomissione.
n. 2 da 10 secondi ciascuno
n. 3 per messaggio 1 + 3 per messaggio 2
messaggi: mediante telefono
numeri telefonici: mediante telefono
12V (±10%)
in quiete: 60 mA e max: 115 mA
+ 5 °C / + 40 °C
(140 x 110 x 50 mm)
P.T. n° IT/97/TS/016
Caratteristiche tecniche
Tensione di alimentazione a 12V-, questa può essere fornita da un alimentatore stabilizzato.
Con alimentazione a 12V- l’assorbimento massimo in trasmissione con display attivo è di
115mA, a riposo 60mA. L’ingresso di alimentazione è protetto: contro il cortocircuito mediante
fusibile autoripristinabile e contro l’inversione di polarità. Se l’alimentazione risulta superiore,
per la sola fase di programmazione, alimentare l’apparecchio solo con batteria.
L’apparecchio è dotato di morsetto d’ingresso per linea telefonica (AB), di morsetto d’uscita per
la connessione di un apparecchio telefonico (A’B’) e Plug per la programmazione (PROG).
Un ingresso di alimentazione (+ e -), due ingressi di allarme (L1 e L2) connessi a contatti
normalmente chiusi verso il negativo, l’allarme viene generato all’apertura dopo 3 secondi circa.
Un display a sette segmenti visualizza le fasi di programazione, un LED di alimentazione inserita
ed un LED presa di linea.
Possibilità di memorizzare fino a tre numeri telefonici di 20 cifre ciascuno per ogni linea di
allarme.
Messaggi. Possibilità di registrare due messaggi da dieci secondi ciascuno.
IST0256V3/0b
-1-
Parametri di controllo
• I parametri di controllo vengono modificati mediante un telefono collegato all’apposito
connettore denominato (PROG.) e visualizzati su display.
• Per registrare i numeri e i messaggi, usare un telefono tipo SIRIO, assicurandosi che questo
sia settato in modalità DTMF (levetta, posta sul retro del telefono, in posizione MF).
• Le sequenze dei tasti vanno eseguite in successione, senza interporre pause superiori a 2 - 3
secondi.
• La selezione tra combinatore telefonico, decadico o DTMF, vedi tabella.
NB. Prima di accendere il combinatore verificare che le linee d’allarme siano chiuse.
Comportamento all'accensione
Una volta alimentato il combinatore e collegato il telefono in programmazione (PROG), si deve
accendere il LED “ALIM.”; per verificarne la funzionalità premere un tasto numerico da 0 a 9. Il
circuito segnalerà errore di programmazione visualizzando sul display una “E”, emettendo
inoltre un tono udibile attraverso la cornetta dell’apparecchio di programmazione.
S1: Aperto esclude il Display
S2: Composizione numero:
(a) DTMF
(b) Decadica
S3: Aperto esclude il Led
Verde di alimentazione
S4: Aperto esclude il Led
Giallo di presa di linea
OUT STATE: Uscite a stato
+/-: Alimentazione
(Morsettiera)
PROG: Ingresso per la
programmazione tramite
telefono tipo SIRIO
AB: Ingresso linea telefonica
A’B’: Uscita telefono
L1, L2: Linee di allarme
L3, L4: NON USATE
.
Programmazione numeri telefonici
OPERAZIONI
¿11<numero>¿
¿21<numero>¿
¿31<numero>¿
¿12<numero>¿
¿22<numero>¿
¿32<numero>¿
PROGRAMMAZIONE NUMERI TELEFONICI
(1° numero, messaggio linea 1)
(2° numero, messaggio linea 1)
(3° numero, messaggio linea 1)
(1° numero, messaggio linea 2)
(2° numero, messaggio linea 2)
(3° numero, messaggio linea 2)
Esempio: ¿11 049 9698411¿
Inserito il numero 049 9698411 nel primo numero del messaggio relativo alla linea 1.
-2-
Per inserire una pausa tra i numeri premere “#” (sul display appare una linea), non è possibile
inserire una pausa senza aver digitato almeno un numero.
In caso di centralino che richieda un numero per prendere la linea (es. zero o nove), formare:
zero o nove, pausa “#” e comporre il numero.
Cancellazione numeri telefonici
OPERAZIONI
CANCELLA NUMERI TELEFONICI
(1° numero, messaggio linea 1)
¿11#
(2° numero, messaggio linea 1)
¿21#
(3° numero, messaggio linea 1)
¿31#
(1° numero, messaggio linea 2)
¿12#
(2° numero, messaggio linea 2)
¿22#
(3°
numero, messaggio linea 2)
¿32#
Esempio: ¿11#
Cancellazione del primo numero telefonico.
Visualizzazione numeri memorizzati
OPERAZIONI
VISUALIZZA NUMERI TELEFONICI
(1°
numero,
messaggio
linea 1)
¿11¿
(2° numero, messaggio linea 1)
¿21¿
(3° numero, messaggio linea 1)
¿31¿
(1° numero, messaggio linea 2)
¿12¿
(2° numero, messaggio linea 2)
¿22¿
(3° numero, messaggio linea 2)
¿32¿
Esempio: ¿11¿
Visualizzazione del primo numero telefonico.
Registrazione messaggi
OPERAZIONI
REGISTRAZIONE MESSAGGI
(Messaggio 1)
#1¿(parlare)¿
(Messaggio 2)
#2¿(parlare)¿
Esempio: "# 1 ¿" inizia la registrazione "¿" conclude la registrazione.
Dopo la pressione del primo tasto "¿" inizia la registrazione del messaggio vocale, premendo
nuovamento il tasto "¿" la registrazione viene bloccata. Nel caso in cui non venga interrotta la
registrazione questa continua fino allo scadere di un timer interno (10 s, sul display verrà
visualizzato il tempo partendo da Ξ 9 8....fino a 0).
NOTA: La sequenza delle operazioni deve essere eseguita velocemente, altrimenti non
viene accettata dall'apparecchiatura.
Ascolto messaggi
OPERAZIONI
#1#
#2#
ASCOLTO MESSAGGI
(Messaggio 1)
(Messaggio 2)
-3-
Tabella riassuntiva
Telefono 1
Telefono 2
Telefono 3
Messaggio
per registrare:
Linea 1
∗11<numero>∗
∗21<numero>∗
∗31<numero>∗
#1∗<parlare>∗
Es: 614421
per riascoltare:
∗ 11614421∗
#1#
per registrare:
Linea 2
∗12<numero>∗
∗22<numero>∗
∗32<numero>∗
#2∗<parlare>∗
per riascoltare:
#2#
NOTA: <numero> è il numero telefonico di chiamata. Es. al posto di <numero> va inserito:
0499600699.
Programmazione Numero Tentativi
Programmazione del numero di ripetizioni delle chiamate telefoniche, al fine di aumentare le
probabilità che in messaggio vada a buon fine.
OPERAZIONI
¿#1(numero)
TENTATIVI TELEFONICI
(numero) è un valore compreso tra 1 - 9 indicante il numero di volte che
l’apparato richiamerà lo stesso utente in un ciclo di allarme;
Lo “0” imposta lo stato di 15 tentativi (in fabbrica e 0)
NOTA: quando si riceve la telefonata di allarme, la pressione di un tasto compreso tra 0 a
9, durante la pausa tra un messaggio e la ripetizione dello stesso, provoca l’interruzione
della sequenza delle chiamate telefoniche.
Programmazione ripetizione messaggio
OPERAZIONI
¿#2(numero)
RIPETIZIONI MESSAGGIO
(numero) è un valore compreso tra 1 - 9 indicante il numero di volte che
l’apparato ripeterà un messaggio per un numero chiamato;
E' consigliabile impostare un numero sufficiente a rispondere alla
telefonata e ascoltare il messaggio, quindi maggiore di 1.
Lo “0” imposta lo stato di 15 tentativi (in fabbrica è 0)
NOTA 1 - I valori relativi al numero di ripetizione messaggi e chiamate è impostato
all’accensione dell’apparato a 15.
NOTA 2 - E’ possibile usare il combinatore anche con centralini telefonici che richiedono
per avere la linea la formazione di una cifra, in tal caso ∗ <numero> <linea> <cifra per
richiesta linea> # <cifre numero da memorizzare> ∗
NOTA 3 - Quando si riceve la telefonata di allarme, la pressione di un tasto compreso tra
0 a 9, durante la pausa tra un messaggio e la ripetizione dello stesso, provoca
l’interruzione della sequenza delle chiamate telefoniche.
FINE PROGRAMMAZIONE
Alla fine della programmazione, aprire una linea di allarme del combinatore, questo deve:
agganciare la linea telefonica (led LIN.TEL. acceso); comporre il numero, in DTMF o decadico a
seconda della modalità; trasmettere dopo una breve pausa il messaggio, tante volte quanto
programmato; sganciare la linea telefonica, (led LIN.TEL. spento), e riprendere il ciclo tante volte
quanto programmato per la sequenza di numeri telefonici impostati. Se non viene associato
nessun numero ad una linea di allarme questa non è attiva.
Ricordarsi di togliere il telefono utilizzato per la programmazione, inserire la linea Telecom nella
presa di LINEA e il telefono di servizio nella presa TELEFONO.
