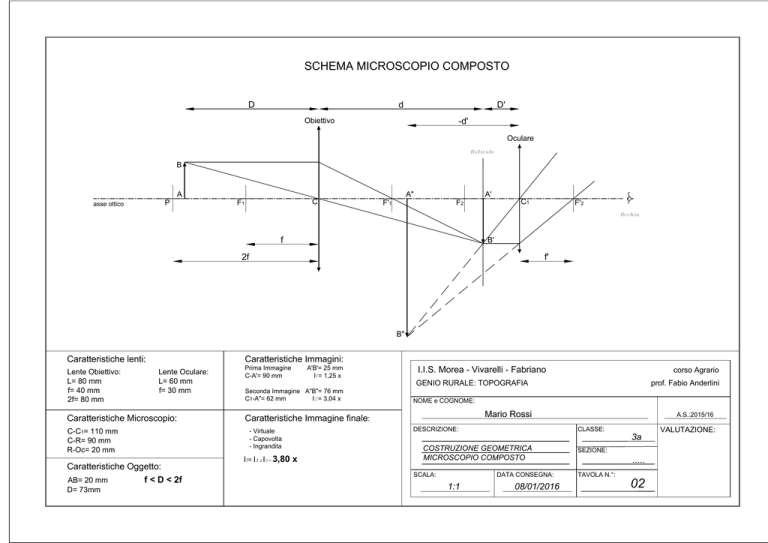

SCHEMA MICROSCOPIO COMPOSTO
d
D
D'
Obiettivo
-d'
Oculare
Reticolo
B
A
P
asse ottico
A"
C
F1
A'
C1
F2
F'1
F'2
Occhio
B'
f
2f
f'
B"
Caratteristiche Immagini:
Caratteristiche lenti:
Lente Obiettivo:
L= 80 mm
f= 40 mm
2f= 80 mm
Lente Oculare:
L= 60 mm
f= 30 mm
Prima Immagine
C-A'= 90 mm
A'B'= 25 mm
I1= 1,25 x
I.I.S. Morea - Vivarelli - Fabriano
corso Agrario
GENIO RURALE: TOPOGRAFIA
Seconda Immagine A"B"= 76 mm
C1-A"= 62 mm
I2= 3,04 x
prof. Fabio Anderlini
NOME e COGNOME:
Mario Rossi
Caratteristiche Microscopio:
- Virtuale
- Capovolta
- Ingrandita
C-C1= 110 mm
C-R= 90 mm
R-Oc= 20 mm
A.S.:2015/16
Caratteristiche Immagine finale:
Il= I1xI2=3,80 x
DESCRIZIONE:
CLASSE:
VALUTAZIONE:
3a
COSTRUZIONE GEOMETRICA
MICROSCOPIO COMPOSTO
SEZIONE:
.....
Caratteristiche Oggetto:
SCALA:
AB= 20 mm
D= 73mm
DATA CONSEGNA:
TAVOLA N.°:
f < D < 2f
1:1
08/01/2016
02
