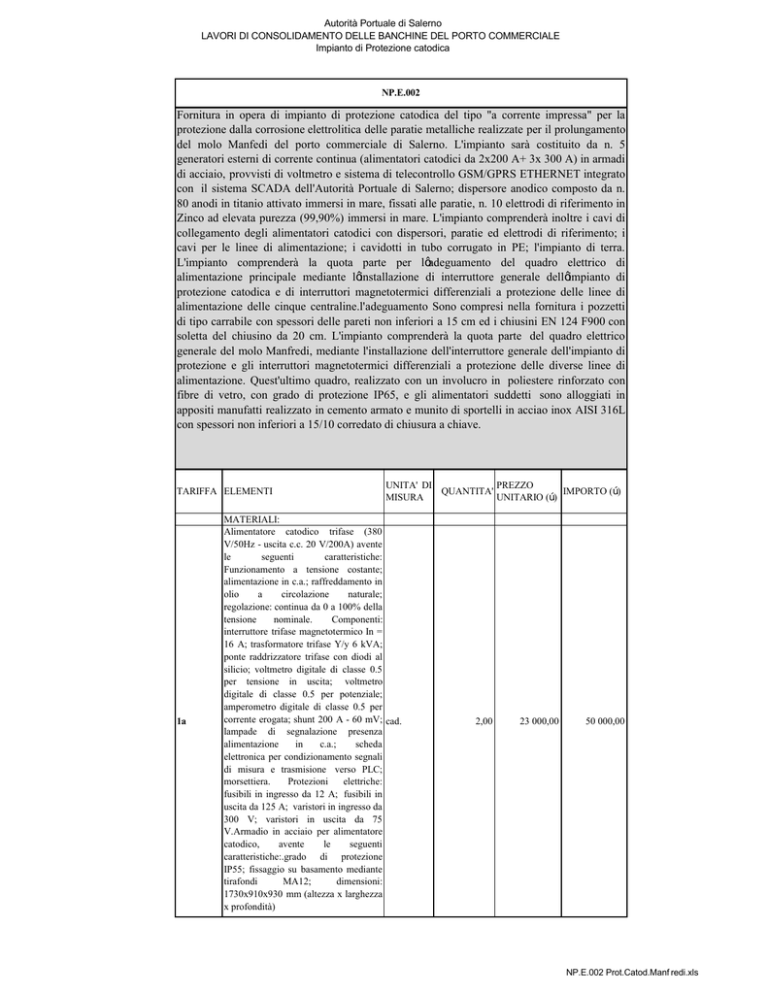

NP_E_002 Prot_Catod_Manfredi - Autorità Portuale di Salerno

Autorità Portuale di Salerno
LAVORI DI CONSOLIDAMENTO DELLE BANCHINE DEL PORTO COMMERCIALE
Impianto di Protezione catodica
NP.E.002
Fornitura in opera di impianto di protezione catodica del tipo "a corrente impressa" per la
protezione dalla corrosione elettrolitica delle paratie metalliche realizzate per il prolungamento
del molo Manfedi del porto commerciale di Salerno. L'impianto sarà costituito da n. 5
generatori esterni di corrente continua (alimentatori catodici da 2x200 A+ 3x 300 A) in armadi
di acciaio, provvisti di voltmetro e sistema di telecontrollo GSM/GPRS ETHERNET integrato
con il sistema SCADA dell'Autorità Portuale di Salerno; dispersore anodico composto da n.
80 anodi in titanio attivato immersi in mare, fissati alle paratie, n. 10 elettrodi di riferimento in
Zinco ad elevata purezza (99,90%) immersi in mare. L'impianto comprenderà inoltre i cavi di
collegamento degli alimentatori catodici con dispersori, paratie ed elettrodi di riferimento; i
cavi per le linee di alimentazione; i cavidotti in tubo corrugato in PE; l'impianto di terra.
L'impianto comprenderà la quota parte per l’adeguamento del quadro elettrico di
alimentazione principale mediante l’installazione di interruttore generale dell’impianto di
protezione catodica e di interruttori magnetotermici differenziali a protezione delle linee di
alimentazione delle cinque centraline.l'adeguamento Sono compresi nella fornitura i pozzetti
di tipo carrabile con spessori delle pareti non inferiori a 15 cm ed i chiusini EN 124 F900 con
soletta del chiusino da 20 cm. L'impianto comprenderà la quota parte del quadro elettrico
generale del molo Manfredi, mediante l'installazione dell'interruttore generale dell'impianto di
protezione e gli interruttori magnetotermici differenziali a protezione delle diverse linee di
alimentazione. Quest'ultimo quadro, realizzato con un involucro in poliestere rinforzato con
fibre di vetro, con grado di protezione IP65, e gli alimentatori suddetti sono alloggiati in
appositi manufatti realizzato in cemento armato e munito di sportelli in acciao inox AISI 316L
con spessori non inferiori a 15/10 corredato di chiusura a chiave.
TARIFFA ELEMENTI
1a
UNITA' DI
PREZZO
QUANTITA'
IMPORTO (€)
MISURA
UNITARIO (€)
MATERIALI:
Alimentatore catodico trifase (380
V/50Hz - uscita c.c. 20 V/200A) avente
le
seguenti
caratteristiche:
Funzionamento a tensione costante;
alimentazione in c.a.; raffreddamento in
olio
a
circolazione
naturale;
regolazione: continua da 0 a 100% della
tensione
nominale.
Componenti:
interruttore trifase magnetotermico In =
16 A; trasformatore trifase Y/y 6 kVA;
ponte raddrizzatore trifase con diodi al
silicio; voltmetro digitale di classe 0.5
per tensione in uscita; voltmetro
digitale di classe 0.5 per potenziale;
amperometro digitale di classe 0.5 per
corrente erogata; shunt 200 A - 60 mV; cad.
lampade di segnalazione presenza
alimentazione
in
c.a.;
scheda
elettronica per condizionamento segnali
di misura e trasmisione verso PLC;
morsettiera.
Protezioni
elettriche:
fusibili in ingresso da 12 A; fusibili in
uscita da 125 A; varistori in ingresso da
300 V; varistori in uscita da 75
V.Armadio in acciaio per alimentatore
catodico,
avente
le
seguenti
caratteristiche:.grado di protezione
IP55; fissaggio su basamento mediante
tirafondi
MA12;
dimensioni:
1730x910x930 mm (altezza x larghezza
x profondità)
2,00
23 000,00
50 000,00
NP.E.002 Prot.Catod.Manf redi.xls
Autorità Portuale di Salerno
LAVORI DI CONSOLIDAMENTO DELLE BANCHINE DEL PORTO COMMERCIALE
Impianto di Protezione catodica
1b
2
3
Alimentatore catodico trifase (380
V/50Hz - uscita c.c. 20 V/300A) avente
le
seguenti
caratteristiche:
Funzionamento a tensione costante;
alimentazione in c.a.; raffreddamento in
olio
a
circolazione
naturale;
regolazione: continua da 0 a 100% della
tensione
nominale.
Componenti:
interruttore trifase magnetotermico In =
20 A; trasformatore trifase Y/y 11,5
kVA; ponte raddrizzatore trifase con
diodi al silicio; voltmetro digitale di
classe 0.5 per tensione in uscita;
voltmetro digitale di classe 0.5 per
potenziale; amperometro digitale di
classe 0.5 per corrente erogata; shunt cad.
300 A - 60 mV; lampade di
segnalazione presenza alimentazione in
c.a.;
scheda
elettronica
per
condizionamento segnali di misura e
trasmisione verso PLC; morsettiera.
Protezioni elettriche: fusibili in ingresso
da 16 A; fusibili in uscita da 160 A;
varistori in ingresso da 300 V; varistori
in uscita da 75 V. Armadio in acciaio
per alimentatore catodico, avente le
seguenti caratteristiche: grado di
protezione IP55; fissaggio su basamento
mediante tirafondi MA12; dimensioni:
1730x910x930 mm (altezza x larghezza
x profondità)
Sistema
di
telecontrollo
GSM/GPRS/ETHERNET, integrato con
il sistema SCADA di supervisione e
acquisizione dati dell’Autorità Portuale
di Salerno, per consentire la gestione e
il monitoraggio di ciascuna stazione di
protezione catodica.
Il sistema di telecontrollo sarà composto
da un'interfaccia di comunicazione da e
verso la stazione di protezione catodica.
Detta interfaccia dispone di applicativo
WEB-BASED per la visualizzazione di
tutte le variabili di sistema oltre alle
funzioni di comunicazione verso il
sistema di supervsione dell’Autorità
Portuale.
Quadro secondo indicazioni CSDA,
realizzato con un involucro in
poliestere rinforzato con fibre di vetro,
con grado di protezione IP65 (il quadro
è relativo alla sola quota parte
dell'impianto di protezione catodica che
sarà
integrato
a
quello
dell'illuminazione e contenuto nel
manufatto
previsto
per
quello
dell'impianto
di
illuminazione)
Realizzazione di n. 5 manufatti in
cemento armato, munito di sportelli in
acciao inox AISI 316L con spessori non
inferiori a 15/10 corredato di chiusura a
chiave per alloggio degli alimentatori
3,00
25 600,00
76 800,00
cad
5,00
10 000,00
50 000,00
corpo
1,00
21 000,00
21 000,00
NP.E.002 Prot.Catod.Manf redi.xls
Autorità Portuale di Salerno
LAVORI DI CONSOLIDAMENTO DELLE BANCHINE DEL PORTO COMMERCIALE
Impianto di Protezione catodica
4
Anodo al titanio attivato (LIDA S.W.T
2.5/100). Dimensioni: diametro = 25
mm; lunghezza = 1000 mm; peso (min.)
attivazione per anodo: 2,68 g; corrente
max erogabile per anodo: 50 A a
regime temporaneo; 25 A a regime
permanente. Corredato di cavo di
collegamnento da 50 mmq H07RN-F e
cavetto di sostegno
cad
80,00
427,50
34 200,00
5
Elettrodo diiferimento in zinco ad
elevata purezza (Zn = 99,90%).
Dimensioni: 40x40x900 mm.Corredato
di cavo di collegamnento da 16 mmq
H07RN-F e cavetto di sostegno
cad.
10,00
270,00
2 700,00
6
Cavidotti in tubo corrugato in PE a
doppia parete di diametro 110/160 mm;
a corpo
1,00
22 000,00
22 000,00
a corpo
1,00
12 000,00
12 000,00
cad.
15,00
500,00
7 500,00
9
Chiusini in ghisa sferoidale secondo
ISO 1083 (grado 500-7) e EN 1563,
conforme alla classe F900 della norma
EN 124 – 1994. Composto da telaio
realizzato monoblocco per fusione e
coperchio circolare. Dimensioni come
da elaborati progettuali
a corpo
8,00
300,00
2 400,00
10
 hiusino per pozzetti realizzati su trave
C
di correa e distribuzione alimentazione
protezione catodica di fabbricazione
CEE, realizzato in ghisa sferoidale 5007 conforme alla classe F900 della norma
UNI-EN 124. Composto da telaio
realizzato monoblocco per fusione e due
semicoperchi triangolari. Dimensioni
come da elaborati progettuali
cad.
42,00
650,00
27 300,00
a corpo
1,00
25 000,00
25 000,00
a corpo
1,00
15 000,00
15 000,00
a corpo
1,00
12 000,00
12 000,00
a corpo
1,00
12 000,00
12 000,00
7
8
11
12
13
14
Fornitura e posa in opera di fibra ottica
monomodale, relative
connettorizzazioni con fusioni a caldo,
sistema di concentrazione e
trasmissione dei segnali (switch
industriali)
Pozzetti di ispezione e derivazione in
calcestruzzo vibrato idoneo all’utilizzo
in strade di 1a categoria, al difuori della
trave di correa, spessore minimo delle
pareti 15cm, soletta di alloggio chiusno
spessore minimo 20cm, rincalzo con cls.
Dimensioni
come
da
elaborati
progettuali
Linee di alimentazione realizzate con
cavi tipo FG7OR unipolari e
multipolari;
Linee di distribuzione e relative cassette
di derivazione per collegamnento anodi
e elettrodi di riferimento realizzate con
cavi tipo FG7OR unipolari e
multipolari;
Realizzaione del quadro elettrico
comprensivo delle apparecchiatur
richiamate nel CSDA
Impianto di terra realizzato nel rispetto
delle norme CEI 64-8 e CEI 64-12,
costituito da dispersori a picchetto e
conduttori
di
protezione
ed
equipotenziali;
TOTALE MATERIALI
369 900,00
NP.E.002 Prot.Catod.Manf redi.xls
Autorità Portuale di Salerno
LAVORI DI CONSOLIDAMENTO DELLE BANCHINE DEL PORTO COMMERCIALE
Impianto di Protezione catodica
MANO D'OPERA
Operaio specializzato
Prov.
OO.PP.
Operaio qualificato
Campania
mar./apr.
2010
Operaio comune
Tabella
Operatore subacqueo e assistente di
Aut. Port.
superficie
di Napoli
TOTALE MANO D'OPERA
ore
400,00
26,81
10 724,00
ore
400,00
25,03
10 012,00
ore
400,00
22,68
9 072,00
ore
100,00
95,00
9 500,00
39 308,00
NOLI E MOVIMENTAZIONE
Imbarcazione per immersione tecnica
avanzata
TOTALE NOLI E MOVIMENTAZIONE
ore
100,00
52,50
5 250,00
TOTALE COSTI
414 458,00
Incidenza spese relative alla sicurezza
Spese generali
%
%
3%
15%
Utili di impresa
%
10%
12 433,74
64 033,76
49 092,55
540 018,05
TOTALE
ARROTONDAMENTO
PREZZO DI APPLICAZIONE
5 250,00
-18,05
a corpo
540 000,00
