scaricate il file PDF che trovate QUI

Microscopi biologici avanzati per insegnanti
B-350
B-352A / B-353A / B-352PL / B-353PL / B-352Pli
B-353Pli / B-352Ph / B-353Ph

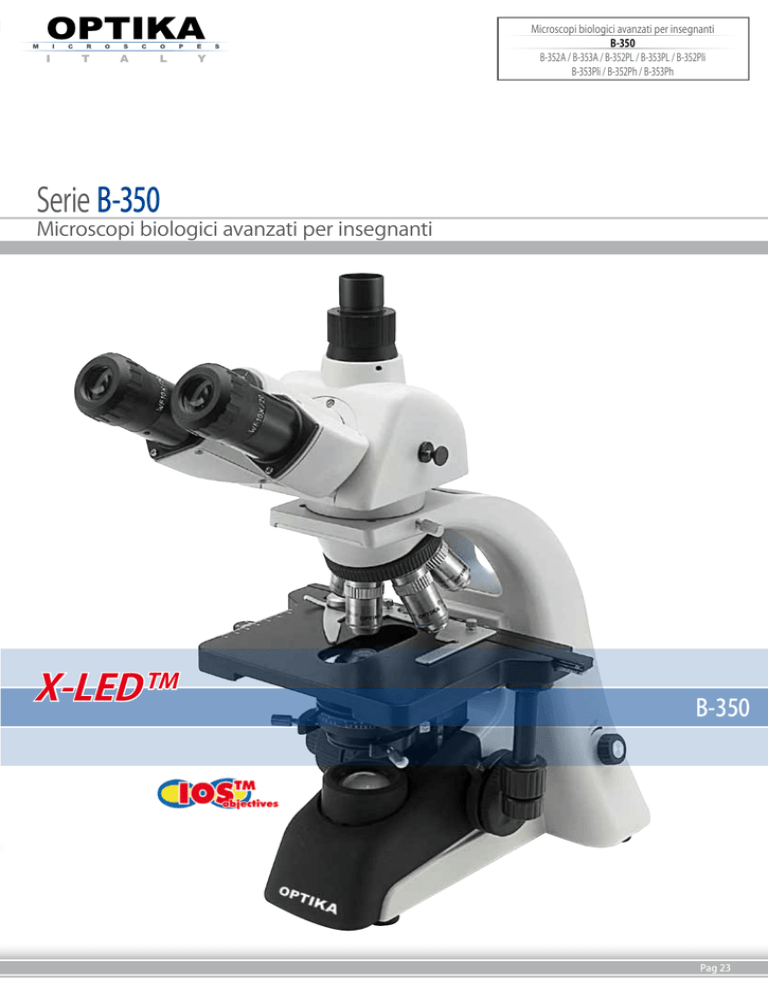

Serie B-350
Microscopi biologici avanzati per insegnanti
X-LED TM
B-350
Pag 23
Serie B-350
La serie B-350 rappresenta il bilanciamento perfetto tra qualità e prezzo. Grazie alla sua grande varietà di
modelli, può essere utilizzata con successo sia per corsi avanzati di insegnamento sia nei laboratori per
applicazioni di routine. Gli utilizzatori professionali apprezzeranno sicuramente le caratteristiche tecniche
di questa serie, che rendono tutti i microscopi resistenti ed affidabili.
La serie B-350 include 11 modelli con obiettivi acromatici, planacromatici o planari corretti all’infinito.
Questi i modelli disponibili:
B-352A B-353A
B-352PL
B-353PL
B-352PLi B-353PLi
B-352Ph B-353Ph Standard LED
Microscopio binoculare, obiettivi acromatici.
Microscopio trinoculare, obiettivi acromatici.
Microscopio binoculare, obiettivi planacromatici.
Microscopio trinoculare, obiettivi planacromatici.
Microscopio binoculare, obiettivi planacromatici corretti all’infinito.
Microscopio trinoculare, obiettivi planacromatici corretti all’infinito.
Microscopio binoculare, obiettivi planacromatici per contrasto di fase.
Microscopio trinoculare, obiettivi planacromatici per contrasto di fase.
X-LEDTM
X-LEDTM - Il futuro dell’illuminazione
B-353PL
OPTIKA Microscopes è orgogliosa di presentare un rivoluzionario sistema di illuminazione a LED. Sviluppato dal nostro reparto di R&D, consiste in un’innovativa combinazione di LED e tecnologia ottica. Un nuovo LED a singolo chip ad elevata efficienza lavora in combinazione con una speciale lente ottica, che consente di raddoppiare l’intensità generata da un normale LED.
Il risultato è una quantità di luce paragonabile a quella generata da una lampada alogena 30-35 W, ma con una temperatura
colore di 6300K. Ciò significa luce bianca invece di quella gialla generata da una lampada alogena.
Il consumo elettrico (solo 3.6W) conferma l’alta efficienza di questo sistema: stessa intensità luminosa con il 10% del consumo
di una comune lampada alogena da 30W. Inoltre la vita di un LED è di 50.000 ore invece delle 1.500 di una comune lampada
alogena.
Pag 24
Serie B-350
Sistema ottico e obiettivi
I microscopi della serie B-350 sono dotati, a secondo dei vari modelli, di due diversi tipi di sistema ottico: standard 160mm o corretto all’infinito (IOS).
In entrambi i casi il campo visivo degli oculari è 20 mm.
Stativo
Moderno ed ergonomico, lo stativo è in alluminio pressofuso. Manopole di messa a fuoco macro e micrometrica (graduata, 0.002mm) con comandi coassiali.
Tensione di messa a fuoco regolabile e blocco superiore di messa a fuoco.
Testata
Disponibile nelle versioni binoculare o trinoculare
Entrambe sono dotate di regolazione della distanza interpupillare (55-75 mm) e di correzione diottrica; sono girevoli a 360°ed inclinate di 30°.
Illuminazione
Il sistema di illuminazione è dotato di un illuminatore X-LED. Il controllo della luminosità si effettua tramite un reostato posto nella parte destra della base
del microscopio.
Condensatore
Incluso nella configurazione c’è un condensatore di Abbe. Può essere centrato tramite un doppio sistema di controllo e regolato in altezza mediante un
meccanismo di pignone e cremagliera usando le manopole poste su entrambi i lati dello stativo. Il condensatore è anche dotato di un diaframma ad iride
la cui apertura può essere regolata grazie ad una scala graduata.
B-353PL
X-LED
TM
Rana, striscio di sangue. Immagine reale
acquisita con un B-353PLi con obiettivo
100x senza olio da immersione.
X-LED TM vs. Alogena
Pag 25
Serie B-350 - Modelli
B-353PL
Revolver quintuplo,
obiettivi planacromatici
4x 10x 40x 100x
X-LED TM
Pag 26
Serie B-350 - Modelli
B-353PLi
Revolver quintuplo,
obiettivi planacromatici IOS
4x 10x 40x 100x
X-LED TM
B-353Ph
Revolver quintuplo,
obiettivi planacromatici
4x 10xPh 40xPh 100xPh
X-LED TM
Pag 27
Serie B-350 - Applicazioni foto/video
La serie B-350 pè compatibile con le nostre camere Optikam e DIGI.
Per camere con attacco “T” (reflex) e “C”, sono disponibili specifici
adattatori (vedi tabella adattatori).
SCHEMA adattatori fotografici per modelli trinoculari
CAMERE VC / CAMERE OPTIKAM
C-MOUNT
1/2
**M-366
DIGI
T/2*
Non necessario
Non necessario
*T/2 non fornito da Optika
**nessuna lente interna, ingrandimento totale 1x
Pag 28
REFLEX
Full frame 35mm
CON LENTI
1/3
**M-366
REFLEX
APS-C
M-173
B-350
T/2*
M-365
Versione Trinoculare
Serie B-350 - Specifiche tecniche
Modello
Testata
Oculari
Obiettivi
Tavolino
Messa a fuoco
Condensatore
Illuminatore
Quadruplo
rovesciato
Doppio strato con traslatore
scorrevole, 160x142mm,
traslazione 76x52
Sistema di messa a fuoco
macro e micrometrica
coassiale con dispositivo
di blocco
A.N. 1.25 Abbe,
con sistema di
centraggio
X-LEDTM, con
controllo della
luminosità
Acromatici
4x, 10x, 40x, 100x
(immersione ad
olio)
Quadruplo
rovesciato
Doppio strato con traslatore
scorrevole, 160x142mm,
traslazione 76x52
Sistema di messa a fuoco
macro e micrometrica
coassiale con dispositivo
di blocco
A.N. 1.25 Abbe,
con sistema di
centraggio
Binoculare
girevole a
Grande campo
360°
,
10X / 20 mm
inclinato 30°
Planacromatici
4x, 10x, 40x, 100x
(immersione ad
olio)
Quintuplo
rovesciato
Doppio strato con traslatore
scorrevole, 160x142mm,
traslazione 76x52
Sistema di messa a fuoco
macro e micrometrica
coassiale con dispositivo
di blocco
A.N. 1.25 Abbe,
con sistema di
centraggio
X-LEDTM, con
controllo della
luminosità
B-353PL
Trinoculare
girevole a
Grande campo
360°
,
10X / 20 mm
inclinato 30°
Planacromatici
4x, 10x, 40x, 100x
(immersione ad
olio)
Quintuplo
rovesciato
Doppio strato con traslatore
scorrevole, 160x142mm,
traslazione 76x52
Sistema di messa a fuoco
macro e micrometrica
coassiale con dispositivo
di blocco
A.N. 1.25 Abbe,
con sistema di
centraggio
X-LEDTM, con
controllo della
luminosità
B-352PLi
Binoculare
girevole a
Grande campo
360°
,
10X / 20 mm
inclinato 30°
Planacromatici IOS
4x, 10x, 40x,
100x (immersione
ad olio)
Quintuplo
rovesciato
Doppio strato con traslatore
scorrevole, 160x142mm,
traslazione 76x52
Sistema di messa a fuoco
macro e micrometrica
coassiale con dispositivo
di blocco
A.N. 1.25 Abbe,
con sistema di
centraggio
X-LEDTM, con
controllo della
luminosità
B-353PLi
Trinoculare
girevole a
Grande campo
360°
,
10X / 20 mm
inclinato 30°
Planacromatici IOS
4x, 10x, 40x,
100x (immersione
ad olio)
Quintuplo
rovesciato
Sistema di messa a fuoco
macro e micrometrica
coassiale con dispositivo
di blocco
1.25 N.A. Abbe
type, with centring system
X-LEDTM, con
controllo della
luminosità
B-352Ph
Binoculare
girevole a
Grande campo
360°
,
10X / 20 mm
inclinato 30°
Planacromatici
4x, 10xPh, 40xPh,
100xPh (immersione
ad olio)
Quintuplo
rovesciato
Sistema di messa a fuoco
macro e micrometrica
coassiale con dispositivo
di blocco
Per contrasto di
fase (10x, 40x,
100x), campo
scuro (dry),
campo chiaro
X-LEDTM, con
controllo della
luminosità
B-353Ph
Trinoculare
girevole a
Grande campo
360°
,
10X / 20 mm
inclinato 30°
Planacromatici
4x, 10xPh, 40xPh,
100xPh (immersione
ad olio)
Quintuplo
rovesciato
Sistema di messa a fuoco
macro e micrometrica
coassiale con dispositivo
di blocco
Per contrasto di
fase (10x, 40x,
100x), campo
scuro (dry),
campo chiaro
X-LEDTM, con
controllo della
luminosità
B-352A
Binoculare
girevole a
Grande campo
360°
,
10X / 20 mm
inclinato 30°
Acromatici
4x, 10x, 40x, 100x
(immersione ad
olio)
B-353A
Trinoculare
girevole a
Grande campo
360°
,
10X / 20 mm
inclinato 30°
B-352PL
Revolver
Doppio strato con traslatore
scorrevole, 160x142mm,
traslazione 76x52
Doppio strato con traslatore
scorrevole, 160x142mm,
traslazione 76x52
Doppio strato con traslatore
scorrevole, 160x142mm,
traslazione 76x52
X-LEDTM, con
controllo della
luminosità
Pag 29
Serie B-350 - Accessori
M-301
M-302
M-303
M-005
M-310
M-311
M-312
M-313
M-314
M-315
M-320
M-321
M-322
M-323
M-324
M-325
M-330
M-331
M-332
M-333
M-334
M-340
M-341
M-342
M-350
M-351
M-352
M-353
Oculare high-point WF10x/20mm
Oculare high-point WF16x/12mm
Oculare micrometrico high-point WF10x/20mm
Oculare micrometrico EWF10x/20mm
Obiettivo acromatico 4x/0.10
Obiettivo acromatico 10x/0.25
Obiettivo acromatico 20x/0.40
Obiettivo acromatico 40x/0.65
Obiettivo acromatico 60x/0.80
Obiettivo acromatico 100x/1.25 (oil)
Obiettivo planacromatico 4x/0.10
Obiettivo planacromatico 10x/0.25
Obiettivo planacromatico 20x/0.40
Obiettivo planacromatico 40x/0.65
Obiettivo planacromatico 60x/0.80
Obiettivo planacromatico 100x/1.25 (oil)
Obiettivo IOS planacromatico 4x/0.10
Obiettivo IOS planacromatico 10x/0.25
Obiettivo IOS planacromatico 20x/0.40
Obiettivo IOS planacromatico 40x/0.65
Obiettivo IOS planacromatico 100x/1.25 (oil)
Obiettivo planacromatico per contrasto di fase 10x/0.10
Obiettivo planacromatico per contrasto di fase 40x/0.65
Obiettivo planacromatico per contrasto di fase 100x/1.25(oil)
Obiettivo IOS planacromatico per contrasto di fase 10x/0.25
Obiettivo IOS planacromatico per contrasto di fase 20x/0.40
Obiettivo IOS planacromatico per contrasto di fase 40x/0.65
Obiettivo IOS planacromatico per contrasto di fase 100x/1.25 (oil)
M-360
M-361
M-362
M-363
M-364
M-173
M-365
M-366
M-031
M-974
M-976
M-978
M-988
M-069
M-666
Set completo per contrasto di fase con obiettivi PLAN 10x, 40x, 100x.
Con condensatore per campo oscuro
Set completo per contrasto di fase con obiettivi IOS E-PLANi 10x, 20x, 40x, 100x
Set per luce polarizzata (solo filtri)
Tavolo ruotante per luce polarizzata
Condensatore a campo oscuro per obiettivi a secco
Adattatore per macchine reflex con sensore APS-C
Adattatore per macchine fotografiche reflex
Adattatore per telecamere CCD
Copertina antipolvere tipo 3
Filtro blu diametro 32 mm
Filtro verde diametro 32 mm
Filtro giallo diametro 32 mm
Filtro diffusore smerigliato diametro 32 mm
Pacchetto batterie con pannello solare
Tavolo riscaldante con ragolatore di temperatura digitale
Batteria a energia solare
Batteria ricaricabile ai polimeri di litio - Capacità: 2000 mAh
Voltaggio di uscita: 5,5 Vdc - Dimensioni: 110x60x15mm
Autonomia: 2,5 ore alla massima intensità
Modalità di ricarica: con pannello solare (12h) o con alimentatore incluso (6h)
B-353PLi
