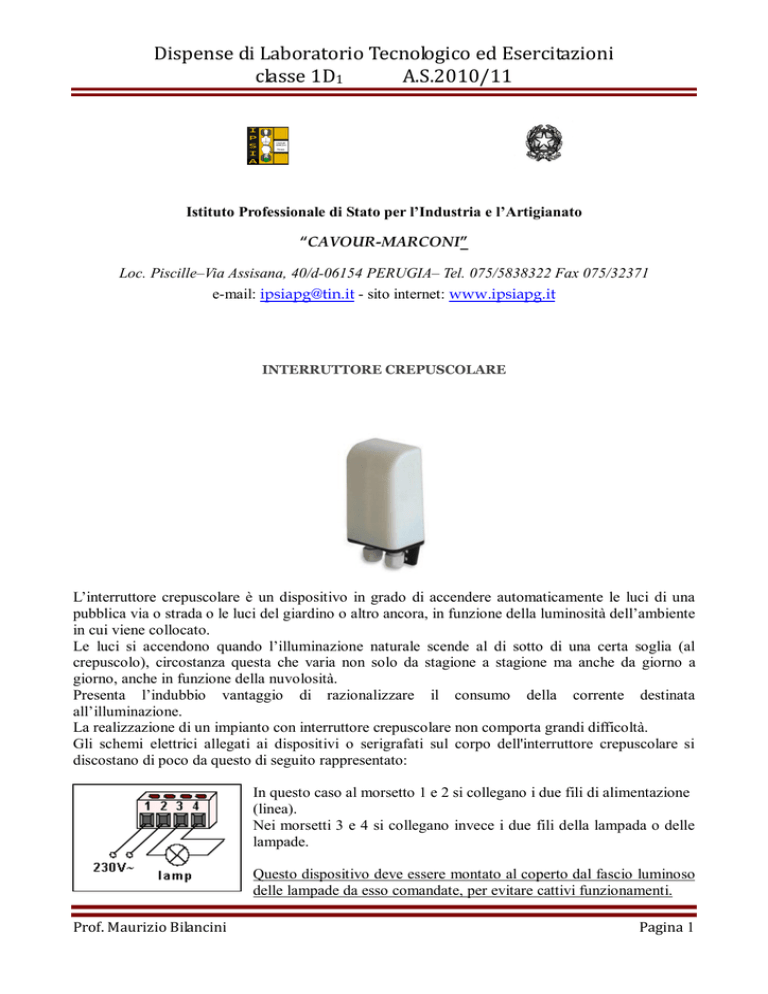

INTERRUTTORE CREPUSCOLARE
L’interruttore crepuscolare è un dispositivo in grado di accendere automaticamente le luci di una
pubblica via o strada o le luci del giardino o altro ancora, in funzione della luminosità dell’ambiente
in cui viene collocato.
Le luci si accendono quando l’illuminazione naturale scende al di sotto di una certa soglia (al
crepuscolo), circostanza questa che varia non solo da stagione a stagione ma anche da giorno a
giorno, anche in funzione della nuvolosità.
Presenta l’indubbio vantaggio di razionalizzare il consumo della corrente destinata
all’illuminazione.
La realizzazione di un impianto con interruttore crepuscolare non comporta grandi difficoltà.
Gli schemi elettrici allegati ai dispositivi o serigrafati sul corpo dell'interruttore crepuscolare si
discostano di poco da questo di seguito rappresentato:
In questo caso al morsetto 1 e 2 si collegano i due fili di alimentazione
(linea).
Nei morsetti 3 e 4 si collegano invece i due fili della lampada o delle
lampade.
Questo dispositivo deve essere montato al coperto dal fascio luminoso
delle lampade da esso comandate, per evitare cattivi funzionamenti.
Prof. Maurizio Bilancini
Pagina 1
Dispense di Laboratorio Tecnologico ed Esercitazioni
classe 1D1
A.S.2010/11
Note tecniche.
Gli interruttori crepuscolari sono accompagnati da note tecniche che non devono essere ignorate.
La più importante è il valore della potenza massima applicabile (Watt).
Per non danneggiare i contatti del microrelè contenuto all'interno del crepuscolare si consiglia di
tenersi ben al disotto del valore dichiarato nelle specifiche tecniche, soprattutto se si utilizzano
lampade a basso consumo o tubi fluorescenti.
Per comandare una lampada di grande potenza, o un buon numero di piccole lampade è opportuno
realizzare un circuito di potenza con un relè o un contattore.
Molti modelli sono provvisti di un trimmer di regolazione per tarare la soglia di intervento e da un
led che segnala lo stato di eccitazione del relè interno.
Per effettuare la prova di funzionamento nelle ore diurne e sufficiente oscurare il crepuscolare.
Tutti i crepuscolari sono muniti di un circuito di ritardo che funziona sia in fase di accensione che di
spegnimento; questo serve per evitare che se di notte un fascio luminoso (ad esempio il faro di un
motorino) investe accidentalmente l’interruttore crepuscolare, le luci si spengano.
Quindi una volta coperto con il panno, bisogna aspettare circa 30-60 sec. prima di mettere in dubbio
i collegamenti effettuati.
Esempio pratico di montaggio
