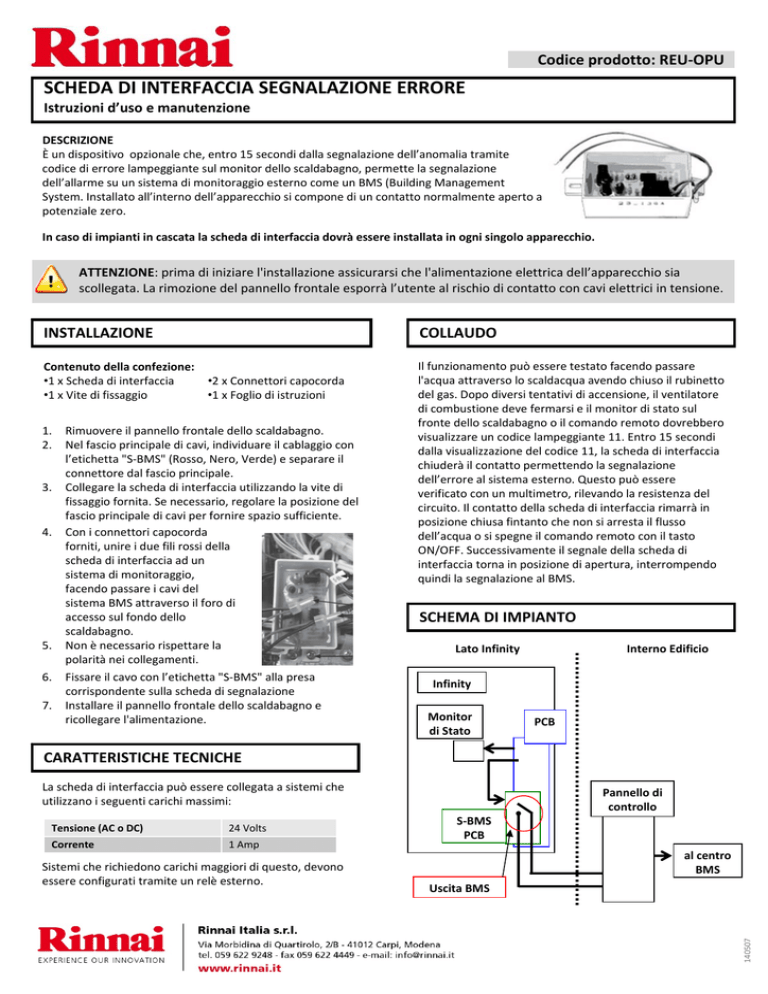

scheda tecnica REU-OPU

Codice prodotto: REU‐OPU
SCHEDA DI INTERFACCIA SEGNALAZIONE ERRORE
Istruzioni d’uso e manutenzione
DESCRIZIONE
È un dispositivo opzionale che, entro 15 secondi dalla segnalazione dell’anomalia tramite codice di errore lampeggiante sul monitor dello scaldabagno, permette la segnalazione dell’allarme su un sistema di monitoraggio esterno come un BMS (Building Management System. Installato all’interno dell’apparecchio si compone di un contatto normalmente aperto a potenziale zero. In caso di impianti in cascata la scheda di interfaccia dovrà essere installata in ogni singolo apparecchio.
ATTENZIONE: prima di iniziare l'installazione assicurarsi che l'alimentazione elettrica dell’apparecchio sia scollegata. La rimozione del pannello frontale esporrà l’utente al rischio di contatto con cavi elettrici in tensione.
INSTALLAZIONE
Contenuto della confezione:
•1 x Scheda di interfaccia
•1 x Vite di fissaggio
1.
2.
3.
4.
5.
6.
7.
COLLAUDO
•2 x Connettori capocorda
•1 x Foglio di istruzioni
Rimuovere il pannello frontale dello scaldabagno.
Nel fascio principale di cavi, individuare il cablaggio con l’etichetta "S‐BMS" (Rosso, Nero, Verde) e separare il connettore dal fascio principale. Collegare la scheda di interfaccia utilizzando la vite di fissaggio fornita. Se necessario, regolare la posizione del fascio principale di cavi per fornire spazio sufficiente.
Con i connettori capocorda forniti, unire i due fili rossi della scheda di interfaccia ad un sistema di monitoraggio, facendo passare i cavi del sistema BMS attraverso il foro di accesso sul fondo dello scaldabagno. Non è necessario rispettare la polarità nei collegamenti.
Fissare il cavo con l’etichetta "S‐BMS" alla presa corrispondente sulla scheda di segnalazione
Installare il pannello frontale dello scaldabagno e ricollegare l'alimentazione.
Il funzionamento può essere testato facendo passare l'acqua attraverso lo scaldacqua avendo chiuso il rubinetto del gas. Dopo diversi tentativi di accensione, il ventilatore di combustione deve fermarsi e il monitor di stato sul fronte dello scaldabagno o il comando remoto dovrebbero visualizzare un codice lampeggiante 11. Entro 15 secondi dalla visualizzazione del codice 11, la scheda di interfaccia chiuderà il contatto permettendo la segnalazione dell’errore al sistema esterno. Questo può essere verificato con un multimetro, rilevando la resistenza del circuito. Il contatto della scheda di interfaccia rimarrà in posizione chiusa fintanto che non si arresta il flusso dell’acqua o si spegne il comando remoto con il tasto ON/OFF. Successivamente il segnale della scheda di interfaccia torna in posizione di apertura, interrompendo quindi la segnalazione al BMS.
SCHEMA DI IMPIANTO
Lato Infinity
Interno Edificio
Infinity
Monitor di Stato
PCB
CARATTERISTICHE TECNICHE
La scheda di interfaccia può essere collegata a sistemi che utilizzano i seguenti carichi massimi:
24 Volts
Corrente
1 Amp
Sistemi che richiedono carichi maggiori di questo, devono essere configurati tramite un relè esterno.
S‐BMS PCB
al centro BMS
Uscita BMS
140507
Tensione (AC o DC) Pannello di controllo
Codice prodotto: REU‐OPU
SCHEDA DI INTERFACCIA SEGNALAZIONE ERRORE
Istruzioni d’uso e manutenzione
CODICI DI ERRORE
Codici di errore ‐ generali
Quando si verifica un errore lo scaldabagno si arresterà.
La maggior parte degli errori si resetta quando il flusso d'acqua si ferma, chiudendo i rubinetti, arrestando la circolazione della pompa, ove presente, e / o spegnendo il comando remoto. Codice di errore LC [LC = Allerta Calcare]
Questo codice di errore non impedisce il funzionamento dell'unità ma avvisa l’utente che è necessario eseguire una manutenzione con urgenza. In presenza di un codice LC con comando remoto acceso la scheda di interfaccia rimarrà sempre in posizione chiusa segnalando l’allarme. Con comando remoto spento l’interruttore di manutenzione si riporterà in posizione aperta.
Flusso d’acqua adeguato*
Attivazione o
Comando remoto acceso
Flusso d’acqua adeguato*
Attivazione
Inizio combustione
Nessun flusso d’acqua o Comando remoto spento
ERRORE
«Allerta Calcare»
rilevato
Errore
riscontrato
La relazione tra gli errori indicati dalla scheda di interfaccia ed i codici visualizzati sul monitor di stato sulla parte anteriore dello scaldabagno e sul comando remoto sono indicati nei diagrammi di seguito rappresentati:
Visualizzato
Comando remoto
Non visualizzato
Monitor di stato
Visualizzato
Non visualizzato
Chiuso
Comando remoto
Monitor di stato
Non visualizzato
Non visualizzato
Visualizzato
Visualizzato
Comando remoto spento
Nessun flusso d’acqua
LC
(Allerta Calcare)
Inizio combustione
Nessun flusso d’acqua
Interruttore di manutenzione
Aperto
«LC» e «Set Temp»
lampeggiano alternativamente
Solo «LC»
lampeggia
«LC» e «Set Temp»
lampeggiano alternativamente
Solo «LC»
lampeggia
Chiuso
Interruttore di manutenzione
Aperto
140507
* La portata del flusso d’acqua dipende dal modello dell’apparecchio.
INSTALLAZIONE PER APPARECCHI IN CASCATA
In caso di impianti in cascata con apparecchi professionali la scheda di interfaccia dovrà essere installata in ogni singolo apparecchio. E’ possibile collegare in parallelo tutte le uscite del segnale provenienti dai singoli apparecchi ad un unico sistema di controllo alimentato 0‐24V.
Quando il contatto di un singolo apparecchio si chiuderà il sistema invierà il segnale di anomalia al sistema di controllo esterno.
ATTENZIONE: prima di iniziare l'installazione assicurarsi che l'alimentazione elettrica dell’apparecchio sia scollegata. La rimozione del pannello frontale esporrà l’utente al rischio di contatto con cavi elettrici in tensione.
SCHEMA DI IMPIANTO
Esempio di collegamento con 5 apparecchi:
Pannello di controllo
al centro BMS Alimentazione 0‐24V
