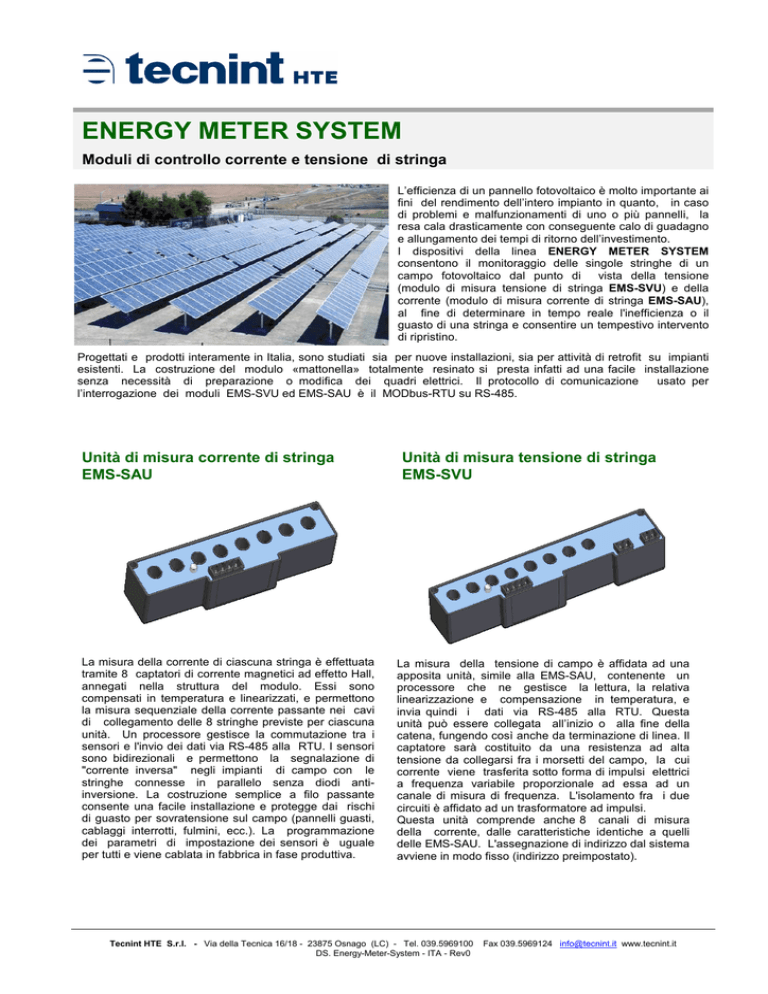

ENERGY METER SYSTEM
Moduli di controllo corrente e tensione di stringa
L’efficienza di un pannello fotovoltaico è molto importante ai
fini del rendimento dell’intero impianto in quanto, in caso
di problemi e malfunzionamenti di uno o più pannelli, la
resa cala drasticamente con conseguente calo di guadagno
e allungamento dei tempi di ritorno dell’investimento.
I dispositivi della linea ENERGY METER SYSTEM
consentono il monitoraggio delle singole stringhe di un
campo fotovoltaico dal punto di vista della tensione
(modulo di misura tensione di stringa EMS-SVU) e della
corrente (modulo di misura corrente di stringa EMS-SAU),
al fine di determinare in tempo reale l'inefficienza o il
guasto di una stringa e consentire un tempestivo intervento
di ripristino.
Progettati e prodotti interamente in Italia, sono studiati sia per nuove installazioni, sia per attività di retrofit su impianti
esistenti. La costruzione del modulo «mattonella» totalmente resinato si presta infatti ad una facile installazione
senza necessità di preparazione o modifica dei quadri elettrici. Il protocollo di comunicazione
usato per
l’interrogazione dei moduli EMS-SVU ed EMS-SAU è il MODbus-RTU su RS-485.
Unità di misura corrente di stringa
EMS-SAU
La misura della corrente di ciascuna stringa è effettuata
tramite 8 captatori di corrente magnetici ad effetto Hall,
annegati nella struttura del modulo. Essi sono
compensati in temperatura e linearizzati, e permettono
la misura sequenziale della corrente passante nei cavi
di collegamento delle 8 stringhe previste per ciascuna
unità. Un processore gestisce la commutazione tra i
sensori e l'invio dei dati via RS-485 alla RTU. I sensori
sono bidirezionali e permettono la segnalazione di
"corrente inversa" negli impianti di campo con le
stringhe connesse in parallelo senza diodi antiinversione. La costruzione semplice a filo passante
consente una facile installazione e protegge dai rischi
di guasto per sovratensione sul campo (pannelli guasti,
cablaggi interrotti, fulmini, ecc.). La programmazione
dei parametri di impostazione dei sensori è uguale
per tutti e viene cablata in fabbrica in fase produttiva.
Unità di misura tensione di stringa
EMS-SVU
La misura della tensione di campo è affidata ad una
apposita unità, simile alla EMS-SAU, contenente un
processore che ne gestisce la lettura, la relativa
linearizzazione e compensazione in temperatura, e
invia quindi i dati via RS-485 alla RTU. Questa
unità può essere collegata all’inizio o alla fine della
catena, fungendo così anche da terminazione di linea. Il
captatore sarà costituito da una resistenza ad alta
tensione da collegarsi fra i morsetti del campo, la cui
corrente viene trasferita sotto forma di impulsi elettrici
a frequenza variabile proporzionale ad essa ad un
canale di misura di frequenza. L'isolamento fra i due
circuiti è affidato ad un trasformatore ad impulsi.
Questa unità comprende anche 8 canali di misura
della corrente, dalle caratteristiche identiche a quelli
delle EMS-SAU. L'assegnazione di indirizzo dal sistema
avviene in modo fisso (indirizzo preimpostato).
Tecnint HTE S.r.l. - Via della Tecnica 16/18 - 23875 Osnago (LC) - Tel. 039.5969100
DS. Energy-Meter-System - ITA - Rev0
Fax 039.5969124 [email protected] www.tecnint.it
ENERGY METER SYSTEM
Moduli di controllo corrente e tensione di stringa
EMS-SAU - Unità di misura corrente di stringa (Versioni a 4 o 8 canali)
Alimentazione
24Vdc ±10%– 1W, SELV con terra sul negativo.
Protezione interna con PTC 0.5A
Porte I/O
Porta di comunicazione RS-485 verso la RTU/PLC
Nr 2 ingressi digitali e sensore di temperatura interno ( nella versione EMS-SAU-8-I)
Sensori
4/8 sensori ad effetto Hall
LED e Switches
1 LED Verde/Giallo/Rosso per diagnostica
Connettori
1 Morsettiera 4 poli per RS-485 e alimentazione
1 Morsettiere 4 poli per I/O digitale
Caratteristiche di
misura corrente
Meccanica
4 o 8 Canali
Portata ±15A in corrente continua per canale
Precisione ±2% del fondo scala
Velocita di lettura 100ms (per 8 canali)
Contenitore plastico in ABS, resinato con grado di protezione IP54; fissaggio libero, appeso ai cablaggi
oppure fissato con occhielli.
EMS-SVU - Unità di misura tensione di stringa (include 8 canali corrente di stringa)
Alimentazione
Caratteristiche di
misura tensione
Caratteristiche di
misura corrente
24Vdc ± 10% (da RTU) – 1W, SELV con terra sul negativo.
Protezione interna con PTC 0.5A
Sistema di misura a conversione tensione-frequenza
1 Canale lettura tensione
Portata ±1400Vdc
Precisione ± 5% fs
Velocita di lettura 10ms
8 Canali
Portata: ±15A in corrente continua per canale
Precisione: ±2% del fondo scala
Velocita di lettura:100ms (per 8 canali)
Sensori
8 sensori ad effetto Hall
2 ingressi digitali e sensore di temperatura interno (nella versione EMS-SVU-8-I)
Isolamento Tensione di
prova
4500 Vdc fra morsetti di misura e fra questi e massa della RTU
Accoppiamento tramite trasformatore d'isolamento ad impulsi
Circuito a corrente limitata (resistenza tra i morsetti 6 MOhm verso il circuito di misura, 3 MOhm da ogni lato)
Porte I/O
Porta di comunicazione RS-485 verso la RTU/PLC
LED e Switches
1 LED Verde/Giallo/Rosso per diagnostica
Connettori
1 morsettiera 4 poli per RS-485 e alimentazione
2 morsettiere 2 poli per misura tensione
Meccanica
Contenitore plastico in ABS, resinato con grado di protezione IP54; fissaggio libero, appeso ai cablaggi
oppure fissato con occhielli.
Certificazioni
Condizioni ambientali
• Progettati e costruiti in conformità alla "Guida
alla realizzazione di sistemi di generazione
fotovoltaica collegati alle reti elettriche di
Media e Bassa Tensione CEI 82-25".
•
•
•
•
•
• Marcatura CE
Temperatura di esercizio -10°C ÷ +70 °C
Temperatura di deposito -25°C ÷ +85 °C
Umidita relativa: dal 20% al 90% senza condensa
Pressione di esercizio: 69 kPa ÷ 106kPa
Pressione di deposito: 30kPa ÷ 106kPa
