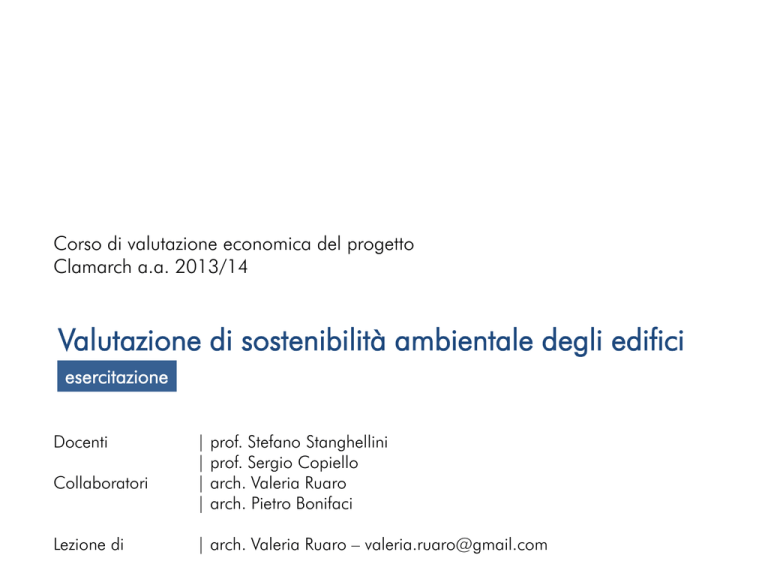

Presentazione standard di PowerPoint

Corso di valutazione economica del progetto
Clamarch a.a. 2013/14
Valutazione di sostenibilità ambientale degli edifici
esercitazione
Docenti
Collaboratori
Lezione di
| prof. Stefano Stanghellini
| prof. Sergio Copiello
| arch. Valeria Ruaro
| arch. Pietro Bonifaci
| arch. Valeria Ruaro – [email protected]
Comune: Schio (VI)
Zona: centro cittadino
Zona climatica: E
GG = 2588
Alt = 200 m slm
Situazione urbanistica
Zona: centro cittadino
Superficie lorda (S) = 140 mq
Volume (V) = 420 mc
Prestazione energetica per la climatizzazione invernale
Epi = 40 kWh/m²
D.lgs. 192/2005 – Allegato C
Si ricorda che la formula per l’interpolazione lineare è la seguente
y = [(y2-y1)(x-x1)/(x2-x1)] + y1
NB: raccomandazioni per il calcolo
Step 1 : calcolo EpiL per S/V 0,2 e S/V 0,9 nel caso di gg del progetto mediante interpolazione lineare
Step 2 : calcolo EpiL per S/V del progetto specifico mediante interpolazione lineare dei EpiL ottenuti nello Step 1
Trasmittanza periodica media del progetto
Sup. parete 1 = 60 mq
Sup. parete 2 = 84 mq
Sup. parete 3 = 60 mq
Sup. parete 4 = 84 mq
Sup. copertura = 140 mq
Sup. pavimento = 140 mq
Trasmittanza media chiusure opache / trasparenti verticali = 0,07 W/m2K
Trasmittanza media chiusure opache / trasparenti orizzontali inclinate = 0,054 W/m2K
Trasmittanza media pavimento = 0,05 W/m2K
DM 26 gennaio 2010
Fabbisogno di energia elettrica
Potenza di picco fotovoltaico istallato = 3 kW
Produzione annua di energia da fotovoltaico = 3.500 kWh
Fabbisogno di energia elettrica = 30 kWh/mq
Materiali da fonti rinnovabili
Elementi involucro opaco
Intonaco cemento e sabbia
Blocchi laterizio forati
Cartongesso
Isolante fibra naturale *
Copertura
Impermeabilizzante
Barriera al vapore
Massetto
Solaio latero-cemento
Intonaco interno
Isolante fibra naturale *
Solaio inferiore
Parquet
Barriera al vapore
Massetto
Solaio latero-cemento
Isolante fibra naturale *
* Materiale realizzato con fonti di energia rinnovabili
kg
kg
kg
kg
12.000
140.000
15.100
4.000
kg
kg
kg
kg
kg
kg
4.000
2.400
10.800
90.000
9.980
2.300
kg
kg
kg
kg
kg
3.500
2.400
48.000
90.000
2.300
NB : nella costruzione non sono stati impiegati materiali da riciclo
Soluzioni tecnologiche innovative
Impianto di
riscaldamento
invernale di tipo
radiante a pavimento
con fluido
termovettore che
opera a basse
temperature
(< 40 °C)
Sono state adottate
strategie per ridurre
l'esposizione ai campi
magnetici a
frequenza industriale.
Non sono presenti
nelle vicinanze
sorgenti di campo
magnetico a
frequenza industriale.
