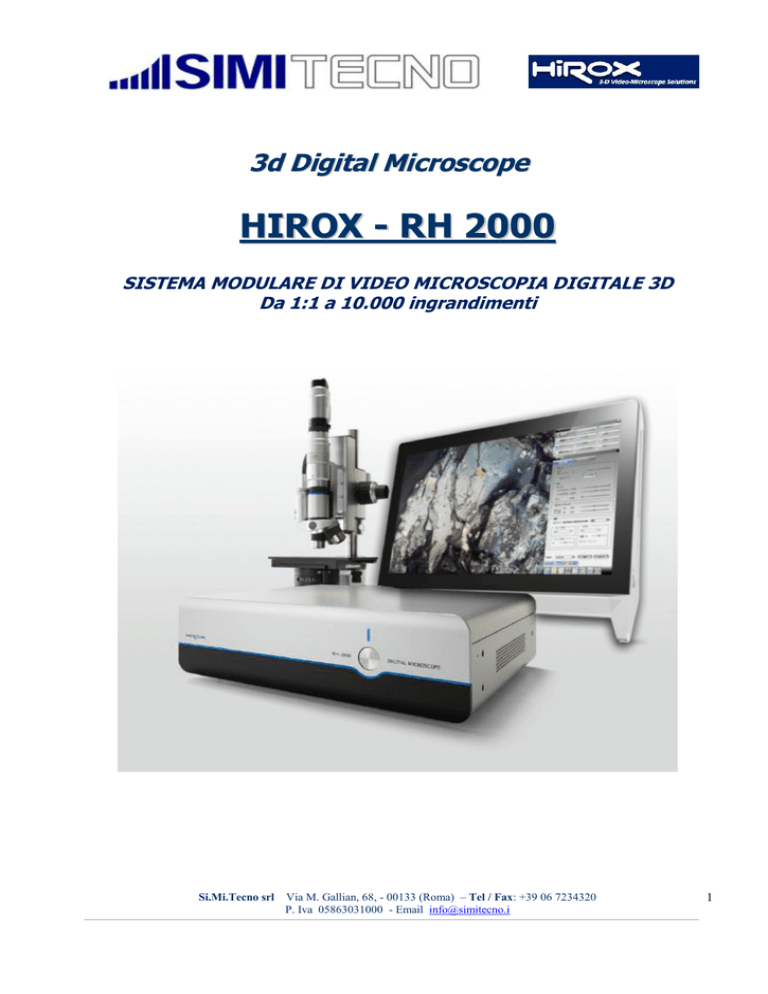

3d Digital Microscope
HIROX - RH 2000
SISTEMA MODULARE DI VIDEO MICROSCOPIA DIGITALE 3D
Da 1:1 a 10.000 ingrandimenti
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
1
HIROX “UNIQUE CONCEPT”
Hirox RH-2000 è la soluzione di microscopia più totale e flessibile al mondo !
La modularità ed intercambiabilità di numerosi corpi microscopio ed innumerevoli dispositivi ottici, permettono
al sistema di affrontare le più varie e complesse applicazioni, da 1:1 a 10.000 ingrandimenti!!
Le ottiche angolate motorizzate a 360°, il corpo microscopio a revolver , le ottiche sganciabili da stativo per
ispezioni di pezzi di grandi dimensioni o direttamente sul campo , la possibilità di collegamento ad endoscopi
per ispezioni interne, l’utilizzo con stativi inclinabili e tavolini motorizzati a scansione automatica ed il software
di ricostruzione multi focale e misurazione 3d di profili, rugosità e volumi di qualsiasi tipo di oggetto , rende
HIROX senza dubbio il sistema più completo e flessibile al mondo di ispezione e misura , nel settore della
microscopia ed analisi dei materiali
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
2
Osservazioni – Videoregistrazioni - Analisi Morfologiche
Misure Dimensionali e Tridimensionali – Auto Report
Per talune applicazioni può essere impiegato con particolare efficacia in alternativa al microscopio confocale, al
microscopio metrologico, al proiettore di profili, al microscopio elettronico, al microscopio comparatore forense
per applicazioni balistiche, toolmarks, etc.), a profilometri e rugosimetri a contatto, etc.
Grazie alla sua modularità, flessibilità ed espandibilità, lo strumento puo’ essere configurato per molteplici
metodologie di osservazione (luce riflessa, trasmessa, radente, campo chiaro, scuro, polarizzazione,
contrasto interferenziale, fluorescenza, etc.) ed essere quindi agevolmente adattabile alle mutabili condizioni
ed esigenze operative di qualsiasi settore applicativo, per attività di laboratorio, ricerca e sviluppo, failure
analysis, controlli non distruttivi in situ, automazione dei controlli visivi, controlli di processo, etc..
Hirox si rivela un “tool” insostituibile ove siano richieste prestazioni eccezionali in termini di qualità
dell’immagine, ergonomia strumentale, particolari tecniche di illuminazione, distanza di lavoro, profondità di
campo, risoluzione, esteso range di ingrandimenti, angoli di visione variabili (assiale, obliqua, laterale, etc.)
, portatilità e specifiche esigenze di ispezione in aree difficilmente accessibili con strumenti ottici tradizionali.
La possibilità di videoregistrare digitalmente ad alto ingrandimento ed elevata risoluzione (FULL HD) la
struttura superficiale di oggetti di qualunque forma e dimensione, eventi dinamici, di analizzare, elaborare e
memorizzare superfici tridimensionali in modalità quantitativa (matrici xyz), unitamente alle funzioni di
esportazione dell’immagine sotto forma di matrice numerica (file CSV,) aprono nuovi spazi applicativi delle
tecniche di indagine ottica, rappresentando un nuovo standard di valutazione oggettiva , misurabile
tridimensionalmente, univoca, ripetibile, dei controlli visivi non distruttivi.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
3
IMPORTANTI REFERENZE
Utenti “market leaders” Italiani e Multinazionali
In qualità di distributore esclusivo del sistema HIROX e sulla base di una pluriennale attività di
sperimentazione in variegati settori ed in applicazioni molto specifiche, La Si.Mi.Tecno può garantire la
completa fruibilità delle potenzialità di impiego del sistema ed il trasferimento del Know How acquisito nella
cooperazione con i propri importanti Clienti per una serie di sviluppi tecnologici che Hirox grazie alla sua
flessibilità ed adattabilità puo’ consentire.
Primarie Società di servizi, Industrie manifatturiere, Università, Enti di Ricerca … lo hanno acquistato dopo aver
individuato le esclusive funzionalità atte a risolvere problematiche complesse, non affrontabili con microscopi
tradizionali e lo utilizzano con successo grazie al supporto costante e personalizzato dei ns. Specialisti che
hanno messo a disposizione il proprio supporto e l’assistenza del Costruttore per la messa a punto di
metodologie innovative di indagine.
Di seguito una panoramica di referenze di alcuni tra i più importanti Clienti Italiani che utilizzano a pieno
regime il Video Microscopio digitale 3D Hirox per indagini di routine, misure e failure analysis, controllo qualità,
processi produttivi, monitoraggio di superfici in situ, caratterizzazione dei materiali e controllo automatico di
microcomponenti, monitoraggio di impianti e per attività di ricerca e sviluppo, Fem analysis, CAD , etc.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
4
UNITA’ DI CONTROLLO - MAIN UNIT RH -2000
In qualità di distributore esclusivo del sistema HIROX e sulla base di una pluriennale attività di
sperimentazione in variegati settori ed in applicazioni molto specifiche, La Si.Mi.Tecno può garantire la
completa fruibilità delle potenzialità di impiego del sistema ed il trasferimento del Know How acquisito nella
cooperazione con i propri importanti Clienti per una serie di sviluppi tecnologici che Hirox grazie alla sua
flessibilità ed adattabilità puo’ consentire.
Primarie Società di servizi, Industrie manifatturiere, Università, Enti di Ricerca … lo hanno acquistato dopo aver
individuato le esclusive funzionalità atte a risolvere problematiche complesse, non affrontabili con microscopi
tradizionali e lo utilizzano con successo grazie al supporto costante e personalizzato dei ns. Specialisti
Nuovo sensore CMOS 2.38 Megapixel e
100 Frame al secondo !
Hirox RH-2000 monta lo stato dell’arte dei sensori CMOS con una risoluzione di
2.38 Megapixel, pari a 1920x1200 Pixel , superiore al FULL HD
Con 50 fotogrammi al secondo a piena risoluzione e 100 fotogrammi al secondo
al 50% della risoluzione Hirox utilizza il più veloce campionamento on-screen
ratio oggi disponibile a livello internazionale.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
5
Dispositivo di illuminazione Led ad alta intensità
Utilizzando LED ad alta intensità ed ottiche molto performanti si ottengono
immagini di spettacolare nitidezza. Il LED ad alta intensità della nuova
sorgente di luce integrata nella Main Unit fornisce una temperatura colore
di 5700K, molto vicina alla temperatura colore della luce diurna (5500K). Si
ottengono così immagini dei campioni con fedele colorimetria, nonché una
illuminazione completa e immediata senza alcun tempo di riscaldamento.
La sorgente di luce , ha una vita media di 30.000 ore, equivalente a oltre 14
anni di utilizzo
Opzionale – Illuminazione UV
Illuminatore con lampada di Wood per CND di polveri magnetiche fluorescenti
Generalmente utilizzato con il corpo microscopio MACRO e OTTICA ROTANTE (ingr. 20÷800 x) e stativo
inclinabile per poter disporre l’obbiettivo nella posizione e lungo la direzione d’osservazione migliore.
L’illuminazione può essere condotta dal cavo luce direzionato verso la superficie e nel modo più efficace
rispetto allo sviluppo delle discontinuità superficiali: le osservazioni migliori si realizzano con luce quasi radente
e diretta normalmente al difetto.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
6
Funzioni principali di “Real Time Image Processing”
EDP (Enhanced Digital Processing)
Il monitor Multiscreen consente di visulalizzare in anteprima su diversi quadranti le regolazioni di acquisizione
delle immagini prima di elaborare o salvare un'immagine. Diverse opzioni sono disponibili per ampliare
ulteriormente le funzioni di image processing e per enfatizzare le aree o singoli pixel di interesse.
Le funzioni di image processing sono fruibili sia in acquisizione live che sui modelli 3D.
3D-HDR : Drill end
3D-Anti-Halation : Chip resistor
Anti-Vibration (stabilizzazione della camera)
Alcuni ambienti di lavoro con macchinari e strumenti possono causare livelli costanti di vibrazioni che
influiscono sulla qualità delle immagini, soprattutto ad alti ingrandimenti e impediscono l’esecuzione di
fotografie, riprese dinamiche perfettamente a fuoco e misure ad alta risoluzione.
Hirox ha risolto brillantemente questo problema, non soltanto dotando lo stativo di opportuni dispositivi
antivibranti ma sviluppando un nuovo sistema dinamico di acquisizione della telecamera che elimina
totalmente l’effetto movimento dei singoli pixels migliorarndo ulteriormente le possibilità di impiego del
videomicroscopio in condizioni avverse.
Cutting Tool
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
7
Auto focus
Dispositivo elettronico di messa a fuoco automatico “one click”
Un vantaggio fondamentale del nuovo Videomicroscopio Digitale 3D Hirox è la capacità di mettere
rapidamente a fuoco un’immagine tridimensionale sia in modalità manuale che automatica.
La velocità e l’accuratezza di Messa a fuoco automatica di “n” piani focali
è fornita dal controllo in tempo reale da parte del processore GENEX del
dispositivo motorizzato dell’asse Z , l’accuratezza è garantita da un
encoder ad alta risoluzione in grado di leggere incrementi a partire da
0,05 micron .
L’autofocus è determinante anche in caso di scansioni di grandi superfici
ad es. con tavolini di traslazione XY di componenti con molti piani focali; l’
operatore previo una prima ispezione qualitativa può arbitrariamente
scegliere i piani focali dell’immagine di maggiore
interesse dei quali
ottenere il massimo contrasto.
In modalità manuale tutto ciò che si deve fare è un doppio clic sul punto
desiderato, la velocità di refresh del monitor e il processore ad alta
velocità fanno il resto.. selezionando automaticamente il punto di messa
a fuoco ottimale per ciascun pixel dell’immagine, calcolato da sofisticati
algoritmi sviluppati da Hirox sulla base delle variabili dinamiche HIS
dell’immagine su oltre 16 milioni di colori
ZOOM digitale per collimazioni di precisione
Utilizzando il tempo reale la funzione di zoom digitale, l'utente può migliorare la visione di piccoli pixel per
individuare ad es. il bordo di un componente cui riferirsi per effettuare una misurazione esatta, aumentando
l'accuratezza e la coerenza.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
8
Software di Analisi di Immagini
Misure bidimensionali
Il modulo software per misure dimensionali 2D è di facile e intuitivo utilizzo; consente l’esecuzione di qualsiasi
tipo di misura 2D in tempo reale alla risoluzione desiderata : lunghezza, distanza, area, perimetro, diametri,
angoli etc. possono essere misurati con la collimazione di linee o cursori in overlay sull’immagine mediante
operazioni con il mouse o tastiera. Inoltre, i risultati ottenuti possono essere salvati in overlay sull'immagine in
acquisizione o come file CSV per successivi calcoli, comparazioni ed elaborazioni statistiche
Auto Multi Focus
Quick 3D – Scansione multifocale con “one click”
Per realizzare un’immagine multifocale 3D è sufficiente toccare il touch screen del pannello di controllo remoto
perché l’asse Z si sposti verso l’alto e verso il basso per catturare le estremità di un componente che si
desidera visualizzare come unica immagine, sia per documentare in modo ottimale gli oggetti nella loro
tridimensionalità che per rilevare i livelli di ciascun piano focale allo scopo di misurarne profili e altezze.
Per ottenere una immagine 3D è quindi sufficiente indicare il piano di fondo più a fuoco , e lasciare che il
sistema faccia automaticamente il resto; il software consente la possibilità di posizionare linee e cursori in
overlay all’immagine visualizzando il profilo della superficie lungo sezioni impostate dall’utente e l’altezza
relativa a ciascun singolo pixel.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
9
Software 3D
Analisi topografica delle superfici
Il potente software 3D utilizza una procedura di scansione multifocale
attraverso la movimentazione motorizzata dell’ asse di messa a fuoco (Z)
(auto-multi-focus).
E’ così possibile memorizzare una serie di piani focali ed ottenere una loro
nitida sovrapposizione allo scopo di visualizzare immagini tridimensionali di
grande impatto visivo e accurate valutazioni qualitative delle superfici.
Contemporaneamente alla scansione, l’encoder in dotazione al dispositivo
motorizzato di messa a fuoco rileva gli spostamenti lungo l’asse Z e visualizza
l’altezza di ogni piano focale (è possibile memorizzare fino a 256 piani focali
con una risoluzione max di 0,5 micron) con il risultato finale di una immagine
3D (tipo CAD), come nuvola di punti nuvola di punti (wire frame) e
pseudocolori (mappe a colori delle altezze).
Possono quindi essere misurate altezze e profondità puntuali o su sezioni
(profilometria 3D) e i dati dimensionali vengono salvati in file .CSV per
successive operazioni di reverse engineering e indagini strutturali (per es.
FEM analisi ad elementi finiti).
Profilometria | Misure di altezze e volume
Misura del Volume
I dati relativi ad altezze, aree e profondità consentono inoltre la misurazione del volume
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
10
Elaborazioni 3D
Microscansioni multifocali di superfici per modellazione 3D
La nuova generazione di stativo motorizzato e codificato
sull’asse Z con corsa di traslazione di 30 mm e risoluzione di
0,05 micron (assi XY motorizzabili in opzione) consente rapide
scansioni tridimensionali della superficie e ricostruzioni di
immagini multifocali triangolabili, con le quali è possibile
eseguire una numerosa serie di misurazioni 3D, oltre a salvare
le immagini e i dati in vari formati e per varie modalità di
consultazione (osservazione 3D, a pseudocolori, a nuvola di
punti e matrice numerica in formato CSV per post elaborazioni,
statistiche, simulazioni (FEM) e comparazioni CAD
Illuminazione Pulsata (Flashlight)
L’illuminazione è regolabile mediante i dispositivi ottici e modulata
digitalmente dopo la scansione in modo da ottenere immagini 3D
equilibrate con distribuzione dell’intensità della luce riflessa dal
campione ottimizzata in considerazione della variabile riflettività dei
piani focali in funzione della distanza di lavoro e della combinazione
ottica in uso (coassiale, obliqua, a luce radente, a fasci incrociati,
etc.) .
La forma della superficie, il profilo lungo sezioni determinate dall’operatore e valori ripetibili di rugosità
secondo gli standard internazionali sono misurabili mediante una singola acquisizione multifocale.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
11
E-Tiling “Mosaico”
Software per la costruzione di un mosaico di immagini multiple
Il modulo software E-TILING permette di acquisire l’immagine completa di un campione ad alti ingrandimenti
su più campi visivi in modalità manuale “mosaico” sia in 2d che in 3d.
E’ possibile selezionare manualmente i campi di interesse e di collimarli in modo semplice e veloce con i campi
adiacenti senza possibilità di errore grazie ad un allarme software che indica un errore di collimazione con
colore rosso.
STU-AS – 3D Auto-Stitching per mosaico di grandi superfici
Con questo Modulo HIROX si trasforma in un potente microscanner
in grado di acquisire grandi formati e ricostruirli in unico file 2Do
3D.
L’immagine 2D viene acquisita semplicemente muovendo con
fluidità l’oggetto tramite il tavolino xy a scorrimento manuale ,
l’immagine 3D richiede una sosta di qualche secondo per ogni
campo inquadrato e la memorizzazione della nuvola di punti xyz dei
vari piani focali mediante lo spostamento dell’asse motorizzato di
messa fuoco “Z” .
L’immagine finale 3D ricostruita, composta da “n” campi visivi collegati con elevata precisione è misurabile in
modalità 2D/3D lungo tutta la sua estensione.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
12
Misure di Rugosità
Ra – Rz – Sa
Il modulo software WR-3D permette di effettuare l’analisi di Rugosità delle superfici secondo le normative JIS
B 0601-2001 su “n” linee (RA, RZ..), su un area (SA) e su tutta una superficie dopo scansione 3D
Rugosità Lineare
Rugosità su un Area
Rugosità sull’intera immagine
WinROOF-Roughness si riferisce alle normative JIS (2001), le misure effettuate pertanto sono relative ai valori
: Ra - Rz - Rq - Rsk - Rku - Rt - RS - Rc - Rsm – Rmr
Il menù propone all’operatore i parametri di cut off e fornisce le opzioni di impostazione necessarie per una
misura ripetibile ed esente da errori di riflettività mediante una serie di regolazioni automatiche e manuali di
contrasto, luminosità, angolo di incidenza della luce che permettono di migliorare le analisi effettuate.
Durante l’esecuzione delle scansioni e delle misure il programma di autoreport viene automaticamente redatto
dal sistema con tutte le informazioni utili ad identificare il materiale, le misure eseguite e le normative di
riferimento.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
13
Corpi Microscopio Principali
Sistema ottico universale, modulare, liberamente configurabile
Ogni singolo dispositivo è stato studiato per rispondere a specifiche modalità di osservazione; le numerose
possibili combinazioni consentono di configurare lo strumento “ad hoc”, in funzione delle esigenze di
illuminazione, ispezione e misurazione. I vari corpi ottici principali (rapidamente intercambiabili), dotati di
variatore zoom con encoder di autocalibrazione (opzionale) e interfacciabili con una grande varietà di
obiettivi parafocali e telecentrici, consentono di operare in una estesa gamma di ingrandimenti per macro e
micro ispezioni (da 1:1 a 10.000 X) con forte potere risolutivo e notevole profondità di campo.
Corpo Microscopio “Manuale portatile” MXB - 2016Z
PER ISPEZIONI A CONTATTO E NON A CONTATTO DA 6X A 320X
Corpo Microscopio ZOOM per ispezioni a contatto con il palmo della mano
Questo obiettivo zoom ha un corpo compatto appositamente concepito per essere tenuto con la mano e
appoggiato a contatto sul pezzo da esaminare o tenuto ad una certa distanza
L’illuminatore è integrato, sono disponibili numerosi dispositivi di illuminazione e ottici opzionali che ne
consentono l’impiego in numerose applicazioni, in particolare per controlli non distruttivi in situ ed esami visivi
su componenti di grandi dimensioni non altrimenti ispezionabili con strumenti tradizionali.
Il corpo microscopio dispone di un variatore zoom per ingrandimenti da 20 a 160 x ; il range di ingrandimenti
puo’ essere modificato mediante l’integrazione di ottiche addizionali ad attacco rapido, che ne consentono l’uso
in un range da 6x a 320x. Un efficace dispositivo diffusore permette l’ispezione di superfici estremamente
riflettenti e un diaframma ottico rotante integrato consente di angolare il fascio luminoso per evidenziare in
modo ottimale le eventuali difettosità.
Modello
Lenti addizionali
Ingrandimenti
Distanza di lavoro
Campo visivo
Profondità di campo
normale
20-160x
44 mm
15,4-2 mm
13,3 -0,25 mm
Si.Mi.Tecno srl
MXB-2016Z
low
6-48x
132 mm
50,8-6,35 mm
170,45-4,20 mm
high
40-320x
20 mm
7,62-0,95 mm
3,02-0,10 mm
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
14
Il corpo Microscopio viene fornito con tre differenti dispositivi ottici
AD-2016H
AD-2016S
AD-2016SV
Adattatore per ispezioni
Non a contatto
Per illuminazione ad angolo
variabile
Adattatore per ispezioni a contatto
Accessori ottici e di illuminazione per
MXB - 2016Z
PER ISPEZIONI A CONTATTO E NON A CONTATTO
Corpo Microscopio ZOOM per ispezioni a contatto con il palmo della
mano
Questo obiettivo zoom ha un corpo compatto appositamente concepito per essere tenuto con la mano e
appoggiato a contatto sul pezzo da esaminare o tenuto ad una certa distanza
L’illuminatore è integrato, sono disponibili inoltre numerosi dispositivi di illuminazione ottici opzionali .
STU-AD2016C
osservazioni a lunga distanza di
lavoro
AD-2016LOW
Riduttore di Ingrandimenti
(6 - 48x)
AD-2016HI
Moltiplicatore di ingrandimenti
(40 - 320x)
AD-2016HIS
Illuminazione ad angolo variabile
(ingr. 40 - 320x)
AD-2016P
Polarizzatore coassiale
STU-DB
Iluminatore Dual Beam
AD-2016L
Dispositivo per visione angolata
obliqua
AD-2016LOWR
Dispositivo per visione angolata
obliqua a bassi ingrandimenti
AD-2016D
Distanziatore con filtro diffusore
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
15
Corpo microscopio MXB- 5040 RZ con testa rotante
Corpo Microscopio Universale Zoom con ottiche intercambiabili per ingrandimenti da 20 a 800 x
Questo corpo microscopio ad alte prestazioni zoom è dotato di una vasta gamma di adattatori ottici che
permettono la osservazione dei campioni da ogni direzione.
Mediante una serie di obiettivi addizionali il microscopio consente di operare in una fascia di ingrandimenti da
da 20 a 800x.
Modello
Obiettivo addizionale
Ingrandimenti
Distanza di lavoro
Campo visivo
Profondità di campo
Opzione ACS
normale
50-400x
54-2,13 mm
6,1-0,78 mm
2,7-0,08 mm
MX–5040RZ – MXG5040RZ
low
high
20-160x
100-800x
80-3,15 mm
20-0,79 mm
15,4-2,0 mm
3,05-0,39 mm
16,81-0,66 mm
0,68-0,02 mm
SI
Testa Ottica Rotante
La testa rotante motorizzata è dotata di un deviatore di visione inclinato
(ad angolazione fissa e/o variabile), che ruota di 360° sull’asse ottico
permettendo l'osservazione
dei campioni da tutte le direzioni senza
necessità di muoverli.
Questo dispositivo brevettato da Hirox rende possibile inquadrare micromacro strutture sulle pareti di componenti di geometria complessa e in zone
normalmente inaccessibili con altre tecnologie di ispezione..
L’ottica rotante inclinata è particolarmente efficace per attività di “failure
analisys” in quanto le microsuperfici vengono visualizzate con un “angolo
radente” : saldature, cricche, fessurazioni e difettologie di vario tipo vengono
evidenziate come mai con nessun altro strumento ottico.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
16
Ottiche addizionali per MX(G)-5040 RZ
Tra le principali caratteristiche del sistema modulare HIROX vi è la possibilità di cambiare radicalmente
ingrandimenti e modalità di osservazione mediante la semplice e rapida intercambiablità di ottiche e dispositivi
di illuminazione addizionali.
AD-5040HS [Incluso)
Adattatore non a contatto
AD-5040DS
Dispositivo Diffusore
AD-5040SVS
Adattatore a contatto
AD-5040LOWRS
Ottica Rotante per visione
angolata (ingr. 20 - 160x)
AD-5040HIRS
Ottica Rotante per visione
angolata (ingr. 100 - 800x)
AD-5040RVS
Ottica Rotante Obliqua ad angolo
variabile
AD-5040RVD
Ottica Rotante con diffusore
AD-5040LOWS
Ottica assiale per bassi
ingrandimenti (20-160x)
AD-5040HIS
Ottica assiale per alti
ingrandimenti (100-800x)
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
17
Ottiche addizionali per MX(G)-5040 RZ
Le ottiche intercambiabili del corpo microscopio MXG5040, consentono
ispezioni in luce riflessa, trasmessa, campo chiaro, campo scuro e
polarizzazione al contrasto desiderato grazie alla possibilità di utilizzare
percorsi a fasci incrociati.
AD-5040SS
Illuminazione ad angolo variabile
(ingr. 20-160x)
AD-5040SHIS
Illuminazione ad angolo variabile
(ingr. 100-800x)
AD-5040CS
Illuminatore coassiale
AD-5040PS
Dispositivo di Polarizzazione
AD-5040SLS
Illuminatore Laser
AD-5040VLS
Lift-Off Adapter
La possibilità di inquadrare l’oggetto in esame da qualsiasi direzione e angolazione fornisce immagini
tridimensionali di grande profondità e rende possibile l’individuazione di particolari della superficie altrimenti
invisibili con qualsiasi altro tipo di microscopio.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
18
Corpo Microscopio ad alti ingrandimenti MX(G)–10 C da 35x a
10.000x
Il microscopio ottico con il più elevato range di
ingrandimenti al mondo (35X-10.000x)
Questo corpo microscopio co-assiale verticale con elevato fattore
ZOOM (1-10) ed illuminazione integrata può essere utilizzato in
opzione con sei differenti obiettivi ad alta risoluzione e ad alti
ingrandimenti.
Gli obiettivi coprono una gamma di ingrandimento da 35 a 10.000x.
La potente illuminazione coassiale perfettamente integrata
contribuisce all’acquisizione di immagini con elevatissima qualità e
luminosità anche in presenza di superfici molto scure e opache con
obiettivi ad alta apertura numerica.
Contrast Switch
Uno speciale diaframma (on/off) risolve i problemi di acquisizione
immagini con bassa superficie riflettente. L'attivazione della
funzione aumenta il contrasto, in particolare alla gamma
ingrandimento minore.
Obiettivi Opzionali
Modello
MX - 10C / MXG-10C
Obiettivo
OL - 35
OL - 70 II OL - 140
OL - 350 II OL - 700II OL - 1000
Ingrandimenti
35 - 350x 70 - 700x 140 - 1400x 350 - 3500x 700 - 7000x 100- 10.000X
Distanza di lavoro 34 / 1.34'' 21 / 0.83'' 30.5 / 1.20'' 10.6 / 0.42'' 3.4 / 0.13'' 1 mm
Campo visivo
9.83 - 1.05 4.42 - 0.47 2.46 - 0.26 880 - 90 um 440 - 40 um 0,048 at 10.000x
Auto calibration
Yes
Metodologie di osservazione
Il corpo microscopio provvisto di alloggiamenti per l’inserimento di filtri polarizzatori , analizzatori e DIC è
impiegabile per qualsiasi metodologia di osservazione: luce riflessa e trasmessa, campo chiaro, scuro,
polarizzazione, contrasto interferenziale e fluorescenza.
Obiettivo
Si.Mi.Tecno srl
AD-10S
DIC
AD-10P
Polarizzatore
AD-10R
Analizzatore
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
19
Obiettivi a visione laterale per ispezione di cavità
STU-LV – Lateral View
Dispositivo di deviazione ottica a 90°
Sono disponibili due diversi dispositivi di deviazione ottica a 90° per la visione
laterale con il corpo microscopio MXG2016 (INGR. ZOOM 20-160X) e con il corpo
microscopio MXG10C dotato di obiettivi metallografici ad alti ingrandimenti.
Tale dispositivo consente ad es. indagini metallografiche all’interno di cilindri, cavità, o comunque laddove non
è possibile l’acquisizione immagini di superfici altrimenti che con repliche metallografiche (metodo non
distruttivo)
Video Endoscopia ad alta risoluzione
L’accoppiamento Telecamera HR con i Boroscopi HIROX permette l’ispezione di cavità con immagini di
altissima qualità anche in presenza di superfici interne molto scure o molto riflettenti.
In ogni situazione le numerose funzioni di “real time processing” della Main Unit Hirox RH-2000 contribuiscono
ad eliminare riflessi , zone d’ombra e ad esaltare piccolissime aree di interesse.
Il sistema è stato progettato con dispositivi ottici e di illuminazione indipendenti per ottenere una risoluzione
eccezionale impossibile da ottenere con i tradizionali endoscopi a fibre ottiche.
La sonda endoscopica è altamente impermeabile, permettendo l’ispezione in ambienti difficili, come ad es.
all'interno di motori.
MX – STZ
25-128 40-120 40-245 58-135 58-275
AD-STL
Diametro Sonda
2.8
4.0
4.0
4.0
5.8
Lunghezza utile
125 120
245
135
275
Direzione di visione
0°
mm / inch
Angolo di apertura
40°
Adattatore per visione angolata
90°
Diametri a visione angolata 3.05
4.5
4.5
6.3
6.3
Modello
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
20
Revolver Revo-Lens per Metallografia ad alta risoluzione
Revolver Zoom Lens
da 35 a 2500 ingrandimenti
Opzionale da 35x a 5.000x !!
Gamma Zoom incredibilmente ampia con l’utilizzo di un
revolver a tre posizioni per obiettivi ad alta risoluzione. Un
doppio sistema di illuminazione fornisce sia un fascio coassiale che l'illuminazione ad anello. L’operatore è libero di
scegliere un'impostazione o una combinazione di entrambi al
fine di coprire una moltitudine di applicazioni. Il sistema di
illuminazione è integrato nella lente e non sono necessari cavi aggiuntivi.
Questo corpo microscopio, estremamente compatto e sottile consente l’impiego del sistema HIROX in una
vastissima serie di settori ed applicazioni in cui vengono richiesti elevate risoluzioni ed alti ingrandimenti per
ispezione di oggetti i cui pesi, dimensioni o la geometria complessa non ne consentono il posizionamento sul
tavolino di un microscopio tradizionale.
Il revolver, utilizzabile in qualsiasi posizione (verticale, orizzontale, obliqua, sovrattesta, è configurabile per
qualsiasi metodologia di osservazione (luce riflessa e trasmessa, campo chiaro/scuro, polarizzazione, contrasto
interferenziale e fluorescenza.
Campo visivo da 8 mm ~ 0.12 mm
La rotazione del revolver permette di utilizzare
ciascuno dei tre obiettivi con un range di zoom ottico
maggiore più di 70 volte l'ingrandimento minimo.
Hirox garantisce una perfetta parafocalità nello
spettro di ingrandimenti da 35x-2500x. L’encoder
ACS integrato riconosce in tempo reale l'obiettivo in
uso nonché il livello di zoom.
Doppia illuminazione
Il meccanismo di doppia illuminazione fornisce sia la luce co-assiale che l'illuminazione ad anello. L'operatore è
libero di scegliere una singola illuminazione o una combinazione di entrambe in modo da coprire una
moltitudine di applicazioni. Il sistema di illuminazione è integrato nella lente e non sono necessari cavi
aggiuntivi.
Modello
Dispositivi di illuminazione
Range
Ingrandimenti
Distanza di lavoro
Campo visivo
Encoder Autocalibrazione
MXB-2500 REZ
Coassiale – Campo scuro le combinata
Low-Range
Mid-Range
High-Range
35-250x
140x-1000x
350x-2500x
LWD 10 mm a tutti gli ingrandimenti
8.76 - 1.22 mm
2.18 - 0.31 mm
0.87 - 0.12 mm
inclusa
Modello
Dispositivi di illuminazione
Range
Ingrandimenti
Distanza di lavoro
Campo visivo
Encoder Autocalibrazione
MXB-5000 REZ
Coassiale – Campo scuro le combinata
Low-Range
Mid-Range
High-Range
35-250x
140x-1000x
700x-5000x
LWD 10 mm a tutti gli ingrandimenti
8.76 - 1.22 mm
2.18 - 0.31 mm
0.44 - 0.04 mm
inclusa
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
21
Stativi manuali per impiego in laboratorio
ST-HU2
Stativo base per luce riflessa e/o trasmessa
Sono disponibili in alternativa due tipi di stativo con messa a fuoco manuale:
a colonna fissa
a colonna orientabile angolarmente
entrambi hanno le seguenti caratteristiche:
-
Stativo a colonna (diam. 30 mm / H 400 mm) per luce riflessa
-
dispositivo manuale di messa a fuoco con manopole bilaterali
micro-macrometriche con frizione biconica, predisposto per la
movimentazione
automatica
e
semi-automatica
tramite
motorizzazione opzionale dell’asse Z
-
Attacco rapido per tutti i differenti tipi di "corpo microscopio" e di
tutti i sistemi di illuminazione: (trasmessa, riflessa, coassiale,
anulare etc.)
-
Base (dimens. 200 x 270 mm), predisposta per luce trasmessa
(opzionale), fornita con piatto circolare bianco/nero per esame di
provini opachi, piatto circolare in vetro per oggetti trasparenti e
attacco per tavolino a coordinate e mollette fermacampioni.
Stativi manuali Opzionali
In alternativa, per ispezione di grandi componenti , assiemi o schede elettroniche di grande formato, sono
disponibili differenti stativi a base larga e colonna verticale con altezza anche maggiore di 600 mm a
scorrimento manuale, predisposti per motorizzazioni sugli assi XYZ.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
22
Stativi a colonna con asse Z motorizzato inclinabile da -90° a + 90°
Stativo con asse Z motorizzato e rotazione della colonna ad angolo variabile
Lo Stativo Hirox standard, configurabile per epi-diascopia e polarizzazione offre due dispositivi di messa a
fuoco con un alto livello di precisione: manopole manuali micro –macrometriche con una escursione di 85 mm
e una motorizzazione dotata di encoder con traslazione di 30 mm e lettura degli spostamenti (min. step: 0,05
micron).
Con lo stativo a colonna rotante l'operatore è libero di scegliere 180 gradi di inclinazione e 360 gradi di
rotazione del corpo microscopio per l'osservazione dei componenti da qualsiasi prospettiva .
La possibilità di bloccare la messa a fuoco elettronica (0.05um/pulse) in determinate posizioni e la lunga
distanza di lavoro delle ottiche Hirox, consentono osservazioni 3D ad alti ingrandimenti, altrimenti impossibili
con altri sistemi di ispezione oltre ad una serie di misure dimensionali e misure di profondità . Il dispositivo
motorizzato di movimentazione dell’asse Z e messa a fuoco automatica e semi-automatica può essere
pilotato per operazioni rapide di routine mediante comando remoto con funzioni di variazione della velocità,
inversione di marcia e stop del movimento.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
23
Tavolino porta campioni motorizzato
Tavolino di traslazione STU-XY/MOT
Il tavolino a traslazione motorizzata passo/passo, pilotato da un
apposito modulo di controllo, consente lo scorrimento
programmabile del campione su due assi XY per una corsa di
40x40 mm, con uno spostamento micrometrico ad alta
risoluzione (step di 0.04 micron) e la ricostruzione topografica 3D
della superficie in modalità completamente automatica fino a
30.000 x 30.000 pixel (900 megapixel)
Il tavolino può essere pilotato anche dalla Main Unit mediante il modulo “3D display software” e
sincronizzato con l’asse motorizzato di messa a fuoco “Z” per operazioni di automultifocus 3D,
con funzioni di impostazione dei parametri di scansione (velocità, direz. di marcia, piani di
scansione (fino a 256 piani focali) / lettura degli spostamenti lungo l’asse Z , salvataggio dati per
analisi topografica 3D delle superfici.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
24
SCHEDE TECNICHE HIROX RH-2000
UNITA’ DI CONTROLLO E TELECAMERA – FUNZIONI DI BASE
Sensore
2,3 Megapixel – CMOS Image Sensor
Pixel Totali
1920 x 1200 (superiore al FULL HD)
Frame Rate
50 Frame/sec in full screen – 100 Frame/sec half screen
Shutter Elettronico
Automatico e Manuale
Lampada
LED ad alta intensità
Durata di vita
30.000 ore
Temperatura colore
5.700 K
Telecamera
USB 3.0
MY COM controller
esterno
USB 2.0
Auto calibrazione, Controllo remoto rotazione ottica, Motorini
assi XYZ
ASSE Z motorizzato
Motor Step 5 fasi Integrato
Esterno
USB 2.0
Alimentazione
Alimentazione e
consumo
AC 100V - 240V 50/60 Hz
Peso e dimensioni
Unita di controllo
Telecamera
3.6 Kg 270mm x 75mm x 230mm
1.0 Kg
Telecamera
Sorgente di
Luce
Output
Input
ASSI XYZ MOTORIZZATI (TAVOLINO XY + STATIVO Z)
ASSI XY (tavolino)
ASSE Z (stativo)
Escursione massima XY
Velocità massima
Capacità di carico
Risoluzione spostamento
40x40 mm
8mm /sec
3.0 Kg
0.04 micron
Dimensioni e peso
195x 209x 53 - 3.9 kg
Escursione massima Z
Risoluzione spostamento
Ripetibilità
Peso
30 mm motorizzato – 85 mm manuale
0.05 micron – motore step a 5 fasi
0.5 micron
1 Kg.
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
25
SOFTWARE DI BASE HIROX RH-2000
Salvataggio Immagini ad alta risoluzione : da 2400x1800 Pixels a
10.560x6.600 Pixels
Preview setup della telecamera
Correzione del Gamma e del Contrasto
Controllo Anti Halation (anti abbagliamento / riflesso)
Correzione di Vibrazioni
Controllo dello Zoom digitale in Real Time
FUNZIONI DI
OSSERVAZIONE
Divisione dello schermo in 4 finestre, tutte indipendenti
Full Focus e Auto Focus
2d Auto Multi Focus e composizione immagini 2d
3d Auto Multi Focus e composizione immagini 3d (preview non
misurabile)
HDR (high dynamic range)
Inserimento commenti, annotazioni, parametri impostati
Funzione di Autoreport immediato
FUNZIONI DI SALVATAGGIO
IMMAGINI E FILMATI
Salvataggio immagine 2D con TILING panorama : max.
15.000x15.000 pixels
Salvataggio immagine 3D con TILING panorama : max.
10.000x10.000 pixels
Formati immagini esportabili : JPG (compresso) e TIFF (non
compresso)
Filmati : 1920x1200 pixels (a 25 fps) – 800x600 (a 50 fps)
Impostazione time laps salvataggio immagine (min. 01. Sec)
Impostazione dell’ Autocalibrazione del corpo microscopio, lente e
adattatori utilizzati
Riconoscimento automatico obiettivo ed impostazione della scala di
misura
FUNZIONI DI MISURA 2D
Misure bidimensionali, distanze fra punti, cerchi, raggi, angoli, etc…
Misure automatiche, auto conta particelle, auto misura particelle, auto
misura aree e perimetri, auto contrasto detection
Esportazione misurazioni in formati CSV Excel
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
26
SOFTWARE AVANZATO HIROX RH-2000
Trasformazione immediata da auto multi focus ad immagine 3d –
Display 3d image a colori reali, o mappatura di altezze, od in
wireframe / NUVOLA DI PUNTI
Misura di un profilo sull’immagine 3d e determinazione di misura
di altezze, lunghezze, angoli, raggi etc.. )
Simulazione di vari angoli di incidenza di illuminazione
sull’immagine 3d
FUNZIONI DI MISURA 3D
Misura di rugosità RA, RZ , RJIIS sul profilo
Misura del volume
Misura di altezze pixel per pixel
Esportazione della nuvola di punti totale in CSV ed STL
Rimozione del rumore e Correzione del modello 3d
CONFIGURAZIONE PC RACCOMANDATA
CPU
INTEL CORE PROCESSORE I5 (o superiore) quarta generazione
RAM
8GB o superiore
HDD
500 GB o superiore
MONITOR
Risoluzione Non inferiore a 1920x1080 – o superiore
Opzionale TOUCH SCREEN
OS
Windows 7 64 bit o superiore
Si.Mi.Tecno srl
Via M. Gallian, 68, - 00133 (Roma) – Tel / Fax: +39 06 7234320
P. Iva 05863031000 - Email [email protected]
27
