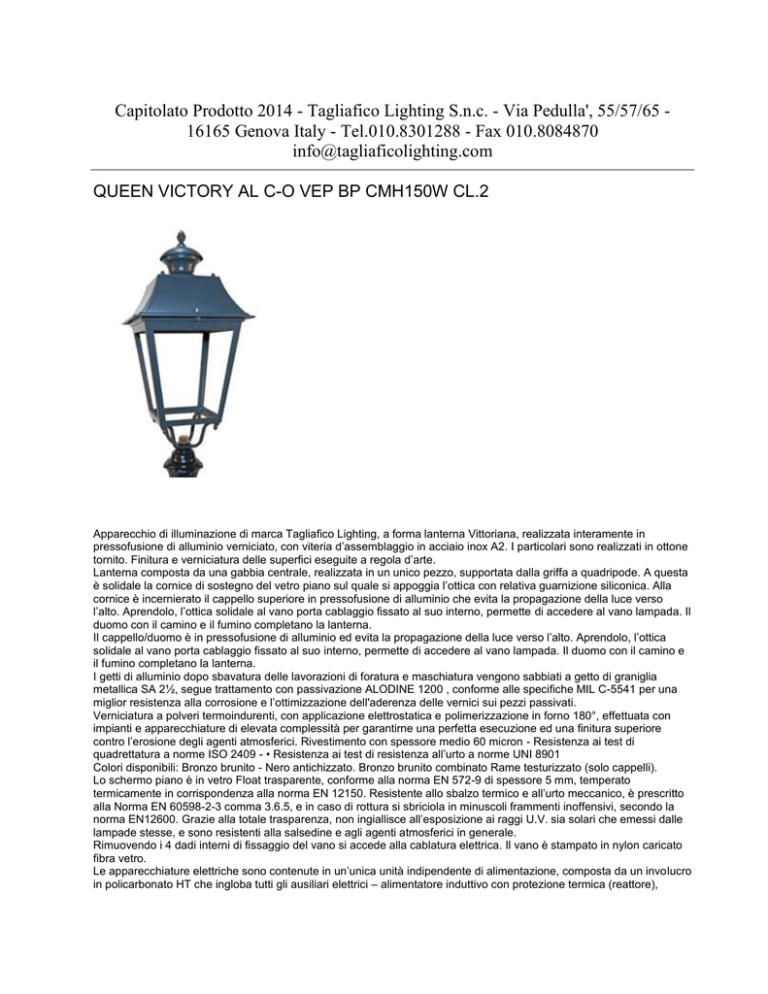

QUEEN VICTORY AL C-O VEP BP CMH150W CL.2
Apparecchio di illuminazione di marca Tagliafico Lighting, a forma lanterna Vittoriana, realizzata interamente in
pressofusione di alluminio verniciato, con viteria d’assemblaggio in acciaio inox A2. I particolari sono realizzati in ottone
tornito. Finitura e verniciatura delle superfici eseguite a regola d’arte.
Lanterna composta da una gabbia centrale, realizzata in un unico pezzo, supportata dalla griffa a quadripode. A questa
è solidale la cornice di sostegno del vetro piano sul quale si appoggia l’ottica con relativa guarnizione siliconica. Alla
cornice è incernierato il cappello superiore in pressofusione di alluminio che evita la propagazione della luce verso
l’alto. Aprendolo, l’ottica solidale al vano porta cablaggio fissato al suo interno, permette di accedere al vano lampada. Il
duomo con il camino e il fumino completano la lanterna.
Il cappello/duomo è in pressofusione di alluminio ed evita la propagazione della luce verso l’alto. Aprendolo, l’ottica
solidale al vano porta cablaggio fissato al suo interno, permette di accedere al vano lampada. Il duomo con il camino e
il fumino completano la lanterna.
I getti di alluminio dopo sbavatura delle lavorazioni di foratura e maschiatura vengono sabbiati a getto di graniglia
metallica SA 2½, segue trattamento con passivazione ALODINE 1200 , conforme alle specifiche MIL C-5541 per una
miglior resistenza alla corrosione e l’ottimizzazione dell'aderenza delle vernici sui pezzi passivati.
Verniciatura a polveri termoindurenti, con applicazione elettrostatica e polimerizzazione in forno 180°, effettuata con
impianti e apparecchiature di elevata complessità per garantirne una perfetta esecuzione ed una finitura superiore
contro l’erosione degli agenti atmosferici. Rivestimento con spessore medio 60 micron - Resistenza ai test di
quadrettatura a norme ISO 2409 - • Resistenza ai test di resistenza all’urto a norme UNI 8901
Colori disponibili: Bronzo brunito - Nero antichizzato. Bronzo brunito combinato Rame testurizzato (solo cappelli).
Lo schermo piano è in vetro Float trasparente, conforme alla norma EN 572-9 di spessore 5 mm, temperato
termicamente in corrispondenza alla norma EN 12150. Resistente allo sbalzo termico e all’urto meccanico, è prescritto
alla Norma EN 60598-2-3 comma 3.6.5, e in caso di rottura si sbriciola in minuscoli frammenti inoffensivi, secondo la
norma EN12600. Grazie alla totale trasparenza, non ingiallisce all’esposizione ai raggi U.V. sia solari che emessi dalle
lampade stesse, e sono resistenti alla salsedine e agli agenti atmosferici in generale.
Rimuovendo i 4 dadi interni di fissaggio del vano si accede alla cablatura elettrica. Il vano è stampato in nylon caricato
fibra vetro.
Le apparecchiature elettriche sono contenute in un’unica unità indipendente di alimentazione, composta da un involucro
in policarbonato HT che ingloba tutti gli ausiliari elettrici – alimentatore induttivo con protezione termica (reattore),
condensatore di rifasamento cos φ 0,9, fusibile e accenditore elettronica. Il cablaggio è eseguito in Classe II di
isolamento, in conformità alle norme CEI. I collegamenti alla linea d’alimentazione e alla lampada, avvengono tramite
connettori ad incastro, che ne permetteranno il sezionamento elettrico in caso di interventi di manutenzione o
sostituzione. Tutti i componenti elettrici montati nell’apparecchio sono dotati di marchio di qualità IMQ o equivalente e di
marcatura CE di conformità alla direttiva 89/336/CEE sulla compatibilità elettromagnetica. Questi apparecchi sono
equipaggiati con reattori dotati di dispositivo di protezione contro gli effetti raddrizzanti della lampada.
Sistema ottico con riflettore asimmetrico Collocato internamente sulla cornice. Ottica in alluminio P-ALP 99,8% sp.
10/10, brillantato ed anodizzato secondo norma UNI 4509, per la diffusione della luce al suolo e un basso fattore di
abbagliamento.
Gli Apparecchi di illuminazione, completi di cablatura elettrica, sono marcati CE, e hanno grado di protezione IP55 sono
conformi alle norme: APPARECCHI PER ILLUMINAZIONE STRADALE Norma CEI EN 60598-1:2015-02 “Apparecchi
di illuminazione. Parte 1: Prescrizioni generali e prove” Gli Apparecchi di illuminazione, cablati per lampade a vapori di
sodio alta pressione e ioduri metallici, comprendono la protezione termica sugli utilizzatori.
Versioni disponibili: TP per installazione a testapalo, singolo o multiluce e su mensola, con griffa a quadripode con foro
dotato di boccola in nylon Ø28 mm per l'attacco portato. BP per installazione a sospensione su Bracciali e Pastorali per
innesto in tubolare ferro ø48.
Ogni lanterna è corredata di istruzioni ed accessori di montaggio che ne permettono la corretta posa in opera.
IA078JM070BP2VP
QUEEN VICTORY AL C-O VEP BP MT70W CL.2
IA078JM070TP2VP
QUEEN VICTORY AL C-O VEP TP MT70W CL.2
IA078JM150BP2VP
QUEEN VICTORY AL C-O VEP BP MT150W CL.2
IA078JM150TP2VP
QUEEN VICTORY AL C-O VEP TP MT150W CL.2
IA078ME070BP2VP
QUEEN VICTORY AL C-O VEP BP ME70W CL.2
IA078ME070TP2VP
QUEEN VICTORY AL C-O VEP TP ME70W CL.2
IA078ME100BP2VP
QUEEN VICTORY AL C-O VEP BP ME100W CL.2
IA078ME100TP2VP
QUEEN VICTORY AL C-O VEP TP ME100W CL.2
IA078ME150BP2VP
QUEEN VICTORY AL C-O VEP BP ME150W CL.2
IA078ME150TP2VP
QUEEN VICTORY AL C-O VEP TP ME150W CL.2
IA078MT035BP2VP
QUEEN VICTORY AL C-O BP MT35W CL.2
IA078MT035TP2VP
QUEEN VICTORY AL C-O TP MT35W CL.2
IA078MT070BP2VP
QUEEN VICTORY AL C-O VEP BP CMH70W CL.2
IA078MT070TP2VP
QUEEN VICTORY AL C-O VEP TP CMH70W CL.2
IA078MT100BP2VP
QUEEN VICTORY AL C-O VEP BP CMH100W CL.2
IA078MT100TP2VP
QUEEN VICTORY AL C-O VEP TP CMH100W CL.2
IA078MT150BP2VP
QUEEN VICTORY AL C-O VEP BP CMH150W CL.2
IA078MT150TP2VP
QUEEN VICTORY AL C-O VEP TP CMH150W CL.2
IA078ST070BP2VP
QUEEN VICTORY AL C-O VEP BP ST70W CL.2
IA078ST070TP2VP
QUEEN VICTORY AL C-O VEP TP ST70W CL.2
IA078ST100BP2VP
QUEEN VICTORY AL C-O VEP BP ST100W CL.2
IA078ST100TP2VP
QUEEN VICTORY AL C-O VEP TP ST100W CL.2
IA078ST150BP2VP
QUEEN VICTORY AL C-O VEP BP ST150W CL.2
IA078ST150TP2VP
QUEEN VICTORY AL C-O VEP TP ST150W CL.2
