VALVOLE ISO 5599/1 SERIE SAFE AIR®
VALVOLE ISO 5599/1 SERIE SAFE AIR®
DISTRIBUTORI

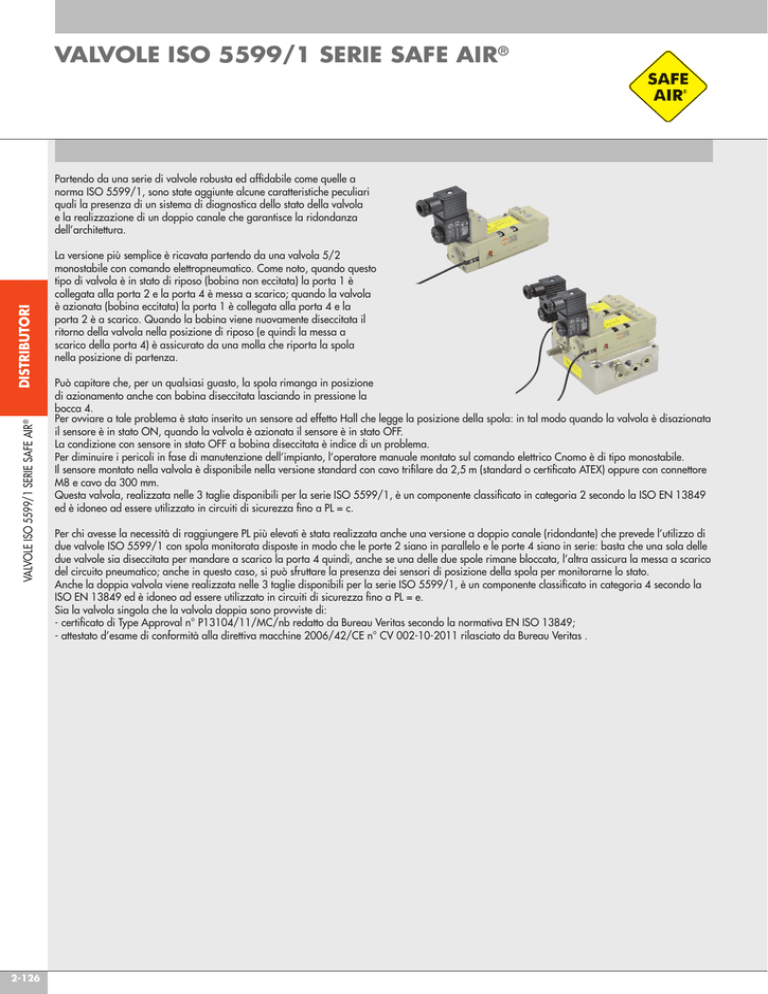

Partendo da una serie di valvole robusta ed affidabile come quelle a
norma ISO 5599/1, sono state aggiunte alcune caratteristiche peculiari
quali la presenza di un sistema di diagnostica dello stato della valvola
e la realizzazione di un doppio canale che garantisce la ridondanza
dell’architettura.
2-126
La versione più semplice è ricavata partendo da una valvola 5/2
monostabile con comando elettropneumatico. Come noto, quando questo
tipo di valvola è in stato di riposo (bobina non eccitata) la porta 1 è
collegata alla porta 2 e la porta 4 è messa a scarico; quando la valvola
è azionata (bobina eccitata) la porta 1 è collegata alla porta 4 e la
porta 2 è a scarico. Quando la bobina viene nuovamente diseccitata il
ritorno della valvola nella posizione di riposo (e quindi la messa a
scarico della porta 4) è assicurato da una molla che riporta la spola
nella posizione di partenza.
Può capitare che, per un qualsiasi guasto, la spola rimanga in posizione
di azionamento anche con bobina diseccitata lasciando in pressione la
bocca 4.
Per ovviare a tale problema è stato inserito un sensore ad effetto Hall che legge la posizione della spola: in tal modo quando la valvola è disazionata
il sensore è in stato ON, quando la valvola è azionata il sensore è in stato OFF.
La condizione con sensore in stato OFF a bobina diseccitata è indice di un problema.
Per diminuire i pericoli in fase di manutenzione dell’impianto, l’operatore manuale montato sul comando elettrico Cnomo è di tipo monostabile.
Il sensore montato nella valvola è disponibile nella versione standard con cavo trifilare da 2,5 m (standard o certificato ATEX) oppure con connettore
M8 e cavo da 300 mm.
Questa valvola, realizzata nelle 3 taglie disponibili per la serie ISO 5599/1, è un componente classificato in categoria 2 secondo la ISO EN 13849
ed è idoneo ad essere utilizzato in circuiti di sicurezza fino a PL = c.
Per chi avesse la necessità di raggiungere PL più elevati è stata realizzata anche una versione a doppio canale (ridondante) che prevede l’utilizzo di
due valvole ISO 5599/1 con spola monitorata disposte in modo che le porte 2 siano in parallelo e le porte 4 siano in serie: basta che una sola delle
due valvole sia diseccitata per mandare a scarico la porta 4 quindi, anche se una delle due spole rimane bloccata, l’altra assicura la messa a scarico
del circuito pneumatico; anche in questo caso, si può sfruttare la presenza dei sensori di posizione della spola per monitorarne lo stato.
Anche la doppia valvola viene realizzata nelle 3 taglie disponibili per la serie ISO 5599/1, è un componente classificato in categoria 4 secondo la
ISO EN 13849 ed è idoneo ad essere utilizzato in circuiti di sicurezza fino a PL = e.
Sia la valvola singola che la valvola doppia sono provviste di:
- certificato di Type Approval n° P13104/11/MC/nb redatto da Bureau Veritas secondo la normativa EN ISO 13849;
- attestato d’esame di conformità alla direttiva macchine 2006/42/CE n° CV 002-10-2011 rilasciato da Bureau Veritas .
VALVOLA SINGOLA ISO 5599/1 SERIE SAFE AIR®
DATI TECNICI
Fluido
Grado di protezione
Livello di rumorosità
Coppia max ghiera bobina
Marcatura CE
Categoria ATEX (solo pe versioni con sensore ATEX)
Funzione di sicurezza svolta
Tipo di sensore utilizzato
B10d
Categoria - ISO EN 13849
DC
PL - ISO EN 13849
ISO 2
ISO3
Aria filtrata (50µm) senza lubrificazione; la lubrificazione, se utilizzata,
deve essere continua
5/2 monostabile
bar
°C
mm
Nl/min · bar
bar/bar
Nl/min
Nl/min
Nl/min · bar
bar/bar
Nl/min
ms/ms
Nm
2.5 ÷ 10
Vuoto ÷ 10
2.5
-10 ÷ +60 (-10 ÷ +45 per versioni Atex)
7.5
12
15
250
657
971
0.36
0.43
0.43
700
1800
3200
1100
2700
4600
267
817
1095
0.34
0.24
0.56
1850
5900
6500
12 / 30
24 / 43
50 / 120
In qualsiasi posizione
Su basi singole e manifold a norma ISO 5599/1 (*)
A norme CNOMO
Monostabole sull’elettropilota e sul corpo valvola
ISO e UNI FD 22
Vedere www.metalwork.it/ita/materiali_compatibilità.html
Lato 30 mm foro ø 8 – connessione EN175301-803 forma A
Lato 22 mm foro ø 8 – connessione EN175301-803 forma B
Certificate EN 60204.1 e VDE 0580
Per le caratteristiche elettriche riferirsi alla sezione accessori pag. 2-113 (*)
IP65 con bobina e connettore montati
Max 78 dBA con scarichi silenziati
1
Ai sensi della Direttiva Macchine, Allegato V (**)
II 3G Ex nA c IIC T4 Gc x -10°C<Ta<45°C
II 3D Ex tc IIIC T135°C IP65 Dc
Interruzione dell’alimentazione e messa a scarico del ramo di circuito pneumatico collegato
con la porta 4
Ad effetto Hall (per i dati del sensore vedere pag. 2-135)
40 x 106 cicli
2
Low (80 %)
Idonea ad essere utilizzata inirciti di sicurezza fino a PL=c
DISTRIBUTORI
bar
VALVOLE ISO 5599/1 SERIE SAFE AIR®
Funzione valvola
Pressione di funzionamento:
• non asservita
• asservita
Pressione minima di asservimento
Temperatura di funzionamento
Diametro nominale
Conduttanza C
Rapporto critico b
Portata a 6.3 bar ∆p 0.5 bar
Portata a 6.3 bar ∆p 1 bar
Conduttanza C in scarico
Rapporto critico b in scarico
Portata in scarico libero a 6.3 bar
TRA/TRR a 6.3 bar
Installazione
Montaggio
Elettropilota
Operatore manuale
Lubrificante consigliato
Compatibilità con olii
Bobine
ISO 1
* Per evitare inconvenienti nel funzionamento, si consiglia l’utilizzo di accessori Metal Work
**Dichiarazione scaricabile dal sito www.metalwork.it
ATTENZIONE: Evitare di montare 2 o più valvole SAFE AIR® in posizioni adiacenti.
Eventuali masse metalliche ferromagnetiche devono distare almeno 30 mm dal sensore.
Evitare che vi siano campi magnetici di disturbo nell’area prossima ai sensori.
COMPONENTI
a CORPO VALVOLA: alluminio
b FONDELLO: Hostaform®
c SPOLA: alluminio nichelato chimicamente
d DISTANZIALI: materiale plastico
e GUARNIZIONI: NBR
f PISTONE: Hostaform®
g GUARNIZIONE PISTONE: NBR
h FILTRO: bronzo sinterizzato
i MOLLA: acciaio speciale
j OPERATORE: tubo in ottone - nucleo in inox
k ANELLO DI FERMO: acciaio speciale
l MAGNETE: neodimio
m SENSORE: ad effetto hall
2-127
CURVE DI PORTATA VALVOLA SINGOLA
Portata [Nl/min]
ISO 1 - IN SCARICO
Portata [Nl/min]
DISTRIBUTORI
ISO 1 - IN MANDATA
Pressione di uscita [bar]
Pressione di uscita [bar]
Portata [Nl/min]
ISO 2 - IN SCARICO
Portata [Nl/min]
VALVOLE ISO 5599/1 SERIE SAFE AIR®
ISO 2 - IN MANDATA
Pressione di uscita [bar]
Pressione di uscita [bar]
Portata [Nl/min]
ISO 3 - IN SCARICO
Portata [Nl/min]
ISO 3 - IN MANDATA
Pressione di uscita [bar]
Pressione di uscita [bar]
CHIAVI DI CODIFICA
ISV
FAMIGLIA
ISV ISO
elettropneumatiche
2-128
5
DIMENSIONE
5
ISO1
6
ISO2
7
ISO3
5
FUNZIONE
5
5/2
SO
AZIONAMENTO 14
SO solenoide
SE solenoide asservito
S
RIPOSIZIONAMENTO 12
S
molla meccanica
OO
ULTERIORE DESCRIZIONE
OO 5/2
3F
SENSORE
3F 2.5 m 3 fili
M8 0.3 m M8
AT 2 m ATEX
5/2 MONOSTABILE - ISO 1
Codice
7057021100
7057121100
7057221100
7057021400
7057121400
7057221400
Sigla
ISV 55 SOS OO 3F
ISV 55 SOS OO M8
ISV 55 SOS OO AT
ISV 55 SES OO 3F
ISV 55 SES OO M8
ISV 55 SES OO AT
Sensore
2.5 m 3 fili
0.3 m M8
2 m ATEX
2.5 m 3 fili
0.3 m M8
2 m ATEX
Peso [g]
380
350
370
380
350
370
Simbolo
Codice
7058021100
7058121100
7058221100
7058021400
7058121400
7058221400
Sigla
ISV 65 SOS OO 3F
ISV 65 SOS OO M8
ISV 65 SOS OO AT
ISV 65 SES OO 3F
ISV 65 SES OO M8
ISV 65 SES OO AT
Sensore
2.5 m 3 fili
0.3 m M8
2 m ATEX
2.5 m 3 fili
0.3 m M8
2 m ATEX
Peso [g]
750
720
740
750
720
740
Simbolo
Codice
7059021100
7059121100
7059221100
7059021400
7059121400
7059221400
Sigla
ISV 75 SOS OO 3F
ISV 75 SOS OO M8
ISV 75 SOS OO AT
ISV 75 SES OO 3F
ISV 75 SES OO M8
ISV 75 SES OO AT
Sensore
2.5 m 3 fili
0.3 m M8
2 m ATEX
2.5 m 3 fili
0.3 m M8
2 m ATEX
Peso [g]
1240
1210
1230
1240
1210
1230
5/2 MONOSTABILE - ISO 2
VALVOLE ISO 5599/1 SERIE SAFE AIR®
DISTRIBUTORI
Simbolo
5/2 MONOSTABILE - ISO 3
2-129
ESEMPIO DI CIRCUITO DI SICUREZZA CON VALVOLA SINGOLA
VALVOLE ISO 5599/1 SERIE SAFE AIR®
DISTRIBUTORI
Di seguito riportiamo un esempio di schema elettrico per il comando delle valvole singole serie SAFE AIR® Metal Work mediante componenti Pilz®.
Il circuito è costituito da:
- un modulo di sicurezza PNOZ® s3 di Pilz® per il controllo del pulsante di arresto di emergenza; il morsetto Y32, che segnala lo stato del modulo,
può essere inviato alla logica di controllo della macchina
- un pulsante di arresto di emergenza S1 (Pilz® - PIT® es Set) collegato ai morsetti S11-S12-S22-S23 del PNOZ® s3
- un’elettrovalvola Metal Work SAFE AIR®, la cui bobina a 24 VDC è alimentata mediante il morsetto 14 del PNOZ® s3 (l’altro terminale della bobina è a 0V); il sensore Hall della valvola è alimentato a 24 VDC
- un pulsante di start/ripristino S2
- un relè K1 che viene comandato dal sensore della valvola; un contatto NO del relè viene messo in serie al pulsante S2 del PNOZ® s3
2-130
Il comportamento atteso in caso di corretto funzionamento del sistema è il seguente:
- a sistema disazionato:
• il contatto 14 è OFF
• la bobina è diseccitata
• il sensore è ON
• il relè K1 è eccitato
• il contatto K1 è chiuso
• il contatto Y32 è OFF
- azionando il sistema mediante il pulsante di start/ripristino S2:
• il contatto 14 è ON
• la bobina viene eccitata
• il sensore è OFF
• il relè K1 viene diseccitato
• il contatto K1 viene aperto
• il contatto Y32 è ON
Nel caso di malfunzionamento (ad esempio bloccaggio spola) la bobina viene diseccitata ma il sensore rimane in stato OFF, il relè K1 rimane
diseccitato, il contatto K1 rimane aperto (impedendo successivi ripristini) e il contatto Y32 è OFF.
Il circuito schematizzato, in caso di guasto della valvola, non assicura la messa a scarico dell’impianto pneumatico: è necessario monitorare lo stato
del sensore per valutare il funzionamento della valvola. Il contatto Y32 indica lo stato del PNOZ® s3 e non lo stato del sensore.
Tutti i collegamenti elettrici fra i vari componenti vanno eseguiti secondo le normative vigenti in termini di sicurezza.
Nell’ipotesi che il pulsante di emergenza venga azionato con una frequenza di 1 azionamento ogni ora il circuito realizza una funzione di sicurezza
con PL = c (calcoli effettuati con il programma PAScal di Pilz®). La verifica finale del raggiungimento del PL è a carico di chi assembla il circuito.
VALVOLA DOPPIA ISO 5599/1 SERIE SAFE AIR®
DATI TECNICI
ISO 1
Fluido
Grado di protezione
Livello di rumorosità
Marcatura CE
Categoria ATEX (solo pe versioni con sensore ATEX)
Coppia max ghiera bobina
Funzione di sicurezza svolta
Tipo di sensore utilizzato
B10d
Categoria - ISO EN 13849
DC
CCF
PL - ISO EN 13849
ISO3
Aria filtrata (50µm) senza lubrificazione; la lubrificazione, se utilizzata,
deve essere continua
doppia 5/2 monostabile
bar
°C
Nl/min · bar
bar/bar
Nl/min
Nl/min
Nl/min · bar
bar/bar
Nl/min
ms/ms
Nm
2.5 ÷ 10
Vuoto ÷ 10
2.5
-10 ÷ +60 (-10 ÷ +45 per versioni Atex)
228
498
720
0.40
0.24
0.44
770
1250
2500
1050
1750
3400
222
554
724
0.30
0.02
0.41
1600
4000
5300
12 / 30
24 / 43
50 / 120
In qualsiasi posizione
A norme CNOMO
Monostabile sull’elettropilota e sul corpo valvola
ISO e UNI FD 22
Vedere www.metalwork.it/ita/materiali_compatibilità.html
Lato 30 mm foro ø 8 – connessione EN175301-803 forma A
Lato 22 mm foro ø 8 – connessione EN175301-803 forma B
Certificate EN 60204.1 e VDE 0580
Per le caratteristiche elettriche riferirsi alla sezione accessori pag. 2-113 (*)
IP65 con bobina e connettore montati
Max 78 dBA con scarichi silenziati
Ai sensi della Direttiva Macchine, Allegato V (**)
II 3G Ex nA c IIC T4 Gc x -10°C<Ta<45°C
II 3D Ex tc IIIC T135°C IP65 Dc
1
Interruzione dell’alimentazione e messa a scarico del ramo di circuito pneumatico collegato
con la porta 4
Ad effetto Hall (per i dati del sensore vedere pag. 2-135)
40x106 cicli
4
High (≥ 99 %)
80
Idonea ad essere utilizzata in circuiti di sicurezza fino a PL = e
DISTRIBUTORI
bar
VALVOLE ISO 5599/1 SERIE SAFE AIR®
Funzione valvola
Pressione di funzionamento:
• non asservita
• asservita
Pressione minima di asservimento
Temperatura di funzionamento
Conduttanza C
Rapporto critico b
Portata a 6.3 bar ∆p 0.5 bar
Portata a 6.3 bar ∆p 1 bar
Conduttanza C in scarico
Rapporto critico b in scarico
Portata in scarico libero a 6.3 bar
TRA/TRR a 6.3 bar
Installazione
Elettropilota
Operatore manuale
Lubrificante consigliato
Compatibilità con olii
Bobine
ISO 2
* Per evitare inconvenienti nel funzionamento, si consiglia l’utilizzo di accessori Metal Work
**Dichiarazione scaricabile dal sito www.metalwork.it
ATTENZIONE: Eventuali masse metalliche ferromagnetiche devono distare almeno 30 mm dal sensore.
Evitare che vi siano campi magnetici di disturbo nell’area prossima ai sensori.
SCHEMA DI COLLEGAMENTO
2-131
CURVE DI PORTATA VALVOLA DOPPIA
DISTRIBUTORI
Portata [Nl/min]
ISO 1 - IN SCARICO
Portata [Nl/min]
ISO 1 - IN MANDATA
ISO 2 - IN SCARICO
Portata [Nl/min]
Portata [Nl/min]
ISO 2 - IN MANDATA
VALVOLE ISO 5599/1 SERIE SAFE AIR®
Pressione di uscita [bar]
Pressione di uscita [bar]
Pressione di uscita [bar]
Portata [Nl/min]
ISO 3 - IN SCARICO
Portata [Nl/min]
ISO 3 - IN MANDATA
Pressione di uscita [bar]
Pressione di uscita [bar]
Pressione di uscita [bar]
CHIAVI DI CODIFICA
ISV
FAMIGLIA
ISV ISO
elettropneumatiche
2-132
5
DIMENSIONE
5
ISO1
6
ISO2
7
ISO3
5
FUNZIONE
5
5/2
SO
AZIONAMENTO 14
SO solenoide
SE solenoide asservito
S
RIPOSIZIONAMENTO 12
S
molla meccanica
DD
ULTERIORE DESCRIZIONE
DD doppia 5/2
3F
SENSORE
3F 2.5 m 3 fili
M8 0.3 m M8
AT 2 m ATEX
Codice
7057021110
7057121110
7057221110
7057021410
7057121410
7057221410
7058021110
7058121110
7058221110
7058021410
7058121410
7058221410
7059021110
7059121110
7059221110
7059021410
7059121410
7059221410
Taglia
ISO 1
ISO 1
ISO 1
ISO 1
ISO 1
ISO 1
ISO 2
ISO 2
ISO 2
ISO 2
ISO 2
ISO 2
ISO 3
ISO 3
ISO 3
ISO 3
ISO 3
ISO 3
Sigla
ISV 55 SOS DD 3F
ISV 55 SOS DD M8
ISV 55 SOS DD AT
ISV 55 SES DD 3F
ISV 55 SES DD M8
ISV 55 SES DD AT
ISV 65 SOS DD 3F
ISV 65 SOS DD M8
ISV 65 SOS DD AT
ISV 65 SES DD 3F
ISV 65 SES DD M8
ISV 65 SES DD AT
ISV 75 SOS DD 3F
ISV 75 SOS DD M8
ISV 75 SOS DD AT
ISV 75 SES DD 3F
ISV 75 SES DD M8
ISV 75 SES DD AT
A
112
112
112
112
112
112
146
146
146
146
146
146
186
186
186
186
186
186
B
152.5
152.5
152.5
152.5
152.5
152.5
176
176
176
176
176
176
188
188
188
188
188
188
C
100
100
100
100
100
100
116
116
116
116
116
116
116
116
116
116
116
116
D
118
118
118
118
118
118
145
145
145
145
145
145
155
155
155
155
155
155
E
86
86
86
86
86
86
113
113
113
113
113
113
123
123
123
123
123
123
F1
G 1/4”
G 1/4”
G 1/4”
G 1/4”
G 1/4”
G 1/4”
G 3/8”
G 3/8”
G 3/8”
G 3/8”
G 3/8”
G 3/8”
G 1/2”
G 1/2”
G 1/2”
G 1/2”
G 1/2”
G 1/2”
F2
M5
M5
M5
M5
M5
M5
G 1/8”
G 1/8”
G 1/8”
G 1/8”
G 1/8”
G 1/8”
G 1/8”
G 1/8”
G 1/8”
G 1/8”
G 1/8”
G 1/8”
G
50
50
50
50
50
50
63
63
63
63
63
63
78
78
78
78
78
78
H
100
100
100
100
100
100
134
134
134
134
134
134
174
174
174
174
174
174
I
88
88
88
88
88
88
104
104
104
104
104
104
104
104
104
104
104
104
L
6
6
6
6
6
6
13
13
13
13
13
13
9
9
9
9
9
9
S
23.5
23.5
23.5
23.5
23.5
23.5
29
29
29
29
29
29
31.5
31.5
31.5
31.5
31.5
31.5
Sensore
2.5 m 3 fili
0.3 m M8
2 m ATEX
2.5 m 3 fili
0.3 m M8
2 m ATEX
2.5 m 3 fili
0.3 m M8
2 m ATEX
2.5 m 3 fili
0.3 m M8
2 m ATEX
2.5 m 3 fili
0.3 m M8
2 m ATEX
2.5 m 3 fili
0.3 m M8
2 m ATEX
Peso [g]
2100
2100
2100
2100
2100
2100
4000
4000
4000
4000
4000
4000
5300
5300
5300
5300
5300
5300
VALVOLE ISO 5599/1 SERIE SAFE AIR®
DISTRIBUTORI
DOPPIA 5/2 MONOSTABILE
NOTE
2-133
ESEMPIO DI CIRCUITO DI SICUREZZA CON VALVOLA DOPPIA
VALVOLE ISO 5599/1 SERIE SAFE AIR®
DISTRIBUTORI
Di seguito riportiamo un esempio di schema elettrico per il comando delle valvole doppie SAFE AIR® Metal Work mediante componenti Pilz®.
Il circuito è costituito da:
- un sistema di sicurezza modulare PNOZ® mm 0.1p di Pilz®
- un pulsante di arresto di emergenza S1 (Pilz® - PIT® es Set) collegato ai morsetti T0-T1-I8-I9 del PNOZ® mm 0.1p
- una doppia elettrovalvola Metal Work SAFE AIR®, le cui bobine a 24 VDC sono alimentate mediante i morsetti O0 (EV1) e O1 (EV2) del PNOZ® mm 0.1p (gli altri terminali delle bobine sono a 0V); i sensori Hall delle valvole sono alimentati a 24 VDC
- i segnali dei sensori sono inviati ai morsetti 16 (EV1) e 17 (EV2) del PNOZ® mm 0.1p
- un pulsante di start/ripristino S2
2-134
Il comportamento atteso in caso di corretto funzionamento del sistema è il seguente:
- a sistema disazionato:
• i contatti O0 e O1 sono OFF
• le bobine sono diseccitate
• i sensori sono ON (e di conseguenza i segnali ai morsetti 16 e 17)
• se uno dei sensori è OFF il modulo PILZ® non permette un successivo start/ripristino
- azionando il sistema mediante il pulsante di start/ripristino:
• i contatti O0 e O1 sono ON
• le bobine vengono eccitate
• i sensori sono OFF (e di conseguenza i segnali ai morsetti 16 e 17)
Il modulo PNOZ® mm 0.1p va programmato in modo che:
- quando uno dei due sensori è a OFF e le bobine sono diseccitate il modulo non permetta un nuovo ripristino
- quando le valvole vengono eccitate i 2 sensori devono spegnersi entro il tempo di azionamento della valvola (12 ms per le ISO1, 24 ms per le ISO2 e 50 ms ISO3) altrimenti le 2 valvole vengono nuovamente spente. Il programma è scaricabile dal sito www.metalwork.it (non è inclusa la
licenza per la programmazione dei moduli Pilz®).
Tutti i collegamenti elettrici fra i vari componenti vanno eseguiti secondo le normative vigenti in termini di sicurezza.
Nell’ipotesi che il pulsante di emergenza venga azionato con una frequenza di 1 azionamento ogni ora il circuito realizza una funzione di sicurezza
con PL = e (calcoli effettuati con il programma PAScal di Pilz®).
La verifica finale del raggiungimento del PL è a carico di chi assembla il circuito.
Tipo contatto
Interruttore
Tensione di alimentazione (Ub)
Potenza
Variazione di tensione
Caduta di tensione
Consumo
Corrente di uscita
Frequenza di commutazione
Protezione da corto circuito
Soppressione sovratensione
Protezione all’inversione polarità
EMC
Visualizzazione comunicazione Led
Sensibilità magnetica
Ripetibilità
Grado di protezione (EN 60529)
Resistenza alle vibrazioni e urti
Vita elettrica
Temperatura di lavoro
Materiale capsula sensore
Cavo di connessione 2.5 m/2 m
Cavo di connessione con M8x1
Numero di conduttori
Categoria ATEX
Effetto Hall
N.O.
PNP
10 ÷ 30 DC
3
# 10% di Ub
# 2
# 10
# 100
# 5000
Sì
Sì
Sì
EN 60 947-5-2
Giallo
2.8 mT ± 25%
# 0.1 mT
IP 67
30 g, 11 ms, 10 ÷ 55 Hz, 1 mm
109 impulsi
-25 ÷ +75
PA66 + PA6I/6T
PVC; 3 x 0.14 mm2
Poliuretano; 3 x 0.14 mm2
3
-
V
W
V
mA
mA
Hz
°C
Certificazioni
SCHEMA ELETTRICO SENSORE
ATEX
Effetto Hall
N.O.
PNP
18 ÷ 30 DC
# 1.7
# 10% di Ub
# 2.2
# 10
# 70
1000
Sì
Sì
Sì
EN 60 947-5-2
Giallo
2.6
# 0.1 (Ub e ta costanti)
IP 68, IP 69K
30 g, 11 ms, 10 ÷ 55 Hz, 1 mm
109 impulsi
-20 ÷ +45
PA
PVC; 3 x 0.12 mm2
3
II 3G Ex nA op is IIC T4 Gc X
II 3D Ex tc IIIC T135°C Dc IP67 X
DISTRIBUTORI
VALVOLE ISO 5599/1 SERIE SAFE AIR®
DATI TECNICI SENSORE
ACCESSORI
Per bobine e connettori vedere pag. 2-113
NOTE
2-135
