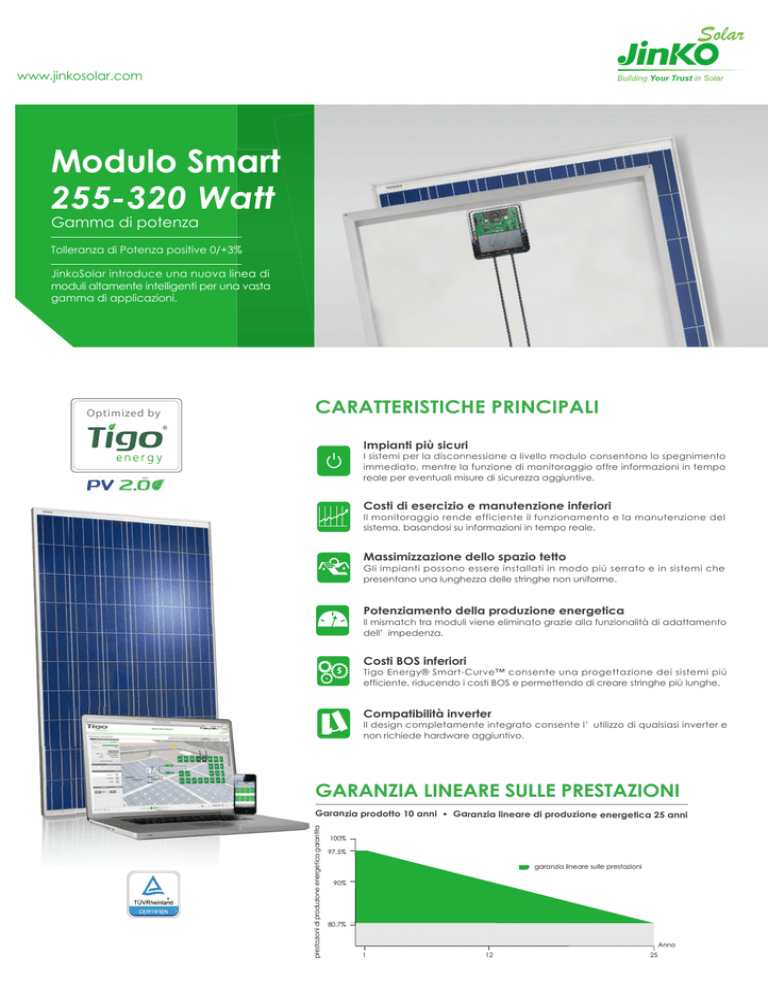

Modulo Smart
255-320 Watt
Gamma di potenza
Tolleranza di Potenza positive 0/+3%
JinkoSolar introduce una nuova linea di
moduli altamente intelligenti per una vasta
gamma di applicazioni.
CARATTERISTICHE PRINCIPALI
Impianti più sicuri
I sistemi per la disconnessione a livello modulo consentono lo spegnimento
immediato, mentre la funzione di monitoraggio offre informazioni in tempo
reale per eventuali misure di sicurezza aggiuntive.
Costi di esercizio e manutenzione inferiori
Il monitoraggio rende efficiente il funzionamento e la manutenzione del
sistema, basandosi su informazioni in tempo reale.
Massimizzazione dello spazio tetto
Gli impianti possono essere installati in modo più serrato e in sistemi che
presentano una lunghezza delle stringhe non uniforme.
Potenziamento della produzione energetica
Il mismatch tra moduli viene eliminato grazie alla funzionalità di adattamento
dell’ impedenza.
Costi BOS inferiori
Tigo Energy® Smart-Curve™ consente una progettazione dei sistemi più
efficiente, riducendo i costi BOS e permettendo di creare stringhe più lunghe.
Compatibilità inverter
Il design completamente integrato consente l’ utilizzo di qualsiasi inverter e
non richiede hardware aggiuntivo.
GARANZIA LINEARE SULLE PRESTAZIONI
Garanzia prodotto 10 anni
prestazioni di produzione energetica garantita
tit
Optimized by
Garanzia lineare di produzione energetica 25 anni
100%
97.5%
garanzia lineare sulle prestazioni
90%
80.7%
Anno
1
12
25
Modulo Smart
I moduli Jinkosmart incorporano un’ elettronica di potenza innovativa di Tigo Energy, per ottenere
una diagnostica a livello di modulo e la massima produzione energetica mediante l’ ottimizzazione
della potenza CC in aggiunta ai dispositivi di sicurezza.
L’ integrazione dell’ ottimizzatore moduli all’ interno della scatola di giunzione consente l’ impiego
della tecnologia brevettata Smart Curve, che permette la creazione di stringhe più lunghe del 30%
e un risparmio significativo dei costi BOS (balance of system).
ARCHITETTURA DEL SISTEMA
I componenti del sistema Jinkosmart sono in grado di operare con qualsiasi inverter per
massimizzare la produzione energetica e per comunicare in modalità wireless attraverso il gateway,
consentendo agli utenti di monitorare le prestazioni del sistema in tempo reale.
Ottimizzatore
PCB
Gateway
Cloud Data Center
Moduli Jinkosmart
Unità di gestione
TECNOLOGIA SMART CURVE
La tecnologia Jinkosmart, integrata a livello
modulo, riduce l’ intervallo di tensione in circuito
aperto in ciascun modulo e consente di
progettare stringhe di lunghezza maggiore. La
tensione massima è programmata da Jinko
Solar in fabbrica.
• L’ hardware di tipo voltage clamp impedisce gli stati di sovratensione
• Progettazione di stringhe più lunghe fino al 30%
• Meno quadri di campo, fusibili e cablaggi
• Minori perdite di resistenza
• IEC61215, IEC61730 e UL1703
Applicazioni web
Con Smart-Curve
Isc
Imp
Senza Smart-Curve
LA SOLUZIONE OTTIMIZZATA
MODULE MANAGEMENT UNIT (MMU)
L’unità di gestione (MMU) controlla i processi in tempo reale e invia le informazioni a
un server remoto per il monitoraggio.
SPECIFICHE
UNA SOLA UNITÀ SUPPORTA FINO A 360 MODULI JINKOSMART
Comunicazione
Backhaul dei dati
Ethernet (dall’MMU al centro dati)
Messaggi su schermo
Modulo (potenza, tensione, segnale), controllo
Internet, risoluzione dei problemi di base
PV-Safe
Il pulsante disattiva il campo
(a livello modulo)
Accessori
Estrazione dati da tutti i tester compatibili con
protocollo Modbus (i tester CA)
Dati inverter
Possibilità di estrarre i dati dagli inverter più
diffusi (SMA, Power One, Fronius, Kaco)
Potenza
Compatibilità
convertitore compatibile 110 / 230 V
(fornito con connettori internazionali)
Specifiche
meccaniche
Dimensioni (L x W x H)
225.5 x 226 x 125 mm
Peso
1 kg
Valutazione ambientale
NEMA 3R
Temperatura di esercizio
0˚ a +70˚ C
Module Management Unit (MMU)
GATEWAY
Il Gateway fornisce la comunicazione wireless con fino a 120 moduli Jinkosmart
e la MMU. A una sola MMU possono essere collegati fino a sette gateway.
SPECIFICHE DEL GATEWAY
Comunicazione MMU
Wireless (802,15)
Connessione via cavo RS-485; in serie con altri gateway
Portata wireless
15 m in raggio visivo
Moduli per Gateway
Montaggio al telaio del modulo o alle staffe della griglia, già
fornite per il montaggio al telaio
Portata wireless
15 m in raggio visivo
Moduli per Gateway
Specifiche meccaniche
120
Dimensioni
Peso
Intervallo temperatura di esercizio
Valutazione ambientale vano
141.3 x 48.5x 33.3mm
(con staffa)
0.9kg
-30°C +70°C
IP 65
Gateway
Per una completa funzionalità del sistema
sono necessarie una connessione Internet
e un gateway.
Il sistema di comunicazione wireless è FCC
ed è certificato CE classe 2. Il foro di fissaggio
è dotato di vite con testa troncoconica M3.5X6
acciaio inox.
SERVIZIO DI MONITORAGGIO
Il sistema di monitoraggio Jinkosmart offre una
visione completa del rendimento di qualsiasi
sistema. Una volta installato il sistema, è possibile
scegliere di effettuare l’ aggiornamento online.
GRATIS
PREMIUM
Report
mensile
giornaliero
Granularità dati di 1 min.
30 giorni
Storico complessivo
Avvisi di sicurezza
•
•
•
•
Visualizzazione impatto ambientale
da pannello di controllo
•
•
Storico complessivo
Analisi del rendimento
Grafici andamento
Possibilità di scaricare le
informazioni
Integrazione di dispositivi
Avvisi relativi al rendimento
Accesso API
•
•
•
•
•
•
Optimized by
Disegni tecnici
Prestazioni elettriche & Dipendenza dalla temperatura
Corrente-tensione & curve
corrente-potenza (260W)
942
1000 W/m²
600 W/m²
800 W/m²
400 W/m²
100
Ⅱ
Scatola di
giunzione
Dipendenza dalla Temperatura
di Isc, Voc, Pmax
180
160
10
Ⅰ
Fori per
installazione
Etichetta
240
Corrente(A)
1650
Catodico -
+ Anodo
Connettore
A
200
7
6
160
5
120
4
3
80
Potenza(W)
Fori della
messa a terra
A
140
9
8
860
1360
Ⅲ
280
2
40
1
0
Vistafrontale
Vistalaterale
0
5
10
15
20
25
35
30
40
NominaleIsc,VocPmax(%)
992
120
Isc
100
Pmax
60
40
20
0
-50
Tensione(V)
Vistaposteriore
Voc
80
-25
0
25
50
75
100
Temperaturadellacella(˚C)
Caratteristiche meccaniche
TipodiCella
156×156mmPolicristallino(6pollici)
NumerodiCelle

60(6×10)



Dimensioni 1650×992×40mm(65.00×39.05×1.57pollici)

19.2kg(42.3lbs.)
Peso

Vetroanteriore 3.2mm,vetrotemperatoadaltatrasmissione
ebassocontenutodiferro

Configurazione pallet
Materialedeltelaio

(Duescatole=unpallet)
Scatoladigiunzione
25pcs/scatola,50pcs/pallet,700pcs/contenitore40’HQ
Cavidiuscita



legadialluminioanodizzato

ProtezioneIP67(MMJ-ES50)
2
TÜV1×4.0mm ,Lunghezza:1000mm
Caratteristiche Elettriche
Modello
JKMS255P
STC
Potenzamassima(Pmax)
NOCT
255Wp 190Wp
JKMS265P
JKMS260P
JKMS270P
STC
NOCT
STC
NOCT
STC
NOCT
260Wp
194Wp
265Wp
198Wp
270Wp
202Wp
Tensioneallamassimapotenza(Vmp)
30.8V
28.1V
31.1V
28.3V
31.4V
28.7V
31.7V
29.0V
Correnteallamassimapotenza(Imp)
8.28A
6.75A
8.37A
6.84A
8.44A
6.91A
8.52A
6.97A
Tensionecircuitoaperto(Voc)
33.6V
33.6V
33.6V
33.6V
33.6V
33.6V
33.6V
33.6V
Correntedicortocircuito(Isc)
8.92A
7.22A
8.98A
7.26A
9.03A
7.31A
9.09A
7.35A
Efficienzadelmodulo(%)
15.58%
16.19%
15.89%
Tensionemassimadelsistema(℃)
-40℃~+85℃
Ratingmassimodifusibiliinserie
1000VDC (IEC)
Portatamassimafusibiliinserie
15A
0~+3%
Tolleranzadipotenza
-0.40%/℃
CoefficienteditemperaturadiPmax
CoefficienteditemperaturadiVoc
0%/℃
CoefficienteditemperaturadiIsc
0.06%/℃
Temperaturanominaledieserciziocella(NOCT)
45±2℃
STC :
Irraggiamento1000W/m2
Irraggiamento800W/m2
16.50%
Temperaturacelle25°C
Temperaturaambiente20°C
AM=1.5
Velocitàdelvento1m/s
*Tolleranzadimisuradipotenza:±3%
La società si riserva il diritto finale sulle spiegazioni o su qualsiasi informazione qui presente. IT-JKMS-270P_rev2014
Optimized by
Disegni tecnici
Prestazioni elettriche & Dipendenza dalla temperatura
992
942
Corrente-tensione & curve
corrente-potenza (305W)
Dipendenza dalla Temperatura
di Isc, Voc, Pmax
100
Ⅱ
Scatola di
giunzione
1000 W/m²
600 W/m²
800 W/m²
400 W/m²
180
160
10
Etichetta
Fori per
installazione
Ⅲ
320
140
9
280
860
1360
1956
8
200
6
Corrente(A)
Catodico -
+ Anodo
Connettore
A
5
160
4
120
3
80
2
40
1
0
Vistafrontale
Vistalaterale
Potenza(W)
Fori della
messa a terra
A
240
7
40.1
0
10
20
30
NominaleIsc,VocPmax(%)
Ⅰ
120
Isc
100
Voc
80
Pmax
60
40
20
0
40
50
-50
Tensione(V)
Vistaposteriore
-25
0
25
50
75
100
Temperaturadellacella(˚C)
Caratteristiche meccaniche
TipodiCella
156×156mmPolicristallino(6pollici)
NumerodiCelle

72(6×12)



Dimensioni 1956×992×40mm(77.01×39.05×1.57pollici)

26.5kg(58.4lbs.)
Peso

Vetroanteriore 4.0mm,vetrotemperatoadaltatrasmissione
ebassocontenutodiferro

Configurazione pallet
Materialedeltelaio
(Duescatole=unpallet)
Scatoladigiunzione
25pcs/scatola,50pcs/pallet,550pcs/contenitore40’HQ
Cavidiuscita




legadialluminioanodizzato

ProtezioneIP67(MMJ-ES50)
2
TÜV1×4.0mm ,Lunghezza:1000mm
Caratteristiche Elettriche
Modello
JKMS305P
STC
Potenzamassima(Pmax)
NOCT
305Wp 226Wp
JKMS315P
JKMS310P
JKMS320P
STC
NOCT
STC
NOCT
STC
NOCT
310Wp
231Wp
315Wp
235Wp
320Wp
238Wp
Tensioneallamassimapotenza(Vmp)
36.8V
33.6V
37.0V
33.9V
37.2V
34.3V
37.4V
34.7V
Correnteallamassimapotenza(Imp)
8.30A
6.72A
8.38A
6.81A
8.48A
6.84A
8.56A
6.86A
Tensionecircuitoaperto(Voc)
40.1V
40.1V
40.1V
40.1V
40.1V
40.1V
40.1V
40.1V
Correntedicortocircuito(Isc)
8.91A
7.22A
8.96A
7.26A
9.01A
7.29A
9.05A
7.30A
Efficienzadelmodulo(%)
15.72%
16.23%
15.98%
Tensionemassimadelsistema(℃)
-40℃~+85℃
Ratingmassimodifusibiliinserie
1000VDC (IEC)
Portatamassimafusibiliinserie
15A
Tolleranzadipotenza
0~+3%
CoefficienteditemperaturadiPmax
-0.40%/℃
CoefficienteditemperaturadiVoc
0%/℃
CoefficienteditemperaturadiIsc
0.06%/℃
Temperaturanominaledieserciziocella(NOCT)
STC :
Irraggiamento1000W/m2
Irraggiamento800W/m2
16.49%
45±2℃
Temperaturacelle25°C
Temperaturaambiente20°C
AM=1.5
Velocitàdelvento1m/s
*Tolleranzadimisuradipotenza:±3%
La società si riserva il diritto finale sulle spiegazioni o su qualsiasi informazione qui presente. IT-JKMS-320P_rev2015
JinkoSolar Holding Co., Ltd.
Sede centrali
Centro Vendite Globali & Marketing
Stabilimento di produzione dello Jiangxi
Stabilimento di produzione dello Zhejiang
16F, Building No2
N.1 Jinko Road,
N.58 Yuanxi Road,
428# South Yang Gao Road,
Shangrao Economic Development Zone,
Haining Yuanhua Industrial Park,
Shanghai, China 200127
Jiangxi Province, China 334100
Zhejiang Province, China 314416
Tel: +86 21 6061 1799
Tel: +86 793 858 8188
Tel: +86 573 8798 5678
Fax: +86 21 6876 1115
Fax: +86 793 846 1152
Fax: +86 573 8787 1070
Europa
JinkoSolar (Svizzera) A.G.
JinkoSolar GmbH a Monaco, Germania
JinkoSolar Srl in Bologna, Italy
Chamerstrasse 85, in 6300 Zug
Freisingerstr. 9
Via Bazzanese 32/7
Tel:+41 41 748 0010
D-85716 Unterschleißheim bei
Casalecchio di Reno (Bologna)
Fax:+41 41 748 0019
München, Germany
Tel:+39 051 298 8511
Tel: +49 (0) 891433246-0
Fax:+39 051 571 274
Fax: +49 (0) 891433246-29
[email protected]
[email protected]
Nord America
América Latina
JinkoSolar ( U.S. ) Inc.
JinkoSolar Canada Co., Ltd.
Jinko Solar Chile SPA.
595 Market Street, Suite 2200,
Suite 703, 100 Allsate Parkway, Markham,
Cerro el Plomo 5931 Of. 507. Las Condes,
San Francisco, CA 94105
ON Canada L3R 6H3
Santiago, Chile
Tel: +1 415 402 0502
Tel:+1 905 604 2527
Tel:+56 2 2573 8537
Fax: +1 415 402 0703
Fax: +1 905 604 2687
Fax:+56 2 2573 8537
[email protected]
[email protected]
[email protected]
Asia & Pacifico
JinkoSolar La Cina
JinkoSolar Giappone KK
JinkoSolar Ufficio Osaka
JinkoSolar Australia Holdings Co., Ltd.
F22 D7-9, Western Central Plaza T1,
Shanghai Kokusai Building 4F
6F Sakaisuji Honmachi Building.
Level 13, 307 Queen St, Brisbane
1# Xizhimen Street, Beijing,
1-24-12 Shinkawa, Chuo-ku, Tokyo,
1-8-14, Minami Honmachi, Chuo-ku,
Tel: +61 (0) 7 5549 3149
China 100044
Japan 104-0033
Osaka. 541-0054 Giappone
Fax: +61 (0) 7 5549 0248
Tel:+86 10 5830 1948
Tel:+81 (0)3 6280 3366
Tel:+81 (0)6 6125 5553
Fax: +86 10 5834 1487
Fax:+81 (0)3 6280 3563
Fax:+81 (0)6 6125 5977
JinkoSolar (PTY) Ltd.
Pro JinkoSolar Portugal Unipessoal LDA.
2 Evans viale Epping Industria
Polo Tecnologico de Moura, Lote 1,
Epping 1,7460 Città del Capo Sud Africa
7860-042, Moura
Tel: +27 215 343 467
Tel: +351 285 200 070
Magazzini di logistica in Europa & Stati Uniti
www.jinkosolar.com
[email protected]
La società si riserva il diritto finale sulle spiegazioni o su qualsiasi informazione qui presente.
