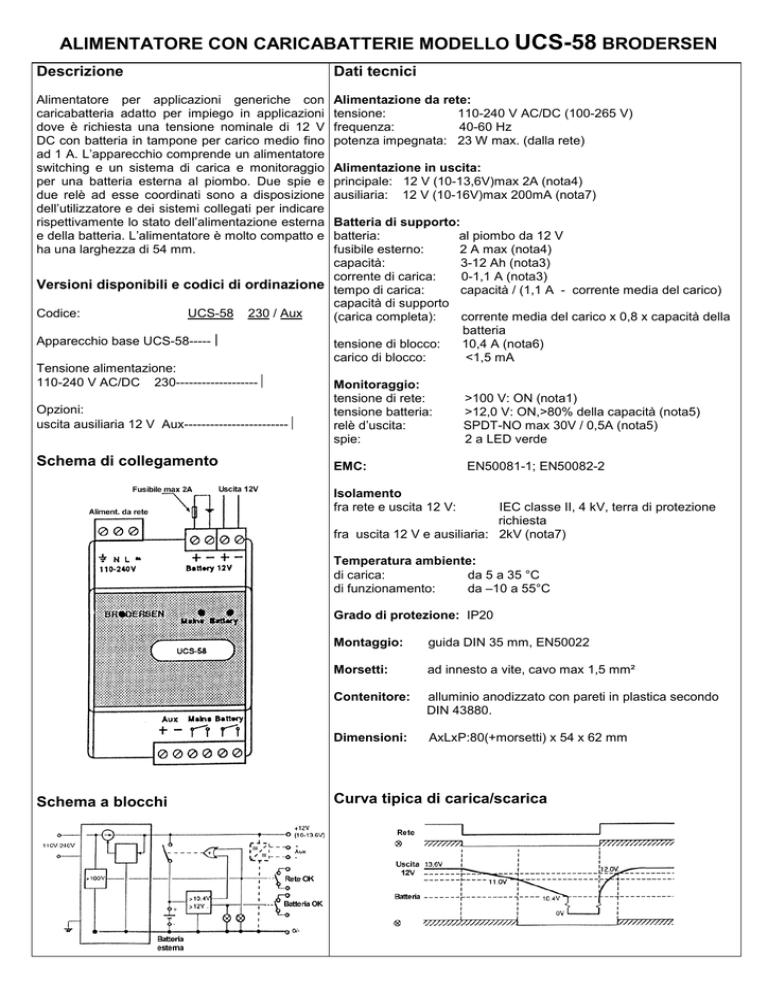

ALIMENTATORE CON CARICABATTERIE MODELLO UCS-58 BRODERSEN
Descrizione
Dati tecnici
Alimentatore per applicazioni generiche con
caricabatteria adatto per impiego in applicazioni
dove è richiesta una tensione nominale di 12 V
DC con batteria in tampone per carico medio fino
ad 1 A. L’apparecchio comprende un alimentatore
switching e un sistema di carica e monitoraggio
per una batteria esterna al piombo. Due spie e
due relè ad esse coordinati sono a disposizione
dell’utilizzatore e dei sistemi collegati per indicare
rispettivamente lo stato dell’alimentazione esterna
e della batteria. L’alimentatore è molto compatto e
ha una larghezza di 54 mm.
Alimentazione da rete:
tensione:
110-240 V AC/DC (100-265 V)
frequenza:
40-60 Hz
potenza impegnata: 23 W max. (dalla rete)
Alimentazione in uscita:
principale: 12 V (10-13,6V)max 2A (nota4)
ausiliaria: 12 V (10-16V)max 200mA (nota7)
Batteria di supporto:
batteria:
al piombo da 12 V
fusibile esterno:
2 A max (nota4)
capacità:
3-12 Ah (nota3)
corrente di carica:
0-1,1 A (nota3)
Versioni disponibili e codici di ordinazione tempo di carica:
capacità / (1,1 A - corrente media del carico)
capacità di supporto
Codice:
UCS-58 230 / Aux
(carica completa):
corrente media del carico x 0,8 x capacità della
batteria
Apparecchio base UCS-58-----
tensione di blocco:
10,4 A (nota6)
carico di blocco:
<1,5 mA
Tensione alimentazione:
110-240 V AC/DC 230-------------------
Monitoraggio:
tensione di rete:
>100 V: ON (nota1)
Opzioni:
tensione batteria:
>12,0 V: ON,>80% della capacità (nota5)
uscita ausiliaria 12 V Aux------------------------
relè d’uscita:
SPDT-NO max 30V / 0,5A (nota5)
spie:
2 a LED verde
Schema di collegamento
EMC:
EN50081-1; EN50082-2
Isolamento
fra rete e uscita 12 V:
IEC classe II, 4 kV, terra di protezione
richiesta
fra uscita 12 V e ausiliaria: 2kV (nota7)
Temperatura ambiente:
di carica:
da 5 a 35 °C
di funzionamento:
da –10 a 55°C
Grado di protezione: IP20
Schema a blocchi
Montaggio:
guida DIN 35 mm, EN50022
Morsetti:
ad innesto a vite, cavo max 1,5 mm²
Contenitore:
alluminio anodizzato con pareti in plastica secondo
DIN 43880.
Dimensioni:
AxLxP:80(+morsetti) x 54 x 62 mm
Curva tipica di carica/scarica
Note e osservazioni
1) La spia di rete è attivata quando la tensione di
rete è sufficiente per permettere all’
alimentatore di lavorare.
2) La capacità della batteria deve essere scelta
secondo i consumi reali e il tempo di supporto
necessario. Si ricordi che le caratteristiche
della batteria si degradano drasticamente a
seconda della temperatura e dell’età.
3) L’alimentatore con caricabatteria funziona
come un generatore di corrente costante
finché la batteria è carica. Il valore effettivo di
corrente di carica è la differenza fra la
capacità dell’alimentatore (1,1 A nominali) e il
consumo effettivo. Si può usare la seguente
formula per calcolare l’effettivo tempo di
carica in ore: Capacità (Ah) / 1,1 – carico
medio (A).
4) Qualora il carico superi gli 1,1 A per un breve periodo, l’eccesso di
corrente sarà prelevato dalla batteria scaricandola. La batteria
deve essere corredata di fusibile (max 2 A) ad essa direttamente
collegato.
5) Le spie e i relè d’uscita sono attivati quando la tensione della rete
e della batteria sono corrette. Si noti che il circuito non è in grado
di rilevare se la batteria è scollegata poiché la tensione del circuito
aperto sarà superiore ai 12 V.
6) Per prevenire una scarica eccessiva la batteria verrà
automaticamente esclusa se la sua tensione scenderà sotto i
10,4V. La batteria si ricollegherà automaticamente al ritorno
dell’alimentazione dalla rete.
7) L’alimentazione ausiliaria (Aux) è prevista per dare tensione ai
segnali I/O di processo ed è pertanto isolata dall’alimentazione
principale. E’ protetta contro i corto circuiti. Tale isolamento non
soddisfa i requisiti dell’isolamento di sicurezza.
