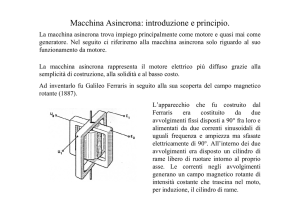

Campo Magnetico Rotante:

Campo Magnetico Rotante:
La velocità di rotazione, indicata come velocità sincrona è
60 * f
no = -------p
dove: no è la velocità del campo magnetico rotante o sincronismo
f: è la frequenza
p: numero di coppie polari
formule inverse:
60 * f
no = -------p
p*f
f = --------60

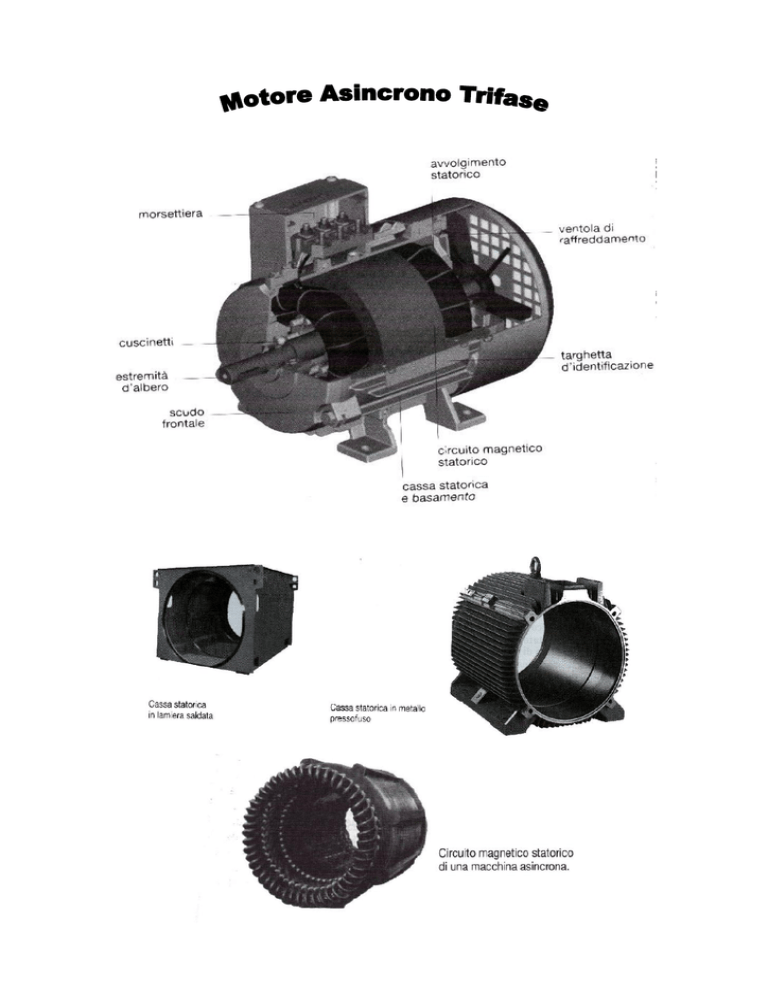

Nel funzionamento a vuoto sull’albero motore non è applicato alcun carico. Il rotore assume una
velocità molto prossima a quella di sincronismo (campo magnetico rotante) che tuttavia non riesce
mai a raggiungere.
Lo scorrimento che si indica con s
E’ il valore relativo dello scarto tra la velocità del rotore n e la velocità del sincronismo (campo
magnetico rotante) no.
no - n
s = ---------no
s% = s * 100
s = s% / 100
A vuoto lo scorrimento vale 0,5%
n e no [ giri/min ]
le formule inverse:
n = no ( 1 – s)
e
n
no = ----------1-s
Esercizi:
Calcolare la velocità del rotore n sapendo che f = 50Hz p = 3 (coppie polari) e lo scorrimento a
vuoto vale 0,5%.
Dati:
f = 50Hz,
p = 3,
s = 0,5%
1) Si calcola la velocità di sincronismo (campo magnetico rotante) no
60 * f
60 * 50
3000
no = --------- = -------------- = ------------ = 1000 giri/min
3
3
3
2) Si calcola lo scorrimento, conoscendo lo scorrimento percentuale s%
s = s% / 100 = 0,5 /100 = 0,005
3) Si calcola la velocità del rotore:
n = no (1 –s) = 1000(1-0,005) = 1000 * 0,995 = 995 giri/min
RISPOSTA:
Il rotore del MAT ruota ad una velocità di 995 giri/min
