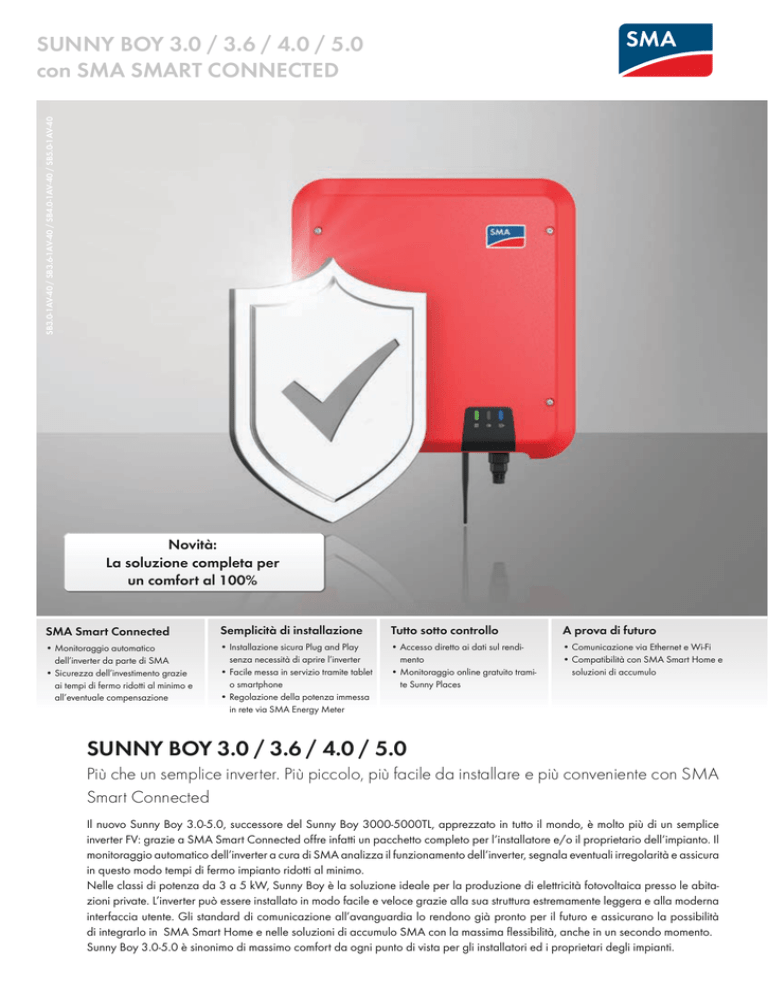

SB3.0-1AV-40 / SB3.6-1AV-40 / SB4.0-1AV-40 / SB5.0-1AV-40
Sunny Boy 3.0 / 3.6 / 4.0 / 5.0
con Sma Smart Connected
Novità:
La soluzione completa per
un comfort al 100%
SMA Smart Connected
•Monitoraggio automatico
dell’inverter da parte di SMA
•Sicurezza dell’investimento grazie
ai tempi di fermo ridotti al minimo e
all’eventuale compensazione
Semplicità di installazione
•Installazione sicura Plug and Play
senza necessità di aprire l’inverter
•Facile messa in servizio tramite tablet
o smartphone
•Regolazione della potenza immessa
in rete via SMA Energy Meter
Tutto sotto controllo
•Accesso diretto ai dati sul rendimento
•Monitoraggio online gratuito tramite Sunny Places
A prova di futuro
•Comunicazione via Ethernet e Wi-Fi
•Compatibilità con SMA Smart Home e
soluzioni di accumulo
SUNNY BOY 3.0 / 3.6 / 4.0 / 5.0
Più che un semplice inverter. Più piccolo, più facile da installare e più conveniente con SMA
Smart Connected
Il nuovo Sunny Boy 3.0-5.0, successore del Sunny Boy 3000-5000TL, apprezzato in tutto il mondo, è molto più di un semplice
inverter FV: grazie a SMA Smart Connected offre infatti un pacchetto completo per l‘installatore e/o il proprietario dell‘impianto. Il
monitoraggio automatico dell’inverter a cura di SMA analizza il funzionamento dell‘inverter, segnala eventuali irregolarità e assicura
in questo modo tempi di fermo impianto ridotti al minimo.
Nelle classi di potenza da 3 a 5 kW, Sunny Boy è la soluzione ideale per la produzione di elettricità fotovoltaica presso le abitazioni private. L’inverter può essere installato in modo facile e veloce grazie alla sua struttura estremamente leggera e alla moderna
interfaccia utente. Gli standard di comunicazione all’avanguardia lo rendono già pronto per il futuro e assicurano la possibilità
di integrarlo in SMA Smart Home e nelle soluzioni di accumulo SMA con la massima flessibilità, anche in un secondo momento.
Sunny Boy 3.0-5.0 è sinonimo di massimo comfort da ogni punto di vista per gli installatori ed i proprietari degli impianti.
Sunny Boy 3.0 / 3.6 / 4.0 / 5.0
con Sma Smart Connected
Sicurezza dell’investimento inclusa nel prezzo
SMA Smart Connected* fornisce in modo automatico e gratuito il
monitoraggio e l’analisi dell’inverter tramite SMA Sunny Portal. In
caso di errore dell’inverter, SMA informa il gestore dell’impianto
e l’installatore in maniera proattiva. Nel caso in cui sia necessaria
la sostituzione dell’inverter, SMA spedisce gratuitamente ed in
brevissimo tempo un nuovo dispositivo. In questo modo i proprietari
degli impianti e gli installatori possono beneficiare di diagnosi
rapide e tempi di fermo impianto ridotti al minimo.
SMA Smart Connected offre il massimo comfort, compresa la
sicurezza dell’investimento.
Installazione
•Il gestore dell’impianto o l’installatore attiva SMA Smart Connected entro 31 giorni dalla messa in servizio
registrando l‘impianto sul Sunny Portal.
Monitoraggio
•Monitoraggio e analisi proattivi dell’inverter da parte di SMA.
•Il gestore dell’impianto riceve mensilmente da SMA report sulle prestazioni.
MESSAGGI
•SMA analizza l’errore e valuta la necessità di sostituzione dell’inverter.
•Dettagliata diagnosi preliminare via e-mail per installatore e proprietario.
Servizio di sostituzione
•SMA consegna al gestore dell’impianto un inverter sostitutivo in un intervallo di tempo compreso tra 1 e 3 giorni.
•L’installatore contatta il proprietario dell’impianto e sostituisce l’inverter.
SERVIZIO RIMBORSO
•Il gestore dell’impianto ha diritto a un rimborso da parte di SMA nel caso in cui l’inverter sostitutivo non sia
consegnato entro 3 giorni.
* SMA Smart Connected vale inizialmente per i 5 anni di garanzia di fabbrica. Successivamente è possibile continuare a
beneficiare di questo servizio mediante un’estensione di garanzia.
Curva del grado di rendimento
100
SB5.0-1AV-40
96
94
92
97
90
Eta (VFV = 175 V)
Eta (VFV = 360 V)
Eta (VFV = 500 V)
88
86
0,0
0,2
0,4
ηEU [%]
Grado di rendimento [%]
98
95
175
VMPP [V]
0,6
500
0,8
1,0
Potenza di uscita / Potenza nominale
Dati tecnici
Ingresso (CC)
Potenza CC max (a cos φ =1)
Tensione d’ingresso max
Range di tensione MPP
Tensione nominale d’ingresso
Tensione d’ingresso min. / Tensione d’ingresso d’avviamento
Corrente d’ingresso max ingresso A / ingresso B
Corrente d’ingresso max per stringa ingresso A / ingresso B
Numero di ingressi MPP indipendenti / Stringhe per ingresso MPP
Uscita (CA)
Potenza nominale (a 230 V, 50 Hz)
Potenza apparente CA max
Tensione nominale CA / Range
Frequenza di rete CA / Range
Frequenza di rete nominale / Tensione di rete nominale
Corrente d’uscita max
Fattore di potenza alla potenza nominale
Fattore di potenza regolabile
Fasi di immissione / Fasi di collegamento
Grado di rendimento
Grado di rendimento max / Grado di rendimento europ.
Dispositivi di protezione
Dispositivo di disinserzione lato ingresso
Monitoraggio della dispersione verso terra / Monitoraggio della rete
Protezione contro l’inversione della polarità CC /
Resistenza ai cortocircuiti CA / Isolamento galvanico
Unità di monitoraggio correnti di guasto sensibile a tutti i tipi di corrente
Classe di isolamento (secondo IEC 62103) / Categoria di sovratensione
(secondo IEC 60664-1)
Dati generali
Dimensioni (L x A x P)
Peso
Range di temperature di funzionamento
Rumorosità, valore tipico
Autoconsumo (notte)
Topologia
Sistema di raffreddamento
Grado di protezione (secondo IEC 60529)
Classe climatica (secondo IEC 60721-3-4)
Valore massimo ammissibile per l’umidità relativa (non condensante)
Dotazione
Collegamento CC / Collegamento CA
Visualizzazione tramite smartphone, tablet, notebook
Interfacce: WLAN, Speedwire/Webconnect
Garanzia: 5 / 10 anni
Certificati e omologazioni (altri su richiesta)
● Dotazione di serie ○ Opzionale — Non disponibile
Dati in condizioni nominali
Aggiornamento maggio 2016
Sunny Boy 3.0
Sunny Boy 3.6
3200 W
3880 W
da 110 V a 500 V
3000 W
3000 VA
16 A
97,0% / 96,4%
Sunny Boy 4.0
4200 W
600 V
da 130 V a 500 V
da 140 V a 500 V
365 V
100 V / 125 V
15 A / 15 A
15 A / 15 A
2 / A: 2; B: 2
Sunny Boy 5.0
5250 W1)
da 175 V a 500 V
3680 W
4000 W
3680 VA
4000 VA
220 V, 230 V, 240 V / 180 V a 280 V
50 Hz, 60 Hz / −5 Hz a +5 Hz
50 Hz / 230 V
16 A
22 A3)
1
0,8 sovraeccitato, 0,8 sottoeccitato
1/1
97,0% / 96,5%
97,0% / 96,5%
5000 W2)
5000 VA2)
22 A3)
97,0% / 96,5%
●
●/●
●/●/—
●
I / III
435 mm / 470 mm / 176 mm (17,1” / 18,5” / 6,9”)
16 kg (35,3 lb)
Da −25 °C a +60 °C (−13 °F a +140 °F)
25 dB(A)
1,0 W
Senza trasformatore
Convezione
IP65
4K4H
100%
SUNCLIX / Terminali CA
●
●/●
●/○
AS 4777, C10/11, CE, CEI 0-21, EN 50438, G59/3, G83/2, IEC 61727, NEN-EN50438,
NRS 097-2-1, PPC, PPDS, RD1699, RD 661, SI 4777, UTE C15-712, VDE-AR-N 4105,
VDE0126-1-1, VFR 2014
1) 4825 W per VDE-AR-N 4105
2) 4600 W / 4600 VA per VDE-AR-N 4105
3) AS 4777: 21,7 A
Denominazione del tipo
SB3.0-1AV-40
SB3.6-1AV-40
SB4.0-1AV-40
SB5.0-1AV-40
Schema d’impianto
SUNNY PORTAL
SMARTPHONE/
TABLET
ROUTER
RETE PUBBLICA
SMA
ENERGY METER
INVERTER FV
SUNNY BOY
STORAGE
PRESA RADIO
UTILIZZATORI
COMANDABILI
CONTATORE
DI ENERGIA PER
LA FATTURAZIONE
UTILIZZATORI
NON
COMANDABILI
BATTERIA
CC
CA
Speedwire/
Webconnect
Funzionamento base
•Produzione di elettricità fotovoltaica
•Visualizzazione su Sunny Portal o Sunny Places
•Pacchetto di assistenza integrata SMA Smart Connected
•Modbus come interfaccia per soluzioni di terze parti
Con SMA Energy Meter (opzionale)
•Limitazione dinamica dell’immissione in rete
fra lo 0% e il 100%
•Visualizzazione dei consumi energetici
www.SMA-Italia.com Possibilità di integrazione
Sistema base con integrazione di Sunny Home Manager e/o
sistema di accumulo
•Visualizzazione dei consumi energetici e previsioni atmosferiche su Sunny Portal o Sunny Places
•Controllo dei carichi automatizzato
•Carica e scarica sulla base delle previsioni atmosferiche
SMA Solar Technology
SB30-50-DIT1628-V10 SMA e Sunny Boy sono marchi registrati di SMA Solar Technology AG. Bluetooth® è un marchio registrato di Bluetooth SIG, Inc. SUNCLIX è un marchio registrato di PHOENIX CONTACT GmbH & Co.KG. Stampato su carta FSC.
Con riserva di modifiche a prodotti e servizi, anche sulla base di specifici requisiti nazionali, nonché di divergenze dei dati tecnici. SMA declina ogni responsabilità per eventuali errori di stampa o refusi. Informazioni aggiornate sono reperibili sul sito www.SMA-Solar.com
