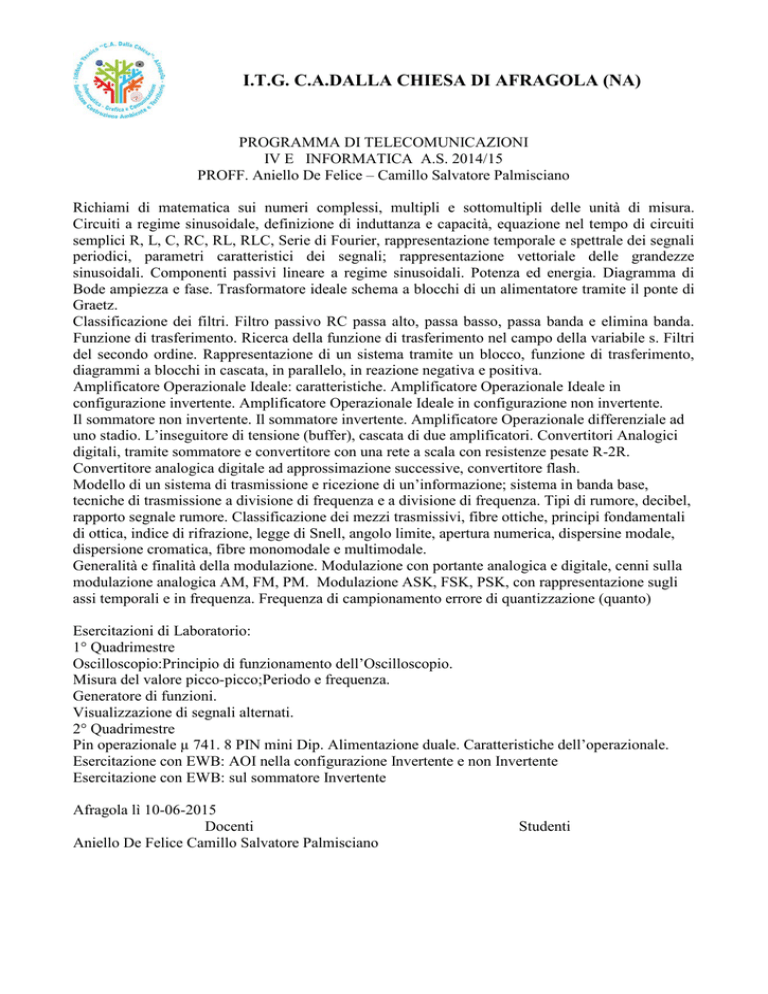

I.T.G. C.A.DALLA CHIESA DI AFRAGOLA (NA)
PROGRAMMA DI TELECOMUNICAZIONI
IV E INFORMATICA A.S. 2014/15
PROFF. Aniello De Felice – Camillo Salvatore Palmisciano
Richiami di matematica sui numeri complessi, multipli e sottomultipli delle unità di misura.
Circuiti a regime sinusoidale, definizione di induttanza e capacità, equazione nel tempo di circuiti
semplici R, L, C, RC, RL, RLC, Serie di Fourier, rappresentazione temporale e spettrale dei segnali
periodici, parametri caratteristici dei segnali; rappresentazione vettoriale delle grandezze
sinusoidali. Componenti passivi lineare a regime sinusoidali. Potenza ed energia. Diagramma di
Bode ampiezza e fase. Trasformatore ideale schema a blocchi di un alimentatore tramite il ponte di
Graetz.
Classificazione dei filtri. Filtro passivo RC passa alto, passa basso, passa banda e elimina banda.
Funzione di trasferimento. Ricerca della funzione di trasferimento nel campo della variabile s. Filtri
del secondo ordine. Rappresentazione di un sistema tramite un blocco, funzione di trasferimento,
diagrammi a blocchi in cascata, in parallelo, in reazione negativa e positiva.
Amplificatore Operazionale Ideale: caratteristiche. Amplificatore Operazionale Ideale in
configurazione invertente. Amplificatore Operazionale Ideale in configurazione non invertente.
Il sommatore non invertente. Il sommatore invertente. Amplificatore Operazionale differenziale ad
uno stadio. L’inseguitore di tensione (buffer), cascata di due amplificatori. Convertitori Analogici
digitali, tramite sommatore e convertitore con una rete a scala con resistenze pesate R-2R.
Convertitore analogica digitale ad approssimazione successive, convertitore flash.
Modello di un sistema di trasmissione e ricezione di un’informazione; sistema in banda base,
tecniche di trasmissione a divisione di frequenza e a divisione di frequenza. Tipi di rumore, decibel,
rapporto segnale rumore. Classificazione dei mezzi trasmissivi, fibre ottiche, principi fondamentali
di ottica, indice di rifrazione, legge di Snell, angolo limite, apertura numerica, dispersine modale,
dispersione cromatica, fibre monomodale e multimodale.
Generalità e finalità della modulazione. Modulazione con portante analogica e digitale, cenni sulla
modulazione analogica AM, FM, PM. Modulazione ASK, FSK, PSK, con rappresentazione sugli
assi temporali e in frequenza. Frequenza di campionamento errore di quantizzazione (quanto)
Esercitazioni di Laboratorio:
1° Quadrimestre
Oscilloscopio:Principio di funzionamento dell’Oscilloscopio.
Misura del valore picco-picco;Periodo e frequenza.
Generatore di funzioni.
Visualizzazione di segnali alternati.
2° Quadrimestre
Pin operazionale µ 741. 8 PIN mini Dip. Alimentazione duale. Caratteristiche dell’operazionale.
Esercitazione con EWB: AOI nella configurazione Invertente e non Invertente
Esercitazione con EWB: sul sommatore Invertente
Afragola lì 10-06-2015
Docenti
Aniello De Felice Camillo Salvatore Palmisciano
Studenti
