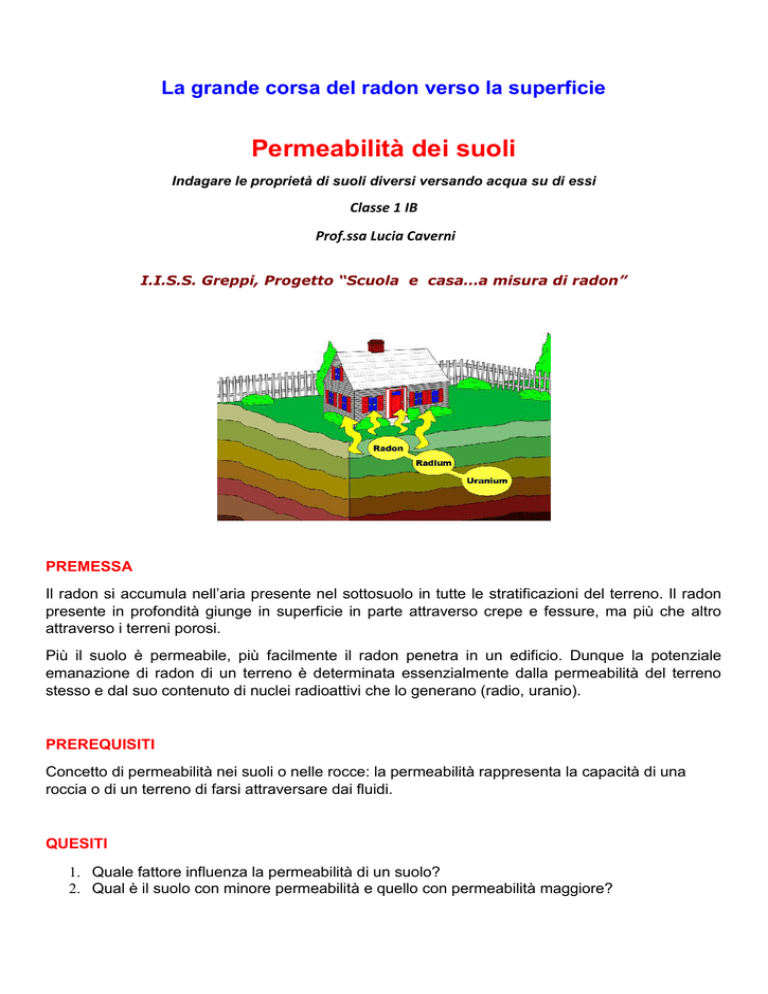

La grande corsa del radon verso la superficie
Permeabilità dei suoli
Indagare le proprietà di suoli diversi versando acqua su di essi
Classe 1 IB
Prof.ssa Lucia Caverni
I.I.S.S. Greppi, Progetto “Scuola e casa…a misura di radon”
PREMESSA
Il radon si accumula nell’aria presente nel sottosuolo in tutte le stratificazioni del terreno. Il radon
presente in profondità giunge in superficie in parte attraverso crepe e fessure, ma più che altro
attraverso i terreni porosi.
Più il suolo è permeabile, più facilmente il radon penetra in un edificio. Dunque la potenziale
emanazione di radon di un terreno è determinata essenzialmente dalla permeabilità del terreno
stesso e dal suo contenuto di nuclei radioattivi che lo generano (radio, uranio).
PREREQUISITI
Concetto di permeabilità nei suoli o nelle rocce: la permeabilità rappresenta la capacità di una
roccia o di un terreno di farsi attraversare dai fluidi.
QUESITI
1. Quale fattore influenza la permeabilità di un suolo?
2. Qual è il suolo con minore permeabilità e quello con permeabilità maggiore?
INTRODUZIONE
Per creare campioni idonei per l’esperimento abbiamo prelevato diversi tipi di terriccio e di argilla e
li abbiamo setacciati per rendere il campione omogeneo.
Successivamente per eliminare l’acqua presente abbiamo messo i campioni di terriccio in forno.
I campioni asciutti, pronti per eseguire l’esperimento, sono stati messi in vari contenitori.
MATERIALI OCCORRENTI
 Cilindro di plastica con le estremità aperte
 Bicchiere di plastica per raccogliere l’acqua
 Cilindro graduato per misurare la quantità di terreno e di
acqua
 Un elastico e un fazzoletto da usare come filtro
 Una spruzzetta per prelevare l’acqua
 Un cronometro
 Il campione di terreno da analizzare
TERRENI ANALIZZATI
 ARGILLA finissime, fine, media e grossa;
 TERRENO comune finissimi, fine, medio e grosso;
 SABBIA
PROCEDIMENTO
1. Creare il filtro avvolgendo il fazzoletto al cilindro di plastica con le estremità aperte e fissarlo con un
elastico;
2. Misurare con un cilindro graduato 40ml di terreno da analizzare e versarlo nel cilindro con il filtro;
3. Riempire il cilindro graduato con 40ml di acqua;
4. Versare l’acqua nel cilindro contenente il terreno;
5. Cronometrare il tempo di attraversamento;
6. I risultati ottenuti sono stati trasferiti su un foglio di calcolo Excel.
Figura 1
Figura 2
Figura 3
Figura 4
Figura 5
Figura 6
RISULTATI OTTENUTI
TipiTerreno
Tempo attraversamento(s)
Argilla finissima
Argilla fine
Argilla media
Argilla grossa
Terriccio
finissimo
Terriccio fine
Terriccio medio
Terriccio grosso
Sabbia
200
36,2
20
13,8
40
40
40
40
Vel= V/t
(ml/s)
0,2
1,10
2,00
2,90
35,7
32,2
20,8
9,6
25
40
40
40
40
40
1,12
1,24
1,92
4,17
1,60
CONCLUSIONI
 Abbiamo notato una relazione tra il diametro
dei granuli che compongono il terreno e la
velocità di attraversamento dell’acqua:
maggiore è il diametro dei granuli del
terreno maggiore è la velocità di
attraversamento.
 Abbiamo notato che il suolo meno
permeabile è l’argilla finissima mentre il
suolo con permeabilità maggiore è il
terreno comune grosso.
