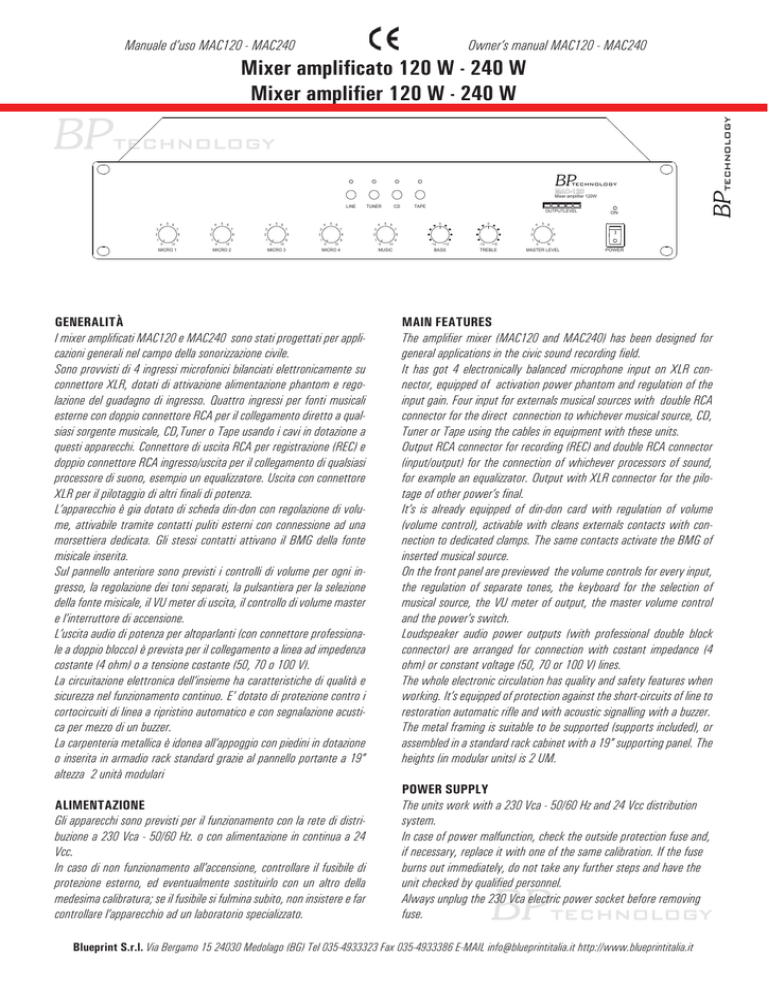

Manuale d’uso MAC120 - MAC240
Owner’s manual MAC120 - MAC240
BPTECHNOLOGY
BP
TECHNOLOGY
MAC-120
Mixer amplifier 120W
LINE
TUNER
CD
TAPE
OUTPUTLEVEL
4
5
6
4
7
3
2
8
1
9
0
10
MICRO 1
5
6
4
7
3
2
8
1
9
0
10
MICRO 2
5
6
4
7
3
2
8
1
9
0
10
MICRO 3
5
6
4
7
3
2
8
1
9
0
10
MICRO 4
GENERALITÀ
I mixer amplificati MAC120 e MAC240 sono stati progettati per applicazioni generali nel campo della sonorizzazione civile.
Sono provvisti di 4 ingressi microfonici bilanciati elettronicamente su
connettore XLR, dotati di attivazione alimentazione phantom e regolazione del guadagno di ingresso. Quattro ingressi per fonti musicali
esterne con doppio connettore RCA per il collegamento diretto a qualsiasi sorgente musicale, CD,Tuner o Tape usando i cavi in dotazione a
questi apparecchi. Connettore di uscita RCA per registrazione (REC) e
doppio connettore RCA ingresso/uscita per il collegamento di qualsiasi
processore di suono, esempio un equalizzatore. Uscita con connettore
XLR per il pilotaggio di altri finali di potenza.
L’apparecchio è gia dotato di scheda din-don con regolazione di volume, attivabile tramite contatti puliti esterni con connessione ad una
morsettiera dedicata. Gli stessi contatti attivano il BMG della fonte
misicale inserita.
Sul pannello anteriore sono previsti i controlli di volume per ogni ingresso, la regolazione dei toni separati, la pulsantiera per la selezione
della fonte misicale, il VU meter di uscita, il controllo di volume master
e l’interruttore di accensione.
L’uscita audio di potenza per altoparlanti (con connettore professionale a doppio blocco) è prevista per il collegamento a linea ad impedenza
costante (4 ohm) o a tensione costante (50, 70 o 100 V).
La circuitazione elettronica dell’insieme ha caratteristiche di qualità e
sicurezza nel funzionamento continuo. E’ dotato di protezione contro i
cortocircuiti di linea a ripristino automatico e con segnalazione acustica per mezzo di un buzzer.
La carpenteria metallica è idonea all’appoggio con piedini in dotazione
o inserita in armadio rack standard grazie al pannello portante a 19”
altezza 2 unità modulari
ALIMENTAZIONE
Gli apparecchi sono previsti per il funzionamento con la rete di distribuzione a 230 Vca - 50/60 Hz. o con alimentazione in continua a 24
Vcc.
In caso di non funzionamento all’accensione, controllare il fusibile di
protezione esterno, ed eventualmente sostituirlo con un altro della
medesima calibratura; se il fusibile si fulmina subito, non insistere e far
controllare l’apparecchio ad un laboratorio specializzato.
5
0
6
0
4
7
3
2
10
MUSIC
7
8
1
9
0
-12
+12
BASS
-12
+12
TREBLE
ON
6
3
2
8
1
5
BPTECHNOLOGY
Mixer amplificato 120 W - 240 W
Mixer amplifier 120 W - 240 W
9
0
10
MASTER LEVEL
POWER
MAIN FEATURES
The amplifier mixer (MAC120 and MAC240) has been designed for
general applications in the civic sound recording field.
It has got 4 electronically balanced microphone input on XLR connector, equipped of activation power phantom and regulation of the
input gain. Four input for externals musical sources with double RCA
connector for the direct connection to whichever musical source, CD,
Tuner or Tape using the cables in equipment with these units.
Output RCA connector for recording (REC) and double RCA connector
(input/output) for the connection of whichever processors of sound,
for example an equalizzator. Output with XLR connector for the pilotage of other power’s final.
It’s is already equipped of din-don card with regulation of volume
(volume control), activable with cleans externals contacts with connection to dedicated clamps. The same contacts activate the BMG of
inserted musical source.
On the front panel are previewed the volume controls for every input,
the regulation of separate tones, the keyboard for the selection of
musical source, the VU meter of output, the master volume control
and the power’s switch.
Loudspeaker audio power outputs (with professional double block
connector) are arranged for connection with costant impedance (4
ohm) or constant voltage (50, 70 or 100 V) lines.
The whole electronic circulation has quality and safety features when
working. It’s equipped of protection against the short-circuits of line to
restoration automatic rifle and with acoustic signalling with a buzzer.
The metal framing is suitable to be supported (supports included), or
assembled in a standard rack cabinet with a 19” supporting panel. The
heights (in modular units) is 2 UM.
POWER SUPPLY
The units work with a 230 Vca - 50/60 Hz and 24 Vcc distribution
system.
In case of power malfunction, check the outside protection fuse and,
if necessary, replace it with one of the same calibration. If the fuse
burns out immediately, do not take any further steps and have the
unit checked by qualified personnel.
Always unplug the 230 Vca electric power socket before removing
fuse.
TECHNOLOGY
BP
Blueprint S.r.l. Via Bergamo 15 24030 Medolago (BG) Tel 035-4933323 Fax 035-4933386 E-MAIL [email protected] http://www.blueprintitalia.it
CONSTANT IMPEDANCE LINES
COM and 4 Ohm terminals are to be used.
In order to achieve the maximum efficiency of the system and to take
precautions against amplifier bad working, it is necessary to check the
effective loading impedance of the line. The total speakers impedance
is to be equal to or higher than the pre-selected value for connection.
To get that, every loudspeaker must be without transformer and is
to be connected in “series” or in “series-parallel” groups. In any case,
loudspeakers must also have the same power handling capability.
Togliere sempre la spina dalla presa d’erogazione energia elettrica 230
Vca prima di asportare il fusibile.
LINEE AD IMPEDENZA COSTANTE
Vanno utilizzati i morsetti contrassegnati con COM e 4 Ohm.
Occorre essere sicuri del valore effettivo dell’impedenza della linea che
TECHNOLOGY
si sta connettendo
per cautelarsi dal cattivo funzionamento dell’amplificatore e garantire la massima efficienza dell’impianto; l’impedenza
totale del sistema di diffusori deve essere uguale o più alta del valore
prescelto per il collegamento.
Per ottenere ciò, ogni altoparlante deve essere senza trasformatore e
va collegato in “serie” oppure in gruppi “serie-parallelo”; in ogni caso
gli altoparlanti devono avere anche la stessa potenza.
BP
CONSTANT VOLTAGE LINES
COM, 50 V, 70 V and 100 V terminals are to be used with every loudspeaker provided with line transformer and parallel connected.
In order to achieve the maximum efficiency of the system and to take
precautions against amplifier bad working,
it is necessary to check that the effective total power handling of the
loudspeakers is equal to or lower than the RMS power value of used
amplifier. It’s a good rule arranging a 10-20% safety margin for the
amplifier (i.e. a superior power capability).
LINEE A TENSIONE COSTANTE
Vanno utilizzati i morsetti contrassegnati COM, 50 V, 70 V, 100 V,
con ogni altoparlante provvisto di trasformatore di linea e collegato
in parallelo.
Per cautelarsi dal cattivo funzionamento dell’amplificatore e per garantire la massima efficienza dell’impianto, occorre che la potenza totale
del sistema di diffusori sia uguale od inferiore al valore di potenza RMS
dell’amplificatore, che si sta utilizzando; si ritiene buona norma prevedere per l’amplificatore un margine di sicurezza del 10/20 % (quindi
una potenza maggiore).
Fronte MAC120 - MAC240 - Front MAC120 - MAC240
BP
TECHNOLOGY
MAC-120
Mixer amplifier 120W
LINE
TUNER
CD
TAPE
OUTPUTLEVEL
4
5
6
4
7
3
2
8
1
9
0
10
MICRO 1
5
6
4
7
3
2
8
1
10
4
7
8
9
0
MICRO 2
10
MICRO 3
1
1.
2.
3.
4.
5.
6.
7.
6
1
9
0
5
3
2
5
6
4
7
3
2
8
1
9
0
10
MICRO 4
5
0
6
0
4
7
3
2
8
1
-12
MUSIC
2
Regolazioni volume microfono
Regolazione volume AUX
Regolazione toni
Pulsantiera selezione AUX
Regolazione volume generale
Vu meter uscita
Interruttore accensione
+12
-12
BASS
3
1.
2.
3.
4.
5.
6.
7.
+12
7
8
9
10
0
TREBLE
MASTER LEVEL
4
ON
6
1
9
10
0
5
3
2
5
POWER
6
7
Micro volume control
Music volume control
Bass and treble control
Select input aux
Master level control
Power level indicator
Power switch
BPTECHNOLOGY
Pag. 2
Retro MAC120 - MAC240 - Rear MAC120 - MAC240
OUT
PRIORITY
2
1
3
XLRBAL
1-GND
2-HOT+
3-COLD-
100V
70V
50V
4
COM
VOLUME
CHIME
POWER OUT
PHANTOM MIC
PHANTOM MIC
PHANTOM MIC
PHANTOM MIC
CAUTION
230 Vca 50-60Hz
FUSE T4AL250V
BPTECHNOLOGY
BATT SUPPLY
DC24V
GAIN
10 9
8
TAPE
MICRO 2
MICRO 1
11
MICRO 3
CD
TUNER
REC
PRE OUT
WARNING!
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SCHOCK DO NOT EXPOSE
THIS EQUIPMENT TO RAIN OR
MOISTURE
GAIN
GAIN
GAIN
POWER IN
12
13
14
15
16 19
8. Presa per alimentazione 230 Vca
9. Fusibile di protezione Vca
10. Presa alimentazione 24 Vcc
11. Ingressi microfonici XLR bilanciati
12. Regolatore guadagno ingresso
13. Alimentazione Phantom
14. Connettore priorità e attivazione din-don
15. Regolatore volume din-don
16. Ingressi AUX
17. Uscita REC
18. Ingresso uscita LINK
19. Uscita 0 dB
20. Uscita linee altoparlanti
21. Uscita ventilazione
17 18
S/N:
20
21
8. Power input 230 Vca
9. Fusibile di protezione Vca
10. 24 Vcc battery supply power input
11. Microphone input
12. Microphone gain control
13. Phantom power select switch
14. Priority control port
15. Chime volume control
16. Aux input
17. Recorder output
18. LINK input/output
19. Output 0 dB
20. Out speaker
21. Fanner
Connessione ingresso XLR - Input connection XLR
Connessione ingresso RCA - Input connection RCA
CALDO destro - HOT right
MASSA - GND
1=MASSA - GND
2=CALDO - HOT
3=FREDDO - COLD
CALDO sinistro - HOT right
MASSA - GND
POWER OUT
O T
4
COM
100V
4
Collegamento altoparlanti tensione 100 V
Loudspeakers connection voltage (100 V)
COM
70V
100V
50V
Collegamento altoparlanti impedenza (4 ohm)
Loudspeakers connection impedance (4 ohm)
70V
1
50V
3
2
LINE
MICRO 4
RISK OF ELECTRIC SCHOK
DO NOT OPEN
POWER OUT
4 ohm
4 ohm
4 ohm
4 ohm
BPTECHNOLOGY
Pag. 3
Connessione con HT-D38 - Connection with HT-D38
OUT
PRIORITY
2
1
3
XLRBAL
1-GND
2-HOT+
3-COLD-
100V
70V
50V
4
COM
VOLUME
CHIME
POWER OUT
PHANTOM MIC
PHANTOM MIC
PHANTOM MIC
PHANTOM MIC
CAUTION
230 Vca 50-60Hz
FUSE T4AL250V
TAPE
MICRO 2
MICRO 1
MICRO 3
CD
TUNER
LINE
REC
RISK OF ELECTRIC SCHOK
DO NOT OPEN
PRE OUT
MICRO 4
WARNING!
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SCHOCK DO NOT EXPOSE
THIS EQUIPMENT TO RAIN OR
MOISTURE
BATT SUPPLY
DC24V
GAIN
GAIN
GAIN
GAIN
S/N:
POWER IN
BPTECHNOLOGY
Connessione con HT-D38B - Connection with HT-D38B
OUT
PRIORITY
2
1
3
XLRBAL
1-GND
2-HOT+
3-COLD-
100V
70V
50V
4
COM
VOLUME
CHIME
POWER OUT
PHANTOM MIC
PHANTOM MIC
PHANTOM MIC
PHANTOM MIC
CAUTION
230 Vca 50-60Hz
FUSE T4AL250V
TAPE
MICRO 1
MICRO 2
MICRO 3
CD
TUNER
LINE
REC
RISK OF ELECTRIC SCHOK
DO NOT OPEN
PRE OUT
MICRO 4
WARNING!
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SCHOCK DO NOT EXPOSE
THIS EQUIPMENT TO RAIN OR
MOISTURE
BATT SUPPLY
DC24V
GAIN
GAIN
GAIN
GAIN
S/N:
POWER IN
Connessione con un amplificatore - Connection with UPC amplifier
OUT
2
1
3
XLRBAL
1-GND
2-HOT+
3-COLD-
2
1
3
POWER
POWER OUT
PHANTOM MIC
XLRBAL
INPUT
1-GND
2-HOT+
3-COLD-
ON
100V
70V
50V
4
COM
VOLUME
CHIME
PHANTOM MIC
OFF
PHANTOM MIC
CAUTION
TAPE
MICRO 2
MICRO 1
MICRO 3
CD
TUNER
LINE
REC
PRE OUT
MICRO 4
INPUT
RISK OF ELECTRIC SCHOK
DO NOT OPEN
230 Vca 50-60Hz
FUSE T4AL250V
WARNING!
RISK OF ELECTRIC SCHOK
DO NOT OPEN
4
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SCHOCK DO NOT EXPOSE
THIS EQUIPMENT TO RAIN OR
MOISTURE
GAIN
GAIN
GAIN
POWER IN
Modello
Consumo
Potenza uscita (RMS)
Sensibilità microfoni
MAC120
MAC240
230 Vca - 24 Vcc
7
2
8
1
9
Model
Main power supply
440 VA
Power Consumption
120 W
240 W
Output power (RMS)
-50 ÷ -2dB - 2,5 mV ÷ 500 mV
>68 dB
Alimentazione Phantom
48 V
Frequency resposnse
Phantom power
200 mV - 47 Kohm
Sensibilità impedenza cd e linea
500 mV - 47 Kohm
Rapporto segnale/disturbo
Microphone sensitivity
S/N ratio
100 ÷ 17.000 Hz
Sensibilità impedenza tuner e tape
Risposta in frequenza
90 dB
Tuner and tape input sensitivity/impedence
CD and line input sensitivity/impedence
S/N ratio
40 ÷ 20.000 Hz
Frequency resposnse
Controllo toni bassi
+/- 12 dB
Control bass
Controllo toni alti
+/- 12 dB
Control treble
Sensibilità impedenza uscita
775 mV - 47 Kohm
Sensibilità impedenza uscita REC
200 mV - 1 Kohm
<1 %
Distorsione
4 ohm
Uscita tensione costante
50 - 70 - 100 V
Peso
16 Kg
Pag. 4
Level impedence recorder output
Imedence output
482 x 88 x 380
13,5 Kg
Level impedence output
Distorsion
Uscita Impedenza costante
Dimensioni (L x H x P) mm
10
220 VA
Rapporto segnale/disturbo
Risposta in frequenza
6
S/N:
S/N:
Tensione di alimentazione
5
3
0
GAIN
POWER OUT
VOLUME
WARNING!
CAUTION
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SCHOCK DO NOT EXPOSE
THIS EQUIPMENT TO RAIN OR
MOISTURE
BATT SUPPLY
DC24V
100V
70V
50V
4
COM
PRIORITY
PHANTOM MIC
230 Vca 50-60Hz
FUSE T4AL250V
Voltage output
BPTECHNOLOGY
Dimension (L x H x P) mm
Weitgh
