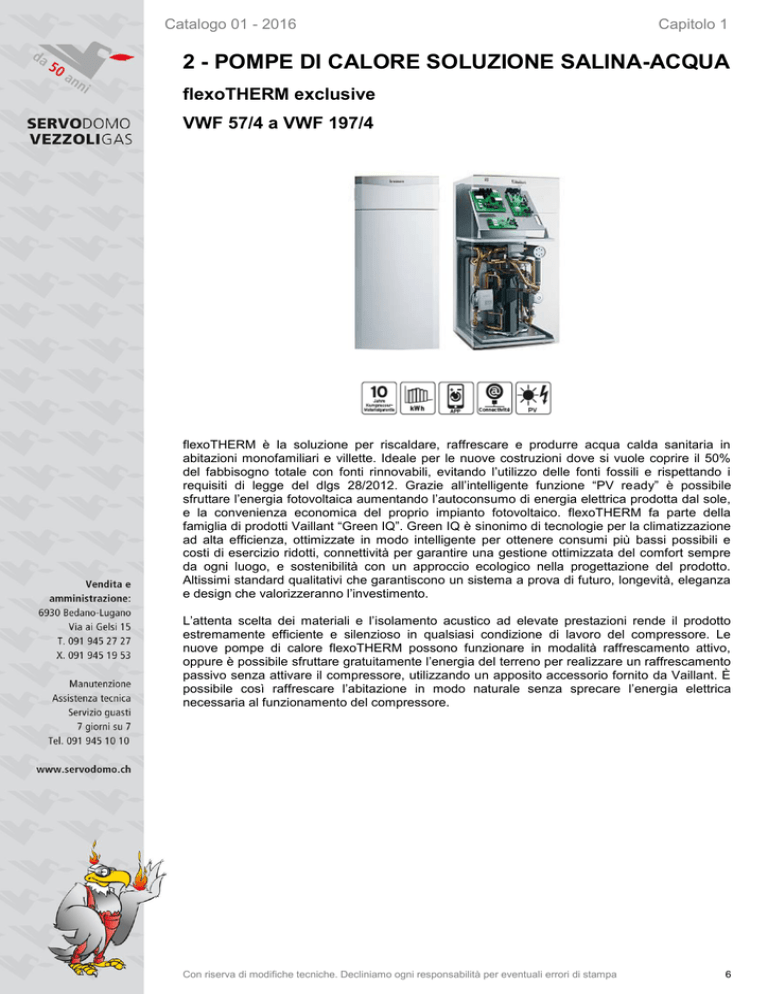

flexoTHERM exclusive
VWF 57/4 a VWF 197/4
flexoTHERM è la soluzione per riscaldare, raffrescare e produrre acqua calda sanitaria in
abitazioni monofamiliari e villette. Ideale per le nuove costruzioni dove si vuole coprire il 50%
del fabbisogno totale con fonti rinnovabili, evitando l’utilizzo delle fonti fossili e rispettando i
requisiti di legge del dlgs 28/2012. Grazie all’intelligente funzione “PV ready” è possibile
sfruttare l’energia fotovoltaica aumentando l’autoconsumo di energia elettrica prodotta dal sole,
e la convenienza economica del proprio impianto fotovoltaico. flexoTHERM fa parte della
famiglia di prodotti Vaillant “Green IQ”. Green IQ è sinonimo di tecnologie per la climatizzazione
ad alta efficienza, ottimizzate in modo intelligente per ottenere consumi più bassi possibili e
costi di esercizio ridotti, connettività per garantire una gestione ottimizzata del comfort sempre
da ogni luogo, e sostenibilità con un approccio ecologico nella progettazione del prodotto.
Altissimi standard qualitativi che garantiscono un sistema a prova di futuro, longevità, eleganza
e design che valorizzeranno l’investimento.
L’attenta scelta dei materiali e l’isolamento acustico ad elevate prestazioni rende il prodotto
estremamente efficiente e silenzioso in qualsiasi condizione di lavoro del compressore. Le
nuove pompe di calore flexoTHERM possono funzionare in modalità raffrescamento attivo,
oppure è possibile sfruttare gratuitamente l’energia del terreno per realizzare un raffrescamento
passivo senza attivare il compressore, utilizzando un apposito accessorio fornito da Vaillant. È
possibile così raffrescare l’abitazione in modo naturale senza sprecare l’energia elettrica
necessaria al funzionamento del compressore.
Con riserva di modifiche tecniche. Decliniamo ogni responsabilità per eventuali errori di stampa
6
Catalogo 01 - 2016
Capitolo 1
2 - POMPE DI CALORE SOLUZIONE SALINA-ACQUA
flexoTHERM exclusive
VWF 57/4 a VWF 197/4
Dati tecnici
flexoTHERM aria/acqua
Unità
Codice
Classe di efficienza ErP per funz. a 35°C
Classe di efficienza ErP per funz. a 55°C
VWF 57/4
VWF 87/4
VWF 117/4 VWF 157/4 VWF 197/4
01817.251.00
01818.251.00
01819.251.00
01820.251.00
01821.251.00
-
A++
A++
A++
A++
A++
-
A++
A++
A++
A++
A++
Potenza termica B0/W35 ΔT 5 K
kW
5.3
8.9
11.2
14.5
19.7
Potenza assorbita B0/W35 ΔT 5 K
kW
1.3
2.0
2.5
3.4
4.7
Fattore COP B0/W35 ΔT 5 K
-
4.7
5.1
5.0
4.9
4.7
Potenza termica B0/W55 ΔT 8 K
kW
5.4
9.0
11.4
14.7
20.0
Potenza assorbita B0/W55 ΔT 8 K
kW
2.0
2.9
3.8
5.0
6.6
Fattore COP B0/W55 ΔT 8 K
-
3.0
3.3
3.2
3.2
3.2
Tensione nominale circuito di riscaldamento
V/Hz
400V/50Hz
400V/50Hz
400V/50Hz
400V/50Hz
400V/50Hz
Tensione nominale circuito di comando
V/Hz
230V/50Hz
230V/50Hz
230V/50Hz
230V/50Hz
230V/50Hz
Tensione nominale resistenza aggiuntiva
V/Hz
400V/50Hz
400V/50Hz
400V/50Hz
400V/50Hz
400V/50Hz
Corrente di spunto con limitatore
A
≤ 15 A
≤ 19 A
≤ 22 A
≤ 26 A
≤ 30 A
Corrente misurata, max.
A
20.2
21.2
24.4
26.1
31.2
Potenza elettrica assorbita min.
kW
1.4
2.0
2.5
3.3
4.7
Potenza elettrica assorbita max.
kW
11.5
12.8
14.1
15.6
17.8
Resistenza elettrica aggiuntiva
kW
9.0
9.0
9.0
9.0
9.0
Tipo di protezione EN 60529
-
IP 10B
IP 10B
IP 10B
IP 10B
IP 10B
Andata/ritorno riscaldamento
-
G 1" 1/2
G 1" 1/2
G 1" 1/2
G 1" 1/2
G 1" 1/2
Andata/ritorno fonte di calore
-
G 1" 1/2
G 1" 1/2
G 1" 1/2
G 1" 1/2
G 1" 1/2
Raccordo vaso espansione riscaldamento
-
G 3/4"
G 3/4"
G 3/4"
G 3/4"
G 3/4"
Contenuto acqua del circuito di
riscaldamento della pompa di calore
l
3.2
3.9
4.4
5.8
6.5
Temperatura min. di mandata modo
riscaldamento
°C
25
25
25
25
25
Temperatura nominale max. di mandata
modo riscaldamento
°C
75
75
75
75
75
Temperatura min. di mandata modo
raffrescamento
°C
5
5
5
5
5
-
R 410 A
R 410 A
R 410 A
R 410 A
R 410 A
kg
1.50
2.40
2.50
3.05
3.95
-
Scroll
Scroll
Scroll
Scroll
Scroll
Potenza acustica B0/W35 EN 12102/EN
14511 LWI in modalità riscaldamento
dB(A)
39.8
42.4
45.2
49.9
48.4
Potenza sonora B0/W55 EN 12102/EN
14511 LWI in modo riscaldamento
dB(A)
40.6
49.9
47.2
48.0
48.4
Altezza (senza piedini regolabili)
mm
1183
1183
1183
1183
1183
Larghezza
mm
595
595
595
595
595
Profondità
mm
600
600
600
600
600
kg
145
160
168
176
187
Tipo refrigerante
Contenuto di refrigerante nel circuito
frigorifero della pompa di calore
Tipo di compressore
Peso
Con riserva di modifiche tecniche. Decliniamo ogni responsabilità per eventuali errori di stampa
7
Catalogo 01 - 2016
Capitolo 1
2 - POMPE DI CALORE SOLUZIONE SALINA-ACQUA
flexoTHERM exclusive
VWF 57/4 a VWF 197/4
Regolabile in altezza
Disegno quotato
1
Mandata riscaldamento G 1 “ ½ / ø 28 mm
2
Ritorno riscaldamento G 1 “ ½ / ø 28 mm
3
Da sorgente a pompa di calore (salamoia calda) G 1”
1/2 - Ø 28 mm.
4
Da pompa di calore a sorgente (salamoia fredda) G 1”
1/2 - Ø 28 mm.
5
Ingresso cavo collegamento elettrico
6
Collegamento vaso di espansione
7
Ritorno dal bollitore G 1” 1/2 - Ø 28 mm.
Con riserva di modifiche tecniche. Decliniamo ogni responsabilità per eventuali errori di stampa
8
Catalogo 01 - 2016
Capitolo 1
2 - POMPE DI CALORE SOLUZIONE SALINA-ACQUA
flexoTHERM exclusive
VWF 57/4 a VWF 197/4
Curve di potenza
Con riserva di modifiche tecniche. Decliniamo ogni responsabilità per eventuali errori di stampa
