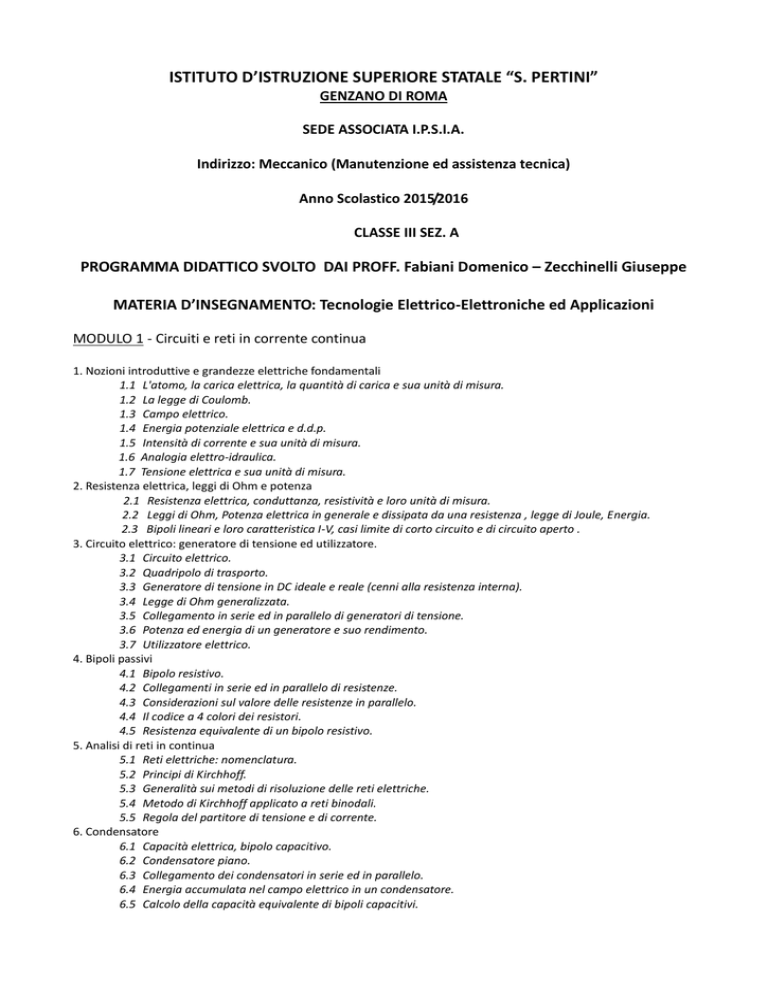

ISTITUTO D’ISTRUZIONE SUPERIORE STATALE “S. PERTINI”
GENZANO DI ROMA
SEDE ASSOCIATA I.P.S.I.A.
Indirizzo: Meccanico (Manutenzione ed assistenza tecnica)
Anno Scolastico 2015/2016
CLASSE III SEZ. A
PROGRAMMA DIDATTICO SVOLTO DAI PROFF. Fabiani Domenico – Zecchinelli Giuseppe
MATERIA D’INSEGNAMENTO: Tecnologie Elettrico-Elettroniche ed Applicazioni
MODULO 1 - Circuiti e reti in corrente continua
1. Nozioni introduttive e grandezze elettriche fondamentali
1.1 L'atomo, la carica elettrica, la quantità di carica e sua unità di misura.
1.2 La legge di Coulomb.
1.3 Campo elettrico.
1.4 Energia potenziale elettrica e d.d.p.
1.5 Intensità di corrente e sua unità di misura.
1.6 Analogia elettro-idraulica.
1.7 Tensione elettrica e sua unità di misura.
2. Resistenza elettrica, leggi di Ohm e potenza
2.1 Resistenza elettrica, conduttanza, resistività e loro unità di misura.
2.2 Leggi di Ohm, Potenza elettrica in generale e dissipata da una resistenza , legge di Joule, Energia.
2.3 Bipoli lineari e loro caratteristica I-V, casi limite di corto circuito e di circuito aperto .
3. Circuito elettrico: generatore di tensione ed utilizzatore.
3.1 Circuito elettrico.
3.2 Quadripolo di trasporto.
3.3 Generatore di tensione in DC ideale e reale (cenni alla resistenza interna).
3.4 Legge di Ohm generalizzata.
3.5 Collegamento in serie ed in parallelo di generatori di tensione.
3.6 Potenza ed energia di un generatore e suo rendimento.
3.7 Utilizzatore elettrico.
4. Bipoli passivi
4.1 Bipolo resistivo.
4.2 Collegamenti in serie ed in parallelo di resistenze.
4.3 Considerazioni sul valore delle resistenze in parallelo.
4.4 Il codice a 4 colori dei resistori.
4.5 Resistenza equivalente di un bipolo resistivo.
5. Analisi di reti in continua
5.1 Reti elettriche: nomenclatura.
5.2 Principi di Kirchhoff.
5.3 Generalità sui metodi di risoluzione delle reti elettriche.
5.4 Metodo di Kirchhoff applicato a reti binodali.
5.5 Regola del partitore di tensione e di corrente.
6. Condensatore
6.1 Capacità elettrica, bipolo capacitivo.
6.2 Condensatore piano.
6.3 Collegamento dei condensatori in serie ed in parallelo.
6.4 Energia accumulata nel campo elettrico in un condensatore.
6.5 Calcolo della capacità equivalente di bipoli capacitivi.
MODULO 2 – Circuiti in corrente alternata
1. Regimi periodici e sinusoidali
1.1 Grandezze costanti, variabili, periodiche, alternate, sinusoidali.
1.2 Parametri fondamentali di una grandezza periodica: valore istantaneo, massimo, periodo e frequenza.
1.3 Parametri fondamentali di una grandezza sinusoidale: valore efficace e sua interpretazione fisica,
pulsazione, fase iniziale.
1.4 Andamento temporale di grandezze sinusoidali di data ampiezza e frequenza con fase 0°, +90°, -90° e
180°.
1.5 Grandezze sinusoidali in fase, in quadratura in anticipo ed in ritardo.
2. Bipoli “ideali” in regime sinusoidale
2.1 Circuito puramente ohmico.
2.2 Circuito puramente capacitivo: reattanza capacitiva.
2.3 Circuito puramente induttivo: reattanza induttiva.
2.4 Comportamento in frequenza dei bipoli ideali reattivi.
MODULO 3 – Laboratorio
1. Illustrazione dei principali componenti elettrici e norme relative;
3. Disegno e analisi di circuiti elettrici resistivi;
4. Porte logiche AND, OR, NOT, NAND, NOR: simboli, tabelle di verità e circuiti equivalenti ad interruttori;
5. Porte logiche EX OR e EX NOR; simboli e tabelle di verità;
6. Universalità delle porte NAND;
7. Funzionamento della breadboard e del Digilab;
8. Uso del Multimetro;
9. Misure su circuiti con resistenze serie e parallelo;
10. Driver di un display a 7 segmenti, prova pratica;
Genzano, 30/05/2016
Gli Alunni
I Docenti
________________________
_______ __________________
________________________
_______ __________________
