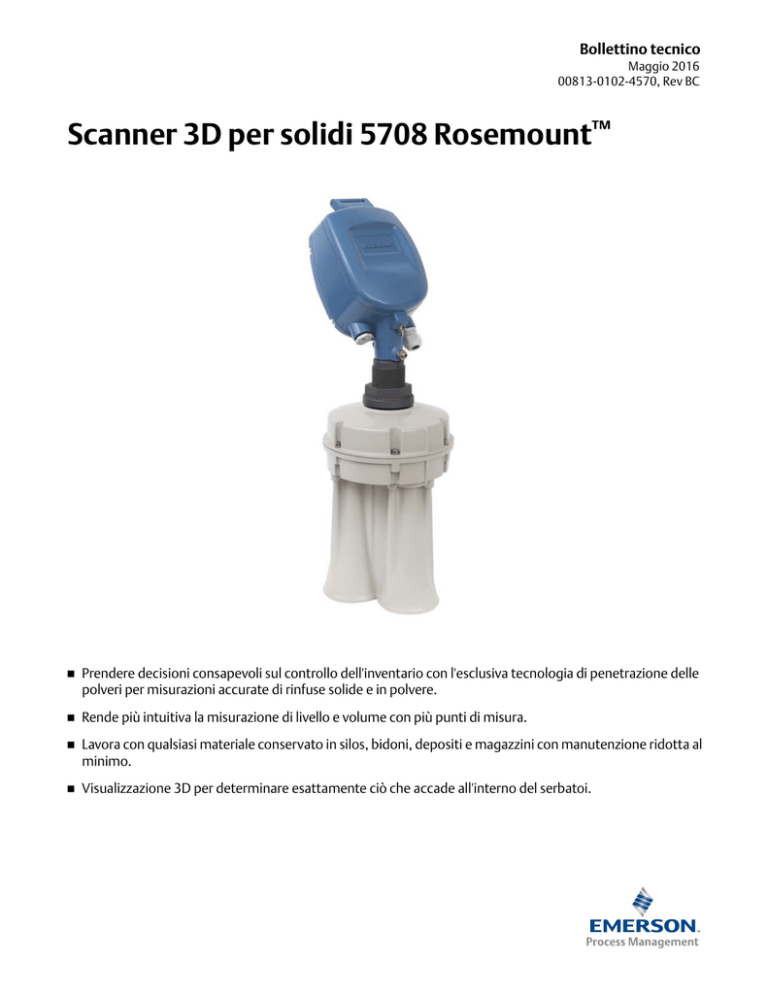

Scanner 3D per solidi 5708 Rosemount

Bollettino tecnico
Maggio 2016
00813-0102-4570, Rev BC
Scanner 3D per solidi 5708 Rosemount™

Prendere decisioni consapevoli sul controllo dell'inventario con l'esclusiva tecnologia di penetrazione delle
polveri per misurazioni accurate di rinfuse solide e in polvere.

Rende più intuitiva la misurazione di livello e volume con più punti di misura.

Lavora con qualsiasi materiale conservato in silos, bidoni, depositi e magazzini con manutenzione ridotta al
minimo.

Visualizzazione 3D per determinare esattamente ciò che accade all'interno del serbatoi.
Scanner 3D per solidi 5708
Maggio 2016
Introduzione
Principio di misura
Lo scanner 3D per solidi 5708 Rosemount utilizza una tecnologia
di misura acustica ad allineamento di fase.
Il modello 5708 Rosemount fornisce una misura precisa di
volume e di livello di rinfuse solide e in polvere a prescindere dal
tipo di materiale, dalle caratteristiche del prodotto, dal tipo di
silo utilizzato per l'immagazzinamento, dalle dimensioni e dalle
condizioni dell'ambiente di conservazione.
Il dispositivo è dotato di una rete integrale di tre antenne che
genera esclusive onde acustiche a bassa frequenza, in grado di
penetrare le polveri, e riceve gli echi generati dal contenuto. Tali
antenne permettono all'unità di misurare non solo il
tempo/distanza di ciascuna eco, ma anche la sua direzione.
Scanner 5708 Rosemount
Gli echi multipli provenienti da direzioni e distanze diverse
consentono al modello 5708 Rosemount di calcolare con
precisione il volume del materiale immagazzinato e permettono
al software 3DVision Rosemount di generare una visualizzazione
tridimensionale del materiale.
Le onde acustiche combinate con le funzionalità di autopulizia
impediscono che il materiale aderisca ai meccanismi interni
della rete di antenne, garantendo prestazioni affidabili a lungo
termine con requisiti di manutenzione molto bassi, anche in
ambienti a elevata polverosità.
Scanner 5708 Rosemount in un sistema
Sommario
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Monitoraggio semplice di più serbatoi . . . . . . . . . . . . . . . 3
Requisiti per l'installazione . . . . . . . . . . . . . . . . . . . . . . . .15
Dati d'ordine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Certificazioni del prodotto . . . . . . . . . . . . . . . . . . . . . . . .16
Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Schemi dimensionali . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
2
EmersonProcess.com/Rosemount
Maggio 2016
Scanner 3D per solidi 5708 Rosemount
Monitoraggio semplice di più serbatoi
Il monitoraggio di serbatoi presso più siti e in aree geografiche
remote è una sfida. Sono necessarie informazioni accurate
basate su condizioni in tempo reale. Il software
3DVision/3DMultiVision Rosemount ™offre un'analisi dettagliata
delle condizioni attuali, nonché dati storici che consentono di
migliorare i flussi di lavoro riducendo al contempo i costi
operativi.
Il software consente accessi multipli e include due componenti:
un server e un client. I dati vengono archiviati sul computer
server che genera i report e trasferisce le informazioni a tutti i
client 3DVision Rosemount connessi.
Gli utenti autorizzati, connessi alla stessa LAN o tramite
connessioni esterne (WAN), possono accedere ai dati storici e in
tempo reale di tutti i modelli 5708 Rosemount collegati al server.
Client remoto
Remote
Client
(WAN)
(WAN)
Internet
Internet
3DVision
ComputerServer
server di
3DVision
Rosemount
Computer
INTERNET
INTERNET
Interruttore
Switch
Internet
Internet
Router
Router
Indirizzo
IP IP
External
Static
statico
esterno
Address
212.235.113.24
212.235.113.24
Local
IP Address
Indirizzo
IP locale
192.168.1.100
192.168.1.100
Porta22222
22222
Port
Indirizzo
IP locale
Local
IP Address
192.168.1.104
192.168.1.104
Indirizzo
IP locale
Local IP Address
192.168.1.105
192.168.1.105
Indirizzo
IP locale
Local IP Address
192.168.1.106
192.168.1.106
Local
Clients
(LAN)
Client
locali (LAN)
Topologia dei computer per 3DVision Rosemount
Il client 3DVision Rosemount è un programm grafico e
interattivo che consente all'utente di ricevere dati online dai
dispositivi, di ottenere visualizzazioni 3D del materiale stoccato
nei serbatoi, di aggiungere o rimuovere siti, serbatoi e
dispositivi, nonché di gestire avvisi e report.
EmersonProcess.com/Rosemount
3
Scanner 3D per solidi 5708
Maggio 2016
Esempi di applicazione
Il modello 5708 Rosemount permette efficienti misure di
processo e un'efficace gestione dell'inventario di rinfuse solide
da utilizzare in un'ampia gamma di applicazioni industriali.
I dispositivi sono in grado di misurare praticamente qualsiasi
tipo di materiale solido, immagazzinato in vari tipi di contenitori,
compresi bidoni aperti di grandi dimensioni, celle per rinfuse
solide, depositi e magazzini, disomogenità che si formano
accidentalmente nel corso del tempo all'interno dei silos e
possono essere utilizzati in molte altre impegnative applicazioni
che finora non trovavano una soluzione. Il modello 5708
Rosemount ha una portata massima di 70 m (230 ft).
Modello 5708L Rosemount

Letture di livello estremamente accurate

Fornisce il livello medio dei contenuti stoccati e la distanza
media dal dispositivo alla superficie del materiale
Modello 5708V Rosemount

Letture di livello e volume estremamente accurate

Fornisce misurazioni del livello/distanza minime/massime

Adatto a serbatoi con diametro fino a 12 m (40 ft).
Modello 5708S Rosemount

Letture di livello e volume estremamente accurate

Monitora l'inventario in grandi serbatoi

Fornisce misurazioni del livello/distanza minime/massime

Nessun limite al diametro del serbatoio quando il modello
5708S Rosemount viene utilizzato in un sistema

Genera la visualizzazione 3D del contenuto stoccato
4
EmersonProcess.com/Rosemount
Scanner 3D per solidi 5708 Rosemount
Maggio 2016
Dati d'ordine
Il modello 5708 Rosemount rappresenta la soluzione ideale per applicazioni di misura del processo
che in molti settori produttivi non erano accessibili in precedenza. Le caratteristiche comprendono:
•
•
•
•
misura multipunto;
tecnologia di penetrazione delle polveri con emissione di onde acustiche a bassa frequenza;
prestazioni indipendenti dal tipo di materiale;
ampio campo di misura;
Informazioni aggiuntive
Specifiche: vedere “Caratteristiche funzionali” a pagina 10
Certificazioni: vedere “Certificazioni del prodotto” a pagina 16
Schemi dimensionali: vedere “Schemi dimensionali” a pagina 20
Al momento dell'acquisto del dispositivo è necessario indicare le specifiche e i materiali del prodotto
di interesse, le opzioni ed eventuali componenti. Per maggiori informazioni sulla selezione dei
materiali vedere a pagina 12.
Tabella 1. Dati d'ordine del modello 5708 Rosemount
Le opzioni contrassegnate da una stella (★) rappresentano le opzioni più comuni e indicano le migliori modalità di consegna.
Le opzioni non contrassegnate da una stella sono soggette a tempi di consegna più lunghi.
Modello Descrizione del prodotto
5708
Scanner 3D per solidi
★
Tipo di modello
LNN
Misura di livello medio
★
VEN
Misura di volume per diametri fino a 12 m (39.4 ft)
★
SEV
Misura di volume con visualizzazione
★
Materiale della custodia
A
Alluminio rivestito in poliuretano
★
Segnale di uscita
B(1)
4-20 mA e RS-485 con Modbus®
★
Filettature conduit/cavo
1
Adattatore ½ in. NPT (qtà = 2) fornito separatamente nella confezione
★
2
M20 filettatura 1,5
★
Certificazioni per aree pericolose
NA(2)
Senza certificazione per aree pericolose
★
I1
ATEX, a sicurezza intrinseca
★
I3
NEPSI, a sicurezza intrinseca
★
I5
cFMus, a sicurezza intrinseca
★
EmersonProcess.com/Rosemount
5
Scanner 3D per solidi 5708
Maggio 2016
Tabella 1. Dati d'ordine del modello 5708 Rosemount
Le opzioni contrassegnate da una stella (★) rappresentano le opzioni più comuni e indicano le migliori modalità di consegna.
Le opzioni non contrassegnate da una stella sono soggette a tempi di consegna più lunghi.
I2
INMETRO, a sicurezza intrinseca
I7
IECEx, a sicurezza intrinseca
IP
KOSHA, a sicurezza intrinseca
IW
PESO, a sicurezza intrinseca
Temperatura di esercizio del processo
S
Temperatura standard - 40... +85 °C (- 40... +185 °F)
H
Alta temperatura - 40... +180 °C (- 40... +356 °F) (certificazioni per aree pericolose non disponibili)
★
Materiale di costruzione delle antenne
P
Antenna in alluminio verniciato in poliuretano
8
Antenna in alluminio rivestito in PTFE
H
Antenna in alluminio verniciato per alte temperature
I(3)
Antenna in alluminio verniciato per alte temperature fornita con cavo di estensione da 30 cm (12 in.)
J(4)
Antenna in alluminio verniciato per alte temperature per adattatore ad angolo fornita con cavo di estensione da
40 cm (16 in.)
K(3)
Antenna in alluminio verniciato per alte temperature fornita con cavo di estensione da 50 cm (20 in.)
L(3)
Antenna in alluminio verniciato per alte temperature fornita con cavo di estensione da 100 cm (39 in.)
M(5)
Antenna in alluminio verniciato per alte temperature per ESP fornita con cavo di estensione da 150 cm (59 in.)
O(3)
Antenna in alluminio verniciato per alte temperature fornita con cavo di estensione da 200 cm (78 in.)
R(3)
Antenna in alluminio verniciato per alte temperature fornita con cavo di estensione da 300 cm (118 in.)
★
Materiale della guarnizione o-ring
B
Gomma nitrilica per temperature standard
S
Silicone per alte temperature
★
Opzioni (includere con il numero di modello selezionato)
Piastra/Gruppo di montaggio
Piastra di montaggio
4AA
100 mm (4 in.) - Per connessioni ANSI 4 in., Classe 150; acciaio al carbonio verniciato
4AX
Alta temperatura, 100 mm (4 in.) - Per connessioni ANSI 4 in., Classe 150; acciaio al carbonio verniciato
6AA
150 mm (6 in.) - Per connessioni ANSI 6 in., Classe 150; acciaio al carbonio verniciato
6AX
Alta temperatura, 150 mm (6 in.) - Per connessioni ANSI 6 in., Classe 150; acciaio al carbonio verniciato
8AA
200 mm (8 in.) - Per connessioni ANSI 8 in., Classe 150; acciaio al carbonio verniciato
8AX
Alta temperatura, 200 mm (8 in.) - Per connessioni ANSI 8 in., Classe 150; acciaio al carbonio verniciato
TAA
250 mm (10 in.) - Per connessioni ANSI 10 in., Classe 150; acciaio al carbonio verniciato
TAX
Alta temperatura, 250 mm (10 in.) - Per connessioni ANSI 10 in., Classe 150; acciaio al carbonio verniciato
4DA
100 - Per connessioni DN 100, PN 16; acciaio al carbonio verniciato
6
EmersonProcess.com/Rosemount
Maggio 2016
Scanner 3D per solidi 5708 Rosemount
Tabella 1. Dati d'ordine del modello 5708 Rosemount
Le opzioni contrassegnate da una stella (★) rappresentano le opzioni più comuni e indicano le migliori modalità di consegna.
Le opzioni non contrassegnate da una stella sono soggette a tempi di consegna più lunghi.
4DX
Alta temperatura, 100 - Per connessioni DN 100, PN 16; acciaio al carbonio verniciato
6DA
150 - Per connessioni DN 150, PN 16; acciaio al carbonio verniciato
6DX
Alta temperatura, 150 - Per connessioni DN 150, PN 16; acciaio al carbonio verniciato
8DA
200 - Per connessioni DN 200, PN 16; acciaio al carbonio verniciato
8DX
Alta temperatura, 200 - Per connessioni DN 200, PN 16; acciaio al carbonio verniciato
TDA
250 - Per connessioni DN 250, PN 16; acciaio al carbonio verniciato
TDX
Alta temperatura, 250 - Per connessioni DN 250, PN 16; acciaio al carbonio verniciato
Gruppo di montaggio (vedere pagina 26)
A00
Gruppo di montaggio 0° in acciaio rivestito a polvere (fornito con piastra di montaggio)
A05
Gruppo di montaggio 5° in acciaio rivestito a polvere (fornito con piastra di montaggio)
A10
Gruppo di montaggio 10° in acciaio rivestito a polvere (fornito con piastra di montaggio)
A15
Gruppo di montaggio 15° in acciaio rivestito a polvere (fornito con piastra di montaggio)
A20
Gruppo di montaggio 20° in acciaio rivestito a polvere (fornito con piastra di montaggio)
A30
Gruppo di montaggio 30° in acciaio rivestito a polvere (fornito con piastra di montaggio)
B00
Gruppo di montaggio 0° in acciaio rivestito a polvere per alte temperature (fornito con piastra di montaggio)
B05
Gruppo di montaggio 5° in acciaio rivestito a polvere per alte temperature (fornito con piastra di montaggio)
B10
Gruppo di montaggio 10° in acciaio rivestito a polvere per alte temperature (fornito con piastra di montaggio)
B15
Gruppo di montaggio 15° in acciaio rivestito a polvere per alte temperature (fornito con piastra di montaggio)
B20
Gruppo di montaggio 20° in acciaio rivestito a polvere per alte temperature (fornito con piastra di montaggio)
B30
Gruppo di montaggio 30° in acciaio rivestito a polvere per alte temperature (fornito con piastra di montaggio)
Garanzia prodotto estesa
WR5(6)
Garanzia limitata di 5 anni
Esempio di codice modello: il codice 5708-SEV-A-B-2-I1-S-P-B significa misurazione del volume con
visualizzazione, ATEX a sicurezza intrinseca, con antenna e o ring adatti a temperature operative standard.
1.
2.
3.
4.
5.
6.
Lo scanner 5708 Rosemount supporta la comunicazione con Modbus RTU e fornisce soltanto gli holding register. Non è utilizzato per la configurazione.
Da utilizzare per ordinare antenne per alte temperature o per dispositivi per aree non pericolose.
Ordinare parti meccaniche separatamente (vedere Tabella 2).
L'adattatore ad angolo deve essere selezionato separatamente (vedere Tabella 2).
La staffa di montaggio per tramoggia ESP deve essere selezionata separatamente (vedere Tabella 2).
Per ottenere una garanzia estesa della durata di 2 anni in caso di avvio prepagato ordinato con il modello 5708 Rosemount, rivolgersi al proprio ufficio locale
Emerson™ Process Management.
EmersonProcess.com/Rosemount
7
Scanner 3D per solidi 5708
Maggio 2016
Accessori
Tabella 2. Dati d'ordine degli accessori
Le opzioni contrassegnate da una stella (★) rappresentano le opzioni più comuni e indicano le migliori modalità di consegna.
Le opzioni non contrassegnate da una stella sono soggette a tempi di consegna più lunghi.
Controllore di sistema e LinkPro (vedere pagina 13)
05708-4000-0001
Controllore di sistema Rosemount
★
05708-5000-0001
Linkpro di Rosemount
★
Aggiornamento software 3DMultiVision e disk-on-key
05708-8001-0027
Aggiornamento software 3DMultiVision Rosemount con client e serbatoi illimitati
05708-3023-0001
Software 5708 Rosemount e disk-on-key documenti
Licenze di aggiornamento tipo di modello
05708-8001-0004
Aggiornamento da 5708LNN a VEN Rosemount
05708-8001-0006
Aggiornamento da 5708LNN a SEV Rosemount
05708-8001-0011
Aggiornamento da 5708VEN a SEV Rosemount
Modem di comunicazione
05708-8003-0007
Convertitore da RS485 a TCP/IP
05708-3004-0001
Cavo RS485 USB scanner 3D per solidi Rosemount
Estensione del collo dell'antenna (vedere pagina 21)
05708-8005-0001
Estensione del collo da 30 mm (12 in.) con cavo di estensione per temperatura standard
05708-8005-0002
Estensione del collo da 50 mm (20 in.) con cavo di estensione per temperatura standard
05708-8005-0010
Estensione del collo da 100 mm (39 in.) con cavo di estensione per temperatura standard
05708-8005-0020
Estensione del collo da 200 mm (79 in.) con cavo di estensione per temperatura standard
05708-8005-0030
Estensione del collo da 300 mm (118 in.) con cavo di estensione per temperatura standard
05708-3012-0003(1)
Estensione del collo da 30 cm (12 in.) per alta temperatura
05708-3012-0005(1)
Estensione del collo da 50 cm (20 in.) per alta temperatura
05708-3012-0010(1)
Estensione del collo da 100 cm (39 in.) per alta temperatura
05708-3012-0020(1)
Estensione del collo da 200 cm (79 in.) per alta temperatura
05708-3012-0030(1)
Estensione del collo da 300 cm (118 in.) per alta temperatura
Estensioni del cavo dell'antenna (vedere pagina 23)
05708-3006-0003
Estensione del cavo dell'antenna da 30 mm (12 in.) (solo per temperatura standard)
05708-3006-0005
Estensione del cavo dell'antenna da 50 mm (20 in.) (solo per temperatura standard)
05708-3006-0010
Estensione del cavo dell'antenna da 100 mm (39 in.) (solo per temperatura standard)
05708-3006-0020
Estensione del cavo dell'antenna da 200 mm (79 in.) (solo per temperatura standard)
05708-3006-0030
Estensione del cavo dell'antenna da 300 mm (118 in.) (solo per temperatura standard)
Adattatori ad angolo (vedere pagina 22)
05708-8006-0001
Adattatore ad angolo di 10 gradi con cavo di estensione per temperatura standard
05708-8006-0002
Adattatore ad angolo di 20 gradi con cavo di estensione per temperatura standard
8
EmersonProcess.com/Rosemount
Scanner 3D per solidi 5708 Rosemount
Maggio 2016
Tabella 2. Dati d'ordine degli accessori
Le opzioni contrassegnate da una stella (★) rappresentano le opzioni più comuni e indicano le migliori modalità di consegna.
Le opzioni non contrassegnate da una stella sono soggette a tempi di consegna più lunghi.
05708-3010-0010(1)
Adattatore ad angolo di 10 gradi per alta temperatura
05708-3010-0020(1)
Adattatore ad angolo di 20 gradi per alta temperatura
Piastre di montaggio (vedere pagina 25)
05708-1810-0411
Per connessioni DN 100, PN 16; acciaio al carbonio verniciato
05708-1810-0611
Per connessioni DN 150, PN 16; acciaio al carbonio verniciato
05708-1810-0811
Per connessioni DN 200, PN 16; acciaio al carbonio verniciato
05708-1810-1011
Per connessioni DN 250, PN 16; acciaio al carbonio verniciato
05708-1811-0411
100 mm (4 in.) - Per connessioni ANSI 4 in., Classe 150; acciaio al carbonio verniciato
05708-1811-0611
150 mm (6 in.) - Per connessioni ANSI 6 in., Classe 150; acciaio al carbonio verniciato
05708-1811-0811
200 mm (8 in.) - Per connessioni ANSI 8 in., Classe 150; acciaio al carbonio verniciato
05708-1811-1011
250 mm (10 in.) - Per connessioni ANSI 10 in., Classe 150; acciaio al carbonio verniciato
05708-1822-0411
Alta temperatura, per connessioni DN 100, PN 16; acciaio al carbonio verniciato
05708-1822-0611
Alta temperatura, per connessioni DN 150, PN 16; acciaio al carbonio verniciato
05708-1822-0811
Alta temperatura, per connessioni DN 200, PN 16; acciaio al carbonio verniciato
05708-1822-1011
Alta temperatura, per connessioni DN 250, PN 16; acciaio al carbonio verniciato
05708-1823-0411
Alta temperatura, 100 mm (4 in.) - Per connessioni ANSI 4 in., Classe 150; acciaio al carbonio verniciato
05708-1823-0611
Alta temperatura, 150 mm (6 in.) - Per connessioni ANSI 6 in., Classe 150; acciaio al carbonio verniciato
05708-1823-0811
Alta temperatura, 200 mm (8 in.) - Per connessioni ANSI 8 in., Classe 150; acciaio al carbonio verniciato
05708-1823-1011
Alta temperatura, 250 mm (10 in.) - Per connessioni ANSI 10 in., Classe 150; acciaio al carbonio
verniciato
Gruppo di montaggio (vedere pagina 26)
05708-3008-0001
Adattatore di montaggio, 0°
05708-3008-0005
Adattatore di montaggio, 5°
05708-3008-0010
Adattatore di montaggio, 10°
05708-3008-0015
Adattatore di montaggio, 15°
05708-3008-0020
Adattatore di montaggio, 20°
05708-3008-0030
Adattatore di montaggio, 30°
05708-3013-0001
Adattatore di montaggio alta temperatura 0°
05708-3013-0005
Adattatore di montaggio alta temperatura 5°
05708-3013-0010
Adattatore di montaggio alta temperatura 10°
05708-3013-0015
Adattatore di montaggio alta temperatura 15°
05708-3013-0020
Adattatore di montaggio alta temperatura 20°
05708-3013-0030
Adattatore di montaggio alta temperatura 30°
Accessori di montaggio (vedere pagina 24)
05708-3014-0001(1)
Staffa di montaggio tramoggia ESP
05708-3023-0001
Kit strumenti di montaggio boccaporto
1.
Specificare la lunghezza del cavo antenna per alte temperature nel codice modello.
EmersonProcess.com/Rosemount
9
Scanner 3D per solidi 5708
Maggio 2016
Specifiche
Caratteristiche operative
Condizioni di riferimento
Temperatura 25 °C ±5 °C (77 °F ±9 °F)
Umidità relativa 25-75%
Accuratezza di riferimento(1)
Distanza ± 15 mm (0.6 in.) a condizioni di riferimento
Alimentazione - Strumento a 4 fili (attivo) da
4-20 mA
Tensione di alimentazione
18-32 V c.c.
Assorbimento elettrico
Max 1,5 W a 24 V c.c.
Direzionale ±2 gradi
Uscita
Gradiente di temperatura
Segnale di uscita
0,5% per 6 °C (10.8 °F) di gradiente
Certificazioni radio(2)(3)
4-20 mA(4) e Modbus(5)
Figura 1. Esempio di connessione
FCC 47 CFR parte 15:2007, sottoparte B, classe A
Caratteristiche funzionali
PS IN 4...20mA
+ - - +
Display
PS OUT RS-485
PS IN 4...20mA
+ - + -
+ - - +
Display
PS OUT RS-485
+ - + -
Informazioni generali
Campo di applicazione
PS IN
4...20 mA
PS
IN 4...20mA
+ - - +
RS-485
RS-485
PS IN
4...20 mA
PS
IN 4...20mA
+ -
RS-485
RS-485
+ - - +
+ -
A
Rinfuse solide
Principio di misura
Onde acustiche a bassa frequenza
A
D
Banda morta
0,5 m (19.6 in.) dalla parte superiore del gruppo antenna
Campo di misura
B
Fino a 70 m (230 ft)
Densità minima delle rinfuse
200 kg/m3 (12.5 lb/ft3)
Raccordo di processo
Risoluzione corrente
Frequenza di emissione
10 μA
Da 2,3 kHz a 7 kHz
Limite di corrente
L'accuratezza del volume dipende dalla posizione dei dispositivi rispetto
alla superficie del prodotto. Può essere stimata per ciascuna installazione
in base alla posizione di montaggio e alle dimensioni del serbatoio.
2.
Il dispositivo non può causare interferenze dannose.
3.
Il dispositivo deve accettare eventuali interferenze ricevute, incluse quelle
che potrebbero generare un funzionamento indesiderato.
10
E
A. Resistore da 120 Ω
B. Display PLC/DCS
C. Alimentatore da 24 V c.c.
D. Convertitore da RS-485 a USB
E. Server 3DVision Rosemount
Adattatore ad angolo filettato
1.
C
22 mA
4.
4-20 mA è una connessione al dispositivo attiva a 2 fili, non alimentata da
circuito.
5.
Lo scanner 5708 Rosemount supporta la comunicazione con Modbus RTU
e fornisce soltanto gli holding register.
EmersonProcess.com/Rosemount
Scanner 3D per solidi 5708 Rosemount
Maggio 2016
Carico massimo (uscita attiva)
Variabili di uscita
400 Ω
5708L
5708V
5708S
Rosemount Rosemount Rosemount
Comunicazione
Caratteristiche fisiche
Livello/distanza



RS-485
N/D


Protocollo
Livello/distanza
minimi e
massimi
Modbus(1)
Volume
N/D


Massa(1)
N/D


Rapporto
segnale-rumore



Temperatura
all'antenna



Pressione e temperatura di processo
Pressione del serbatoio
-20 mBar... 3 Bar (-0.29... 43.5 PSI)
Temperatura di processo misurata sul raccordo di processo

Temperatura standard - 40... +85 °C (- 40... +185 °F)

Temperatura alta: -40... +180 °C (-40... +356 °F)
Temperatura ambiente, di conservazione e di trasporto
-40... +85 °C (-40... +185 °F)
Grado di protezione:
IP66, IP67 a norma IEC 60529
Angolo di propagazione onde acustiche
Tra 15 e 70 gradi
Display e configurazione
1.
Il valore Massa viene calcolato in termini di conversione mediante uno
dei metodi disponibili nel software 3DVision Rosemount o in modo
indipendente sul sistema DCS/PLC/SCADA del cliente.
Strumenti di configurazione

Display LCD con tastierino a 4 tasti(2)

Software 3DVision Rosemount (per sito/serbatoio singolo)

Software 3DMultiVision Rosemount (per più siti/serbatoi)
Adattatore THUM™Smart Wireless(3)
L'adattatore THUM può essere connesso al modello 5708
Rosemount con montaggio remoto mediante apposito kit di
montaggio.
Unità di uscita

Livello e distanza: metri (m), piedi (ft)

Volume: metri cubici (m3), piedi cubici (ft3), litri, galloni,
bushel

Massa: tonnellate (corta americana), tonnellate (metriche),
libbre (lb)

Densità rinfuse: ton/m3, lb/ft3

Temperatura: Celsius (°C), Fahrenheit (°F)
1.
Lo scanner 5708 Rosemount supporta la comunicazione con Modbus RTU
e fornisce soltanto gli holding register.
EmersonProcess.com/Rosemount
Vedere il Bollettino tecnico e le Note Tecniche dell'adattatore
THUM™ Smart Wireless.
2.
Il modello 5708L Rosemount può essere completamente configurato
mediante il display LCD. Per i modelli 5708V e 5708S Rosemount è
necessario il software 3DVision/3DMultiVision Rosemount.
3.
Il modello 5708 Rosemount con adattatore THUM consente l'accesso
wireless ai seguenti parametri: corrente 4-20 mA, distanza, percentuale,
temperatura e rapporto segnale-rumore. Le funzionalità di diagnostica e
configurazione sono accessibili tramite connessione cablata.
11
Scanner 3D per solidi 5708
Maggio 2016
Caratteristiche fisiche
Connessione al serbatoio
Selezione dei materiali
Piastra di montaggio(1)
Emerson fornisce un'ampia gamma di prodotti Rosemount con
varie opzioni e configurazioni del prodotto, compresi materiali di
costruzione che si presuppone offrano buone prestazioni in
un'ampia gamma di applicazioni. Le informazioni sul prodotto
Rosemount presentate hanno lo scopo di guidare l'acquirente
verso la scelta più appropriata in base all'applicazione di
interesse. È responsabilità esclusiva dell'acquirente condurre
un'attenta analisi di tutti i parametri di processo (quali
componenti chimici, temperatura, pressione, portata, abrasivi,
impurità, ecc.) durante la selezione del prodotto, dei materiali,
delle opzioni e dei componenti per una particolare applicazione.
Emerson Process Management non è in una posizione tale che
consenta di valutare o garantire la compatibilità del materiale di
processo o altri parametri di processo con il prodotto, le opzioni,
la configurazione o i materiali di costruzione selezionati.
Custodia
Distanza minima dai punti di riempimento
600 mm (24 in.)
Distanza minima dalla parete
600 mm (24 in.)
Dimensioni della piastra di montaggio
Conformi alle dimensioni e allo schema di fori DIN PN16 o ANSI
Classe 150
Pannello del display
Display LCD
4 righe x 20 caratteri
Elementi di regolazione
4 tasti (ESC, +, -, E)
Custodia
Alluminio pressofuso verniciato
Antenna
Alluminio pressofuso verniciato (rivestimento in PTFE
opzionale disponibile)
Finestra del display sulla custodia
Policarbonato/PC-ABS
Collegamento elettrico
M20 per pressacavi o entrate dei conduit
Cablaggio di uscita consigliato: cavo bipolare schermato a
doppini intrecciati a bassa resistenza da 20-24 AWG
Pressacavi/tappi
1 x M20 x1,5 (cavo Ø da 8 mm a 13 mm)
1 x tappo M20 x 1,5
2 adattatori filettati opzionali M20, ½ in. NPT
Raccordo di processo
Richiede piastra di montaggio
Peso
5,6 kg (12.35 lb)
1.
12
Sono disponibili piastre di montaggio compatibili con aperture da 100 a
250 mm (da 4 a 10 in.). Per aperture inferiori a 200 mm (8 in.), sono
disponibili estensioni dell'antenna per consentire di installare l'antenna
dall'interno del serbatoio sotto il bocchello.
EmersonProcess.com/Rosemount
Scanner 3D per solidi 5708 Rosemount
Maggio 2016
Accessori
Alimentazione
Tensione
Controllore di sistema Rosemount
20-28 V c.c.
Informazioni generali
Assorbimento elettrico
Costruzione
65 W
Telaio in alluminio con design senza ventola
Interfaccia I/O
Requisiti di alimentazione
Lato anteriore
Modalità di alimentazione ATX
2 x porte USB 2.0
Tipo di alimentazione da c.c. a c.c. integrata, supporto da
9 ~ 36 V c.c.
Lato posteriore
Trasformatore di corrente da 19 V, 65 W opzionale
Memorizzazione dati
1x Alloggiamento 2,5 in. per unità HDD SATA
1 x porta VGA DB15
1 x uscita altoparlante
2 x porte USB 2.0
1x presa esterna CF
2 x porte RS-485 con controllo automatico del flusso: protezione
isolamento su COM1 e COM2
Caratteristiche fisiche
Dimensioni (H x W x D)
500 x 300 x150 mm (19.7 x 11.8 x 5.9 in.)
Vista frontale
Ingresso corrente continua da 9 ~ 36 c.c.
Vista posteriore
Nota
Quando il modello 5708 Rosemount è collegato al
controllore di sistema Rosemount, la connessione è
attiva, non passiva. Di conseguenza il dispositivo
costituisce il modulo attivo e il controllore di sistema
Rosemount rappresenta il modulo passivo.
Peso
12,2 kg (26.9 lb)
Temperatura di esercizio
Ambiente con ventilazione
Da —5 a 50 °C (da 23 a 122 °F) per installazione al chiuso
Temperatura di stoccaggio
Da —20 a 80 °C (da —4 a 176 °F)
Umidità relativa
Da 10% a 93% (senza condensa)
EmersonProcess.com/Rosemount
13
Scanner 3D per solidi 5708
Maggio 2016
Linkpro di Rosemount
Conformità CE
Caratteristiche fisiche
EMC
polistirene
Emissioni: norma EN 301 489-7 V1.3.1:2005 armonizzata in
base alla Direttiva R&TTE 1995/5/CE e alla Direttiva EMC
2004/108/CE, art. 6(2)
Peso
Sicurezza
1,42 kg (3.13 lb)
EN 60950-1:06; EN 60950-22:06
Dimensioni (L x W x H)
Emissioni radio
255 x 180 x 90 mm (10 x 7 x 3.5 in.) - esclusi i pressacavi
EN 301 511 V9.0.2
Custodia
Certificazione FCC
FCC 47 CFR parte 15:2007, sottoparte B, classe A
Pressacavi/tappi
Protezione
2 x pressacavi M20x1,5 (cavo Ø da 8 mm a 13 mm)
IP66
Tensione di alimentazione
Tensione di esercizio
Da 10 V c.c. a 30 V c.c. (nominale 24 V c.c.)
Consumo di corrente medio (modalità stand-by)
1,5 W
Consumo di corrente di picco (modalità di trasmissione)
18 W
Limite della fonte di alimentazione
2A
Temperatura ambiente
Da -30 a +70 °C (da -22 a +158 °F)
14
EmersonProcess.com/Rosemount
Scanner 3D per solidi 5708 Rosemount
Maggio 2016
Requisiti per l'installazione
Server 3DVision Rosemount
Processore
Intel™ Dual Core e superiore
RAM
Almeno 1 GB
Disco rigido
Almeno 1 GB di spazio disponibile per anno (2,8 MB al giorno per file di registro)
Risoluzione scheda grafica
Almeno 1024 x 768
Interfacce
Scheda NIC Ethernet, porta seriale, porta USB
Sistemi operativi
Microsoft® Windows™ XP (SP2) o Windows 7
Client 3DVision Rosemount
Processore
Intel Dual Core e superiore
RAM
Almeno 1 GB
Disco rigido
Almeno 1 GB di spazio disponibile su disco rigido
Risoluzione scheda grafica
Almeno 1280 x 1024
Memoria scheda grafica
1 GB
Interfacce
Scheda NIC Ethernet, unità CD-ROM o porta USB
Sistemi operativi
Windows XP (SP2) o Windows 7
Framework
Microsoft .NET framework 4.0
EmersonProcess.com/Rosemount
15
Scanner 3D per solidi 5708
Maggio 2016
Certificazioni del prodotto
Informazioni sulle direttive europee
Una copia della dichiarazione di conformità CE è disponibile alla
fine della Guida rapida del modello 5708 Rosemount.
La revisione più recente della dichiarazione di conformità CE è
disponibile sul sito EmersonProcess.com/Rosemount.
Condizioni speciali per l'uso sicuro (X):
1.
Lo scanner 3D per solidi può essere utilizzato
esclusivamente con unità elettroniche contrassegnate dal
numero di serie 836xxxxxx, poiché tali unità sono idonee
all'uso con il campo di temperatura ambiente dello scanner
3D per solidi.
2.
Parte della custodia è realizzata in plastica. Per evitare il
rischio di scariche elettrostatiche, pulire la superficie di
plastica con un panno umido.
Certificazioni per aree ordinarie
Il trasmettitore è stato esaminato e collaudato da un laboratorio
di prova riconosciuto a livello nazionale (NRTL) e accreditato
dall'ente per la sicurezza e la salute sul lavoro statunitense
(OSHA) per determinare che il suo design fosse conforme ai
requisiti elettrici , meccanici e antincendio.
America del Nord
I5
A sicurezza intrinseca (IS) per USA e Canada
Certificazione: 3052166
Norme:
Classe FM 3600—2011,
Classe FM 3610—2010,
Classe FM 3810—2005,
ANSI/IEC 60529—2004,
standard CSA C22.2. n. 25-09,
standard CSA C22.2.
N.157-92, standard CSA C22.2 n. 1010—04,
CAN/CSA E61241-1-1-2010
Marcature:
IS CL I, II DIV 1, GP C, D, E, F, G se
collegato secondo il disegno
Rosemount 05708-1900;
T4(-40 °C < Ta < +85 °C); IP 6X
Europa
I1
ATEX, a sicurezza intrinseca
Certificazione: BVS14ATEXE060X
Norme:
EN60079-0:2012, EN60079-11:2012
Marcature:
II 2 G Ex ib [ia] IIB T4 Gb
(-40 °C < Ta < +85 °C)
II 1/2 D Ex ib [ia] IIIC T110 °C Da/Db
(-40 °C < Ta < +85 °C)
Tabella 3. Parametri di interfaccia
Parametro
4-20 mA
RS-485
Tensione Ui/Uo
10,5 V
6,51 V
Corrente Ii/Io
106 mA
2 x 651 mA
Alimentazione Pi/Po
1,1 W
2 x 1,06 W
Capacitanza Ci
8 nF
0 nF
Induttanza Li
0 mH
0 mH
Capacitanza Co
16 μF
2 x 285 μF
Induttanza Lo
80 μH
83,9 μH
Lo/Ro
17,77 μH/Ω
67,12 μH/Ω
Per moduli elettronici con numero di serie 836xxxxxxx:
Caratteristiche
Trapezoidale
Lineare
Alimentatori-Terminali J5.1 (+), J5.2 (GND)
Vmax (Ui) = 30 V, Imax (Ii) = 212 mA, Pmax (Pi) = 1,2 W,
Ci = 8 nF, Li = 0
Terminali
J5.3 (4-20 mA),
J5.4 (GND)
J6.3 (+), J6.4 (RTN)
Interfacce-Terminali J5.4 (segnale 4-20 mA),
J5.3 (GND comune con J5.2):
Vmax (Ui) = 10,5 V, Imax (Ii) = 106 mA, Pmax (Pi) = 1,1 W,
Ci = 8 nF, Li = 0
RS-485-Terminali J6.3 (P), J6.4 (N):
Vmax (Ui) = 6,51 V, Imax (Ii) = 651 mA, Pmax (Pi) = 1,06 W,
Ci = 0, Li = 0
Certificazione valida per opzioni HART® e Modbus.
Tabella 4. Parametri del circuito di alimentazione
Parametro
Ingresso
Uscita
Tensione Ui/ Uo
24 V
N/D
Corrente Ii
Stessi valori
dell'alimentatore SI
interconnesso
N/D
Alimentazione Pi/Po
3W
N/D
8 nF
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Ci
0 mH
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Li
Capacitanza C i/Co
Induttanza Li/Lo
16
EmersonProcess.com/Rosemount
Scanner 3D per solidi 5708 Rosemount
Maggio 2016
N/D
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Li
Caratteristiche
N/D
Stessi valori
dell'alimentatore SI
interconnesso
Terminali
J5.1 (+), J5.2 (GND)
N/D
Rapporto Lo / Ro
Condizioni speciali per il funzionamento sicuro (X):
1.
Applicazione per polveri:
l'installazione dello scanner 3D per solidi o dell'unità
antenna di modelli che offrono separazione della testina
nella parete, in aree che richiedono dispositivi EPL Da
(categoria apparato 1D), deve fornire un grado di
protezione pari a IP6X, conformemente alla norma
EN60529, e deve essere effettuata in modo che tutte le
parti metalliche siano integrate nel collegamento
equipotenziale locale.
Le informazioni tecniche del produttore relative all'uso
dello scanner 3D per solidi in contatto con fluidi
aggressivi/corrosivi e per evitare qualsiasi rischio di
impatto meccanico devono essere osservate.
Certificazioni internazionali
I7
IECEx, a sicurezza intrinseca
Certificazione: IECEx BVS 15.0042X
Norme:
IEC 60079-0: 2011, IEC 60079-11: 2011
Marcature:
Ex ib [ia] IIB T4 Gb (-40 °C < Ta < +85 °C)
Ex ib [ia] IIIC T110 °C Da/Db
(-40 °C < Ta < +85 °C)
Tabella 5. Parametri di interfaccia
Parametro
4-20 mA
RS-485
Tensione Ui/Uo
10,5 V
6,51 V
Corrente Ii/Io
106 mA
2 x 651 mA
Alimentazione Pi/Po
1,1 W
2 x 1,06 W
Capacitanza Ci
8 nF
0 nF
Induttanza Li
0 mH
0 mH
Capacitanza Co
16 μF
2 x 285 μF
Induttanza Lo
80 μH
83,9 μH
Lo/Ro
17,77 μH/Ω
67,12 μH/Ω
Caratteristiche
Trapezoidale
Lineare
Terminali
J5.3 (4-20 mA),
J5.4 (GND)
J6.3 (+), J6.4 (RTN)
EmersonProcess.com/Rosemount
Tabella 6. Parametri del circuito di alimentazione
Parametro
Ingresso
Uscita
Tensione Ui/Uo
26,6 V
N/D
Corrente Ii
Stessi valori
dell'alimentatore SI
interconnesso
N/D
Alimentazione Pi/Po
3W
N/D
8 nF
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Ci
0 mH
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Li
Rapporto Lo / Ro
N/D
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Li
Caratteristiche
N/D
Stessi valori
dell'alimentatore SI
interconnesso
Terminali
J5.1 (+), J5.2 (GND)
N/D
Capacitanza i/Co
Induttanza Li/L0
Condizioni speciali per il funzionamento sicuro (X):
1.
Installazione per polveri:
l'installazione dello scanner 3D per solidi o dell'unità
antenna di modelli che offrono separazione della testina
nella parete, in aree che richiedono dispositivi EPL Da, deve
fornire un grado di protezione pari a IP6X, conformemente
alla norma IEC 60529, e deve essere effettuata in modo
che tutte le parti metalliche siano integrate nel
collegamento equipotenziale locale. È necessario che
siano osservate le informazioni tecniche del produttore
relative all'uso dello scanner 3D per solidi in contatto con
fluidi aggressivi/corrosivi e per evitare qualsiasi rischio di
impatto meccanico.
17
Scanner 3D per solidi 5708
Maggio 2016
Brasile
I2
Condizioni speciali per l'uso sicuro (X):
INMETRO, a sicurezza intrinseca
Certificazione: UL-BR 15.0072X
Norme:
ABNT NBR IEC 60079-0:2008
+ Errata 1:2011,
ABNT NBR IEC 60079-11:2009
Marcature:
Ex ib [ia] IIB T4 Gb (-40 °C < Ta < +85 °C)
Ex ib [ia] IIIC T110 °C Da/Db
(-40 °C < Ta < +85 °C)
1.
L'installazione dello scanner 3D per solidi o dell'unità
antenna di modelli che offrono separazione della testina
nella parete, in aree che richiedono dispositivi EPL Da
(Zona 20), deve fornire un grado di protezione pari a IP6X,
conformemente alla norma ABNT NBR IEC 60529, e deve
essere effettuata in modo che tutte le parti metalliche
siano integrate nel collegamento equipotenziale locale.
2.
È necessario che siano osservate le informazioni tecniche
del produttore relative all'uso dello scanner 3D per solidi in
contatto con fluidi aggressivi/corrosivi e per evitare
qualsiasi rischio di impatto meccanico.
Tabella 7. Parametri di interfaccia
Parametro
4-20 mA
RS-485
Tensione Ui/Uo
10,5 V
6,51 V
Corrente Ii/Io
106 mA
2 x 651 mA
Alimentazione Pi/Po
1,1 W
2 x 1,06 W
Capacitanza Ci
8 nF
0 nF
Induttanza Li
0 mH
0 mH
Capacitanza Co
16 μF
2 x 285 μF
Induttanza Lo
80 μH
83,9 μH
Lo/Ro
17,77 μH/Ω
67,12 μH/Ω
Caratteristiche
Trapezoidale
Lineare
J5.3 (4-20 mA),
J5.4 (GND)
Parametro
4-20 mA
RS-485
Terminali
J6.3 (+), J6.4 (RTN)
Tensione Ui/Uo
10,5 V
6,51 V
Corrente Ii/Io
106 mA
2 x 651 mA
Alimentazione Pi/Po
1,1 W
2 x 1,06 W
Uscita
Capacitanza Ci
8 nF
0 nF
Induttanza Li
0 mH
0 mH
Capacitanza Co
16 μF
2 x 285 μF
Induttanza Lo
80 μH
83,9 μH
Tabella 8. Parametri del circuito di alimentazione
Parametro
Ingresso
Tensione Ui/ Uo
24 V
N/D
Corrente Ii
Stessi valori
dell'alimentatore SI
interconnesso
N/D
Alimentazione Pi/Po
3W
N/D
8 nF
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Ci
0 mH
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Li
Rapporto Lo / Ro
N/D
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Li
Caratteristiche
N/D
Stessi valori
dell'alimentatore SI
interconnesso
Terminali
J5.1 (+), J5.2 (GND)
N/D
Capacitanza i/Co
Induttanza Li/Lo
18
Cina
I3
Certificazioni cinesi, sicurezza intrinseca
Certificazione: GYJ14.1362X
Norme:
GB3836.1-2010, GB3836.4-2010,
IEC61241-0 - 2004, GB12476.4-2010
Marcature:
Ex ib/ia IIB Gb T4 Ex ibD/iaD 21/20 T110 °C
Tabella 9. Parametri di interfaccia
Lo/Ro
17,77 μH/ΩH/Ω
67,12 μH/Ω
Caratteristiche
Trapezoidale
Lineare
Terminali
J5.3 (4-20 mA), J5.4
(GND)
J6.3 (+), J6.4 (RTN)
EmersonProcess.com/Rosemount
Scanner 3D per solidi 5708 Rosemount
Maggio 2016
Tabella 10. Parametri del circuito di alimentazione
Parametro
Ingresso
Uscita
Tensione Ui/ Uo
24 V
N/D
Corrente Ii
Stessi valori
dell'alimentatore SI
interconnesso
N/D
Alimentazione Pi/Po
3W
N/D
Capacitanza i/Co
8 nF
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Ci
Induttanza Li/Lo
0 mH
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Li
Rapporto Lo / Ro
N/D
Stessi valori
dell'alimentatore SI
interconnesso ridotti
di Li
Caratteristiche
N/D
Stessi valori
dell'alimentatore SI
interconnesso
Terminali
J5.1 (+), J5.2 (GND)
N/D
Condizioni speciali per il funzionamento sicuro (X):
1.
L'installazione del prodotto deve fornire un grado di
protezione IP6X conformemente a GB4208-2008, ed
essere effettuata in modo che tutte le parti metalliche
siano integrate nel collegamento equipotenziale locale.
India
IW
PESO, a sicurezza intrinseca
Certificazione: P351811/1
Norme:
EN60079-0:2012, EN60079-11:2012
Marcature:
Ex ib {ia} IIB t4 Gb
Corea
IP
KTL, a sicurezza intrinseca
Certificazione: 15-KA4BO-0298X - ex
Norme: IEC 60079-0: 2011, IEC 60079-11: 2011
Marcature: Ex ib [ia] IIB T4 Gb, Ex ib [ia] IIIC T110C Da/Db
Per ulteriori informazioni sui certificati del prodotto, vedere il
Manuale di riferimento del modello 5708 Rosemount.
EmersonProcess.com/Rosemount
19
Scanner 3D per solidi 5708
Maggio 2016
Schemi dimensionali
Figura 2. 5708 Rosemount con gruppo antenna
152 (5.98)
142,5 (5.61)
290,4
(11.43)
576,8 (22.71)
1,93- 8UN (49)
286,5
(11.28)
213,5 (8.41)
193,3 (7.61)
Le dimensioni sono indicate in mm (in.).
Figura 3. Custodia 5708 Rosemount
161,1 (6.34)
142,5 (5.61)
221,2 (8.71)
125°
Le dimensioni sono indicate in mm (in.).
20
EmersonProcess.com/Rosemount
Scanner 3D per solidi 5708 Rosemount
Maggio 2016
Figura 4. Accessori - Estensione del collo per temperatura standard (codice temperatura di esercizio del
processo S)
101 (3.97)
X=
{
30 cm (12 in.)
50 cm (20 in.)
100 cm (39 in.)
200 cm (79 in.)
300 cm (118 in.)
Ø 76 (2.99)
Figura 5. Accessori - Estensione del collo per alta temperatura (codice temperatura di esercizio del processo H)
101 (3.97)
X=
{
30 cm (12 in.)
50 cm (20 in.)
100 cm (39 in.)
200 cm (79 in.)
300 cm (118 in.)
Ø 81 (3.19)
Nota
La X rappresenta le opzioni disponibili.
EmersonProcess.com/Rosemount
21
Scanner 3D per solidi 5708
Maggio 2016
Figura 6. Accessori - Adattatore ad angolo per temperatura standard (codice temperatura di esercizio del
processo S)
Ø 75 (2.95)
1,93
-8UN
240 (9.45)
β=
{
10°
20°
Ø 44,4 (1.75)
28 (1.10)
β
61 (2.40)
Ø 60 (2.36)
Ø 75 (2.95)
Ø 115 (4.53)
48 (1.89)
Le dimensioni sono indicate in mm (in.).
Figura 7. Accessori - Adattatore ad angolo per alta temperatura (codice temperatura di esercizio del processo H)
Ø 75 (2.95)
1,93
-8UN
Ø 50,8 (2.00)
477 (18.80)
Ø 115 (4.53)
{
10°
Ø
20°
Le dimensioni sono indicate in mm (in.).
β=
Nota
L'apertura minima richiesta per l'adattatore ad angolo è di 193,3 mm (7.61 in.).
22
EmersonProcess.com/Rosemount
Scanner 3D per solidi 5708 Rosemount
Maggio 2016
Figura 8. Accessori - Estensione del cavo
Estensione del cavo
X=
{
30 cm (12 in.)
50 cm (20 in.)
100 cm (39 in.)
200 cm (79 in.)
300 cm (118 in.)
Connettore dell'estensione
del cavo
24,1
(0.95)
65 (2.55)
152,4 (6)
33 (1.3)
Le dimensioni sono indicate in mm (in.) se non diversamente dichiarato.
Nota
La X rappresenta le opzioni disponibili. L'estensione del cavo e il connettore sono disponibili solo per temperature
standard.
EmersonProcess.com/Rosemount
23
Scanner 3D per solidi 5708
Maggio 2016
Figura 9. Accessori - Adattatore per montaggio tramoggia ESP
20°
900 (35.43)
250 (9.84)
Ø 42,4 (1.67)
Ø 10 (0.39)
6 x Ø 15,8 (0.62)
equidistanti
Ø 10 (0.39)
Ø 275 (10.83)
Ø 44 (1.73)
Ø 248 (9.76)
B
C
B
A
A. Adattatore antenna
B. Flangia di sostegno
C. Flangia staffa
Le dimensioni sono indicate in mm (in.).
24
EmersonProcess.com/Rosemount
Maggio 2016
Scanner 3D per solidi 5708 Rosemount
Figura 10. Accessori - Piastre di montaggio
DN200 (8DA, 8DX)
Ø340 (13.38)
6,4 (0.25)
Ø 295 (11.61)
12 x Ø 22 (0.86)
equidistanti
Ø 52 (2.04)
DN250 (TDA, TDX)
6,4 (0.25)
Ø 405 (15.94)
Ø 355 (13.97)
12 x Ø 26 (1.02)
equidistanti
Ø 52 (2.04)
Le dimensioni sono indicate in mm (in.).
Nota
Sono disponibili numerosi tipi di piastre di montaggio. Per ulteriori informazioni, vedere il Manuale di riferimento del
modello 5708 Rosemount. Le piastre di montaggio non sono classificate per pressione.
EmersonProcess.com/Rosemount
25
Scanner 3D per solidi 5708
Maggio 2016
Figura 11. Gruppo di montaggio
Ø 342,9 (13.50)
8,2 (0.32)
258,3
(10.17)
90 (3.54)
A°
Ø 219,1 (8.63)
60
.62
23
0(
)
A. Piastra di montaggio
B. Guarnizione
C. Tubo adattatore
D. Piastra adattatore
Le dimensioni sono indicate in mm (in.).
Tabella 11. Codici opzione gruppi di montaggio per diversi angoli
Angolo A°
Codice opzione
Temperatura standard
Codice opzione
Alta temperatura
0
A00
B00
5
A05
B05
10
A10
B10
15
A15
B15
20
A20
B20
30
A30
B30
26
EmersonProcess.com/Rosemount
Maggio 2016
EmersonProcess.com/Rosemount
Scanner 3D per solidi 5708 Rosemount
27
Scanner 3D per solidi 5708 Rosemount
Bollettino tecnico
00813-0102-4570, Rev BC
Sedi centrali
Emerson Process Management
6021 Innovation Blvd.
Shakopee, MN 55379, USA
+1 800 999 9307 o +1 952 906 8888
+1 952 949 7001
[email protected]
Maggio 2016
Emerson Process Management srl
Via Montello, 71/73
I-20831 Seregno (MB)
Italia
+39 0362 2285 1
+39 0362 243655
[email protected]
Web: www.emersonprocess.it
Ufficio regionale per l'America del Nord
Emerson Process Management
8200 Market Blvd
Chanhassen MN 55317 USA
+1.800.999 9307 o +1.952.906 8888
+1 (952) 949 7001
[email protected]
Ufficio regionale per l'America Latina
Emerson Process Management
1300 Concord Terrace, Suite 400
Sunrise, FL 33323, USA
+1 954 846 5030
+1 954 846 5121
[email protected]
Ufficio regionale per l'Europa
Emerson Process Management Europe
Neuhofstrasse 19a P.O. Box 1046
CH 6340 Baar
Svizzera
+41 (0) 41 7686 111
+41 (0) 41 768 6300
[email protected]
Ufficio regionale per Asia-Pacifico
Emerson Process Management Asia Pacific Pte Ltd
1 Pandan Crescent
Singapore 128461
+65 6 777 8211
+65 6777 0947
[email protected]
Ufficio regionale per Medio Oriente e Africa
Emerson Process Management
Emerson FZE P.O. P.O. Box 17033
Jebel Ali Free Zone - South 2
Dubai, Emirati Arabi Uniti
+971 4 8118100
+971 4 886 5465
[email protected]
Linkedin.com/company/Emerson-Process-Management
Twitter.com/Rosemount_News
Facebook.com/Rosemount
Youtube.com/user/RosemountMeasurement
Google.com/+RosemountMeasurement
I termini e le condizioni di vendita standard possono essere consultati sul
sito
Emerson.com/en-us/pages/Terms-of-Use.aspx
Il logo Emerson è un marchio di fabbrica e un marchio di servizio di
Emerson Electric Co.
Modbus è un marchio di fabbrica di Modicon, Inc.
HART è un marchio registrato del gruppo FieldComm.
Rosemount e il logotipo Rosemount sono marchi di Emerson Process
Management.
3DMultiVision e THUM sono marchi di Emerson Process
Management.
Intel è un marchio di Intel Corporation negli Stati Uniti e/o in altri Paesi.
Microsoft è un marchio registrato di Microsoft Corporation negli Stati Uniti
ed in altri Paesi.
Windows è un marchio di fabbrica di Microsoft Corporation negli Stati
Uniti ed in altri Paesi.
Tutti gli altri marchi appartengono ai rispettivi proprietari.
© 2016 Emerson Process Management. Tutti i diritti riservati.
