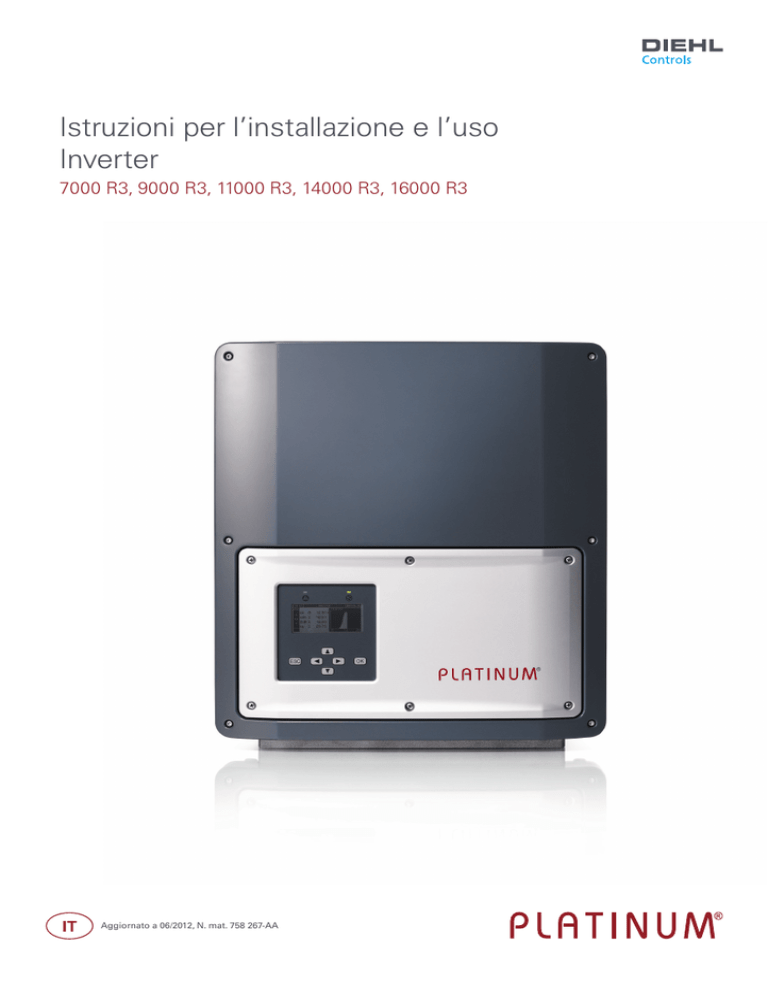

Istruzioni per l`installazione e l`uso Inverter

Istruzioni per l’installazione e l’uso
Inverter
7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
IT
Aggiornato a 06/2012, N. mat. 758 267-AA

2
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Sommario

Sommario
1
Introduzione5
1.1
1.2
1.3
1.4
PLATINUM R3
Informazioni su queste istruzioni
Simboli utilizzati
Simboli sul prodotto o sull’imballaggio
5
5
5
6
2Sicurezza
7
2.1
2.2
2.3
2.4
7
7
7
7
Utilizzo appropriato
Utilizzo non consentito
Requisiti del personale
Avvertenze di sicurezza generali
3Installazione
8
3.1Dotazione
3.2Disimballaggio
3.3Montaggio
3.4Allacciamento
8
8
9
12
4
19
Messa in funzione
4.1Accensione
4.2
Prima messa in funzione
4.3
Menu Messa in funzione
19
19
20
5Comandi
24
5.1Display
5.2
Indicazioni d’esercizio
5.3
Sezionamento del campo del generatore (sezionatore DC)
24
25
27
6Menu
28
6.1
6.2
6.3
6.4
6.5
28
29
30
32
33
Comandi e navigazione nel menu
Struttura dei menu
Menu Impostazioni
Menu Informazioni
Menu Assistenza
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
3
Sommario

7
Manutenzione e pulizia
36
7.1Manutenzione
7.2Pulizia
36
36
8
Errori e rimedi
37
8.1
8.2
Segnalazione degli errori
Lista degli eventi
37
39
9
Dati tecnici
42
10
Messa fuori servizio
45
11Smaltimento
4
46
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Introduzione
1 Introduzione
1.1 PLATINUM R3
Gli inverter della serie PLATINUM R3 sono inverter ad alimentazione trifase per diverse
fasce di potenza, si veda "Dati tecnici" a pag. 42.
Tramite la rete PLATINUM (EIA485) è possibile collegare fino a 50 inverter PLATINUM
all’interno di un impianto di inverter.
Opzioni
Per l’ampliamento di un inverter o di un impianto di inverter sono disponibili le seguenti
opzioni:
▪▪ Monitoraggio remoto o lettura remota con PLATINUM WebMaster
▪▪ Valutazione dei dati dell’impianto con PLATINUM PV-Monitor
▪▪ Riduzione della potenza AC con comando a distanza tramite un apparecchio di
monitoraggio esterno
1.2 Informazioni su queste istruzioni
Le presenti istruzioni per l’installazione e l’uso descrivono
l’installazione e il modo d’uso degli inverter PLATINUM di tipo
7000 R3-MDX, 9000 R3-MDX, 11000 R3-MDX, 14000 R3-MDX, 16000 R3-MDX.
Documenti di approfondimento
Nell’area download del nostro sito Internet www.diehl.com/photovoltaics sono
disponibili i seguenti documenti supplementari:
▪▪ Istruzioni dettagliate per l’installazione e l’uso
▪▪ Informazioni sui dispositivi di protezione contro la dispersione di corrente
▪▪ Lista completa degli eventi per l’individuazione/eliminazione degli errori
▪▪ Panoramica dei codici paese e dei grid code
▪▪ Dichiarazione di conformità e certificati
▪▪ Garanzia del produttore della Diehl AKO Stiftung & Co. KG
1.3 Simboli utilizzati
1.3.1 Struttura delle avvertenze
TERMINE DI SEGNALAZIONE
Tipo, fonte e conseguenze del pericolo!
ff Misure per la prevenzione del pericolo.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
5
Introduzione
1.3.2 Livelli di pericolo nelle avvertenze
Simbolo
Termine di
avvertimento
Probabilità di
occorrenza
Conseguenze in caso di
inosservanza

PERICOLO
Pericolo imminente
Lesioni gravi, anche mortali
AVVERTENZA
Possibile pericolo
Lesioni gravi, anche mortali
ATTENZIONE
Possibile pericolo
Lesioni lievi
ATTENZIONE
Possibile pericolo
Danni materiali
–
1.3.3 Note
Le note offrono suggerimenti per operare in modo più agevole e più
sicuro o contengono informazioni di approfondimento.
1.4 Simboli sul prodotto o sull’imballaggio
Sull’inverter è apposto il seguente adesivo
6
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Sicurezza
2 Sicurezza
2.1 Utilizzo appropriato
▪▪ Utilizzare gli inverter esclusivamente per immettere nella rete pubblica energia solare
trasformata con processo fotovoltaico.
▪▪ Qualsiasi altro utilizzo non è appropriato.
2.2 Utilizzo non consentito
▪▪ Non utilizzare gli inverter per l’esercizio in reti isolate.
▪▪ Non utilizzare gli inverter in veicoli.
▪▪ Non utilizzare gli inverter in atmosfere potenzialmente esplosive (polvere di farina,
polvere di segatura ecc.).
▪▪ Non esporre gli inverter direttamente ai raggi del sole.
▪▪ Non utilizzare gli inverter in atmosfere con un tenore di ammoniaca superiore a
20 ppm.
▪▪ In caso di inosservanza delle condizioni di garanzia e delle informazioni qui riportate
decade qualsiasi diritto alla garanzia.
2.3 Requisiti del personale
L’installazione e la messa in funzione dell’inverter secondo le presenti istruzioni
per l’installazione e l’uso possono essere eseguite solo da personale specializzato
qualificato, ad es.:
▪▪ Partner per l’assistenza autorizzati da Diehl Controls
▪▪ Personale specializzato autorizzato a conoscenza delle direttive e norme vigenti
2.4 Avvertenze di sicurezza generali
▪▪ Utilizzare l'inverter nelle condizioni originali senza modifiche arbitrarie e in condizioni
tecnicamente ineccepibili.
▪▪ Assicurarsi che durante il montaggio e l’allacciamento dell’inverter e dell’impianto
fotovoltaico vengano rispettati:
–– direttive e disposizioni nazionali
–– norme delle organizzazioni professionali, del TÜV, del VDE
–– condizioni tecniche di allacciamento (TAB) del gestore dell’energia competente
–– disposizioni e norme nazionali e internazionali.
▪▪ Assicurarsi che tutti i dispositivi di protezione funzionino ineccepibilmente.
▪▪ Rispettare le condizioni d’impiego, si veda "Dati tecnici" a pag. 42.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
7
Installazione
3 Installazione
3.1 Dotazione
▪▪ Inverter
▪▪ Supporto a parete
▪▪ Guida rapida
3.2 Disimballaggio
ATTENZIONE
L’inverter pesa 45 kg!
ff Richiedere l’assistenza di una seconda persona per il disimballaggio.
ff Indossare scarpe antinfortunistiche durante il disimballaggio.
ff Assicurarsi che la base di appoggio sia stabile.
1
2
8
1. Aprire il cartone.
2. Estrarre lateralmente la guida rapida
(1) e il supporto a parete (2).
3. Estrarre dal cartone l’inverter con le
protezioni.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Installazione
4. Togliere la protezione inferiore.
5. Appoggiare l’inverter.
6. Togliere il coperchio di protezione.
5.
4.
6.
3.3 Montaggio
3.3.1 Avvertenze di sicurezza
AVVERTENZA
Pericolo di lesioni a causa della caduta dell'inverter!
ff Utilizzare mezzi di fissaggio adatti alla parete di montaggio e al peso
dell’inverter.
ff Richiedere l’assistenza di una seconda persona per il montaggio e lo
smontaggio.
ff Indossare scarpe antinfortunistiche durante il montaggio e lo smontaggio.
ff Assicurarsi che la base di appoggio sia stabile.
3.3.2 Montaggio
Diehl Controls consiglia di non montare l’inverter in spazi abitativi.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
9
Installazione
≥150
≥400
≥208
≥238.5
≥150
547
≥500
≥1037
626
≥489
≥327
Dimensioni in mm
1. Stabilire il luogo di montaggio. Considerare le dimensioni e le distanze.
2. Fissare il supporto a parete alla parete di montaggio con mezzi di fissaggio adeguati.
10
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Installazione
4
3. Allentare, ma non rimuovere, le viti di
sicurezza (3) laterali.
4. Inserire dal basso verso l’alto il
supporto di sospensione dell’inverter
(4) nell’invito del supporto a parete.
5. Assicurarsi che l’inverter sia inserito
correttamente nel supporto a parete.
6. Fissare l’inverter serrando le viti di
sicurezza laterali.
3
4
3
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
11
Installazione
3.4 Allacciamento
3.4.1 Operazioni preliminari
1. Portare la manopola del sezionatore
DC in posizione 0.
2. Allentare le 6 viti sul coperchio di
servizio.
3. Per rimuovere il coperchio di servizio
premere la linguetta (5) nell'incavo
laterale.
5
3.4.2 Allacciamento della tensione alternata
PERICOLO
Pericolo di morte per tensione alternata elevata!
ff Prima di allacciare l’inverter disattivare l’alimentazione di tensione di
rete (lato AC) (fusibile).
ff Lasciar libero l’accesso al dispositivo di sezionamento centrale.
ff Allacciare l’inverter esclusivamente a reti TN o TT (si veda IEC 60364‑1)
da 230 V.
ff Rispettare la protezione max. consentita di 32 A sul lato della tensione
alternata.
ff Diehl Controls consiglia di usare un sezionatore di linea di tipo C.
12
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Installazione
ATTENZIONE
Distruzione dell’inverter!
ff Non scambiare mai le fasi con il conduttore PE o N.
Preparazione del cavo di allacciamento della tensione alternata
Il dimensionamento della sezione del cavo spetta all’elettricista e
dipende dalla lunghezza del cavo e dalle condizioni di montaggio.
▪▪ Sezione min. 4 mm2
▪▪ Sezione min. 16 mm2
1. Mettere adeguatamente in sicurezza i cavi di allacciamento trifase della tensione
alternata, si veda "Dati tecnici" a pag. 42.
2. Spellare per 18 mm i cavi di allacciamento della tensione alternata e dotarli di
manicotti terminali.
Allacciamento
6
1. Svitare il connettore a vite AC (6)
con guarnizione dalla parte inferiore
dell'inverter.
2. Far passare attraverso il connettore
a vite AC e la guarnizione il cavo di
allacciamento della tensione alternata
preparato.
3. Infilare da sotto nell’alloggiamento il
cavo di allacciamento della tensione
alternata.
4. Serrare il connettore a vite AC.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
13
Installazione
5. Collegare il cavo di allacciamento
della tensione alternata nell'inverter.
Per farlo, inserire i fili preparati nella
morsettiera.
MorsettoCollegamento
L1 nero
fase 1
L2 nero
fase 2
L3 nero
fase 3
N blu
conduttore neutro
PE giallo
conduttore di protezione
L1
L2
L3
N
PE
3.4.3 Allacciamento della tensione continua
PERICOLO
Pericolo di morte per tensione continua elevata! Anche con pochi raggi di
sole i moduli fotovoltaici sono sotto tensione.
ff Prima di allacciare l’inverter controllare se è presente tensione sull’allacciamento della tensione continua sul lato generatore.
ff Prima di allacciare l’inverter controllare la correttezza della polarità
della tensione continua.
ff In presenza di tensione indossare indumenti isolanti e una protezione
per il viso.
ff Assicurarsi che il connettore del cavo sia completamente innestato
nella presa.
ff Scollegare il cavo della tensione continua solo quando l’inverter non è
in funzione.
ff Lasciar libero l’accesso al sezionatore DC o a un dispositivo di sezionamento centrale.
ff Non mettere a terra i moduli fotovoltaici. L’inverter è un apparecchio
senza trasformatore.
14
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Installazione
ATTENZIONE
Danni materiali!
ff Utilizzare esclusivamente il connettore originale del cavo della tensione continua Multi Contact MC4.
ff Assicurarsi che non venga superata la tensione continua max. ammessa.
ff Assicurarsi che non venga superata la corrente continua max. ammessa per stringa.
▪▪ Assicurarsi che il numero e il tipo di moduli fotovoltaici e la potenza
fotovoltaica siano uguali su ogni linea.
▪▪ Allacciare sempre un numero pari di stringhe:
–– Stringa 1 (TA) e stringa 2 (TB)
– oppure –
–– Stringa 1 e stringa 3 (TA), stringa 2 e stringa 4 (TB)
▪▪ Rispettare una ripartizione simmetrica degli ingressi TA e TB.
+
–
String 4
–
String 3
String 2 String 1
+
1. Dotare il cavo della tensione continua
con connettori originali Multi Contact
MC4 per ogni stringa. Rispettare la
polarità.
2. Togliere i tappi di protezione dagli
allacciamenti DC desiderati.
3. Inserire i connettori di allacciamento
della tensione continua preparati negli
allacciamenti DC. Assicurarsi che i
connettori si innestino correttamente.
4. Per garantire il grado di protezione
previsto mettere i tappi di protezione
sui connettori inutilizzati.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
15
Installazione
3.4.4 Allacciamento alla rete PLATINUM (EIA 485)

In una rete possono essere collegati fino a 50 inverter PLATINUM
insieme ad apparecchi di monitoraggio.
Cavo di rete
▪▪ Cavo CAT 5 con cavi attorcigliati e schermatura, con connettori RJ45 preconfezionati
(pin 3 = B e pin 6 = A)
– oppure –
▪▪ Cavo CAT 5 con 2 cavi attorcigliati
Allacciamento
1. Svitare i connettori di rete a vite (7, IN)
e (8, OUT) con guarnizione sul lato
inferiore dell'inverter.
7
16
8
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Installazione
2. Far passare il cavo di rete attraverso il
connettore a vite e la guarnizione.
3. Infilare il cavo di rete
nell’alloggiamento dal basso.
Cavo in entrata (IN): a sinistra
Cavo in uscita (OUT): a destra
4. Serrare i connettori di rete a vite.
5. Allacciare i cavi di rete nell’inverter.
Cavo CAT 5 con connettore RJ45
▪▪ Cavo in entrata: presa IN
▪▪ Cavo in uscita: presa OUT
Cavo CAT 5 con 2 cavi attorcigliati
RS232
IN
OUT
123456
A BA B
▪▪ Cavi in entrata:
Cavo A: morsetto 1
Cavo B: morsetto 2
▪▪ Cavi in uscita:
Cavo A: morsetto 3
Cavo B: morsetto 4
tt Assicurarsi che i cavi di trasmissione
dei dati A e B non vengano allacciati
invertiti.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
17
Installazione
Terminazione
Alle due estremità aperte della rete (in corrispondenza del primo e dell’ultimo inverter)
può essere attivata una resistenza terminale integrata.
La terminazione garantisce il funzionamento della rete.
9
1. Togliere i connettori terminali (9) dal
coperchio di servizio.
2. Attivare la terminazione nell’inverter.
–– Prima utenza della rete:
inserire il connettore terminale nella
presa IN
–– Ultima utenza della rete:
inserire il connettore terminale nella
presa OUT
3.4.5 Operazioni conclusive
tt Fissare il coperchio di servizio all’inverter con 6 viti.
18
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Messa in funzione
4 Messa in funzione
4.1 Accensione
1. Accendere l’alimentazione di tensione di rete
(fusibile).
2. Accendere la tensione continua tramite il
sezionatore DC sul lato sinistro dell’inverter.
Sul display appare il tipo di inverter e la domanda
START?
4.2 Prima messa in funzione
▪▪ Per effettuare correttamente tutte le impostazioni è necessario
eseguire una messa in funzione completa.
▪▪ Se si installano più inverter collegati tramite la rete PLATINUM
(EIA485), è possibile effettuare la messa in funzione su un inverter a
scelta (programmazione con master). A tal fine, gli inverter della rete
devono essere tutti accesi.
▪▪ L’inverter trasmette automaticamente i valori impostati agli altri inverter
attraverso la rete PLATINUM (EIA485).
▪▪ Durante la messa in funzione, a ogni inverter viene automaticamente
assegnato un numero. Successivamente tale numero può essere
modificato e assegnato liberamente.
▪▪ Gli inverter su cui non vengono immessi dati mostrano schermate
diverse a seconda del menu. Se non è possibile inserire dati, l’inverter
visualizza la schermata d’avvio.
▪▪ Durante la messa in funzione, tutti gli inverter cellegati alla rete
PLATINUM sono bloccati.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
19
Messa in funzione
4.3 Menu Messa in funzione
4.3.1 Panoramica
Il menu Messa in funzione opera una distinzione tra la prima messa in funzione di un
dispositivo in una rete PLATINUM da configurare per la prima volta e le modifiche a una
rete PLATINUM già esistente (sostituzione di inverter, riconfigurazione).
Prima messa in funzione
Sostituzione inverter/Riconfigurazione
Start
Start
Lingua
Lingua
Scansione di rete
Scansione di rete
Modificare numero dell’inverter
Sostituzione inverter
Rinumerazione
Codice paese *
Codice paese *
Data
Data
Ora
Ora
* Il codice del paese può essere modificato solo entro 4 ore dalla prima
messa in funzione e dall'inizio della produzione di energia. In seguito
questo menu non viene più visualizzato.
4.3.2 Descrizione del menu Messa in funzione
La modifica della data e dell’ora può provocare la sovrascrittura dei dati
salvati o lacune nella registrazione dei dati.
Durante la messa in funzione la data e l’ora devono essere inserite
correttamente.
20
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Messa in funzione
Menu Messa in funzione
Start
Confermare la richiesta con OK.
Lingua
Con i tasti / scegliere la lingua desiderata e confermare con OK.
Scansione di
rete
L’inverter esegue una scansione della rete PLATINUM allacciata e
mostra quindi il numero di utenze e inverter nella rete.
▪▪ Se il numero di utenze e inverter è corretto, confermare con OK.
▪▪ Se il numero di utenze e inverter visualizzato non è corretto:
–– controllare il cablaggio.
–– Selezionare RIPETERE con i tasti / e confirmare con OK.
L’inverter riconosce solo le utenze di rete collegate correttamente
attraverso la rete PLATINUM.
Modificare
il numero
dell’inverter /
Rinumerazione
Durante la messa in funzione i numeri degli inverter della rete
vengono assegnati automaticamente.
▪▪ Se si desidera mantenere la numerazione impostata
automaticamente, confermare NO e passare alla voce successiva
del menu. Viene adottata la numerazione automatica di tutti gli
inverter della rete.
▪▪ Se si desidera una numerazione diversa, selezionare SÌ con i tasti
/ e aprire il menu di modifica dei numeri degli inverter con OK.
Su tutti gli inverter della rete appare la seguente schermata.
–– Su quello che si desidera essere il 1° inverter alla domanda
PROSSIMO NUMERO? rispondere con OK. All’inverter viene
assegnato il numero 1.
–– Rispondere alla domanda PROSSIMO NUMERO? con OK
su ogni inverter della rete secondo l’ordine desiderato. Agli
inverter viene assegnata una numerazione progressiva.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
21
Messa in funzione
Sostituzione
inverter
Questa voce del menu appare solo quando viene riconosciuto un
nuovo inverter in una rete già esistente. In tal caso possono essere
adottati i numeri di inverter degli inverter sostituiti.
Questa impostazione deve essere eseguita su ciascuno degli
inverter sostituiti.
▪▪ Se si desidera adottare il numero visualizzato (dell’inverter
sostituito), confermare con SÌ e passare alla voce seguente del
menu.
▪▪ Se si desidera una numerazione diversa, selezionare NO con i
tasti / e aprire il menu di modifica dei numeri degli inverter
con OK.
Codice paese
Con i tasti / scegliere il paese desiderato e confermare con OK.
A seconda del Paese selezionato possono essere necessarie
ulteriori impostazioni. Queste impostazioni dipendono dal gestore
della rete.
Il codice paese viene trasmesso automaticamente a tutti gli
apparecchi della rete.
Data
Inserire la data corrente.
▪▪ Impostare le cifre con i tasti /.
▪▪ Passare alla posizione successiva con i tasti /.
▪▪ Confermare la data inserita con OK.
Ora
Inserire l’ora corrente.
▪▪ Impostare le cifre con i tasti /.
▪▪ Passare alla posizione successiva con i tasti /.
▪▪ Confermare l’ora inserita con OK.
La data e l’ora vengono trasmesse automaticamente a tutti gli
apparecchi della rete.
22
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Messa in funzione
La data e l’ora devono essere confermate con OK, altrimenti non è
possibile concludere la messa in funzione.
Dopo aver inserito la data e l’ora appare la schermata IMPOSTAZIONI ORA, si veda
"Menu Impostazioni" a pag. 30.
A seconda dei requisiti del gestore della rete sono necessarie le seguenti
impostazioni aggiuntive nel menu di assistenza , si veda pag. 33:
▪▪ Controllo potenza reattiva
▪▪ Riduzione della potenza
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
23
Comandi
5 Comandi
5.1 Display
1 2
3
4 5
7
6
11
10
9
8
(1) Ora in formato 24 ore
(2) LED di allarme (rosso)
(3) Titolo della schermata corrente
(4) LED di esercizio (verde)
(5) Data
(6) Tasto OK
(7) Tasti di navigazione
(8) Tasto ESC
(9) Numero inverter
(10) Frecce di scorrimento (verticale e
orizzontale)
(11) Giorno della settimana
Le frecce di scorrimento indicano con quali tasti di navigazione è
possibile spostarsi nella schermata visualizzata.
Significato dei LED
LED di allarme (2)
LED spento
▪▪ Funzionamento normale
LED lampeggiante
▪▪ Errore
LED di esercizio (4)
LED acceso
▪▪ Modalità di produzione di energia
LED lampeggiante
▪▪ Preparazione alla produzione di energia
LED spento
▪▪ Inverter non in modalità di produzione di energia
I LED lampeggiano simultaneamente
L’inverter sta eseguendo una scansione di rete o impostando dei parametri.
24
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Comandi
5.2 Indicazioni d’esercizio
I
Durante il funzionamento normale sul display appaiono le indicazioni d'esercizio. I dati
sulla potenza vengono raffigurati tabularmente e graficamente. Le indicazioni d’esercizio
offrono una panoramica dell'andamento della produzione di energia e della produttività
dell’impianto fotovoltaico.
5.2.1 Navigazione nelle indicazioni d'esercizio OGGI
Tasti /
Tasti /
Commutazione tra la schermata 1 e 2 (OGGI) e le indicazioni
d’esercizio ATTUALE
Commutazione tra periodi (OGGI)
o commutazione tra ATTUALE 1 e ATTUALE 2
5.2.2 Indicazioni d’esercizio OGGI
Le indicazioni d’esercizio OGGI sono suddivise in 2 schermate che possono essere
visualizzate per periodi diversi.
Schermata 1: Dati assoluti sulla potenza
1
2
3
4
5
(1) Potenza attuale
(2) Energia prodotta oggi
(3) Rimborso per l’energia prodotta
raggiunto complessivamente oggi
(4) Risparmio di CO2 ottenuto oggi
(5) Andamento odierno della produzione
di energia
Schermata 2: Dati normalizzati sulla potenza (se configurati)
6
7
(6) Produttività normalizzata ottenuta nel
periodo visualizzato; nell’esempio:
produttività ottenuta oggi
(7) Potenza normalizzata massima
raggiunta oggi
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
25
Comandi
I valori visualizzati dall‘inverter possono divergere dai valori visualizzati da
contatori di corrente tarati.
Rappresentazione di altri periodi
L’inverter memorizza i dati sulla potenza per l’intero periodo di esercizio. Possono essere
visualizzati i seguenti periodi:
▪▪
▪▪
▪▪
▪▪
▪▪
Oggi
Settimana corrente
Mese corrente
Anno corrente
Dalla messa in funzione
▪▪
▪▪
▪▪
▪▪
Ieri
Settimana precedente
Mese precedente
Anno precedente
I dati normalizzati sulla potenza possono essere visualizzati solo per i
periodi “Oggi", “Ieri”,“Dalla messa in funzione”.
Rappresentazione divergente in altri periodi
▪▪ Il valore attuale della potenza (W ) viene visualizzato solo per il periodo “Oggi“ e
durante la produzione di energia. In tutti gli altri periodi e in assenza di produzione di
energia viene visualizzato il valore massimo (W ).
▪▪ I rimborsi per l’energia prodotta >999.000 vengono visualizzati in forma esponenziale.
–– Esempio: 1.234.567 EUR vengono visualizzati come 1.234E6 (=1.234 x 106)
▪▪ L’andamento della produzione di potenza viene visualizzato solo per i periodi “Oggi”
e “Ieri”. In tutti gli altri periodi viene visualizzata l’energia prodotta per intervallo di
tempo.
–– Nella visualizzazione settimanale appare una barra per giorno (lun-dom).
–– Nella visualizzazione mensile appare una barra per giorno (1 – 31).
–– Nella visualizzazione annuale appare una barra per mese (gen – dic).
26
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Comandi
5.2.3 Indicazioni d’esercizio ATTUALE
Le indicazioni d’esercizio ATTUALE sono suddivise in 2 schermate.
Schermata 1: Lato AC
Vengono visualizzate le 3 fasi del lato AC.
Schermata 2: Lato DC
Vengono visualizzate le entrate TA e TB del lato DC.
5.3 Sezionamento del campo del generatore (sezionatore DC)
Il sezionatore DC sul lato sinistro dell’inverter permette di accendere e spegnere il
generatore fotovoltaico.
Posizione 0:
generatore fotovoltaico spento
Posizione 1:
generatore fotovoltaico acceso
▪▪ Diehl Controls consiglia di azionare il sezionatore DC una volta l’anno
per evitare la saldatura dei contatti.
▪▪ Diehl Controls consiglia di disattivare la tensione di rete (AC) prima di
disattivare il sezionatore DC per ridurre al minimo l’usura dei contatti.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
27
Menu
6 Menu
6.1 Comandi e navigazione nel menu
6.1.1 Richiamare il menu
1. Premere ESC nelle indicazioni d'esercizio.
Viene visualizzato il menu principale.
INDICAZIONI D'ESERCIZIO è selezionato.
2. Selezionare il menu desiderato con i tasti /
ad es. IMPOSTAZIONI.
3. Aprire il menu selezionato con OK.
Vengono visualizzati i relativi sottomenu.
6.1.2 Comandi del menu
Nella barra nera nella parte sinistra dello schermo vengono visualizzate le
frecce di scorrimento disponibili per il menu visualizzato.
Tasto
Significato
/
▪▪ Selezionare da un elenco
▪▪ Durante l’immissione di dati: aumentare/diminuire il valore
/
▪▪ Commutazione tra alternative, ad es. SI/NO, INDIETRO/
APPLICA
▪▪ Passare al parametro successivo/precedente/sovraordinato
▪▪ Durante l’immissione di dati: passare alla cifra precedente/
successiva
ESC
▪▪ Tornare al menu principale senza modificare
OK
▪▪ Applicare l’impostazione e tornare al menu principale
▪▪ Aprire il sottomenu selezionato
28
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Menu
6.2 Struttura dei menu
Indicazioni
d’esercizio
si veda "Display" a pag. 24
Impostazioni
Impostazioni
dell’ora
Data / ora
Formato data
GG-MM-AAAA, MM-GGAAAA, AAAA-MM-GG
Orario estivo
Manualmente, Automatico
Lingua
Deutsch, English, Italiano, Español, Nederlands,
Français
Volume allarme
0 ... 3
LCD
Contrasto
0 ... 63
Luminosità
0 ... 9
Rimborso
Impianto
Dimensioni
impianto
Normalizzazione
Contatore 2
Informazioni
Dati d’esercizio
Dati impianto
Tipo inverter
Versione inverter
Di seguito vengono descritte in forma tabulare le voci dei menu.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
29
Menu
6.3 Menu Impostazioni
Impostazioni dell’ora
Data / ora
▪▪ Inserire la data e l’ora nel formato visualizzato.
▪▪ In caso di cambio manuale dell’ora legale appare la domanda
ORARIO ESTIVO SI/NO
–– SI
Viene aggiunta 1 ora all’ora impostata
–– NO
L’ora viene impostata senza modifiche.
▪▪ Prima dell’applicazione dei nuovi valori appare una richiesta di
conferma.
Formato data
▪▪ Selezionare il formato per la data.
Formati disponibili: GG-MM-AAAA, MM-GG-AAAA, AAAA-MM-GG
Orario estivo
MANUALMENTECambio manuale dell’ora legale/solare
Al successivo inserimento di data e ora appare la
domanda ORARIO ESTIVO SI/NO.
AUTOMATICO Cambio automatico dell’ora legale/solare in base
al Paese impostato.

▪▪ La modifica della data e dell’ora può provocare la sovrascrittura
dei dati salvati o lacune nella registrazione dei dati.
▪▪ L’inverter trasmette automaticamente le impostazioni dell’ora a
tutte le utenze della rete.
Lingua
Deutsch
English
Italiano
Español
Nederlands
Français
▪▪ Selezionare la lingua desiderata.
L’inverter trasmette automaticamente la lingua impostata a tutte le
utenze della rete.
Volume
0 ... 3
30
▪▪ Impostare il volume dell’allarme del cicalino integrato su questo
inverter.
Valori disponibili: 0 ... 3
Impostazione di fabbrica: 0 (allarme disattivato)
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Menu
LCD
Contrasto
▪▪ Impostare il contrasto del display.
Valori disponibili: 0 ... 63
Luminosità
▪▪ Impostare la luminosità del display.
Valori disponibili: 0 ... 9
Rimborso per l’energia prodotta
Valuta
▪▪ Inserire la valuta del paese, max. 3 caratteri.
Valore / kWh
▪▪ Inserire il rimborso per kWh di energia prodotta nel formato
visualizzato.
Impianto
Nome
▪▪ Identificazione dell’impianto (rete con più inverter) con un nome
(max. 18 caratteri).
Descrizione
▪▪ Ulteriore specificazione dell’impianto con una descrizione (max.
18 caratteri)
Dimensioni impianto
Potenza
impianto
▪▪ Inserire la potenza installata nell’intera rete.
Appare una richiesta di conferma: “Dimensioni impianto …”
Normalizzazione
kWpeak
▪▪ Inserire la potenza max. in kW dei moduli fotovoltaici collegati a
questo inverter.
È così disponibile un valore di riferimento per la valutazione della
potenza dell’impianto fotovoltaico.
Contatore 2
Il contatore 2 conta l’energia prodotta dall’ultimo reset.
Indietro
▪▪ Non resettare il contatore 2.
Reset
▪▪ Resettare il contatore 2.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
31
Menu
6.4 Menu Informazioni
Il menu Informazioni offre le seguenti schermate informative:
(1) Energia totale dalla data di messa in
funzione e numero di ore d'esercizio
(2) Energia dall’ultimo reset e numero di
ore d’esercizio
1
3
4
5
6
7
8
9
2
(3) Nome e descrizione (se presente)
dell’impianto
(4) Numero di utenze e numero di
inverter della rete PLATINUM
(5)
(6)
(7)
(8)
Informazioni sul tipo
Versione ENS *
Numero di serie
Norma configurata
(9) Versione firmware
(10) Versione rete PLATINUM
10
* ENS = dispositivo di monitoraggio della rete con relativi interruttori
32
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Menu
6.5 Menu Assistenza
6.5.1 Richiamare il menu Assistenza
Richiamare il menu di assistenza
1. Richiamare il menu principale con il tasto ESC.
2. Con i tasti / selezionare il menu Impostazioni e confermare con OK.
3. Tenere premuti contemporaneamente i tasti  e per ca. 3 secondi.
Viene visualizzato il menu di assistenza, la voce di menu Lista degli eventi è
selezionata.
4. Selezionare il menu desiderato con i tasti /.
6.5.2 Panoramica del menu Assistenza
Lista degli eventi
si veda sezione 8.2
Parametri
si veda sezione 6.5.3
Messa in funzione
Visualizzare la data della messa in funzione
Contatore
Visualizzare l'energia prodotta dalla messa in funzione
Riconfigurazione
si veda sezione 4.3
Modo MPP
si veda sezione 6.5.4
Controllo potenza reattiva *
si veda sezione 6.5.5
Riduzione della potenza * si veda sezione 6.5.6
* È possibile modificare questi menu solo entro 4 ore dalla prima
impostazione.
6.5.3 Parametri del menu Assistenza
In alcune aree di fornitura i valori della tensione e frequenza di alimentazione divergono
in modo temporaneo o permanente dalle impostazioni di fabbrica. Gli inverter
PLATINUM possono essere adeguati a questi valori. A questo proposito contattare
l’assistenza PLATINUM.
Il menu di assistenza Parametri mostra i parametri impostati, il codice del paese e
le direttive vigenti. I parametri sono organizzati su più livelli, al livello più basso viene
visualizzato il valore effettivo.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
33
Menu
La modifica dei parametri può essere effettuata esclusivamente con il
Service Tool PLATINUM da personale certificato.
Esmpio: Parametro 1007 VoltMon (monitoraggio della tensione)
Parametro 1007
Parametro 1007
▪▪ con i sottomenu 1007.0 e 1007.1
Parametro 1007
▪▪ con i sottomenu 1007.0 e 1007.0.0
▪▪ con il valore attuale per 1007.0.0
6.5.4 Menu Assistenza Modo MPP
Modo MPP
Normale
▪▪ Modalità MPP normale con superficie pannello libera
Modo ombra
▪▪ Negli impianti ombreggiati (ad es. da alberi) l'area MPP viene
spesso scansionata completamente.
Nella modalità MPP Modo ombra può non essere raggiunta la
produttività ideale, in quanto durante la ricerca MPP viene prodotta poca
energia.
34
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Menu
6.5.5 Menu Assistenza Controllo potenza reattiva
Controllo potenza reattiva
Remoto
Con questa impostazione si imposta il controllo della potenza
reattiva da un apparecchio esterno (ad es. PLATINUM WebMaster)
Coseno Phi
Inserire il coseno Phi.
▪▪ Inserire il coseno Phi.
▪▪ Tipo
▪▪ Phi
0.707 ... 1
capacitivo (sovreccitato),
induttivo (sottoeccitato)
Visualizzazione del relativo angolo
Potenza
reattiva
Inserire la potenza reattiva.
▪▪ % P_nom
0 ... 50
▪▪ Tipo
capacitivo (sovreccitato),
induttivo (sottoeccitato)
▪▪ Potenza reattiva
Visualizzazione della relativa potenza
reattiva
Coseno Phi(P)
Con questa impostazione si imposta il coseno Phi in base alle
direttive memorizzate nell’inverter PLATINUM.
Q(U)
Potenza reattiva dipendente dalla tensione di rete
▪▪ tipicamente102,0%
6.5.6 Menu Assistenza Riduzione della potenza
Riduzione della potenza
Potenza
massima
Inserire la potenza massima per questo inverter in base alle direttive
del gestore della rete.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
35
Manutenzione e pulizia
7 Manutenzione e pulizia
PERICOLO
Pericolo di morte per folgorazione!
ff Far aprire l’inverter esclusivamente all’assistenza PLATINUM o a partner per l’assistenza autorizzati da Diehl Controls.
PERICOLO
Pericolo di morte per tensioni continue e alternate elevate!
ff Indossare indumenti isolanti e una protezione per il viso.
ff Far eseguire gli interventi di manutenzione e pulizia esclusivamente a
personale specializzato qualificato.
Il personale specializzato qualificato deve essere abilitato dal gestore
dell’energia competente.
Prima di ogni intervento di manutenzione o pulizia:
ff Disattivare l’alimentazione di tensione di rete (fusibile).
ff Portare la manopola del sezionatore DC su 0.
ff Attendere almeno 40 minuti fino allo scaricamento dei condensatori.
ff Assicurarsi che i cavi DC non siano sotto tensione.
7.1 Manutenzione
L’inverter non necessita di manutenzione.
7.2 Pulizia
ATTENZIONE
Distruzione dell’inverter!
ff Non pulire gli inverter un pulitrici a getto di vapore.
Per garantire il raffreddamento, pulire regolarmente la feritoia di ventilazione con
▪▪ aspirapolvere
▪▪ spazzola morbida
▪▪ aria compressa
36
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Errori e rimedi
8 Errori e rimedi
8.1 Segnalazione degli errori
Sull’inverter vengono segnalati 3 tipi di errori diversi:
▪▪ Errori gravi
▪▪ Errori con blocco
▪▪ Errori senza blocco
Mentre viene visualizzata una segnalazione di errore, premendo il tasto
 è possibile richiamare la lista degli eventi, si veda pag. 39.
8.1.1 Errori gravi
AVVERTENZA
Distruzione dell’inverter per errori gravi!
ff Disattivare la tensione alternata.
ff Disattivare la tensione continua: portare il sezionatore DC su 0.
ff Informare l’assistenza PLATINUM. Tenere a portata di mano il codice
errore e il numero di serie.
Esempio di errore grave
Quando viene segnalato un errore grave:
1. Seguire le indicazioni dell’inverter.
2. Per uscire dalla modalità di segnalazione dell'errore, premere il tasto .
Viene visualizzata la lista degli eventi.
3. Premere il tasto ESC per uscire dalla lista degli eventi.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
37
Errori e rimedi
8.1.2 Errori con blocco
PERICOLO
Pericolo di morte per folgorazione!
ff Far eliminare gli errori con blocco solo a partner per l’assistenza autorizzati da Diehl Controls.
Esempio di errore con blocco
▪▪ L’inverter è spento permanentemente.
▪▪ L’inverter emette un allarme visivo (il LED rosso
lampeggia).
▪▪ L’inverter emette un allarme acustico.
Quando viene segnalato un errore con blocco:
1. Seguire le indicazioni dell’inverter.
2. Per spegnere l’allarme acustico premere un tasto qualsiasi.
3. Per uscire dalla modalità di segnalazione dell'errore, premere il tasto .
Viene visualizzata la lista degli eventi.
4. Premere il tasto ESC per uscire dalla lista degli eventi.
Viene visualizzata la schermata di messa in funzione. Il LED rosso lampeggia finché
persiste l'errore.
8.1.3 Errori senza blocco e avvisi
Gli errori senza blocco sono di tipo transitorio (ad es. sovratensione sulla rete). L'inverter
si spegne automaticamente e rimane spento finché persiste la causa dell'errore. Dopo
l’eliminazione dell'errore l’inverter torna automaticamente al funzionamento normale.
Esempio di errore senza blocco
Contemporaneamete il LED rosso lampeggia
finché persiste l'errore.
Arrestare l’allarme
1. Per uscire dalla modalità di segnalazione dell'errore, premere il tasto .
Viene visualizzata la lista degli eventi.
2. Premere il tasto ESC per uscire dalla lista degli eventi.
38
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Errori e rimedi
8.2 Lista degli eventi
Nella lista degli eventi del menu di assistenza (si veda pag. 33) vengono visualizzati
gli ultimi 100 eventi registrati.
Struttura della lista degli eventi
(1)
(2)
(3)
(4)
1

N.
2
3
Numero corrente
Data
Ora
Codice di errore
4
▪▪ Nell’area download del nostro sito Internet www.diehl.com/photo­
voltaics è possibile scaricare la lista completa degli eventi.
▪▪ Quando si contatta l’assistenza PLATINUM, tenere a portata di mano il
numero di serie e il codice dell'evento.
▪▪ Premere il tasto ESC per uscire dalla lista degli eventi.
Significato
Rimedio
Errori gravi
900
Tensione AC troppo alta
▪▪ Scollegare l’inverter dalla rete
▪▪ Controllare l’allacciamento AC
910
Tensione DC troppo alta
▪▪
▪▪
▪▪
▪▪
920
Allacciamento DC con
polarità errata
▪▪ Portare il sezionatore DC su 0
▪▪ Controllare l’allacciamento DC
930
Errore di isolamento tra
PV+ e terra / PV– e terra
▪▪ Controllare l’isolamento dei moduli
fotovoltaici
▪▪ Controllare l’isolamento dei cavi fotovoltaici
Scollegare l’inverter dalla rete
Scollegare l’inverter dall’allacciamento DC
Verificare la presenza di danni all’inverter
Controllare i collegamenti fra i moduli
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
39
Errori e rimedi
N.
Significato
Rimedio
Errori con blocco
1000
...
1030
Errori di sistema con blocco
▪▪ Scollegare l’inverter dalla rete
▪▪ Rimettere in esercizio l’inverter
Se il rimedio non ha buon esito:
▪▪ Informare l’assistenza
1040
Tensione DC troppo alta
▪▪ Controllare i collegamenti fra i moduli
1050
Allacciamento DC con
polarità errata
▪▪ Portare il sezionatore DC su 0
▪▪ Controllare l’allacciamento DC
1060
...
1290
Errori di sistema con blocco
▪▪ Scollegare l’inverter dalla rete
▪▪ Rimettere in esercizio l’inverter
Se il rimedio non ha buon esito:
▪▪ Informare l’assistenza
1300
Allacciamento L e N
invertito
▪▪ Controllare l’allacciamento L e N del
connettore AC
1310
...
1990
Errori di sistema
▪▪ Scollegare l’inverter dalla rete
▪▪ Rimettere in esercizio l’inverter
Se il rimedio non ha buon esito:
▪▪ Informare l’assistenza
Errori senza blocco
2010
Limite di ampiezza della
▪▪ Far controllare l'ampiezza della tensione
fase di produzione di energia
della fase di produzione di energia
superato per eccesso o
difetto
2020
...
2040
Errore ampiezza di rete
▪▪ Assicurarsi che siano attivati tutti i fusibili
tensione conduttore esterno ▪▪ Assicurarsi che siano allacciate tutte e 3 le
fasi
2080
Disturbo di rete sulla fase di
produzione di energia (picco
di tensione)
Se si presenta spesso:
▪▪ Far controllare tutti i contatti e i fusibili tra
l’allacciamento individuale e l’inverter
▪▪ Far controllare la qualità della rete
2100
2110
Limite della frequenza di
rete superato per eccesso
o difetto
Se l’inverter viene alimentato con corrente di
riserva di un’altra frequenza di rete:
▪▪ Non è necessario adottare provvedimenti
40
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Errori e rimedi
N.
Significato
Rimedio
2120
...
2190
Supporto diagnostico in
caso di ricorso all’assistenza
▪▪ All’occorrenza fornire all’assistenza il codice
errore
2200
...
2240
Temperatura rilevata troppo
alta
▪▪ Controllare le aperture di ventilazione
2300
...
2330
Sensore di temperatura
difettoso
▪▪ Informare l’assistenza
2340
...
2890
Supporto diagnostico in
caso di ricorso all’assistenza
▪▪ All’occorrenza fornire all’assistenza il codice
errore
2900
Errore derivato da disturbi
di rete o superamento della
temperatura
▪▪ Non è necessario adottare provvedimenti
2910
...
2990
Supporto diagnostico in
caso di ricorso all’assistenza
▪▪ All’occorrenza fornire all’assistenza il codice
errore
Supporto diagnostico in
caso di ricorso all’assistenza
L’inverter salva l’avviso nella
lista degli eventi
▪▪ All’occorrenza fornire all’assistenza il codice
errore
Avvisi
3000
...
3990
Informazioni
4000
...
4990
Supporto diagnostico in
caso di ricorso all’assistenza
L’inverter salva l’avviso nella
lista degli eventi
▪▪ All’occorrenza fornire all’assistenza il codice
errore
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
41
Dati tecnici
9 Dati tecnici
Grandezze d’ingresso
7000 R3
Potenza fotovoltaica massima
6.700 Wp
Potenza DC max. (cos ϕ = 1)
6.100 W
Intervallo di tensione fotovoltaica, M P P T
Tensione DC max.
350 – 720 V
900 V
Corrente d’ingresso max.
2 x 10 A
Numero ingressi stringa
2x2
Numero tracker MPP
1
Corrente di corto circuito
14 A
Monitoraggio dispersione verso terra
Controllo isolamento
Grandezze d’uscita
7000 R3
Potenza nominale AC (cos ϕ = 1)
6.000 W
Intensità di corrente nominale AC
Potenza apparente max.
8,7 A
6.000 VA
Intensità di corrente AC max.
11,2 A
Corrente di corto circuito max.
117,4 A
Corrente di spunto
1,54 A
La modalità di produzione di energia inizia da …
20 W
Tensione di rete intervallo di funzionamento
3AC 230 V / 400V + N (+/– 20%)
Fasi di produzione di energia / monitoraggio
3 fasi di produzione di energia /
3 fasi di monitoraggio
Impedenza di rete max. consentita Zmax
Consumo energia notturno
–
< 2W
Frequenza di rete
50 Hz (+/– 5%)
Resistenza a corto circuiti
sì
Fattore di potenza (cos ϕ)
0,7 ind ... 0,7 cap
Monitoraggio dispersione verso terra
Grado di rendimento
AFI
7000 R3
Grado di rendimento max.
98,4%
Grado di rendimento europeo
97,7 %
Denominazione tipo
42
7000 R3-MDX
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Dati tecnici
9000 R3
11000 R3
14000 R3
16000 R3
9.000 Wp
11.200 Wp
14.600 Wp
16.900 Wp
8.200 W
10.200 W
13.300 W
15.350 W
2 x 21 A
2 x 24 A
29 A
33 A
350 – 720 V
900 V
2 x 13 A
2 x 16 A
2x2
1
18 A
22 A
Controllo isolamento
9000 R3
11000 R3
14000 R3
16000 R3
8.000 W
10.000 W
13.000 W
15.000 W
11,6 A
14,5 A
18,9 A
22,0 A
8.000 VA
10.000 VA
13.000 VA
15.000 VA
14,8 A
18,5 A
22,0 A
22,0 A
117,4 A
1,54 A
20 W
3AC 230 V / 400V + N (+/– 20%)
3 fasi di produzione di energia / 3 fasi di monitoraggio
–
–
402 mW
345 mW
< 2W
50 Hz (+/– 5%)
sì
0,7 ind ... 0,7 cap
AFI
9000 R3
11000 R3
14000 R3
16000 R3
97,8 %
97,9 %
98,0 %
98,0 %
9000 R3-MDX
11000 R3-MDX
14000 R3-MDX
16000 R3-MDX
98,4%
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
43
Dati tecnici
Interfacce
... R3
Ingresso DC
Multi Contact MC4
Dispositivo di sezionamento DC
Interruttore integrato nell‘inverter per il
sezionamento del campo del generatore
Protezione polarità errata lato DC
sì
Uscita AC
Tecnologia con morsetti a molla
Rete PLATINUM
EIA 485, 2 x RJ45 Western Modular,
connettori agg. con morsetti a vite
Interfaccia di assistenza
EIA 232, presa SubD a 9 poli
Condizioni ambientali
... R3
Intervallo di temperatura di
funzionamento
da –20 °C a +60 °C
Temperatura max. a potenza nominale
+45 °C
Temperatura di immagazzinamento
da –25 °C a +80 °C
Umidità max. dell’aria
95 %
Grado di protezione
IP65 secondo DIN EN 60529
Resistenza allo sporco
II, per uso all'interno e all'esterno
Dati apparecchio
... R3
Dimensioni (A x L x P)
629 x 547 x 290 mm
Peso
45 kg
Schema di collegamento
Senza trasformatore, DIVE, RACE,
ENS secondo VDE 0126-1-1
Schema di raffreddamento
Raffreddamento a convezione
Classe di protezione / protezione contro le I / III
sovratensioni
Categoria sovratensione
Lato DC: II
Lato AC: III
Display
LCD a grafica completa, 170 x 76 pixel
Datalogger integrato
Memoria sufficiente per un periodo
d’esercizio di 30 anni
I dati tecnici valgono fino a un’altitudine max. di 2.000 m sul livello del
mare.
44
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
Messa fuori servizio
10 Messa fuori servizio
PERICOLO
Pericolo di morte per tensioni continue e alternate elevate!
ff Indossare indumenti isolanti e una protezione per il viso.
ff Far disinstallare l'inverter esclusivamente a personale specializzato
qualificato.
Il personale specializzato qualificato deve essere abilitato dal gestore
dell’energia competente.
ff Disattivare l’alimentazione di tensione di rete (fusibile).
ff Portare la manopola del sezionatore DC su 0.
ff Attendere almeno 5 minuti fino allo scaricamento dei condensatori.
ff Assicurarsi che i cavi DC non siano sotto tensione.
AVVERTENZA
Pericolo di lesioni a causa della caduta dell'inverter!
ff Richiedere l’assistenza di una seconda persona per il montaggio e lo
smontaggio.
ff Indossare scarpe antinfortunistiche durante il montaggio e lo smontaggio.
ff Assicurarsi che la base di appoggio sia stabile.
La messa fuori servizio avviene nell’ordine inverso rispetto
all’installazione e al montaggio.
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
45
Smaltimento
11 Smaltimento
▪▪ Smaltire l’imballaggio e i pezzi sostituiti secondo le disposizioni del
Paese in cui è stato installato l’inverter.
▪▪ Non smaltire l’inverter PLATINUM con i rifiuti domestici.
▪▪ Diehl Controls ritira completamente gli inverter PLATINUM.
▪▪ È possibile smaltire gli inverter PLATINUM attraverso lo smaltimento
comunale degli apparecchi elettrici.
46
Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3

Istruzioni per l’installazione e l’uso Inverter PLATINUM 7000 R3, 9000 R3, 11000 R3, 14000 R3, 16000 R3
47
Diehl AKO Stiftung & Co. KG
Pfannerstraße 75
88239 Wangen im Allgäu, Deutschland
Tel.:
+49 7522 73-700
Fax:
+49 7522 73-710
[email protected]
www.diehl.com/photovoltaics
Assistenza PLATINUM
Tel.:
+49 7522 73-777
Fax:
+49 7522 73-737
[email protected]
