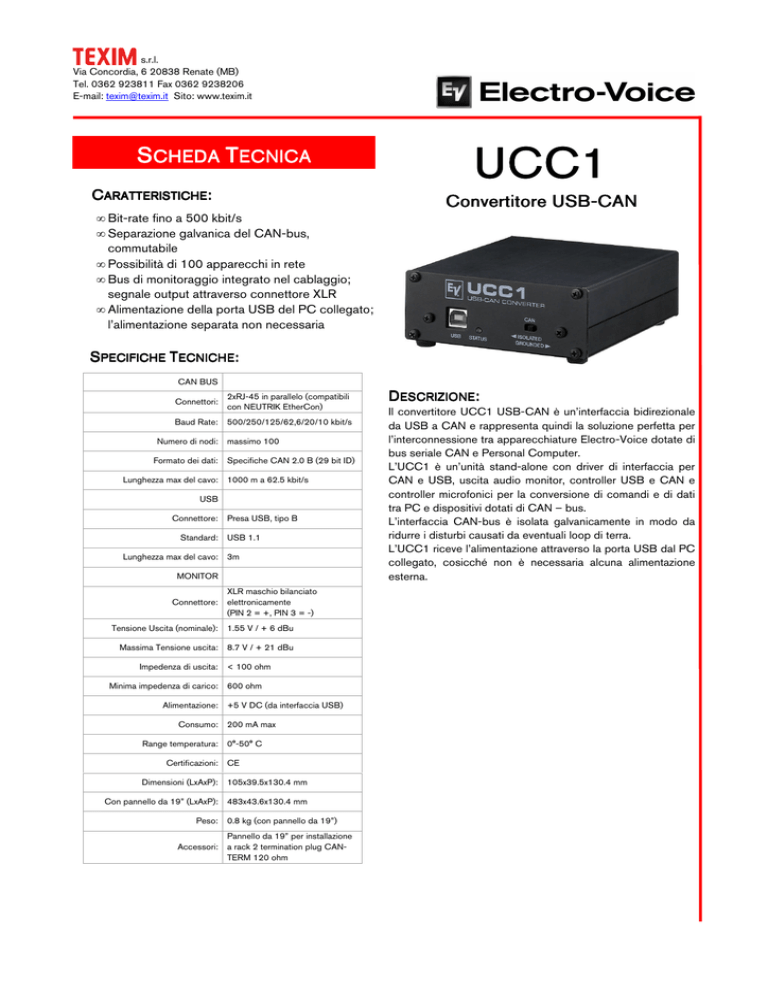

Convertitore USB Convertitore USB-CAN SCHEDA TECNICA

s.r.l.
Via Concordia, 6 20838 Renate (MB)
Tel. 0362 923811 Fax 0362 9238206
E-mail: [email protected] Sito: www.texim.it
SCHEDA TECNICA
CARATTERISTICHE:
• Bit-rate fino a 500 kbit/s
• Separazione galvanica del CAN-bus,
commutabile
• Possibilità di 100 apparecchi in rete
• Bus di monitoraggio integrato nel cablaggio;
segnale output attraverso connettore XLR
• Alimentazione della porta USB del PC collegato;
l’alimentazione separata non necessaria
UCC1
Convertitore USBUSB -CAN
SPECIFICHE TECNICHE:
CAN BUS
Connettori:
2xRJ-45 in parallelo (compatibili
con NEUTRIK EtherCon)
Baud Rate:
500/250/125/62,6/20/10 kbit/s
Numero di nodi:
Formato dei dati:
Lunghezza max del cavo:
massimo 100
Specifiche CAN 2.0 B (29 bit ID)
1000 m a 62.5 kbit/s
USB
Connettore:
Standard:
Lunghezza max del cavo:
Presa USB, tipo B
USB 1.1
3m
MONITOR
Connettore:
XLR maschio bilanciato
elettronicamente
(PIN 2 = +, PIN 3 = -)
Tensione Uscita (nominale):
1.55 V / + 6 dBu
Massima Tensione uscita:
8.7 V / + 21 dBu
Impedenza di uscita:
Minima impedenza di carico:
Alimentazione:
Consumo:
Range temperatura:
Certificazioni:
< 100 ohm
600 ohm
+5 V DC (da interfaccia USB)
200 mA max
0°-50° C
CE
Dimensioni (LxAxP):
105x39.5x130.4 mm
Con pannello da 19” (LxAxP):
483x43.6x130.4 mm
Peso:
Accessori:
0.8 kg (con pannello da 19”)
Pannello da 19” per installazione
a rack 2 termination plug CANTERM 120 ohm
D ESCRIZIONE:
Il convertitore UCC1 USB-CAN è un’interfaccia bidirezionale
da USB a CAN e rappresenta quindi la soluzione perfetta per
l’interconnessione tra apparecchiature Electro-Voice dotate di
bus seriale CAN e Personal Computer.
L’UCC1 è un’unità stand-alone con driver di interfaccia per
CAN e USB, uscita audio monitor, controller USB e CAN e
controller microfonici per la conversione di comandi e di dati
tra PC e dispositivi dotati di CAN – bus.
L’interfaccia CAN-bus è isolata galvanicamente in modo da
ridurre i disturbi causati da eventuali loop di terra.
L’UCC1 riceve l’alimentazione attraverso la porta USB dal PC
collegato, cosicché non è necessaria alcuna alimentazione
esterna.
