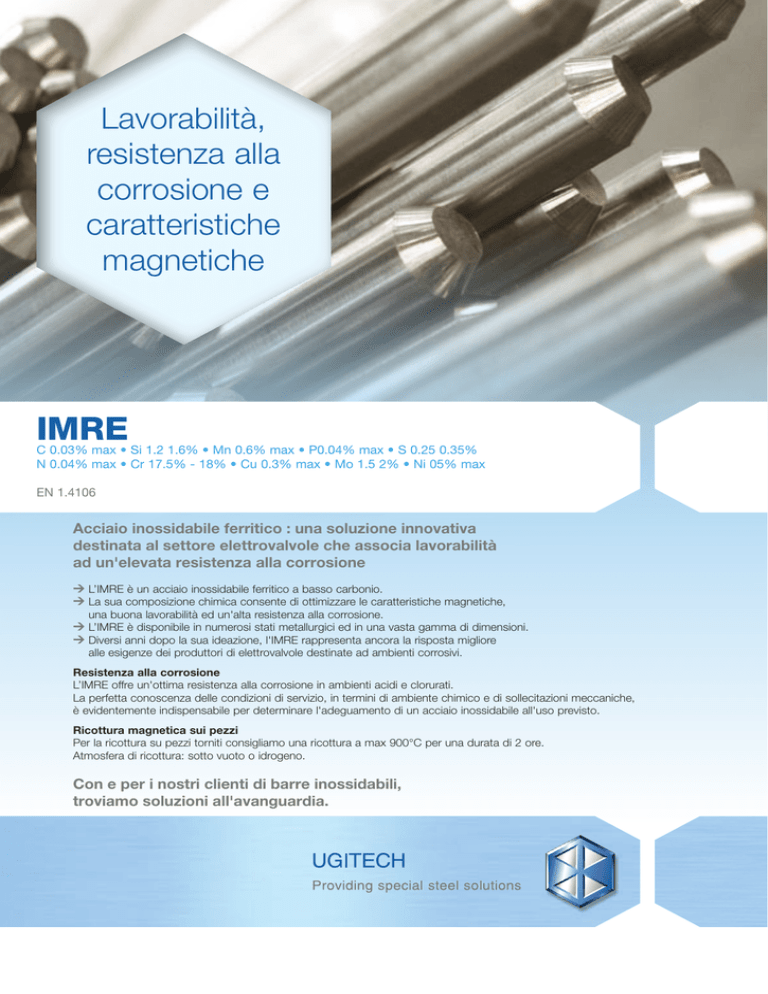

Lavorabilità, resistenza alla corrosione e caratteristiche

Lavorabilità,
resistenza alla
corrosione e
caratteristiche
magnetiche
IMRE
C 0.03% max • Si 1.2 1.6% • Mn 0.6% max • P0.04% max • S 0.25 0.35%
N 0.04% max • Cr 17.5% - 18% • Cu 0.3% max • Mo 1.5 2% • Ni 05% max
EN 1.4106
Acciaio inossidabile ferritico : una soluzione innovativa
destinata al settore elettrovalvole che associa lavorabilità
ad un'elevata resistenza alla corrosione
>L
’IMRE è un acciaio inossidabile ferritico a basso carbonio.
> La sua composizione chimica consente di ottimizzare le caratteristiche magnetiche,
una buona lavorabilità ed un'alta resistenza alla corrosione.
> L’IMRE è disponibile in numerosi stati metallurgici ed in una vasta gamma di dimensioni.
> Diversi anni dopo la sua ideazione, l'IMRE rappresenta ancora la risposta migliore
alle esigenze dei produttori di elettrovalvole destinate ad ambienti corrosivi.
Resistenza alla corrosione
L’IMRE offre un'ottima resistenza alla corrosione in ambienti acidi e clorurati.
La perfetta conoscenza delle condizioni di servizio, in termini di ambiente chimico e di sollecitazioni meccaniche,
è evidentemente indispensabile per determinare l'adeguamento di un acciaio inossidabile all'uso previsto.
Ricottura magnetica sui pezzi
Per la ricottura su pezzi torniti consigliamo una ricottura a max 900°C per una durata di 2 ore.
Atmosfera di ricottura: sotto vuoto o idrogeno.
Con e per i nostri clienti di barre inossidabili,
troviamo soluzioni all'avanguardia.
Imprimeurs : Dumas & Titoulet - www.thuria.com - Crédit photos : Ugitech - documento non contrattuale - 01/09 - D7919
Caratteristiche meccaniche
Rm
500 - 600N/mm²
Rp 0.2%
350 - 500N/mm²
Allungamento a 5% 20%
HRB
80 - 95
Gamma dimensionale
Barre da 4 a 25 mm (3/16’’ - 1’’)
Barre esagonali, profili speciali a richiesta
Stati metallurgici e finiture
Ricotto trafilato (per trattamento magnetico sui pezzi) - Grado 1
Ricotto trafilato, ricotto magnetico, rettificato - Grado 2
Norme per la misurazione dei valori
IEC 404 - 4 metodo di misurazione in circuito chiuso (permametro)
IEC 404-7 metodo di misurazione in circuito aperto (coercimetro)
Il laboratorio di analisi delle Trafilerie Bedini è in grado,
a richiesta, di fornire i valori dei parametri sopra indicati
per ogni ordine nonché il ciclo completo d'isteresi.
Proprietà fisiche
Peso specifico (à 20°C): 7,75g/cm³
Densità: 7750kg/m³
Coeff. di conduzione termica: 22 W/m.°C
Calore specifico a 20°C : 460J/kg.°C
Modulo di Young in kN/mm² : 216 à20°C
208 a 100°C - 200 à 200°C
Temperatura di Curie: ~ 600°C
Proprietà magnetiche
Su barre con ricottura magnetica e rettifica :
Intensità del campo magnetico coercitivo Hc = 150 à 230 A/m
Induzione magnetica residua Br = 0,35 à 0,80 T
Induzione magnetica per saturazione Bs = 1,6 T
Permeabilità relativa 1100 - 2000
Resistività 760 μΩ.mm
IMRE
UGI 4114
UGI 4105b
UGIPERM 12FM
UGI 4105Si
UGI 4305
IMRE
UGI 4105b
UGIPERM 12FM
UGI 4105Si
UGI 4305
IMRE
Volume di truciolo (cm3/mn)
IMRE
UGI 4305
0
UGI 4105Si
10
UGI 4105b
30
UGIPERM 12FM
40
Troncatura
50
20
40
30
20
10
0
60
UGI 4114
Volume di truciolo (cm3/mn)
Tornitura
cilindrica
60
50
UGI 4114
Volume di truciolo (cm3/mn)
Prestazioni in lavorazione
delle marche elettrovalvole
Foratura HSS
60
50
40
30
20
10
0
UGITECH
Avenue Paul Girod
73403 UGINE Cedex
FRANCIA
Tel. +33 (0)4 79 89 30 30
Fax: +33 (0)4 79 89 34 34
www.ugitech.com
