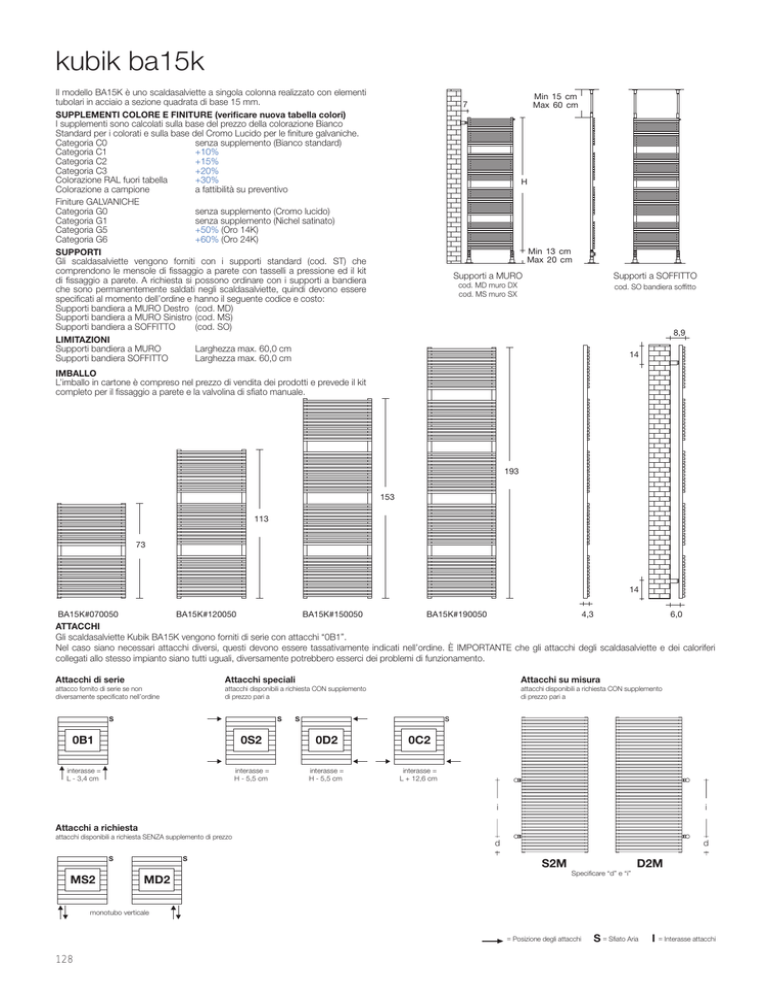

kubik ba15k
Il modello BA15K è uno scaldasalviette a singola colonna realizzato con elementi
tubolari in acciaio a sezione quadrata di base 15 mm.
SUPPLEMENTI COLORE E FINITURE (verificare nuova tabella colori)
I supplementi sono calcolati sulla base del prezzo della colorazione Bianco
Standard per i colorati e sulla base del Cromo Lucido per le finiture galvaniche.
Categoria C0
senza supplemento (Bianco standard)
+10%
Categoria C1
Categoria C2
+15%
Categoria C3
+20%
Colorazione RAL fuori tabella
+30%
Colorazione a campione
a fattibilità su preventivo
Finiture GALVANICHE
Categoria G0
senza supplemento (Cromo lucido)
Categoria G1
senza supplemento (Nichel satinato)
+50% (Oro 14K)
Categoria G5
+60% (Oro 24K)
Categoria G6
SUPPORTI
Gli scaldasalviette vengono forniti con i supporti standard (cod. ST) che
comprendono le mensole di fissaggio a parete con tasselli a pressione ed il kit
di fissaggio a parete. A richiesta si possono ordinare con i supporti a bandiera
che sono permanentemente saldati negli scaldasalviette, quindi devono essere
specificati al momento dell’ordine e hanno il seguente codice e costo:
Supporti bandiera a MURO Destro (cod. MD)
Supporti bandiera a MURO Sinistro (cod. MS)
Supporti bandiera a SOFFITTO
(cod. SO)
LIMITAZIONI
Supporti bandiera a MURO
Larghezza max. 60,0 cm
Supporti bandiera SOFFITTO
Larghezza max. 60,0 cm
Min 15 cm
Max 60 cm
7
H
Min 13 cm
Max 20 cm
Supporti a MURO
Supporti a SOFFITTO
cod. MD muro DX
cod. MS muro SX
cod. SO bandiera soffitto
8,9
14
IMBALLO
L’imballo in cartone è compreso nel prezzo di vendita dei prodotti e prevede il kit
completo per il fissaggio a parete e la valvolina di sfiato manuale.
193
153
113
73
14
BA15K#070050
BA15K#120050
BA15K#150050
BA15K#190050
4,3
6,0
ATTACCHI
Gli scaldasalviette Kubik BA15K vengono forniti di serie con attacchi “0B1”.
Nel caso siano necessari attacchi diversi, questi devono essere tassativamente indicati nell’ordine. È IMPORTANTE che gli attacchi degli scaldasalviette e dei caloriferi
collegati allo stesso impianto siano tutti uguali, diversamente potrebbero esserci dei problemi di funzionamento.
Attacchi di serie
Attacchi speciali
Attacchi su misura
attacco fornito di serie se non
diversamente specificato nell’ordine
attacchi disponibili a richiesta CON supplemento
di prezzo pari a
attacchi disponibili a richiesta CON supplemento
di prezzo pari a
S
S
S
S
0B1
0S2
0D2
0C2
interasse =
L - 3,4 cm
interasse =
H - 5,5 cm
interasse =
H - 5,5 cm
interasse =
L + 12,6 cm
i
i
d
d
Attacchi a richiesta
attacchi disponibili a richiesta SENZA supplemento di prezzo
S
MS2
S
MD2
S2M
D2M
Specificare “d” e “i”
monotubo verticale
= Posizione degli attacchi
128
S = Sfiato Aria
I = Interasse attacchi
Watt = Kcal/h ÷ 0,860
Kcal/h = Watt x 0,860
kubik ba15k
Per una migliore compilazione del codice relativo all’articolo desiderato vedere esempio di compilazione a pag. 5
Fattori di correzione diversi da ΔT50°C consultare pag. 206
VERSIONE IDRAULICA
Codice
BA15K#070040
BA15K#070050
BA15K#070060
BA15K#120040
BA15K#120050
BA15K#120060
BA15K#150040
BA15K#150050
BA15K#150060
BA15K#190040
BA15K#190050
BA15K#190060
H
(cm)
L
(cm)
Interasse
(cm)
73
40
50
60
40
50
60
40
50
60
40
50
60
36,6
46,6
56,6
36,6
46,6
56,6
36,6
46,6
56,6
36,6
46,6
56,6
113
153
193
Watt ΔT 50°C
Watt ΔT 50°C
Versione
Colorata
350
455
562
516
657
800
712
893
1077
859
1074
1294
Versione
Cromata
237
296
355
348
435
522
454
567
681
570
712
855
Categoria C0
Bianco std. (€)
Categoria C1
(€)
Categoria C3
(€)
Cromato G0
(€)
Contenuto
acqua (lt.)
1,498
1,873
2,247
2,246
2,808
3,369
2,995
3,744
4,493
3,744
4,680
5,616
Scaldasalviette disponibili a magazzino con attacco 0B1
e colore Bianco RAL 9010
129
Kubik ba15ke elettrico e misto
VERSIONE ELETTRICA
La versione elettrica standard viene fornita con la resistenza di tipo in classe 2
installata sul lato DX dello scaldasalviette. La resistenza è completa di termofusibile
di sicurezza e controllo della temperatura preimpostato.
VERSIONE MISTA (ELETTRICA/IDRAULICA)
La versione mista realizzata con l’applicazione di un apposito kit di trasformazione
che consente il funzionamento dello scaldasalviette sia con l’acqua calda
dell’impianto di riscaldamento che elettricamente.
Per entrambe le versioni sono disponibili come accessori alcune varianti per il
controllo della temperatura nell’ambiente e precisamente:
- Resistenza con termostato ambiente installato nella resistenza come fig. a pag. 131.
- Controllo della temperatura nel locale con TERMOSTATO DIGITALE portatile
wireless programmabile con quattro diversi programmi.
- Controllo della temperatura nel locale con TERMOSTATO a MURO wireless con
possibilità di regolazione della temperatura e tasto on/off.
SUPPLEMENTI COLORE E FINITURE (verificare nuova tabella colori)
I supplementi sono calcolati sulla base del prezzo della colorazione Bianco
Standard per i colorati e sulla base del Cromo Lucido per le finiture galvaniche.
Categoria C0
senza supplemento (Bianco standard)
Categoria C1
+10%
Categoria C2
+15%
Categoria C3
+20%
Colorazione RAL fuori tabella
+30%
Colorazione a campione
a fattibilità su preventivo
Finiture GALVANICHE
Categoria G0
Categoria G1
Categoria G5
Categoria G6
senza supplemento (Cromo lucido)
senza supplemento (Nichel satinato)
+50% (Oro 14K)
+60% (Oro 24K)
SUPPORTI
Gli scaldasalviette vengono forniti con i supporti standard (cod. ST) che
comprendono le mensole di fissaggio a parete. I supporti a Bandiera NON sono
possibili nella versione elettrica.
9.4
14
IMBALLO
L’imballo in cartone è compreso nel prezzo di vendita dei prodotti e prevede il kit
completo per il fissaggio a parete e la valvolina di sfiato manuale.
193
153
113
73
14
BA15KE#070050
BA15KE#120050
BA15KE#150050
SCHEMA ALLACCIAMENTO TERMOSTATI WIRELESS
4.3
BA15KE#190050
TERMOSTATI WIRELESS
4,8 cm
16
Scatola da incasso
per impianto elettrico
Ricevitore radio alloggiato
in una scatola elettrica
incassata a MURO
7,5
7,5
5,0 cm
8,5 cm
130
8,5 cm
Interruttore
on/off
10.5
Entrambi queste soluzioni di controllo e personalizzazione
della temperatura in ambiente, prevedono l’installazione
del ricevitore radio da alloggiare in una scatola elettrica
predisposta, da incassare a muro.
Termostato digitale
portatile wireless
programmabile con
4 diversi programmi
Termostato da
fissare a muro
Watt = Kcal/h ÷ 0,860
Kcal/h = Watt x 0,860
Kubik ba15ke elettrico e misto
Per una migliore compilazione del codice relativo all’articolo desiderato vedere esempio di compilazione a pag. 5
VERSIONE ELETTRICA
H
(cm)
Codice
*
L
(cm)
Resistenza
elettrica
Tipo
resistenza
Categoria C0
Bianco std. (€)
Categoria C1
(€)
Categoria C3
(€)
Cromato G0
(€)
Categoria C0
Bianco std. (€)
Categoria C1
(€)
Categoria C3
(€)
Cromato G0
(€)
BA15KE#070040
73,0
40,0
300
Classe 2
BA15KE#070050
50,0
300
Classe 2
BA15KE#070060
60,0
600
Classe 2
BA15KE#120040
113,0
40,0
600
Classe 2
BA15KE#120050
50,0
600
Classe 2
BA15KE#120060
60,0
900
Classe 2
BA15KE#150040
153,0
40,0
600
Classe 2
BA15KE#150050
50,0
900
Classe 2
BA15KE#150060
60,0
900
Classe 2
BA15KE#190040
193,0
40,0
900
Classe 2
BA15KE#190050
50,0
900
Classe 2
BA15KE#190060
60,0
1200
Classe 2
* L’altezza NON comprende l’ingombro della resistenza elettrica che sporge verso il basso di 5,0 cm.
VERSIONE MISTA
H
(cm)
Codice
*
L
(cm)
Resistenza
elettrica
Tipo
resistenza
BA15KM#070040
73,0
40,0
300
Classe 2
BA15KM#070050
50,0
300
Classe 2
BA15KM#070060
60,0
600
Classe 2
BA15KM#120040
113,0
40,0
600
Classe 2
BA15KM#120050
50,0
600
Classe 2
BA15KM#120060
60,0
900
Classe 2
BA15KM#150040
153,0
40,0
600
Classe 2
BA15KM#150050
50,0
900
Classe 2
BA15KM#150060
60,0
900
Classe 2
BA15KM#190040
193,0
40,0
900
Classe 2
BA15KM#190050
50,0
900
Classe 2
BA15KM#190060
60,0
1200
Classe 2
* L’altezza NON comprende l’ingombro del KIT per MISTO che sporge verso il basso di 11,5 cm.
Interasse nella versione mista: L-10,6 cm. L’interasse nella versione MISTA NON è centrato rispetto allo scaldasalviette (vedi schema)
ACCESSORI (per versione elettrica e mista)
Codice
Descrizione
Finiture
ZRF001
ZRF002
ZRF003
ZRES#S9
ZRES#S8
Scatola emittente in radio frequenza con funzione booster da muro (EMG TH IMH)-MCT8595
Programmatore in radiofrequenza settimanale da tavolo (CD RF IMH) - MCT8596
Ricevitore in radiofrequenza per scatola muro (REA 1CIMH A) - MCT8600
Termostato ambiente per resistenza classe 2 BIANCO
Termostato ambiente per resistenza classe 2 GRIGIO
Bianco
Grigio
Prezzo (€)
SCHEMA VERSIONE ELETTRICA
RESISTENZA ELETTRICA in
classe 2 fornita di serie nella
versione elettrica
TERMOSTATO AMBIENTE con resistenza
elettrica in classe 2 (cod. ZRES#S8 o S9)
fornito con supplemento di prezzo
5 cm di
parte rigida
8,0 cm
14,0 cm
SCHEMA VERSIONE MISTA
Kit RESISTENZA ELETTRICA
in classe 2 fornita di serie nella
versione MISTA
6,5 cm
Kit TERMOSTATO AMBIENTE con resistenza
elettrica in classe 2 (cod. ZRES#S8 o S9)
fornito con supplemento di prezzo
7,2 cm
6,5 cm
5 cm di
parte rigida
8,0 cm
7,2 cm
14,0 cm
131
