IL DIODO IN REGIME ALTERNATO: DIODO POLARIZZAZIONE

Nome: Fabio Castellini
Seconda esperienza
Data: 02/12/2014

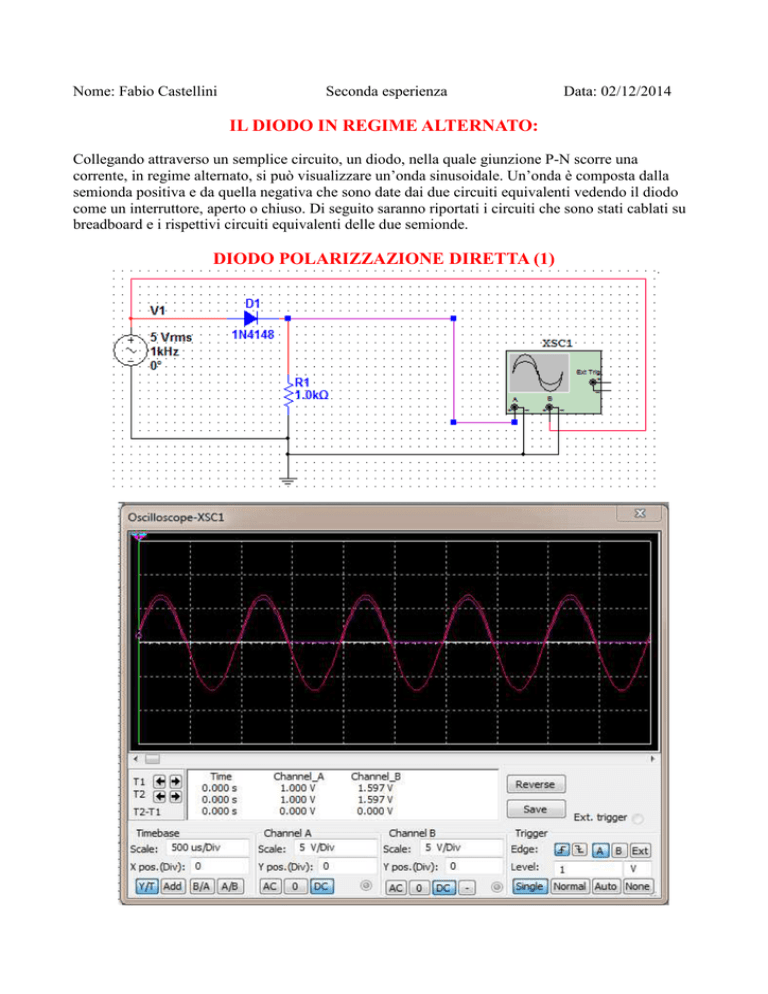

IL DIODO IN REGIME ALTERNATO:
Collegando attraverso un semplice circuito, un diodo, nella quale giunzione P-N scorre una
corrente, in regime alternato, si può visualizzare un’onda sinusoidale. Un’onda è composta dalla
semionda positiva e da quella negativa che sono date dai due circuiti equivalenti vedendo il diodo
come un interruttore, aperto o chiuso. Di seguito saranno riportati i circuiti che sono stati cablati su
breadboard e i rispettivi circuiti equivalenti delle due semionde.
DIODO POLARIZZAZIONE DIRETTA (1)
CIRCUITI EQUIVALENTI:
-semionda positiva:
-semionda negativa:
DIODO POLARIZZAZIONE INVERSA (1)
CIRCUITI EQUIVALENTI:
-semionda positiva:
-semionda negativa:
DIODO POLARIZZAZIONE DIRETTA (2)
CIRCUITI EQUIVALENTI:
-semionda positiva:
-semionda negativa:
DIODO POLARIZZAZIONE INVERSA (2)
CIRCUITI EQUIVALENTI:
-semionda positiva:
-semionda negativa:
IL DIODO ZENER IN REGIME ALTERNATO:
ALTERNATO
Il diodo zener si differenzia dal “normale” diodo grazie alla suo comportamento quando inserito in
polarizzazione inversa. Esso infatti sfrutta la polarizzazione inversa dove, cioè, non passa corrente,
diventando uno stabilizzatore di tensione.
tensione Quindi in polarizzazione diretta si comporta come gli
altri diodi; polarizzato inversamente, nel caso in cui Vcc
(tensione erogata dal generatore) sia minore di Vz
(tensione di zener o di breakdown)
breakdown allora Vo è uguale a
Vcc, quindi il diodo si comporta come un generatore di
tensione
one continua, nel caso in cui, al contrario, Vcc è
maggiore di Vz allora Vo=Vz, cioè il diodo si comporta
come uno stabilizzatore di tensione, ed è questo il suo
principale impiego (serve sostanzialmente per la
sicurezza di un circuito).
DIODO POLARIZZAZIONE
POLARIZZAZIONE DIRETTA IN ALTERNATA
DIODO POLARIZZAZIONE INVERSA IN ALTERNATA
-Vcc<Vz:
-Vcc>Vz:
DIODO POLARIZZAZIONE DIRETTA IN CONTINUA
DIODO POLARIZZAZIONE INVERSA IN CONTINUA
-Vcc<Vz:
-Vcc>Vz:
