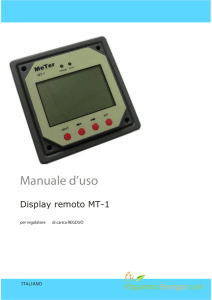

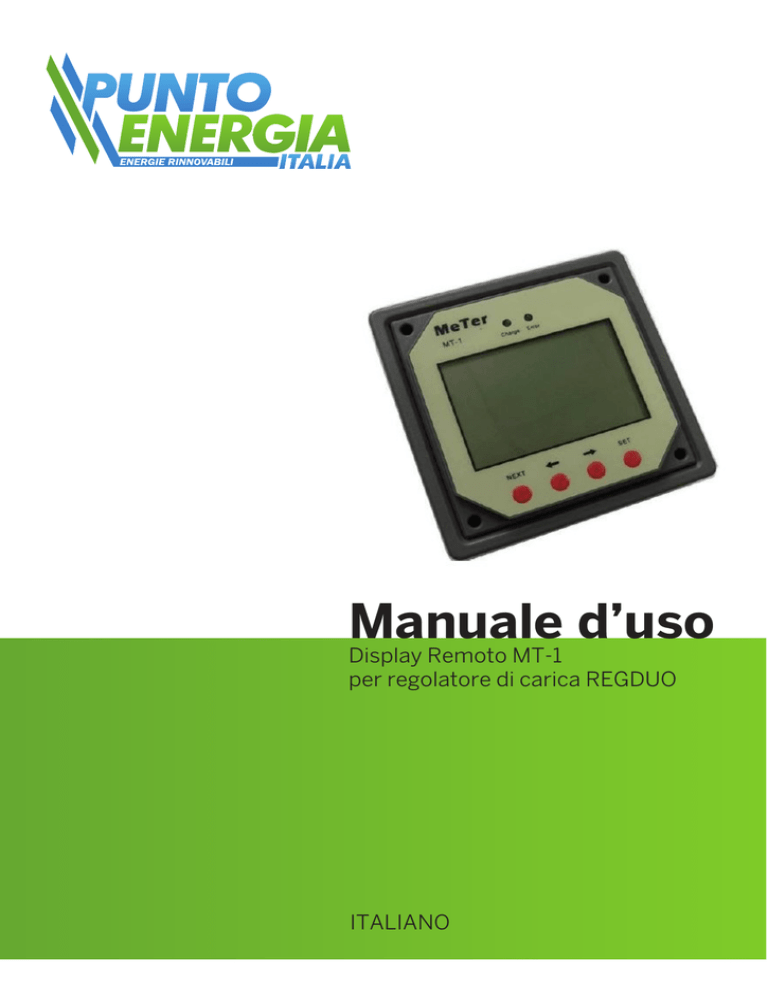

Manuale d’uso
Display Remoto MT-1
per regolatore di carica REGDUO
ITALIANO
Il display remoto MT-1 è un sistema per monitorare e controllare a distanza tutte le funzioni
dei regolatori RegDuo. Grazie al display remoto è possibile monitorare in ogni istante la
tensione delle batterie, la potenza erogata dal pannello e lo stato di alimentazione. Ogni
malfunzionamento viene segnalato tramite apposita spia. Con il display viene fornito un cavo di
collegamento di 10 metri.
DISPLAY GRAFICI
Il display mostra la tensione dei pannelli fotovoltaici,
la corrente di carica delle batterie, la corrente
assorbita dal carico. Mostra i valori di Ampere-ora
(Ah) e di Watt-ora (Wh), e la percentuale di carica
delle batterie.
Facile da utilizzare, è l’ideale per tenere sotto
controllo tutti i parametri di funzionamento
dell’impianto.
Lo stato di funzionamento dell’impianto e di carica della batteria è segnalato con i simboli
grafici presenti sul display, mentre tutti i parametri di funzionamento sono segnalati con le
cifre digitali.
Significato dei simboli
2
Led presenti sul pannello
Il sistema è in fase di carica.
Errore, si è verificato un problema.
Funzionamento
Il display mostra i parametri nel seguente ordine: pannello solare, batteria 1, batteria 2, altri
dati come temperatura. Utilizzare
e
per navigare tra le schermate. Il simbolo
indica la ripetizione. I parametri vengono visualizzati come nella figura seguente:
3
Unità di misura per la temperatura:
dEg.C
gradi Celsius (°C)
dEg.F
gradi Fahrenheit (°F)
Tempo retroilluminazione:
Premendo un tasto qualsiasi quando il display è collegato, verrà accesa la retroilluminazione.
Dopo un tempo configurabile si spegnerà automaticamente. Le opzioni sono:
OFF
Sempre spenta
ON
Sempre accesa
B: 30
Accesa per 30 sec.
4
B: 20
B: 10
B: 05
Accesa per 20 sec.
Accesa per 10 sec.
Accesa per 5 sec.
Nota: Il timer è sempre calcolato dall’ultima pressione di tasti.
La potenza è regolabile in:
FULL
retroilluminazione a piena potenza
HALF
retroilluminazione attenuata
Ripetizione parametri:
Auto
La visualizzazione di ogni parametro viene ripetuta ogni 3 secondi.
OFF
La visualizzazione dei parametri non verrà ripetuta, a meno che non si premano i
pulsanti
.
Regolazione dell’ora:
Ore e minuti lampeggiano, premere
per modificare i dati e
per memorizzare.
Auto diagnosi:
In qualsiasi momento, premendo insieme i tasti
e
, verrà effettuato un controllo
automatico del sistema. I dettagli sono visualizzati nella figura seguente. Se appare la dicitura
NO , vuol dire che non c’è connessione. Se la connessione è corretta, i relativi dati verranno
visualizzati. Se non è connesso alcun sensore remoto di temperatura, il display mostrerà
l’indicazione temperatura NO
. Se la connessione è corretta, verranno visualizzati solo i dati
rilevati. Se appare la dicitura OPEN , vuol dire che la batteria non è collegata o la sua tensione
è troppo elevata.
Azzeramento dei dati:
Nella schermata di auto diagnosi, premendo insieme i tasti
Ah, AH accumulati) verranno azzerati.
e
, tutti i dati (Max, min,
5
CARATTERISTICHE
Display LCD
Mostra tensione, corrente, ampere-ora, watt-ora, percentuale di carica
Mostra la temperatura rilevata
Facile da installare e da utilizzare
Può essere incassato o montato su parete
Istruzioni di installazione incluse
SPECIFICHE TECNICHE
MT-1
Modello
Serie REGDUO
Modello regolatore
10 metri
Cavo
Cavo di comunicazione (RJ-45, 8 pin)
Connessione
Sì
LED di alimentazione
95 x 95 mm senza scatola di montaggio
112 x 112 mm con scatola di montaggio
Dimensioni (L X W)
Tensione
nominale
12V (minimo 8V)
di funzionamento
da -40 ºC a +60 ºC
Temperatura di funzionamento
da 0 a 100%
Umidità relativa
Consumo
Con retroilluminazione piena:
<23mA
Con retroilluminazione attenuata: <20mA
Con retroilluminazione spenta:
<17mA
COLLEGAMENTO
Il collegamento è molto semplice, basta connettere il cavo nella presa indicata sul regolatore e
sul controllo remoto.
6
ESEMPIO DI INSTALLAZIONE
7
RISOLUZIONE DEI PROBLEMI
Se appare il simbolo
significa che è stato rilevato un problema. Sarà quindi necessario
controllare le connessioni. Se il problema viene risolto, il simbolo scompare.
Le possibili cause sono:
Una batteria è scollegata, o il cavo è interrotto, o la tensione è troppo elevata.
Il sensore remoto di temperatura non funziona correttamente.
La corrente di carica è troppo elevata.
Cortocircuito sul pannello solare.
Porta di telecomunicazione
Se viene fornita alimentazione indipendente a questo dispositivo, oppure se la linea di
comunicazione viene interrotta, vengono mostrate quattro linee “_” e non risponde ai comandi.
Il display tornerà al suo funzionamento normale quando verrà ripristinata la linea di
comunicazione.
Attenzione:
i parametri visualizzati sul display potrebbero essere soggetti a errori dovuti a
forti campi magnetici e/o interferenze sul cavo. Un cavo eccessivamente lungo potrebbe
falsare la lettura dei parametri.
La lettura dei parametri avviene ogni 20 secondi.
Batteria:
Ogni barra presente nel simbolo della batteria equivale al 20% della capacità totale
della batteria. La barra più in alto lampeggerà. Ad esempio, se c’è solo una barra
lampeggiante, la capacità è 1-19%. Se quella più in basso è fissa e la seconda lampeggia, la
capacità è 21-39%.
La capacità della batteria viene
calcolata in base alla tensione, l’effettiva capacità
potrebbe variare.
AH accumulati
: AH è l’accumulo di carica, conteggiato ogni minuto. Questo parametro non è
preciso se la corrente di carica è molto piccola. Il valore minimo è 1 AH, che significa una
carica di corrente di 1A per 1 ora.
