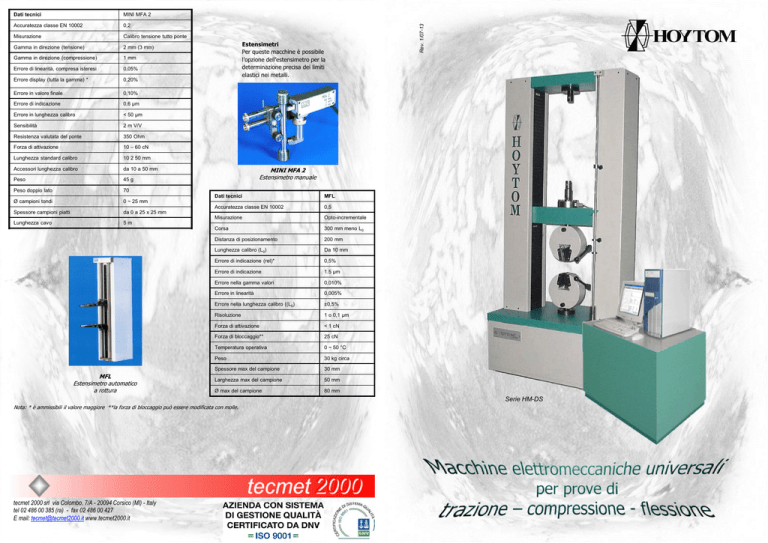

MINI MFA 2
0,2
Misurazione
Calibro tensione tutto ponte
Gamma in direzione (tensione)
2 mm (3 mm)
Gamma in direzione (compressione)
1 mm
Errore di linearità, compresa isteresi
0,05%
Errore display (tutta la gamma) *
0,20%
Errore in valore finale
0,10%
Errore di indicazione
0,6 µm
Errore in lunghezza calibro
< 50 µm
Sensibilità
2 m V/V
Resistenza valutata del ponte
350 Ohm
Forza di attivazione
10 – 60 cN
Lunghezza standard calibro
10 2 50 mm
Accessori lunghezza calibro
da 10 a 50 mm
Peso
45 g
Peso doppio lato
70
Ø campioni tondi
0 ~ 25 mm
Spessore campioni piatti
da 0 a 25 x 25 mm
Lunghezza cavo
5m
MFL
Estensimetro automatico
a rottura
Estensimetri
Per queste macchine è possibile
l’opzione dell’estensimetro per la
determinazione precisa dei limiti
elastici nei metalli.
Rev. 1/07-13
Dati tecnici
Accuratezza classe EN 10002
MINI MFA 2
Estensimetro manuale
Dati tecnici
MFL
Accuratezza classe EN 10002
0,5
Misurazione
Opto-incrementale
Corsa
300 mm meno L0
Distanza di posizionamento
200 mm
Lunghezza calibro (L0)
Da 10 mm
Errore di indicazione (rel)*
0,5%
Errore di indicazione
1.5 µm
Errore nella gamma valori
0,010%
Errore in linearità
0,005%
Errore nella lunghezza calibro ((L0)
±0,5%
Risoluzione
1 o 0,1 µm
Forza di attivazione
< 1 cN
Forza di bloccaggio**
25 cN
Temperatura operativa
0 ~ 50 °C
Peso
30 kg circa
Spessore max del campione
30 mm
Larghezza max del campione
50 mm
Ø max del campione
80 mm
Serie HM-DS
Nota: * è ammissibili il valore maggiore **la forza di bloccaggio può essere modificata con molle.
tecmet 2000 srl via Colombo, 7/A - 20094 Corsico (MI) - Italy
tel 02 486 00 385 (ra) - fax 02 486 00 427
E mail: [email protected] www.tecmet2000.it
Serie HM-D / HM-DS.
Macchina di prova universale elettromeccanica,
conforme a norme ISO 7500/1-EN10002-2 classe 0.5
La macchina è composta da una base, due colonne guida di
acciaio temperato e rettificato, da un ponte superiore
e da due viti a ricircolo
entro i quali corre la traversa mobile.
Azionamento elettromeccanico con servomotore
a c.c. e due viti a ricircolo di sfere
con recupero dei giochi.
Mobile base che comprende il motore, il riduttore,
le trasmissioni e l’elettronica di regolazione
del servomotore.
Le due zone di prova (superiore ed inferiore)
sono adatte per procedere indistintamente a prove
di trazione o di compressione*.
Trasduttore di forza: cella di carico universale con
capacità da 5 a 300kN (sovraccarico 150%-linearita'0.10%)
montata sulla traversa mobile.
Misura con encoder incrementale (ris 0.01mm) -precisione
meglio del 0.02%.
Trasduttore di velocità con range da 0.05 a 500 mm/min.
Accuratezza +/-0.5% del valore letto dal 4 al 100%
Risoluzione di lettura del carico < o = 1/100.000 F.S.
Fine corsa con contatti meccanici.
Il software
L’elettronica di misura è incorporata in un mobile/armadio con computer e stampante oltre
all’elettronica di controllo.
Questa elettronica serve per elaborare i segnali dai sensori di forza e corsa e per presentare, in
forma digitale, i valori misurati.
Il controllo della macchina avviene mediante il programma computerizzato per prove di trazione,
compressione, flessione e cicliche con le seguenti caratteristiche:
• Metodi di prova standard conforme alle norme ISO.
• Memorizzazione test in database relazionale con possibilità di ricerca, stampa esportazione degli
stessi.
• Analisi dati di carico,resistenza deformazione assoluta e percentuale, snervamento e calcoli
personalizzati.
• Calcolo automatico limiti elastici con l'utilizzo di estensimetro elettronico.
• Visualizzazione in tempo reale grafico di prova con cambio scala e zoom.
• Creazione procedure/prova personalizzate.
• Creazione guidata ciclo prova: avvicinamento-tara, carico-tara, corsa-precarico, velocità-ciclico.
• Interfacciamento calibro elettronico per inserimento automatico dimensione del provino.
• Gestione tolleranza superiore/inferiore con segnalazione cromatica.
• Statistica numerica e grafica della media e deviazione standard.
• Archivio clienti e prodotti.
• Calibrazione completamente guidata.
• Elettronica di controllo predisposta all'acquisizione del segnale di forza, spostamento e gestione
estensimetro.
• PC interfacciato all'elettronica, predisposto all'acquisizione dei dati.
Possibilità di facile montaggio di tutti
gli utensili (per trazione,
compressione, flessione, piegamento,
ecc.) in ambedue le zone di prova.
Sulla base si montano abitualmente gli
utensili per flessione e il piatto
inferiore di compressione; comunque
vi è assoluta libertà di
posizionamento*.
Non occorrono spostamenti della
traversa intermedia poiché motorizzata
per tutta la sua corsa.
Applicazione
per prove Brinell
Serie HM-S.
La macchina è composta da una base, due colonne, una vite a
ricircolo centrale, una traversa mobile, una traversa superiore, gli
utensili ed il sistema elettronico di controllo e misura.
Tutto ciò appoggia su di un mobile base che comprende tutti i
meccanismi elettrici di controllo e di sicurezza, così come il
sensore di posizione (opzione) nelle macchine con sistema
elettronico di misura di spostamento.
I sensori di misura sono installati nel seguente modo:
• sopra la traversa superiore la cella di carico, che lavora a
trazione/compressione,
• sulla vite a ricircolo un encoder incrementale per la misura dello
spostamento
* nella versione HM-DS è possibile effettuare prove di trazione solo nella parte bassa e prove di compressione nella parte alta.
** solo trazione
