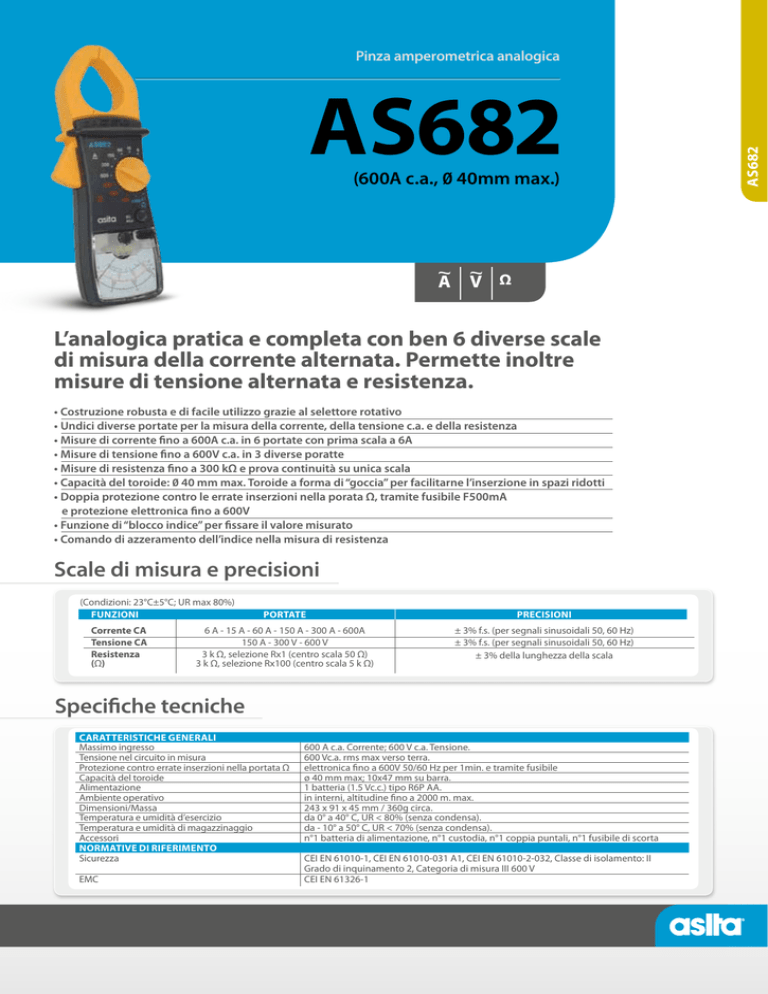

L`analogica pratica e completa con ben 6 diverse scale di misura

AS682
(600A c.a.,  40mm max.)
L’analogica pratica e completa con ben 6 diverse scale
di misura della corrente alternata. Permette inoltre
misure di tensione alternata e resistenza.
• Costruzione robusta e di facile utilizzo grazie al selettore rotativo
• Undici diverse portate per la misura della corrente, della tensione c.a. e della resistenza
• Misure di corrente fino a 600A c.a. in 6 portate con prima scala a 6A
• Misure di tensione fino a 600V c.a. in 3 diverse poratte
• Misure di resistenza fino a 300 kΩ e prova continuità su unica scala
• Capacità del toroide:  40 mm max. Toroide a forma di “goccia” per facilitarne l’inserzione in spazi ridotti
• Doppia protezione contro le errate inserzioni nella porata Ω, tramite fusibile F500mA
e protezione elettronica fino a 600V
• Funzione di “blocco indice” per fissare il valore misurato
• Comando di azzeramento dell’indice nella misura di resistenza
Scale di misura e precisioni
(Condizioni: 23°C±5°C; UR max 80%)
FunzioniPortatePrecisioni
Corrente CA
Tensione CA
Resistenza (Ω)
6 A - 15 A - 60 A - 150 A - 300 A - 600A
150 A - 300 V - 600 V
3 k Ω, selezione Rx1 (centro scala 50 Ω)
3 k Ω, selezione Rx100 (centro scala 5 k Ω) ± 3% f.s. (per segnali sinusoidali 50, 60 Hz)
± 3% f.s. (per segnali sinusoidali 50, 60 Hz)
± 3% della lunghezza della scala
Specifiche tecniche
Caratteristiche genErali
Massimo ingresso
Tensione nel circuito in misura
Protezione contro errate inserzioni nella portata Ω
Capacità del toroide
Alimentazione
Ambiente operativo
Dimensioni/Massa
Temperatura e umidità d’esercizio
Temperatura e umidità di magazzinaggio
Accessori
Normative di riferimento
Sicurezza
EMC
600 A c.a. Corrente; 600 V c.a. Tensione.
600 Vc.a. rms max verso terra.
elettronica fino a 600V 50/60 Hz per 1min. e tramite fusibile
ø 40 mm max; 10x47 mm su barra.
1 batteria (1.5 Vc.c.) tipo R6P AA.
in interni, altitudine fino a 2000 m. max.
243 x 91 x 45 mm / 360g circa.
da 0° a 40° C, UR < 80% (senza condensa).
da - 10° a 50° C, UR < 70% (senza condensa).
n°1 batteria di alimentazione, n°1 custodia, n°1 coppia puntali, n°1 fusibile di scorta
CEI EN 61010-1, CEI EN 61010-031 A1, CEI EN 61010-2-032, Classe di isolamento: II
Grado di inquinamento 2, Categoria di misura III 600 V
CEI EN 61326-1
AS682
Pinza amperometrica analogica
