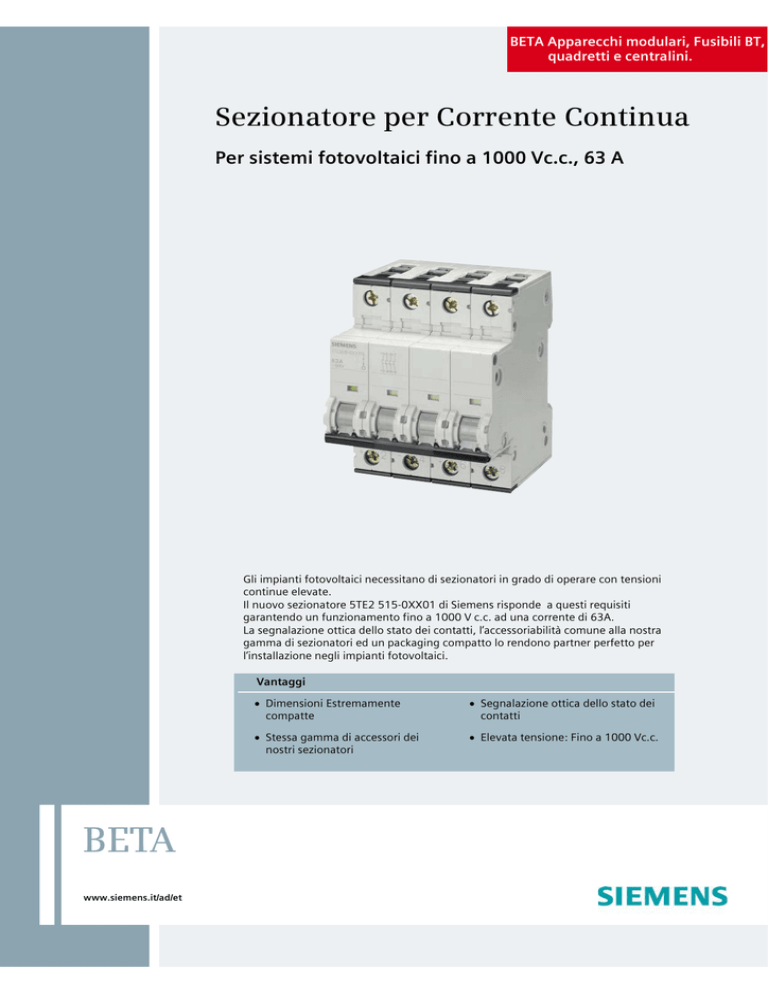

Sezionatore per Corrente Continua

BETA Apparecchi modulari, Fusibili BT,
quadretti e centralini.
Sezionatore per Corrente Continua
Per sistemi fotovoltaici fino a 1000 Vc.c., 63 A
Gli impianti fotovoltaici necessitano di sezionatori in grado di operare con tensioni
continue elevate.
Il nuovo sezionatore 5TE2 515-0XX01 di Siemens risponde a questi requisiti
garantendo un funzionamento fino a 1000 V c.c. ad una corrente di 63A.
La segnalazione ottica dello stato dei contatti, l’accessoriabilità comune alla nostra
gamma di sezionatori ed un packaging compatto lo rendono partner perfetto per
l’installazione negli impianti fotovoltaici.
Vantaggi
BETA
www.siemens.it/ad/et
x Dimensioni Estremamente
compatte
x Segnalazione ottica dello stato dei
contatti
x Stessa gamma di accessori dei
nostri sezionatori
x Elevata tensione: Fino a 1000 Vc.c.
Dati Tecnici
5TE2 515-0XX01
IEC/EN 60947-3; IEC/EN 60669-1
Rispondenza normativa:
Corrente nominale di impiego Ie
A
63
con 4 poli in serie
Tensione nominale di impiego U e
per polo, massima
Potenza dissipata nominale Pv
Corrente nominale ammissibile di breve durata Icw
Potere di chiusura nominale su corto circuito Icm
DC V
1000
W
4,4
A
760
A
500
Tensione nominale di tenuta a impulso Uimp
kV
>5
20000
Durata Meccanica
5000
Durata Elettrica
Carico minimo dei conatti
Categoria di Utilizzazione
V; mA
Nm
2,5 ... 3
rigido
flessibile con capocorda
mm2
0,75 ... 35
mm2
0,75 ... 25
°C
-25 ... +45
°C
45
Max. Drehmoment
Sezioni dei conduttori
Temperatura ambiente
Valori limite della temperatura ambiente
24; 300
manovre
manovre
a norma DIN 50 015
con 95% di umidità
relativa
Dimensioni di Ingombro
DC21
Schema Contatti
- + - +
3
5
7
+ - + -
2
4
6
8
72
5TE2 515 0XX01
I2_14003
45
90
1
6
44
64
70
5TE2 515 0XX01
Progettazione
Per l’utilizzo fino a 1000 Vc.c. è necessario mettere i 4
poli in serie.
Bisogna inoltre prestare molta attenzione al
collegamento corretto delle polarità.
Diversamente dai sezionatori tradizionali, questo nuovo
apparecchio è dotato di una camera spegni arco con magneti
permanenti per supportare l’estinzione dell’arco in corrente
continua.
-
+
-
+
-1 + 3 -5 +7
+
-
+
-
+
-
-+
+2 - 4 +6 - 8
WR
-+
+ PV
