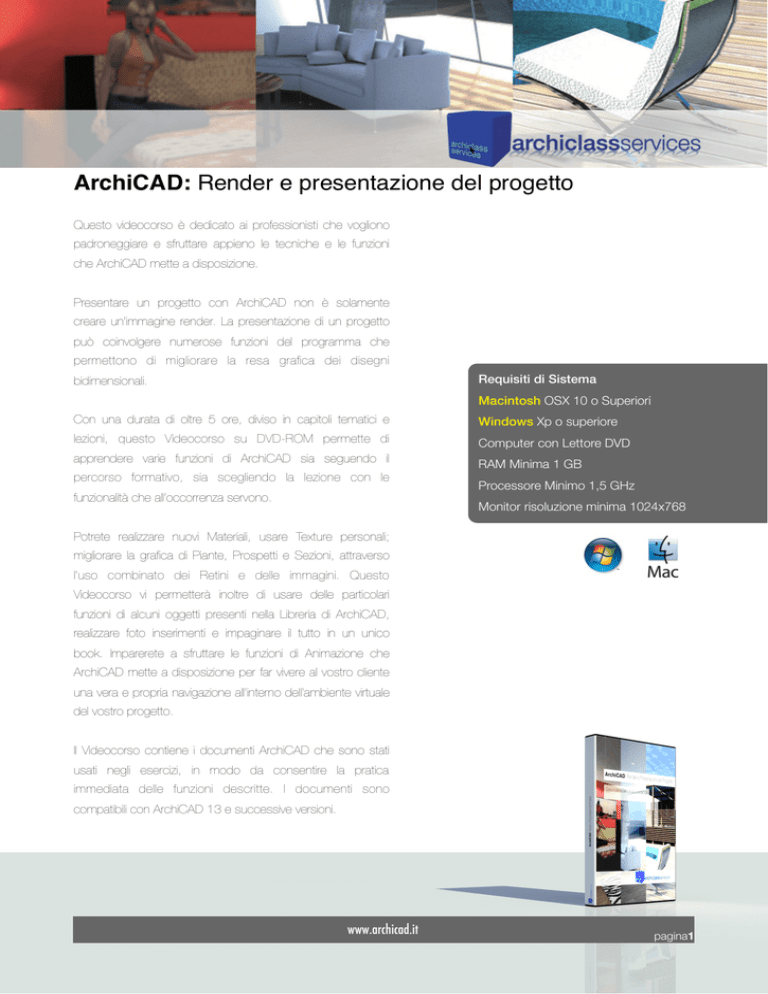

ArchiCAD: Render e presentazione del progetto

ArchiCAD: Render e presentazione del progetto
Questo videocorso è dedicato ai professionisti che vogliono
padroneggiare e sfruttare appieno le tecniche e le funzioni
che ArchiCAD mette a disposizione.
Presentare un progetto con ArchiCAD non è solamente
creare un’immagine render. La presentazione di un progetto
può coinvolgere numerose funzioni del programma che
permettono di migliorare la resa grafica dei disegni
Requisiti di Sistema
bidimensionali.
Macintosh OSX 10 o Superiori
Con una durata di oltre 5 ore, diviso in capitoli tematici e
Windows Xp o superiore
lezioni, questo Videocorso su DVD-ROM permette di
Computer con Lettore DVD
apprendere varie funzioni di ArchiCAD sia seguendo il
RAM Minima 1 GB
percorso formativo, sia scegliendo la lezione con le
funzionalità che all’occorrenza servono.
Processore Minimo 1,5 GHz
Monitor risoluzione minima 1024x768
Potrete realizzare nuovi Materiali, usare Texture personali;
migliorare la grafica di Piante, Prospetti e Sezioni, attraverso
l’uso combinato dei Retini e delle immagini. Questo
Videocorso vi permetterà inoltre di usare delle particolari
funzioni di alcuni oggetti presenti nella Libreria di ArchiCAD,
realizzare foto inserimenti e impaginare il tutto in un unico
book. Imparerete a sfruttare le funzioni di Animazione che
ArchiCAD mette a disposizione per far vivere al vostro cliente
una vera e propria navigazione all’interno dell’ambiente virtuale
del vostro progetto.
Il Videocorso contiene i documenti ArchiCAD che sono stati
usati negli esercizi, in modo da consentire la pratica
immediata delle funzioni descritte. I documenti sono
compatibili con ArchiCAD 13 e successive versioni.
www.archicad.it
pagina1
CAPITOLO 1 - INFORMAZIONI GENERALI
LEZIONE 1: Il 3D in ArchiCAD
durata: 07.30
In questa lezione viene descritta la visualizzazione del 3D in
ArchiCAD. Le varie modalità di visualizzazione e come poter
muoversi nell’ambiente tridimensionale.
Obbiettivi della lezione:
- La Finestra 3D
- Visualizzare il modello 3D in Assonometria e in Prospettiva
- Differenze tra Motore OpenGL e Motore Interno 3D
- Navigare nella Finestra 3D: i comandi Orbita e Esplora
- Settaggi Finestra 3D
LEZIONE 2: ArchiCAD - Rendering, DPI e stampa
durata: 10.24
In questa lezione sono descritti i Motori di render a disposizione e
quali sono le risoluzioni ottimali per un render. Inoltre serve capire
quale scegliere tra i formati di immagine per un buon rapporto
qualità/dimensione
Obbiettivi della lezione:
- I Motori di Render
- DPI e dimensione del render
- Formati di immagine
LEZIONE 3: Layout e documentazione
durata: 12.59
Attraverso questa lezione potrete imparare come creare un
adeguato supporto per impaginare e gestire automaticamente la
presentazione cartacea del progetto con l’utilizzo dei testi
automatici.
Obbiettivi della lezione:
- Definire un Layout Master
- Impostare i Testi automatici
www.archicad.it
pagina2
CAPITOLO 2 - SOLE E LAMPADE LIGHTWORKS
LEZIONE 1: Sole e Sole Realistico
durata: 06.40
Questa lezione serve a capire come gestire il Sole di ArchiCAD nel
Render LightWorks.
Obbiettivi della lezione:
- Settaggi del Sole
- Sole e Sole realistico in LightWorks
LEZIONE 2: LightWorks: gli Oggetti Luce
durata: 19.41
In questa lezione potrete imparare ad usare l’alternativa al Sole di
ArchiCAD,
attraverso gli Oggetti LightWorks infatti, è possibile
www.archicad.it
gestire un’illuminazione per gli esterni e per gli interni.
Obbiettivi della lezione:
- Uso dell’Oggetto Cielo
- Uso dell’Oggetto Sole
- Uso dell’Oggetto Luce Finestra
CAPITOLO 3 - MATERIALI E TEXTURE
LEZIONE 1: definire nuovi Materiali
durata: 08.29
La lezione serve a capire come creare nuovi Materiali ArchiCAD
per personalizzare i lavori, specialmente con l’uso di texture
personali.
Obbiettivi della lezione:
- Creare nuovi Materiali
- Usare una texture bitmap personale
- Usare il Materiale creato
www.archicad.it
pagina3
LEZIONE 2: Materiali Procedurali
durata: 10.59
Attraverso questa lezione si imparano a gestire gli Shaders
procedurali di LightWorks che sono personalizzabili attraverso le
Classi.
Obbiettivi della lezione:
- Creare Materiali con texture procedurali
- Classi degli Shaders procedurali
- Aggiungere nuovi Archivi di Shaders
LEZIONE 3: Alberi e vegetazione
durata: 08.56
In questa lezione imparerete a usare gli oggetti Alberi della Libreria
e a personalizzare la chioma per ottenere un buon risultato visivo
nel Render.
Obbiettivi della lezione:
- Tipologia di Oggetti Alberi della Libreria
- Materiale per chioma e corteccia
- Uso degli Shaders procedurali
LEZIONE 4: Oggetti e Immagini
durata: 12.34
Attraverso questa lezione potrete imparare a usare degli Oggetti
che gestiscono le immagini per personalizzare le viste 3D. Inoltre
vedrete come creare un Canale Alfa attraverso l’uso di
Photoshop.
Obbiettivi della lezione:
- Oggetti Quadro, immagini persone e Albero Bitmap
- Trovare rapidamente un Oggetto in Libreria
- Uso delle immagini personali
- Photoshop: canale Alfa di trasparenza
www.archicad.it
pagina4
LEZIONE 5: Uso delle trasparenze
durata: 09.10
Nella lezione imparerete come gestire la trasparenza in varie
situazioni, soprattutto quando una eventuale modellazione
risulterebbe troppo impegnativa.
Obbiettivi della lezione:
- Trasparenza stile tessuto
- Trasparenza per pannelli grigliati
- Texture con Canale Alfa di trasparenza
- Allinea texture
LEZIONE 6: Uso dei riflessi
durata: 13.56
Questa lezione serve a imparare a creare i riflessi nei vari materiali
per migliorare la resa finale.
Obbiettivi della lezione:
- Creare riflessi nel vetro
- Creare riflessi negli specchi
- Creare riflessi nelle cromature
- Creare riflessi nei metalli
- Creare riflessi nell’acqua
LEZIONE 7: Trasferire Materiali e altri attributi tra i
progetti ArchiCAD
durata: 03.45
Molte volte si ha la necessità di trasferire Materiali, retini e altro da
un documento a un’altro. Questa lezione permette di apprendere
il metodo ottimale.
Obbiettivi della lezione:
- Usare il Gestore Attributi
- Unire attributi da altri documenti ArchiCAD
- Eliminare attributi non utilizzati
www.archicad.it
pagina5
CAPITOLO 4 - APPLICAZIONI PRATICHE
LEZIONE 1: Planimetrie colorate
durata: 13.47
Attraverso questa lezione vedrete come realizzare una planimetria
colorata per la presentazione al cliente o per la vendita.
Obbiettivi della lezione:
- Creare una planimetria colorata
- Creare un retino immagine
- Usare i Retini coprenti
- Modificare i set di Penne
- Modificare le opzioni Viste modello
LEZIONE 2: Prospetti colorati
durata: 21.29
Questa lezione è particolarmente utile per migliorare la resa grafica
dei prospetti, attraverso l’uso di retini e immagini fotografiche.
Obbiettivi della lezione:
- Creare prospetti accattivanti
- Gestire i Lucidi e le Combinazioni Lucidi
- Usare le trasparenze
- Usare i Retini nei prospetti
- Usare le immagini nei prospetti
LEZIONE 3: Spaccati tridimensionali
durata: 13.45
La lezione serve per apprendere come “spaccare” il 3D in modo
da aprire il modello del progetto.
Obbiettivi della lezione:
- Creare spaccati 3D
- Usare il Documento 3D
- Creare planivolumetrici
- Usare la Sezione 3D
www.archicad.it
pagina6
LEZIONE 4: Render a Schizzo
durata: 12.17
Questa lezione serve a imparare come il Motore a Schizzo possa
essere di aiuto nella fase iniziale della presentazione del progetto,
quando ancora non si sono definiti i particolari.
Obbiettivi della lezione:
- Creare Retini Simbolo
- Usare il Motore di Render a Schizzo
- Definire una Griglia di impaginazione
- Impaginare automaticamente nei Layout
LEZIONE 5: LightWorks - Viste diurne per esterni
durata: 14.52
Questa lezione permette di capire come impostare
un’illuminazione per i render di esterni, attraverso l’uso avanzato
degli Oggetti Luce.
Obbiettivi della lezione:
- Impostare una corretta illuminazione diurna
- Simulare l’illuminazione globale
- Usare l’Oggetto Lampada Volta Celeste (m)
LEZIONE 6: LightWorks - Viste diurne per interni
durata: 16.51
Questa lezione è particolarmente utile per definire delle viste
interne e gestirne l’illuminazione.
Obbiettivi della lezione:
- Illuminazione interna
- Usare l’Oggetto Lampada LuceFinestra
- Definire le inquadrature negli interni
- Arricchire la scena 3D
www.archicad.it
pagina7
LEZIONE 7: LightWorks - Viste notturne
durata: 16.14
In questa lezione potrete imparare a usare l’Oggetto Lampada per
definire l’illuminazione notturna dei vostri render.
Obbiettivi della lezione:
- Realizzare render notturni
- Usare l’Oggetto Lampada
LEZIONE 8: Fotoinserimento
durata: 25.39
Questa lezione è particolarmente utile per realizzare un impatto
ambientale: allineare la fotografia e fare una base di foto ritocco.
Obbiettivi della lezione:
- Creare un Fotoinserimento
- Usare il comando Allinea Vista
- Aggiustare una fotografia
LEZIONE 9: ArchiCAD+Render e fantasia
durata: 13.00
Un pizzico di fantasia e qualche conoscenza in più permettono di
realizzare presentazioni tridimensionali accattivanti: questa lezione
ne è l’esempio.
Obbiettivi della lezione:
- Creare una Planimetria 3D personale
www.archicad.it
pagina8
LEZIONE 10: Pubblicare Book in PDF
durata: 05.58
Una volta creata l’impaginazione, è il momento di esportare in PDF
attraverso la funzione della Pubblicazione. Questa lezione permette
di apprendere come fare e cosa permette di realizzare il sistema di
impaginazione di ArchiCAD.
Obbiettivi della lezione:
- Creare un Set di Pubblicazione
- Pubblicare in formato PDF
CAPITOLO 5 - ANIMAZIONI
LEZIONE 1: Animazione Vola Attraverso
durata: 07.37
Animare il modello 3D del progetto. Questa lezione permette di
capire come fare con una delle animazioni presenti in ArchiCAD.
Obbiettivi della lezione:
- Creare un’animazione Vola attraverso
LEZIONE 2: Animazione Scena VR
durata: 08.22
La lezione serve per imparare a far calare il cliente nell’ambiente
tridimensionale del vostro progetto con una navigazione interattiva.
Obbiettivi della lezione:
- Creare una animazione Scena VR
www.archicad.it
pagina9
LEZIONE 3: Animazione Oggetto VR
durata: 07.43
Questa lezione serve a imparare la presentazione del progetto di
design attraverso una navigazione a 360° interattiva.
Obbiettivi della lezione:
- Creare una animazione Oggetto VR
LEZIONE 4: Animazione Studio della Luce Solare
durata: 09.28
Questa lezione serve per imparare a definire in ArchiCAD il luogo
del progetto e fare uno studio di come le ombre girano sul
progetto tridimensionale.
Obbiettivi della lezione:
- Creare uno studio della luce solare
- Definire la posizione geografica del progetto
RINGRAZIAMENTI
Desidero ringraziare tutte le persone a me vicine
nel lavoro e nella vita privata.
Un sincero ringraziamento all'architetto Mirco
Sorgato per i suoi sempre preziosi consigli, e per
avermi permesso di usare nel Videocorso due
oggetti ArchiCAD da lui realizzati.
Per finire, desidero ringraziare i frequentatori dei
forum che usano ArchiCAD, i professionisti e i
progettisti che con i loro problemi, i dubbi e le
perplessità hanno ispirato gli argomenti trattati in
questo Videocorso.
www.archicad.it
pagina10
LUCA MANELLI
Nel lontano 1995 inizio ad utilizzare
ArchiCAD (ai tempi il nome era Radar Ch) in
uno studio di architettura di Milano, dove
con un Mac LC630 e la versione 4.5, inizio
a dare vita ai primi modelli 3D.
Attraverso l'utilizzo di ArchiCAD effettuo una serie di
collaborazioni in studi di architettura come disegnatore CAD e
realizzatore di immagini fotorendering.
Nel 1995 inizio la collaborazione con Cigraph come
dimostratore nelle Fiere di settore, nello stesso periodo inizio a
tenere Corsi di Formazione di ArchiCAD presso gli studi di
progettazione.
Nel 2001 sono tra i soci fondatori della società Archiclass
Services dove concretizzo in lavoro la passione per
ArchiCAD.
La formazione su ArchiCAD rimane ed è il vero punto di forza.
Nel settembre 2004 collaboro alla traduzione in Italiano del
Manuale Utente di ArchiCAD 9.
Nel marzo 2005 scrivo il Manuale Utente del plug-in per
ArchiCAD, ArchiMap, sviluppato da Cigraph Factory s.r.l.
Nel luglio 2005 pubblico il manuale ArchiCAD 9 - La
Grande Guida edito da Mondadori Informatica e scritto con
Mirco Sorgato, vero GURU di ArchiCAD.
Seguono poi nel 2007 il manuale ArchiCAD 11 - La
Grande Guida e nel 2008 ArchiCAD 12 - La Grande
Guida sempre editi da Mondadori Informatica.
Tra la fine del 2007 e la primavera del 2008 curo la docenza
del corso FSE su ArchiCAD 11 tenutosi al dipartimento
BEST del Politecnico di Milano.
Dalla fine del 2008 curo la docenza dei corsi ArchiCAD
presso il Collegio Geometri di Milano e presso la società
Finder Informatica s.r.l. di Cremona.
Questo è il mio primo Videocorso.
www.archicad.it
pagina11
