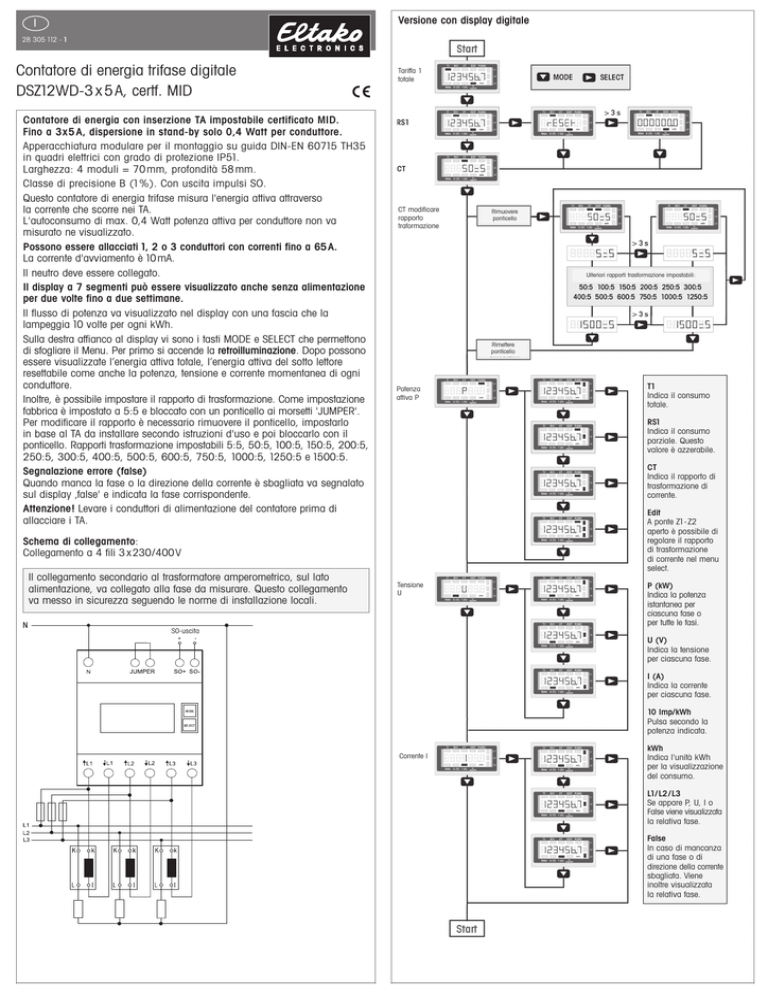

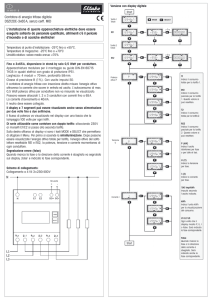

Contatore di energia trifase digitale DSZ12WD

Versione con display digitale08/ 2008 Änderungen vorbehalten.
I
28 305 112 - 1
Contatore di energia trifase digitale
DSZ12WD-3 x 5 A, certf. MID
Contatore di energia con inserzione TA impostabile certificato MID.
Fino a 3x5 A, dispersione in stand-by solo 0,4 Watt per conduttore.
Apperacchiatura modulare per il montaggio su guida DIN-EN 60715 TH35
in quadri elettrici con grado di protezione IP51.
Larghezza: 4 moduli = 70 mm, profondità 58 mm.
Classe di precisione B (1%). Con uscita impulsi SO.
Questo contatore di energia trifase misura l'energia attiva attraverso
la corrente che scorre nei TA.
L'autoconsumo di max. 0,4 Watt potenza attiva per conduttore non va
misurato ne visualizzato.
Possono essere allacciati 1, 2 o 3 conduttori con correnti fino a 65 A.
La corrente d'avviamento è 10 mA.
Il neutro deve essere collegato.
Il display a 7 segmenti può essere visualizzato anche senza alimentazione
per due volte fino a due settimane.
Il flusso di potenza va visualizzato nel display con una fascia che la
lampeggia 10 volte per ogni kWh.
Sulla destra affianco al display vi sono i tasti MODE e SELECT che permettono
di sfogliare il Menu. Per primo si accende la retroilluminazione. Dopo possono
essere visualizzate l’energia attiva totale, l’energia attiva del sotto lettore
resettabile come anche la potenza, tensione e corrente momentanea di ogni
conduttore.
Inoltre, è possibile impostare il rapporto di trasformazione. Come impostazione
fabbrica è impostato a 5:5 e bloccato con un ponticello ai morsetti 'JUMPER'.
Per modificare il rapporto è necessario rimuovere il ponticello, impostarlo
in base al TA da installare secondo istruzioni d'uso e poi bloccarlo con il
ponticello. Rapporti trasformazione impostabili 5:5, 50:5, 100:5, 150:5, 200:5,
250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 e 1500:5.
Segnalazione errore (false)
Quando manca la fase o la direzione della corrente è sbagliata va segnalato
sul display ‚false' e indicata la fase corrispondente.
Attenzione! Levare i conduttori di alimentazione del contatore prima di
allacciare i TA.
Tariffa 1
totale
CT modificare
rapporto
traformazione
Rimuovere
ponticello
Ulteriori rapporti trasformazione impostabili:
Rimettere
ponticello
T1
Indica il consumo
totale.
Potenza
attiva P
RS1
Indica il consumo
parziale. Questo
valore è azzerabile.
CT
Indica il rapporto di
trasformazione di
corrente.
Edit
A ponte Z1- Z2
aperto è possibile di
regolare il rapporto
di trasformazione
di corrente nel menu
select.
Schema di collegamento:
Collegamento a 4 fili 3 x 230/400 V
Il collegamento secondario al trasformatore amperometrico, sul lato
alimentazione, va collegato alla fase da misurare. Questo collegamento
va messo in sicurezza seguendo le norme di installazione locali.
Tensione
U
P (kW)
Indica la potenza
istantanea per
ciascuna fase o
per tutte le fasi.
S0-uscita
U (V)
Indica la tensione
per ciascuna fase.
I (A)
Indica la corrente
per ciascuna fase.
10 Imp/kWh
Pulsa secondo la
potenza indicata.
kWh
Indica l'unità kWh
per la visualizzazione
del consumo.
Corrente |
L1/ L2 / L3
Se appare P, U, I o
False viene visualizzata
la relativa fase.
False
In caso di mancanza
di una fase o di
direzione della corrente
sbagliata. Viene
inoltre visualizzata
la relativa fase.
DICHIARAZIONE DI CONFORMITÀ EU
D
t N
FQKZ105
Dati tecnici
Tensione di alimentazione, campo esteso
3 x 230/400 V, 50 Hz,
-2O%/+15%
Corrente nominale I ref (Corrente max. I max )
3x5 (6)A
Autoconsumo potenza attiva
Lettore
0,4 W per conduttore
Display digitale 7 cifre, di cui 1 decimale
Classe di precisione per ±1%
B
Corrente di avviamento conf. la classe di precisione B
1O mA
Temperatura di funzionamento
Interfaccia
-10/+55°C
Uscita impulsi SO sec. DIN EN 62053-31,
optoisolata,
max. 30 V DC/2O mA e min. 5 V DC.
impedanza 100 Ohm,
durata impulso 30 ms, 10 Imp./kWh
Coprimorsetti piombabili
Coprimorsetti pieghevoli
Sezione max. un conduttore
Morsetti N e L 16 mm2,
morsetti SO 6 mm2
Certificato di esaminazione EU
CH-MI003-08009-05
Corrente |
Indica l'unità kWh
per la visualizzazione
del consumo.
L1/ L2 / L3
Se appare P, U, I o
False viene visualizzata
la relativa fase.
False
In caso di mancanza
di una fase o di
direzione della corrente
sbagliata. Viene
inoltre visualizzata
la relativa fase.
DICHIARAZIONE DI CONFORMITÀ EU
Documento Nr.
FQKZ105
Descrizione prodotto Contatore di energia trifase digitale, certificato MID
Modello
DSZ12WD-3x5A
Certificato di
esaminazione EU
CH-MI003-08009-05
Eltako GmbH, D - 70736 Fellbach, dichiara sotto la propria responsabilità che
il contatore di energia al quale si riferisce la dichiarazione, corrisponde
alle norme o documenti a norma che seguono:
EN 50470
Parte 1 e 2
(Contatori elettromeccanici)
EN 50470
Parte 1 e 3: ottobre 2006
(Contatori elettronici)
Direttiva 2004/22/EG del Parlamento Europeo e del Consiglio sugli strumenti di
misura
●
Appendice I, Requisiti di base
●
Appendice MI-003, Contatori di energia elettrica attiva
Ente di Valutazione
Conformità
Ente di certificazione METAS-Cert, no. 1259
CH-3003 Bern-Wabern
Emittente
Eltako GmbH
Luogo, Data
Fellbach, 12 ottobre 2011
segnato
Ulrich Ziegler, Direttore Generale
Hofener Straße 54, D-70736 Fellbach
Attenzione !
L'installazione di queste apparecchiature elettriche deve essere eseguita
soltanto da personale qualificato, altrimenti c’è il pericolo d'incendio o di
scariche elettriche!
02/2012 Salvo modifiche.
