Esercizi proposti sui diodi

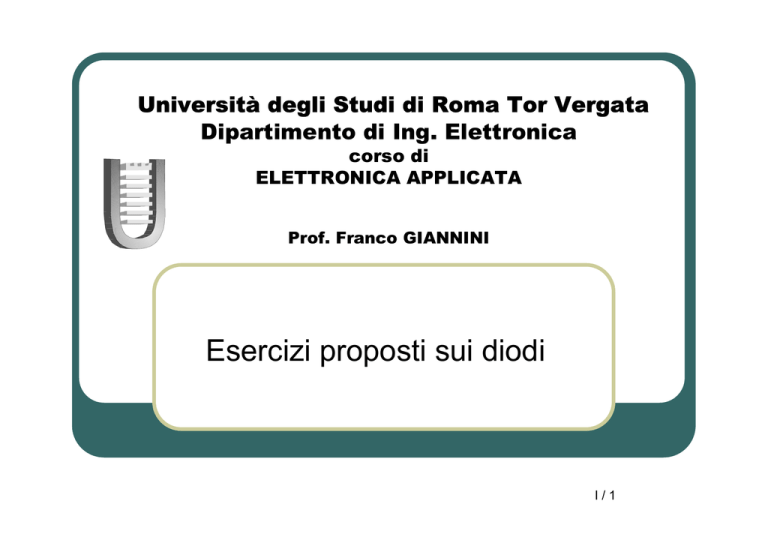

Università degli Studi di Roma Tor Vergata
Dipartimento di Ing. Elettronica
corso di
ELETTRONICA APPLICATA
Prof. Franco GIANNINI
Esercizi proposti sui diodi
I/1
RADDRIZZATORE AD UNA SEMIONDA
Dato il raddrizzatore ad una semionda riportato in figura,
determinare i valori medio e di picco della corrente nel diodo e
disegnarne l’andamento in funzione di ωt.
D1
Si considerino i seguenti tre casi:
1. Modello del diodo ideale V٧ =0V, rD=0Ω e ri=∞;
2. Modello del diodo a batteria V٧;
3. Modello del diodo a batteria V٧ e resistenza rD.
+
VS(t)
RL
Vo
-
Dati:
RL = 200Ω, rD = 25Ω, V٧ = 0.8V, VP = 6V, ω = 314 rad/s
VS ( t ) = VP sin ( ωt )
Ripetere l’esercizio inserendo in parallelo ad RL un condensatore di
valore di C=50µF
Ripetere l’esercizio inserendo in parallelo ad RL un condensatore C
di valore tale da ottenere un ripple sulla tensione d’uscita pari al
10%. In altre parole in modo tale che la tensione d’uscita Vo(t) tra
un periodo di conduzione del diodo ed il successivo vari del 10%.
A cura dell’Ing. R. Giofrè
+
I/2
RADDRIZZATORE A DOPPIA SEMIONDA
Dato il raddrizzatore ad onda intera riportato in figura, determinare i
valori medio e di picco della corrente in ciascun diodo e nel carico
RL e disegnarne l’andamento in funzione di ωt.
Si considerino i seguenti tre casi:
1.
2.
3.
Modello del diodo ideale V٧ =0V, rD=0Ω e ri=∞;
Modello del diodo a batteria V٧ ,ri=∞;
Modello del diodo a batteria V٧, resistenza rD e ri=∞.
+
Dati:
RL = 200Ω
rD = 25Ω,
V٧ = 0.8V
VP = 6V
ω = 314 rad/s
VS ( t ) = VP sin ( ωt )
D1
D2
+
VS(t)
RL
D3
Vo
D4
-
Ripetere l’esercizio inserendo in parallelo ad RL un condensatore di
valore di C=50µF
A cura dell’Ing. R. Giofrè
I/3
CIRCUITO A DIODI
Si disegni la transcaratteristica Vo=f(VI) del circuito di figura
indicando chiaramente i punti di scatto e le pendenze dei vari tratti
giustificando la risposta. Si considerino i diodi ideali.
+
Dati:
VC = 5 V
I1 = 2 mA
R1 = 1 kΩ
R2 = 2 kΩ
R3 = 2 kΩ.
VC
I1
R3
+
Vo
D1
+
R1
Vi
R2
D2
Ripetere l’esercizio sostituendo il diodo D2 con un
diodo zener con VZ=-7V
A cura dell’Ing. R. Giofrè
I/4
CIRCUITO A DIODI
Dato il circuito di figura si disegni la transcaratteristica Vo=f(VI)
indicando chiaramente i punti di scatto e le pendenze dei vari tratti
giustificando la risposta.
D1
Dati:
R1 = 1 kΩ
R2 = 2 kΩ
R3 = 2 kΩ
V٧ = 0.6 V
R1
+
+
R2
Vi
D2
R3
-
A cura dell’Ing. R. Giofrè
Vo
-
