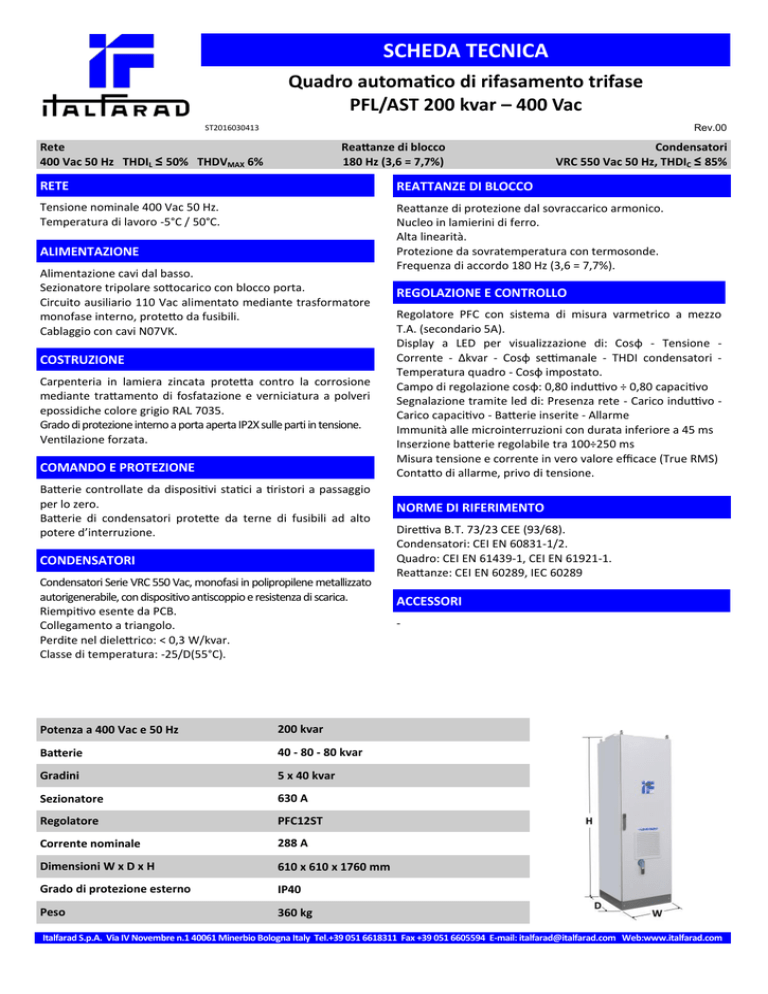

SCHEDA TECNICA
Quadro automatico di rifasamento trifase
PFL/AST 200 kvar – 400 Vac
Rev.00
ST2016030413
Rete
400 Vac 50 Hz THDIL ≤ 50% THDVMAX 6%
Reattanze di blocco
180 Hz (3,6 = 7,7%)
Condensatori
VRC 550 Vac 50 Hz, THDIC ≤ 85%
RETE
REATTANZE DI BLOCCO
Tensione nominale 400 Vac 50 Hz.
Temperatura di lavoro -5°C / 50°C.
Reattanze di protezione dal sovraccarico armonico.
Nucleo in lamierini di ferro.
Alta linearità.
Protezione da sovratemperatura con termosonde.
Frequenza di accordo 180 Hz (3,6 = 7,7%).
ALIMENTAZIONE
Alimentazione cavi dal basso.
Sezionatore tripolare sottocarico con blocco porta.
Circuito ausiliario 110 Vac alimentato mediante trasformatore
monofase interno, protetto da fusibili.
Cablaggio con cavi N07VK.
COSTRUZIONE
Carpenteria in lamiera zincata protetta contro la corrosione
mediante trattamento di fosfatazione e verniciatura a polveri
epossidiche colore grigio RAL 7035.
Grado di protezione interno a porta aperta IP2X sulle parti in tensione.
Ventilazione forzata.
COMANDO E PROTEZIONE
Batterie controllate da dispositivi statici a tiristori a passaggio
per lo zero.
Batterie di condensatori protette da terne di fusibili ad alto
potere d’interruzione.
CONDENSATORI
Condensatori Serie VRC 550 Vac, monofasi in polipropilene metallizzato
autorigenerabile, con dispositivo antiscoppio e resistenza di scarica.
Riempitivo esente da PCB.
Collegamento a triangolo.
Perdite nel dielettrico: < 0,3 W/kvar.
Classe di temperatura: -25/D(55°C).
Potenza a 400 Vac e 50 Hz
200 kvar
Batterie
40 - 80 - 80 kvar
Gradini
5 x 40 kvar
Sezionatore
630 A
Regolatore
PFC12ST
Corrente nominale
288 A
Dimensioni W x D x H
610 x 610 x 1760 mm
Grado di protezione esterno
IP40
Peso
360 kg
REGOLAZIONE E CONTROLLO
Regolatore PFC con sistema di misura varmetrico a mezzo
T.A. (secondario 5A).
Display a LED per visualizzazione di: Cosφ - Tensione Corrente - Δkvar - Cosφ settimanale - THDI condensatori Temperatura quadro - Cosφ impostato.
Campo di regolazione cosφ: 0,80 induttivo ÷ 0,80 capacitivo
Segnalazione tramite led di: Presenza rete - Carico induttivo Carico capacitivo - Batterie inserite - Allarme
Immunità alle microinterruzioni con durata inferiore a 45 ms
Inserzione batterie regolabile tra 100÷250 ms
Misura tensione e corrente in vero valore efficace (True RMS)
Contatto di allarme, privo di tensione.
