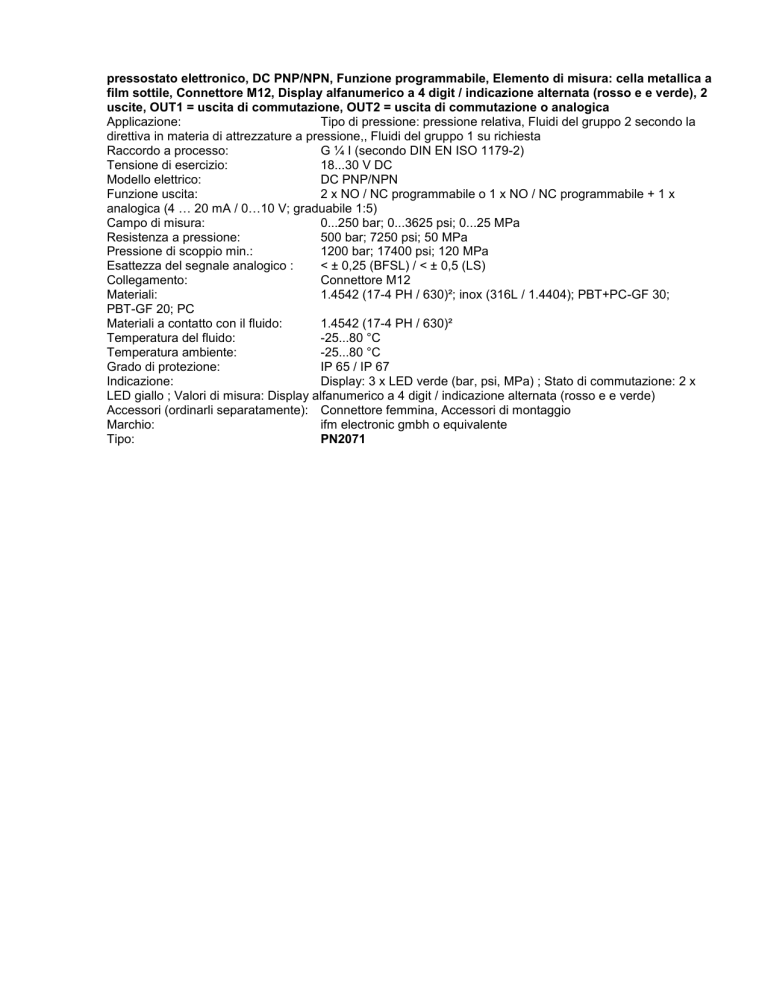

pressostato elettronico, DC PNP/NPN, Funzione programmabile, Elemento di misura: cella metallica a
film sottile, Connettore M12, Display alfanumerico a 4 digit / indicazione alternata (rosso e e verde), 2
uscite, OUT1 = uscita di commutazione, OUT2 = uscita di commutazione o analogica
Applicazione:
Tipo di pressione: pressione relativa, Fluidi del gruppo 2 secondo la
direttiva in materia di attrezzature a pressione,, Fluidi del gruppo 1 su richiesta
Raccordo a processo:
G ¼ I (secondo DIN EN ISO 1179-2)
Tensione di esercizio:
18...30 V DC
Modello elettrico:
DC PNP/NPN
Funzione uscita:
2 x NO / NC programmabile o 1 x NO / NC programmabile + 1 x
analogica (4 … 20 mA / 0…10 V; graduabile 1:5)
Campo di misura:
0...250 bar; 0...3625 psi; 0...25 MPa
Resistenza a pressione:
500 bar; 7250 psi; 50 MPa
Pressione di scoppio min.:
1200 bar; 17400 psi; 120 MPa
Esattezza del segnale analogico :
< ± 0,25 (BFSL) / < ± 0,5 (LS)
Collegamento:
Connettore M12
Materiali:
1.4542 (17-4 PH / 630)²; inox (316L / 1.4404); PBT+PC-GF 30;
PBT-GF 20; PC
Materiali a contatto con il fluido:
1.4542 (17-4 PH / 630)²
Temperatura del fluido:
-25...80 °C
Temperatura ambiente:
-25...80 °C
Grado di protezione:
IP 65 / IP 67
Indicazione:
Display: 3 x LED verde (bar, psi, MPa) ; Stato di commutazione: 2 x
LED giallo ; Valori di misura: Display alfanumerico a 4 digit / indicazione alternata (rosso e e verde)
Accessori (ordinarli separatamente): Connettore femmina, Accessori di montaggio
Marchio:
ifm electronic gmbh o equivalente
Tipo:
PN2071
