ISTITUTO TECNICO INDUSTRIALE “M. PANETTI “ BARI”
Laboratorio
di Elettronica ed
elettrotecnica
Data
08/02/2013
Relazione
n° 4
Classe
Zanfardino Antonio Sonny
3°ITEC
Oggetto: Comparatore digitale ad un bit.
Scopo: Verifica tabella di verità della porta NAND.

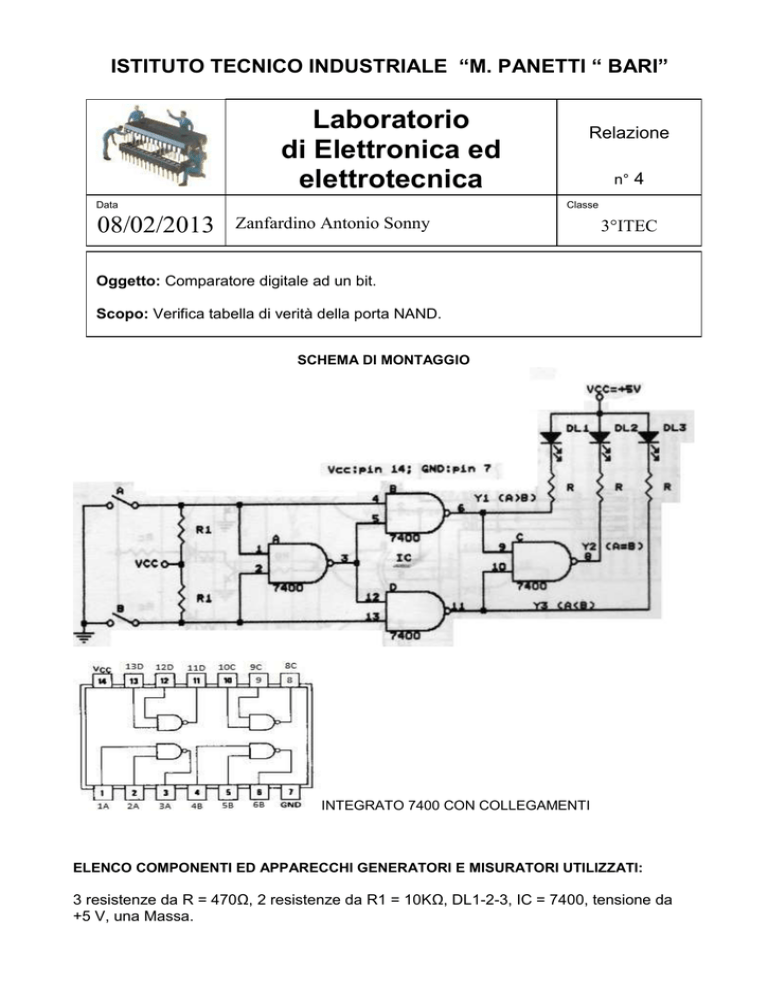

SCHEMA DI MONTAGGIO
INTEGRATO 7400 CON COLLEGAMENTI
ELENCO COMPONENTI ED APPARECCHI GENERATORI E MISURATORI UTILIZZATI:
3 resistenze da R = 470Ω, 2 resistenze da R1 = 10KΩ, DL1-2-3, IC = 7400, tensione da
+5 V, una Massa.
TABELLA DA VERIFICARE CON LE RISPETTIVE FUNZIONI
A
0
0
1
1
B
0
1
0
1
LED
VERDE
Y1 (A>B)
Spento
Spento
Acceso
Spento
LED
GIALLO
Y2 (A=B)
Acceso
Spento
Spento
Acceso
LED
ROSSO
Y3 (A<B)
Spento
Acceso
Spento
Spento
Funzioni svolte:
Y1 = A*B
Y2 = A*B + A*B
Y3 = A*B
Cenni teorici
 LED: In elettronica un diodo ad emissione luminosa è un
dispositivo optoelettronico che sfrutta le proprietà ottiche di alcuni
materiali semiconduttori per produrre fotoni attraverso il fenomeno dell'emissione
spontanea ovvero a partire dalla ricombinazione di coppie elettrone-lacuna.
 Porta NAND: Viene definita NAND la porta logica costituita da n ingressi e
un'uscita che restituisce FALSO solo se il numero totale di ingressi sia portato a
VERO. È corrispondente alla connessione in serie di una porta AND e di
una NOT. La porta può avere anche più di due ingressi, questi devono
comunque portarsi tutti a livello 1 perché l'uscita si porti a livello 0. Il dispositivo
integrato di più largo impiego, che porta la sigla 7400, contiene al suo interno 4
porte NAND a 2 ingressi. Questa porta viene chiamata ‘’porta universale’’ dato
che, combinando le porte nel modo corretto, è possibile usare una o più porte
NAND come porte NOT, AND e OR. Un’altra porta universale è la porta NOR che
può essere anch’essa usata come porta NOT, AND e OR. L’integrato che
possiede 4 porte NOR a 2 ingressi è l’integrato 7402 (Vedi allegato).
 Comparatore: Il comparatore è un circuito utilizzato sia nell'elettronica digitale
che in quella analogica e sono realizzate con componenti integrati.
 Implementazione: processo mediante il quale si può semplificare un circuito
riducendo i costi e usando un solo integrato, in questo caso l’integrato 7400.
Conduzione della prova
Costruire il circuito illustrato in precedenza nello schema a blocchi. Applicando in
successione le quattro possibili combinazioni tra gli ingressi A e B verificare, tramite
l’accensione dei LED, che il circuito si comporti come comparatore digitale ad un bit
con uscite in logica negativa. Poiché i LED sono anch’essi montati in logica negativa,
il verificarsi di una data condizione è segnalato dall’accensione del relativo LED.
Conclusioni
Con questa esperienza abbiamo potuto analizzare la porta logica NAND e abbiamo
potuto studiarla confrontandola con la sua tabella di verità.
