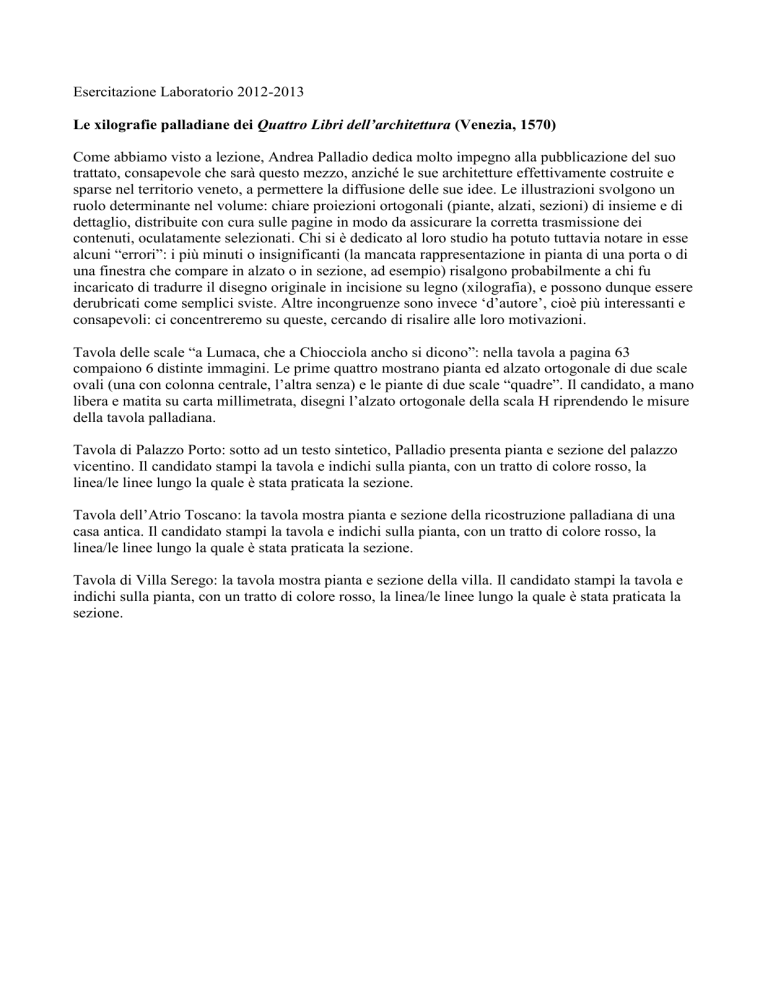

Esercitazione Laboratorio 2012-2013
Le xilografie palladiane dei Quattro Libri dell’architettura (Venezia, 1570)
Come abbiamo visto a lezione, Andrea Palladio dedica molto impegno alla pubblicazione del suo
trattato, consapevole che sarà questo mezzo, anziché le sue architetture effettivamente costruite e
sparse nel territorio veneto, a permettere la diffusione delle sue idee. Le illustrazioni svolgono un
ruolo determinante nel volume: chiare proiezioni ortogonali (piante, alzati, sezioni) di insieme e di
dettaglio, distribuite con cura sulle pagine in modo da assicurare la corretta trasmissione dei
contenuti, oculatamente selezionati. Chi si è dedicato al loro studio ha potuto tuttavia notare in esse
alcuni “errori”: i più minuti o insignificanti (la mancata rappresentazione in pianta di una porta o di
una finestra che compare in alzato o in sezione, ad esempio) risalgono probabilmente a chi fu
incaricato di tradurre il disegno originale in incisione su legno (xilografia), e possono dunque essere
derubricati come semplici sviste. Altre incongruenze sono invece ‘d’autore’, cioè più interessanti e
consapevoli: ci concentreremo su queste, cercando di risalire alle loro motivazioni.
Tavola delle scale “a Lumaca, che a Chiocciola ancho si dicono”: nella tavola a pagina 63
compaiono 6 distinte immagini. Le prime quattro mostrano pianta ed alzato ortogonale di due scale
ovali (una con colonna centrale, l’altra senza) e le piante di due scale “quadre”. Il candidato, a mano
libera e matita su carta millimetrata, disegni l’alzato ortogonale della scala H riprendendo le misure
della tavola palladiana.
Tavola di Palazzo Porto: sotto ad un testo sintetico, Palladio presenta pianta e sezione del palazzo
vicentino. Il candidato stampi la tavola e indichi sulla pianta, con un tratto di colore rosso, la
linea/le linee lungo la quale è stata praticata la sezione.
Tavola dell’Atrio Toscano: la tavola mostra pianta e sezione della ricostruzione palladiana di una
casa antica. Il candidato stampi la tavola e indichi sulla pianta, con un tratto di colore rosso, la
linea/le linee lungo la quale è stata praticata la sezione.
Tavola di Villa Serego: la tavola mostra pianta e sezione della villa. Il candidato stampi la tavola e
indichi sulla pianta, con un tratto di colore rosso, la linea/le linee lungo la quale è stata praticata la
sezione.
