EVOLUZIONE nelle SCHEDE MADRI:

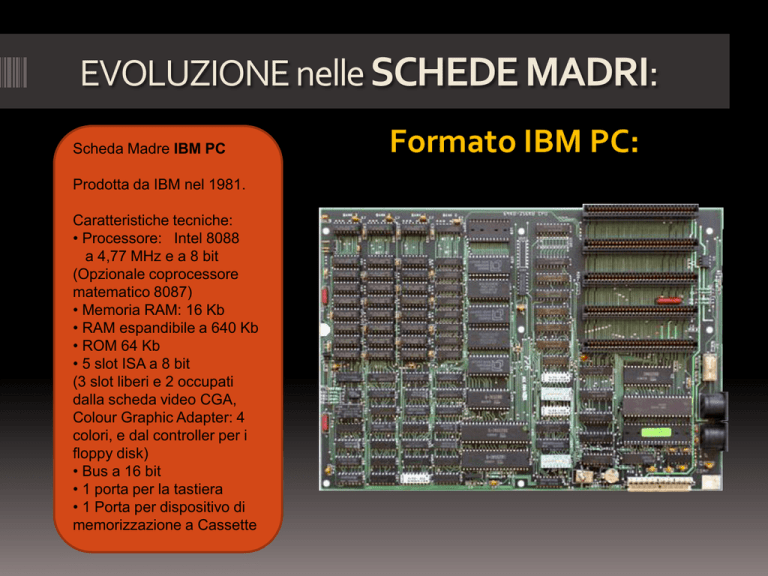

Scheda Madre IBM PC
Prodotta da IBM nel 1981.
Caratteristiche tecniche:
• Processore: Intel 8088
a 4,77 MHz e a 8 bit
(Opzionale coprocessore
matematico 8087)
• Memoria RAM: 16 Kb
• RAM espandibile a 640 Kb
• ROM 64 Kb
• 5 slot ISA a 8 bit
(3 slot liberi e 2 occupati
dalla scheda video CGA,
Colour Graphic Adapter: 4
colori, e dal controller per i
floppy disk)
• Bus a 16 bit
• 1 porta per la tastiera
• 1 Porta per dispositivo di
memorizzazione a Cassette
Formato IBM PC:
EVOLUZIONE nelle SCHEDE MADRI:
Formato XT:
Scheda Madre XT
(Extended Technology)
Prodotta da IBM nel 1983.
Caratteristiche tecniche:
• Processore: Intel 8088
a 4,77 MHz
(Opzionale coprocessore
matematico 8087)
• Memoria RAM: 64 Kb
• RAM espandibile a 640 Kb
• 8 slot ISA a 8 bit
• Bus a 16 bit
• 1 porta per la tastiera
• 1 RS232c, 1 Centronics
(tramite schede di
espansione)
EVOLUZIONE nelle SCHEDE MADRI:
Scheda Madre AT
(Advanced Technology)
Prodotta da IBM nel 1984.
Caratteristiche tecniche:
• Processore: Intel 80286
a 6 MHz
(Opzionale coprocessore
matematico 8087)
• Memoria RAM: 256 Kb
• RAM espandibile a 512 Kb
• 2 slot ISA a 8 bit
• 6 slot IBM a 16 bit
• Bus a 16 bit
• 1 porta per la tastiera
• 1 RS232c, 1 Centronics
(tramite schede di
espansione)
• Dimensioni: 355 x 304 mm
Formato AT:
EVOLUZIONE nelle SCHEDE MADRI:
Formato Baby-AT
Scheda Madre Baby-AT
Prodotta da IBM nel 1985.
Nella foto una delle più
recenti.
Più piccola della AT, aveva
il socket del processore
troppo vicino alle schede di
espansione, così le schede
più ingombranti non si
riuscivano a montare. Inoltre
smontare il processore era
piuttosto scomodo.
• Dimensioni: 220 x 200 mm
EVOLUZIONE nelle SCHEDE MADRI:
Formato ATX
Scheda Madre ATX
Prodotta da Intel nel 1996.
Il socket della CPU è stato
spostato sulla destra degli slot di
espansione. Introduce una
nuova gestione dell’alimentatore
che poteva essere spento via
software. Alcuni componenti,
quali il bios, i controller, l’I/O
logic, vengono integrati nella
scheda madre, permettendo di
dimezzare la profondità della
scheda stessa. Alla fine degli
anni 90 viene introdotta la MiniATX, più piccola e
successivamente la Micro-ATX,
con un nuovo slot per la scheda
video, l’AGP.
EVOLUZIONE nelle SCHEDE MADRI:
Formato BTX
Intel introdusse
Scheda
Madre BTX
questo formato per
(Balancedi crescenti
risolvere
Technology
problemi
eXtended
di
Format)
raffreddamento
delle CPU e
Introdotta
relativa
rumorosità.
da Intel nel 2004, è
disponibile nei formati: BTX,
MicroBTX
Al
momento
e PicoPTX,
questo standard
differenti
essenzialmente
stenta
a decollare
per
sul
lamercato,
dimensione.
sia
Le modifiche
per
i costi superiori
rispetto
rispetto
all’ATXle
consistono
soluzioni
ATX,
in un
siariposizionamento
perché i nuovi
di tutti i componenti
processori
multicorenell’ottica
hanno di
favorire un un
consentito
miglior
riscaldamento
raffreddamento.
più
Elementi essenziali sono la ventola
controllato.
delfuturo
In
processore,
comunque,
costruita
le sue
perdoti di
raffreddare tutto
silenziosità
e compattezza
il computer, e il
case BTXtornare
potranno
che accoglie
utili specialmente
la scheda
madre
in
quei ed
computer
è strutturato
che siper
consentire il nella
confondono
corretto
casa
flusso
sembrando
dell’aria.elettrodomestici.
normali
Gaetano Della Cerra
III Informatica Serale – 26/10/2009
