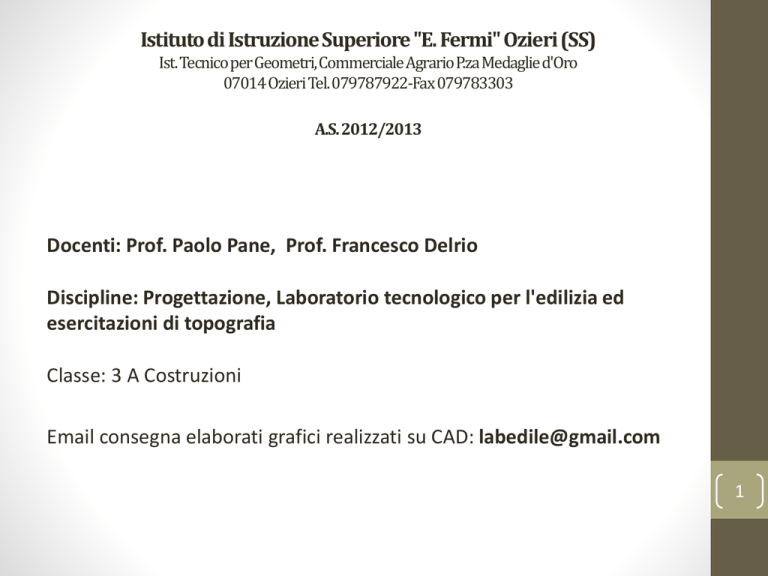

Istituto di Istruzione Superiore "E. Fermi" Ozieri (SS)
Ist. Tecnico per Geometri, Commerciale Agrario P.za Medaglie d'Oro
07014 Ozieri Tel. 079787922-Fax 079783303
A.S. 2012/2013
Docenti: Prof. Paolo Pane, Prof. Francesco Delrio
Discipline: Progettazione, Laboratorio tecnologico per l'edilizia ed
esercitazioni di topografia
Classe: 3 A Costruzioni
Email consegna elaborati grafici realizzati su CAD: [email protected]
1
PIANTA PROSPETTI SEZIONE
2
LA PIANTA
La PIANTA è la rappresentazione in sezione orizzontale di un edificio o di un
corpo solido all’altezza di 1,5 m .
3
PIANTE
Più piante a diverse scale di uno stesso organismo non contengono sempre le
stesse informazioni.
Con il crescere della scala di rappresentazione, entrano infatti in gioco
elementi che nelle scale più piccole non risultano rappresentati.
È pertanto errato, disponendo di una pianta 1:100, passare alla sua
rappresentazione in scala 1:50 procedendo ad un semplice ingrandimento
del disegno.
4
Pianta scala 1:100
Fornisce i dati generali del progetto.
I pilastri portanti in cemento
armato sono evidenziati con
un tratteggio interno.
Il disegno non differenzia i diversi
tipi di murature
I simboli grafici per gli infissi sono
semplificati.
5
Pianta scala 1:50
Questa scala di rappresentazione
fornisce informazioni più dettagliate.
Oltre alla distinzione della struttura
portante, vi è distinzione tra
muratura interna (divisoria) e
muratura esterna (tamponamento).
Anche i simboli
maggiori dettagli.
grafici
hanno
6
Pianta scala 1:20
Viene usatA quando per la complessità del progetto, la scala 1:50 non è
sufficiente per documentare tutti gli aspetti.
Tutti gli elementi vengono evidenziati con maggiore chiarezza.
7
Prospetti
Sono proiezioni ortogonali su piani verticali in genere paralleli ai muri
perimetrali.
La loro denominazione è legata all’orientamento (prospetto nord), alla
topografia (prospetto su via…), oppure a indicazioni presenti sulla
planimetria (prospetto A).
I prospetti vengono eseguiti in scale comprese tra 1:200 e 1:20.
8
Sezioni
Sono proiezioni ortogonali ottenute
mediante piani di sezione disposti in
modo opportuno.
Le sezioni vengono eseguite in scale
comprese tra 1:200 e 1:20 e
conseguentemente si avvalgono di
simbologie diverse che riprendono
quelle adottate nelle simbologie
diverse che riprendono quelle
adottate nelle piante nelle scale
corrispondenti.
La sezione deve offrire il maggior
numero possibile di informazioni
inerenti un edificio.
9
Sezione scala 1:100
10
Sezione scala 1:20
Maggior dettaglio dei simboli grafici, inserimento dei materiali.
11
BIBLIOGRAFIA
A. De Vecchi, O. Fiandaca, Tecnica del disegno architettonico, Ed. Flaccovio
Dario, 1994;
B. Malaguti, Progetto Disegno, Ed. Deagostini, 1995;
C. Koening, Furiozzi, Brunetti, Tecnologia delle costruzioni vol 1 e 2, Ed. Le
Monnier, 1998.
